Aplicações

Para garantir a qualidade do roteamento do sinal e evitar interferências durante o projeto da placa de circuito impresso (PCB), mantemos um espaçamento entre as trilhas de sinal equivalente a três vezes a largura da linha. Como mostrado na Figura 1, esse espaçamento refere-se à distância entre os centros das trilhas. Como a largura da linha é expressa em português como "largura", essa regra é frequentemente chamada de princípio 3W. Quando o espaçamento entre os centros das trilhas é de pelo menos três vezes a largura da linha, garante-se que 70% dos campos elétricos entre as linhas estejam livres de interferências. Se for necessário que 98% dos campos elétricos entre as linhas estejam livres de interferências, pode-se utilizar a regra 10W.O princípio 3W é um princípio de layout de PCB que os projetistas podem seguir sem a necessidade de técnicas de projeto adicionais. No entanto, essa abordagem de projeto consome uma área significativa e pode dificultar o roteamento. O ponto de partida fundamental para o princípio 3W é minimizar o acoplamento entre as trilhas. Esse princípio pode ser expresso da seguinte forma: a distância entre as trilhas (a distância entre os centros das trilhas) deve ser três vezes a largura de uma única trilha. Alternativamente, a distância entre duas trilhas deve ser maior que o dobro da largura de uma única trilha. Por exemplo, se uma linha de clock tiver 6 milésimos de polegada de largura, outras trilhas só poderão ser roteadas a 2 x 6 milésimos de polegada de distância dessa trilha, ou o espaçamento de borda a borda deve ser maior que 12 milésimos de polegada. O princípio 3W é facilmente implementado no projeto de PCB garantindo que o espaçamento de centro a centro entre as trilhas seja três vezes a largura da trilha. Por exemplo, se uma trilha tiver 6 milésimos de polegada de largura, no Allegro, a regra de linha a linha pode ser definida como 12 milésimos de polegada para atender ao princípio 3W. O espaçamento no software é calculado com base no espaçamento de borda a borda, conforme mostrado na Figura 2.

 A aplicação de unidades de medição inercial (IMU) MEMS no setor industrial concentra-se principalmente no controle de movimento de alta precisão, monitoramento de equipamentos e produção automatizada. A escolha de uma IMU MEMS adequada para aplicações industriais exige uma análise abrangente de precisão, adaptabilidade ambiental, compatibilidade de interface e custo-benefício.A aplicação de IMUs MEMS no campo da robótica industrial e automação concentra-se principalmente no controle e feedback de atitude, navegação de AGVs/AMRs e monitoramento e diagnóstico de vibrações. Na aplicação de controle e feedback de atitude, a IMU MEMS fornece informações em tempo real sobre atitude (inclinação, rotação e guinada) e velocidade angular das juntas, atuadores finais ou plataformas móveis do robô, permitindo controle preciso de movimento, planejamento de trajetória e prevenção de colisões. Na aplicação de navegação de AGVs/AMRs, a IMU MEMS é integrada a sensores de velocidade das rodas, LiDAR e sensores visuais para fornecer funcionalidade de navegação inercial. Quando a referência externa é perdida temporariamente, a IMU pode manter o posicionamento e a direção a curto prazo, melhorando a robustez e a continuidade da navegação. Na aplicação de monitoramento e diagnóstico de vibrações, a IMU MEMS é instalada nas juntas, estruturas principais ou motores do robô para monitorar o espectro e a amplitude da vibração durante a operação, para manutenção preditiva e para identificar falhas precoces, como desgaste de rolamentos, desbalanceamento e desalinhamento.Os requisitos para IMU MEMS na área de robôs industriais e automação concentram-se principalmente nos seguintes aspectos:1. Requisitos para indicadores de desempenho estáticos (alta precisão)A estabilidade de viés zero é o indicador mais importante do desempenho estático, e uma baixa estabilidade de viés zero significa que a precisão a longo prazo da estimativa de atitude (inclinação, rotação e guinada) é crucial. Quando robôs operam por longos períodos ou veículos guiados automaticamente (AGVs) precisam navegar com precisão, uma baixa deriva de viés zero é fundamental para garantir a precisão da atitude. A estabilidade de viés zero dos giroscópios geralmente requer

A corrente de pico é uma corrente transitória e elevada gerada quando uma fonte de alimentação ou dispositivo é ligado. Em nossas fontes de alimentação e sistemas eletrônicos, a corrente de pico é indesejável porque pode causar sobrecarga e danos ao dispositivo.Os circuitos de fontes de alimentação chaveadas buck utilizam um circuito de partida suave para controlar a taxa de aumento da corrente durante a inicialização do sistema, fornecendo energia gradualmente à carga e mitigando o impacto da corrente de pico no sistema. A função de partida suave de uma fonte de alimentação buck é obtida através da configuração de um capacitor de partida suave. Isso suprime efetivamente a corrente de pico, impedindo que a corrente de carga do capacitor de saída exceda o limite de corrente da fonte de alimentação chaveada durante a inicialização. Isso reduz o pico de corrente no próprio circuito de chaveamento e nas cargas subsequentes, além de minimizar as quedas de tensão de entrada. Ademais, um tempo de partida suave configurado corretamente garante uma elevação suave da tensão de saída, evitando flutuações..Tomemos como exemplo o chip TPS54561DPRT da TI. Seu diagrama de blocos funcional interno é mostrado na Figura 1. O TPS54561DPRT implementa a partida suave conectando um capacitor externo ao pino SS/TR. A relação volt-ampère de um capacitor é expressa como I = C * dV / dt. Isso demonstra que quanto maior a capacitância, maior a tensão, e quanto menor o tempo de carga, maior a corrente de carga. Em outras palavras, para uma dada capacitância, a magnitude da corrente de carga do capacitor é proporcional à taxa de variação da tensão. Uma fonte de alimentação chaveada buck típica implementa um tempo de partida suave configurável conectando um capacitor de partida suave externo (CSS) ao pino de partida suave (SS). A fonte de corrente de carga de partida suave interna (ISS) carrega o capacitor CSS e, em seguida, compara a tensão com a tensão de referência (VREF) para determinar o fim do processo de partida suave. De acordo com a fórmula de carga do capacitor (I = C*ΔV/ΔT), o tempo TSS necessário para que a tensão no capacitor de partida suave carregue de zero até VREF é:TSS_SET = CSS * VREF/ISS (Equação 1)Para um circuito conversor buck, assumindo que a tensão de saída definida seja VOUT, o capacitor de saída seja COUT e a corrente de pico que carrega o capacitor de saída seja IINRUSH, o tempo necessário para a tensão no capacitor de saída (ou seja, a tensão de saída) subir de zero até o valor de referência VOUT é TSS_OUT. Usando a fórmula de carga do capacitor, obtemos:TSS_OUT = COUT * VOUT/IINRUSH (Equação 2)O requisito de inicialização para uma fonte de alimentação chaveada é que a tensão no capacitor de partida suave deve carregar de zero até VREF dentro do tempo de partida suave TSS_SET, e a tensão no capacitor de saída deve carregar de zero até o valor de ajuste VOUT dentro do mesmo intervalo de tempo. Portanto, temos:TSS_SET = TSS_OUT (Equação 3)A fórmula final para calcular o capacitor de partida suave é: (Equação 4)Quando um conversor chaveado inicia a operação, a corrente que carrega o capacitor de saída é convencionalmente chamada de corrente de pico, IINRUSH. Essa corrente normalmente corresponde a 5% a 10% da corrente máxima de carga do conversor chaveado, IOUT,MAX. Se a corrente de pico, IINRUSH, for 5% da corrente máxima de saída da fonte de alimentação chaveada, IOUT,MAX, então IINRUSH = 5% × IOUT. Substituindo IINRUSH = 5% × IOUTMAX na Equação 4, obtemos a seguinte expressão para o capacitor de partida suave, CSS: (Equação 5) Tomando como exemplo o chip TPS54561DPRT, os dados de cálculo reais são os seguintes:Requisitos: VOUT = 5,0V, COUT = 3 * 47uF = 141uF, IOUT,MAX = 5,0AParâmetros: ISS = 1,7uA, VREF = 0,8V, IINRUSH = 5% * 5,0A = 0,25AResultados dos cálculos:Utiliza-se um capacitor padrão próximo de 10nF. Essa é a razão pela qual C13 = 0,01uF na figura abaixo.A configuração de capacitores de partida suave é uma etapa fundamental para suprimir a corrente de pico e garantir a estabilidade do sistema. Ao selecionar adequadamente a capacidade do capacitor, você pode proteger os componentes e, ao mesmo tempo, atender aos requisitos de inicialização em diferentes cenários.

 O FOG North Finder é um instrumento de precisão que utiliza o efeito Sagnac de giroscópios de fibra óptica para determinar com exatidão e autonomia a direção do norte verdadeiro (direção do Polo Norte geográfico). Ele não depende de referências externas como GPS, observações astronômicas ou pontos de referência conhecidos, e não é afetado por interferências do campo geomagnético, o que constitui sua principal vantagem. Uso principal (1) Alinhamento inicial e estabelecimento da referência de azimute: Esta é a função mais importante. Fornece a referência de orientação inicial (direção norte verdadeira) para diversas plataformas ou sistemas que requerem conhecimento de sua direção absoluta.(2) Manutenção da orientação e navegação autônoma: Após conhecer a posição e a direção iniciais, em conjunto com sensores como acelerômetros, é possível realizar navegação inercial autônoma de alta precisão em curto prazo, especialmente em ambientes sem GPS. Principais cenários de aplicação (1) Campo militar (aplicações principais): ●Sistemas de mira e orientação de armas: O FOG North Finder fornece localização autônoma, rápida e discreta do norte para artilharia, lançadores de foguetes e veículos lançadores de mísseis, estabelecendo direções de referência de tiro precisas, reduzindo significativamente o tempo de reação e melhorando a precisão do ataque. Fornece pontos de referência de azimute de alta precisão para os canhões principais e sistemas de controle de tiro de tanques e veículos blindados. Permite a localização rápida de alvos para sistemas de mísseis terra-mar/navio-navio.● Orientação e estabilidade da plataforma: O FOG North Finder fornece uma referência de azimute precisa para o apontamento do feixe de radar de sistemas de radar (terrestres, veiculares e navais), garantindo a precisão na detecção e rastreamento de alvos. Fornece referência direcional para o apontamento de equipamentos infravermelhos, laser e outros equipamentos optoeletrônicos em sistemas eletro-ópticos de reconhecimento/mira. Permite o alinhamento rápido de grandes antenas de comunicação direcionais.● Alinhamento inicial de veículos/navios: O FOG North Finder determina rapidamente a direção de referência para veículos blindados e artilharia autopropulsada quando ativado. Fornece uma orientação inicial precisa para sistemas de navegação inercial quando submarinos e navios de superfície partem, flutuam ou necessitam de recalibração.(2) Campo civil: ● Exploração geológica de petróleo: Durante a perfuração, o FOG North Finder é instalado próximo à broca para medir o ângulo azimutal (combinado com o ângulo de mergulho) do furo em tempo real e com alta precisão. Trata-se de uma tecnologia fundamental para perfuração direcional e horizontal, que melhora significativamente a eficiência da perfuração e a recuperação de petróleo e gás. Essa é uma aplicação muito importante na área civil.● Levantamentos geodésicos e de engenharia de precisão: Em áreas sem sinal de GPS ou com diferenças de sinal (túneis, cânions, áreas urbanas com muitos prédios, ambientes internos), o FOG North Finder fornece pontos de referência azimutais de alta precisão para equipamentos de medição, como estações totais e rastreadores a laser. O FOG North Finder oferece funcionalidade direcional para sistemas de monitoramento de deformações em projetos de grande escala, como pontes, barragens e edifícios altos. O FOG North Finder também pode estabelecer uma rede de controle de medição independente do GPS. ● Aeroespacial: No alinhamento e navegação iniciais de grandes drones, o FOG North Finder fornece ao drone uma direção de referência de decolagem rápida e autônoma, além de auxiliar na navegação em caso de falha do GPS. O FOG North Finder oferece funcionalidade direcional para testes em solo e manutenção de aeronaves, especialmente helicópteros. O FOG North Finder também pode auxiliar grandes antenas de satélite no apontamento rápido e preciso.Por que o FOG North Finder apresenta vantagens nesses cenários? ● Forte autonomia: completamente independente de sinais externos (GPS, geomagnéticos), pode funcionar em qualquer local e a qualquer hora.● Forte capacidade anti-interferência: não é afetado por interferência eletromagnética ou ambientes metálicos (em comparação com bússolas magnéticas), podendo funcionar normalmente em ambientes eletromagnéticos complexos e próximo a estruturas de aço.● Inicialização rápida: Geralmente, consegue concluir a busca pelo norte em segundos ou minutos, muito mais rápido do que os teodolitos giroscópicos tradicionais ou as observações astronômicas.● Alta precisão: Os modernos localizadores de norte com giroscópio de fibra óptica de alta precisão podem atingir uma precisão de localização do norte na ordem de segundos de arco ou até mesmo sub-segundos de arco.● Alta confiabilidade e longa vida útil: Design totalmente em estado sólido, sem partes móveis (em comparação com giroscópios mecânicos), resistente a choques e vibrações, com baixos requisitos de manutenção.● Boa adaptabilidade ambiental: capaz de trabalhar em uma ampla faixa de temperaturas e ambientes hostis (como altas temperaturas e pressões no subsolo de campos petrolíferos). Produtos relacionados adequados para as aplicações acima A série de localizadores de norte FOG, produzida pela Micro-Magic Inc., consiste em um giroscópio de fibra óptica, um acelerômetro, um dispositivo mecânico de controle de rotação e um computador embutido. Trata-se de um instrumento inercial de alta precisão que pode indicar o azimute de forma autônoma, fornecendo o ângulo entre a portadora e o norte verdadeiro, sem a necessidade de inserir a latitude. Esse método, baseado em giroscópio de fibra óptica e indexação de precisão, elimina a dependência de sinais de satélite externos (como GPS) ou pontos de referência conhecidos, permitindo uma localização do norte verdadeiramente autônoma, discreta e em quaisquer condições climáticas.   NF2000NF3000NF5000Precisão na determinação do norte (1σ)≤ 0,5°secψ≤ 0,02°secψ≤ 0,05°secψTempo de busca Norte≤ 5 min≤ 5 min≤ 3 minPrecisão de inclinação (inclinação/rotação, 1 σ)≤ 0,09≤ 0,02°≤ 0,05°Faixa de medição de inclinação-65 ~ +65-15° ~ +15°-15° ~ +15°Faixa de medição de azimute0 ~ 3600° ~ 360°0° ~ 360°Faixa de latitude de trabalho-65 ~ +65-70° ~ +70°-70°C a +70°C ConclusãoO principal valor do giroscópio de fibra óptica para localização do norte reside em fornecer uma referência de direção do norte verdadeira rápida, autônoma, de alta precisão e livre de interferências. Isso o torna um equipamento indispensável em aplicações militares como orientação de armas, navegação autônoma, perfuração de petróleo, medições de precisão e outros cenários que exigem referências direcionais rigorosas e que, muitas vezes, não podem contar com referências externas ou ambientes hostis. Com o avanço contínuo e a redução de custos da tecnologia de giroscópios de fibra óptica, sua aplicação em áreas civis está se expandindo rapidamente, especialmente nos campos de direção autônoma, robótica e medições de alta precisão.NF2000NF3000NF5000

A corrente de pico é uma corrente transitória e elevada gerada quando uma fonte de alimentação ou dispositivo é ligado. Em nossas fontes de alimentação e sistemas eletrônicos, a corrente de pico é indesejável porque pode causar sobrecarga e danos ao dispositivo.Os circuitos de fontes de alimentação comutadas buck utilizam um circuito de partida suave para controlar a taxa de aumento da corrente durante a inicialização do sistema, fornecendo energia gradualmente à carga e mitigando o impacto da corrente de pico no sistema. A função de partida suave de uma fonte de alimentação buck é obtida através da configuração de um capacitor de partida suave. Isso suprime efetivamente a corrente de pico, impedindo que a corrente de carga do capacitor de saída exceda o limite de corrente da fonte de alimentação comutada durante a inicialização. Isso reduz o pico de corrente no próprio circuito de comutação e nas cargas subsequentes, além de minimizar as quedas de tensão de entrada. Ademais, um tempo de partida suave configurado corretamente garante uma elevação suave da tensão de saída, evitando flutuações.Tomemos como exemplo o chip TPS54561DPRT da TI. Seu diagrama de blocos funcional interno é mostrado na Figura 1. O TPS54561DPRT implementa a partida suave conectando um capacitor externo ao pino SS/TR. A relação volt-ampère de um capacitor é expressa como I = C * dV / dt. Portanto, quanto maior a capacitância, maior a tensão e, quanto menor o tempo de carga, maior a corrente de carga. Em outras palavras, para uma dada capacitância, a magnitude da corrente de carga do capacitor é proporcional à taxa de variação da tensão. Uma fonte de alimentação chaveada buck típica implementa um tempo de partida suave configurável conectando um capacitor de partida suave externo (CSS) ao pino de partida suave (SS). A fonte de corrente de carga de partida suave interna (ISS) carrega o capacitor CSS e, em seguida, compara a tensão com a tensão de referência (VREF) para determinar o fim do processo de partida suave. De acordo com a fórmula de carga do capacitor I = C * ΔV / ΔT, o tempo TSS necessário para que a tensão no capacitor de partida suave carregue de zero até VREF é:TSS_SET = CSS * VREF / ISS (Equação 1)Para um circuito conversor buck, assumindo que a tensão de saída definida seja VOUT, o capacitor de saída seja COUT e a corrente de pico que carrega o capacitor de saída seja IINRUSH, então o tempo necessário para a tensão no capacitor de saída (ou seja, a tensão de saída) subir de zero até o valor de referência VOUT é TSS_OUT. Usando a fórmula de carga do capacitor, obtemos:TSS_OUT = COUT * VOUT / IINRUSH (Equação 2)O requisito de inicialização para uma fonte de alimentação chaveada é que a tensão no capacitor de partida suave seja carregada de zero até VREF dentro do tempo de partida suave TSS_SET, e que a tensão no capacitor de saída seja carregada de zero até o valor de ajuste VOUT dentro do mesmo intervalo de tempo. Portanto, temos:TSS_SET = TSS_OUT (Equação 3)A fórmula final para calcular o capacitor de partida suave é:(Equação 4)Quando um conversor chaveado inicia a operação, a corrente que carrega o capacitor de saída é convencionalmente chamada de corrente de pico, IINRUSH. Essa corrente normalmente corresponde a 5% a 10% da corrente máxima de carga do conversor chaveado, IOUT,MAX. Se a corrente de pico, IINRUSH, for 5% da corrente máxima de saída da fonte de alimentação chaveada, IOUT,MAX, então IINRUSH = 5% × IOUT. Substituindo IINRUSH = 5% × IOUTMAX na Equação 4, obtemos a seguinte expressão para o capacitor de partida suave, CSS:(Equação 5)Tomando como exemplo o chip TPS54561DPRT, os dados de cálculo reais são os seguintes:Requisitos: VOUT = 5,0V, COUT = 3 * 47uF = 141uF, IOUT,MAX = 5,0AParâmetros: ISS = 1,7uA, VREF = 0,8V, IINRUSH = 5% * 5,0A = 0,25AResultados dos cálculos:Utiliza-se um capacitor padrão próximo de 10nF. Essa é a razão pela qual C13 = 0,01uF na figura abaixo.A configuração de capacitores de partida suave é uma etapa fundamental para suprimir a corrente de pico e garantir a estabilidade do sistema. Ao selecionar adequadamente a capacidade do capacitor, você pode proteger os componentes e, ao mesmo tempo, atender aos requisitos de inicialização em diferentes cenários.

O Sistema de Referência de Atitude e Direção (AHRS) é um dispositivo que utiliza sensores inerciais MEMS (acelerômetros, giroscópios) e magnetômetros, combinados com algoritmos avançados de fusão de sensores (mais comumente o filtro de Kalman e suas variantes), para calcular informações de atitude em tempo real (ângulo de inclinação, ângulo de rolamento, ângulo de guinada/direção) de um veículo (aeronave, veículo, navio, robô, etc.) em relação ao plano horizontal local e na direção norte. Principais cenários de aplicação do AHRS 1. Áreas de aplicação da aviação, incluindo veículos de voo e terrestres. No sistema de estabilização e controle de atitude de veículos aéreos não tripulados (VANTs), o sistema de controle de voo depende de dados de atitude em tempo real e de alta frequência fornecidos pelo AHRS (Sistema de Reconhecimento de Atitude e Posição) para estabilizar a aeronave, realizar manobras (como curvas, subidas e descidas) e manter o voo estacionário. Esta é a principal aplicação do AHRS em VANTs. Além disso, o ângulo de direção fornecido pelo AHRS é uma entrada fundamental para os sistemas de navegação integrados de VANTs (geralmente integrados com GPS, barômetros, etc.), utilizados para rastreamento de pontos de referência e navegação autônoma.Nas aplicações de controle de aeronaves da aviação geral (aeronaves de pequeno porte, helicópteros), o AHRS fornece indicação de atitude e informações de rumo magnético no visor primário de voo (PFD) para os pilotos. A integração do AHRS com o GPS e outros sistemas pode proporcionar soluções de navegação mais confiáveis ​​e robustas para aeronaves da aviação geral.No controle de estabilidade de veículos terrestres, o AHRS é utilizado para detectar o ângulo de inclinação lateral e a taxa de guinada do veículo, prevenir derrapagens e capotamentos, e fornecer ao sistema de direção autônoma informações sobre a atitude do veículo em relação à superfície da estrada para planejamento de trajetória, tomada de decisões de controle e fusão de sensores (como a fusão com dados de câmera e radar).1. Embarcações marítimas e outros campos de aplicação de tecnologia avançada  O AHRS monitora os ângulos de inclinação lateral e de arfagem de navios para fins de segurança de navegação, gerenciamento de carga ou pesquisa científica. No sistema de controle de estabilidade de um navio, o feedback de atitude é fornecido para dispositivos estabilizadores, como aletas antirrolamento e dispositivos giroscópicos antirrolamento. No piloto automático/controle de trajetória de navios, o fornecimento de informações de rumo é fundamental.O AHRS fornece informações de atitude e direção para robôs terrestres, aéreos ou subaquáticos durante a navegação de robôs móveis, o que é crucial para o movimento e posicionamento autônomos. Em um sistema de controle de braço robótico, ele detecta a postura do efetor final ou da junta do braço robótico.Em sistemas de RA/RV, o headset de RV é equipado com AHRS para rastrear mudanças na postura da cabeça do usuário e atualizar a perspectiva da cena virtual. Simultaneamente, é utilizado para capturar movimentos posturais de partes do corpo ou objetos (geralmente exigindo maior precisão e utilizando IMUs mais profissionais).   Principais vantagens do AHRS O AHRS possui as seguintes vantagens insubstituíveis:→ Baixo custo: A produção em larga escala da tecnologia MEMS torna o AHRS muito mais barato do que os sistemas de navegação inercial (INS) de fibra óptica ou giroscópio a laser de alta precisão, permitindo sua ampla aplicação em mercados de consumo e comerciais, como drones e eletrônica automotiva.→ Tamanho reduzido, peso leve, baixo consumo de energia: os sensores MEMS são muito compactos e todo o módulo AHRS pode ser fabricado de forma muito compacta e leve, com consumo de energia relativamente baixo, tornando-o muito adequado para plataformas com espaço, peso e consumo de energia limitados (como pequenos drones e dispositivos vestíveis).→ Inicialização rápida e alta resposta dinâmica: Após a inicialização, o sistema pode fornecer informações precisas de atitude em questão de segundos a dezenas de segundos (dependendo da velocidade de convergência do algoritmo), sem a necessidade de longos períodos de aquecimento como os giroscópios mecânicos. Capaz de responder rapidamente às intensas manobras da aeronave, emitindo dados de atitude em alta frequência (geralmente até 100 Hz ou mais), atendendo aos requisitos de controle em tempo real.→Fácil integração: Normalmente oferece interfaces digitais padronizadas (como UART, SPI, I2C, CAN, RS232, RS422) para fácil integração com outros sistemas (como computadores de controle de voo, computadores de navegação, displays). Introdução ao desempenho de produtos relacionados A seguir, apresentamos os indicadores de desempenho dos produtos da série AHRS. Parâmetro principal A500 A5500 Unidade ângulos de atitude   ângulo de direção 0,2 0,1 ° RMS Ângulo de inclinação/rotação 0,2 0,1 ° RMS Variações de atitude Rolar ±180 ±180 ° RMS Tom ±90 ±90 ° RMS Giroscópio Faixa de medição ±100 ±2000 °/s caminhada aleatória em ângulo 0,09 0,6 °/√h Estabilidade de polarização zero (em execução) 3 5.1 °/h (Allan) Acelerômetro Faixa de medição ±10/±20/±40 ±12 g caminhada aleatória em ângulo 0,03 0,08 (m/s)/√h Estabilidade de polarização zero (em execução) 0,03 0,06 mg Magnetômetro Faixa de medição ±8 ±8 Gauss Conclusão  O AHRS, com suas características principais de estado sólido, baixo custo, tamanho reduzido, baixo consumo de energia e inicialização rápida, tornou-se um dispositivo essencial de sensoriamento de atitude em diversas áreas, como controle de voo de drones modernos, atualizações de aviônicos de pequenas aeronaves, controle de estabilidade de veículos, monitoramento e navegação de atitude de navios, navegação robótica e realidade virtual/aumentada. Embora sua precisão absoluta seja geralmente inferior à de sistemas INS de alta tecnologia, sua excelente relação custo-benefício e adaptabilidade ambiental o tornam a solução de referência de atitude mais utilizada.A500A5000A5500

Os reguladores LDO regulam sua tensão de saída para garantir uma operação estável sob diferentes demandas de corrente de carga. No entanto, quando a corrente de carga excede a faixa projetada, como em um curto-circuito ou sobrecarga, o excesso de corrente pode causar superaquecimento ou até mesmo danos ao chip. Para solucionar esse problema, surgiram mecanismos de proteção contra sobrecorrente para limitar a corrente de saída e proteger tanto o LDO quanto a sua carga. Os LDOs normalmente possuem dois mecanismos de proteção contra sobrecorrente: limitação de corrente por barreira de potencial e desligamento por sobrecorrente.1. Limitação de corrente tipo "parede de tijolos"Como o próprio nome sugere, a limitação de corrente por barreira (brick-wall) é um mecanismo de corte "rígido". Quando a corrente de saída excede o limite de corrente predefinido, I_LIMIT, o LDO limita rapidamente a corrente de saída a I_LIMIT. Devido à alta corrente de carga, a temperatura do LDO aumenta gradualmente. Assim que a temperatura de proteção do LDO é atingida, a saída do LDO é imediatamente desligada. Observando a curva de tensão de saída versus corrente de saída, isso se assemelha a uma "barreira" que impede o aumento adicional da corrente. Por exemplo, a folha de dados do TPS7A16 indica que seu limite de corrente por barreira é de 105 mA (típico).Como pode ser observado na curva de tensão de saída versus corrente de carga na figura acima, quando a corrente de carga excede I_LIMIT e aciona a proteção térmica do LDO, a tensão de saída cai drasticamente. Esse mecanismo é tipicamente implementado por meio de um circuito interno de detecção de corrente combinado com um circuito de proteção térmica. A estrutura interna do LDO inclui um espelho de corrente para detectar a corrente. Quando a corrente detectada excede a corrente de referência definida, o limite de corrente é acionado, a temperatura do LDO aumenta e, ao atingir a temperatura de proteção, o transistor de potência é desligado, interrompendo a saída.Isso indica que a limitação de corrente por barreira de transferência é mais segura durante sobrecargas de curta duração. Sua característica principal é a capacidade de tolerar sobrecargas momentâneas, mas, caso a sobrecarga persista, o acúmulo de calor acionará o desligamento térmico.2. Limite de corrente de retraçãoA limitação de corrente por retração é muito semelhante à limitação padrão por limite superior. No entanto, seu principal objetivo é limitar a dissipação total de potência. Isso significa que, à medida que VOUT diminui e VIN permanece estável, o limite de corrente de saída é reduzido linearmente para manter o transistor de saída dentro de um limite seguro de dissipação de potência. Dispositivos como o TLV717P incorporam e se beneficiam da limitação de corrente por retração, pois são encapsulados principalmente em embalagens ultracompactas com maior resistência térmica. O comportamento do limite de corrente de saída do TLV717P é mostrado na Figura 3. Como pode ser visto, como VIN é especificado em VOUT + 0,5V, a dissipação de potência máxima permitida a 25°C é de 150mW. Após o limite de corrente ser excedido e VOUT começar a diminuir (assumindo que RLOAD seja constante), tanto IOUT quanto a dissipação de potência diminuem. Isso adiciona uma pequena complexidade a dispositivos não ôhmicos que consomem corrente constante e podem acionar um estado travado, no qual o dispositivo energizado continua a reduzir VFORA e o LDO continua a reduzir IFORA.3. Desligamento por sobrecorrenteAo contrário da limitação de corrente por barreira e da limitação de corrente por retração, a proteção contra sobrecorrente utiliza um mecanismo de desligamento interno rápido. A estrutura interna do LDO incorpora um espelho de corrente para detectar a corrente e um comparador para permitir o desligamento rápido da saída em caso de sobrecorrente. Quando a corrente de saída do LDO atinge a corrente de proteção contra sobrecorrente, o LDO desliga diretamente. Portanto, a proteção por limite de corrente é mais rápida do que a limitação de corrente por barreira e a limitação de corrente por retração. Se a saída do LDO tiver uma grande carga capacitiva, ela experimentará uma grande corrente de pico, podendo acionar o desligamento por sobrecorrente do LDO e impedindo sua inicialização correta. Nesse caso, um LDO com desligamento por sobrecorrente não deve ser selecionado.

In the field of magnetic sensing technology, three-axis Hall sensors are sparking a precision revolution. This type of sensor achieves true three-dimensional spatial magnetic vector measurement by simultaneously detecting the magnetic field strength in the X, Y, and Z axes, completely breaking through the limitation of traditional single axis Hall sensors that can only detect vertical magnetic fields. The core technology lies in depositing special magnetic flux concentration materials (IMC®) onto the surface of CMOS chips. Enable sensors to capture magnetic field components parallel to the chip surface, combined with high-precision signal chain processing, to achieve 360° full angle position detection. This non-contact measurement method avoids mechanical wear and significantly improves long-term stability and reliability in harsh environments, bringing unprecedented precision control capabilities to modern industry and consumer electronics.  Core Technological Advantages: High Precision, Strong Robustness, and Flexibility   ■  High Precision and Resolution: The resolution reaches 14 bits (digital signal), equivalent to a resolution of 0.022 °, which is much higher than traditional optical encoders. The typical linearity error is ±1°, and the accuracy is maintained at 10 bits (0.35 °) after temperature drift compensation.  The G830 angle sensor even achieves 16 bit ADC accuracy, with an angle error of only 0.02 ° and a temperature drift of 0.002 °/C, reaching the international leading level. ■  Exceptional Environmental Robustness: With strong temperature adaptability, resistance to mechanical tolerances and stray magnetic fields, the working temperature range can reach -40 ° C to+160 ° C, and is insensitive to magnet eccentricity and air gap changes (± 50% tolerance). The third-generation technology can resist stray field interference of 4 kA/m (such as electric vehicle motor magnetic field) and eliminate external interference through differential algorithms. ■  System Integration and Cost Optimization: No PCB packaging, supports direct soldering solutions such as DMP-4 (dual-mode packaging) and SMP-3 (single-mode packaging), eliminates the need for PCB boards, improves EMC/ESD reliability, and reduces system costs. Flexible magnetic circuit design, compatible with various types of magnets with radial/axial magnetization (ferrite, neodymium iron boron, etc.), smaller size and no need for complex calibration. Application Reach: From Automotive Core to Industrial Frontiers In the field of automotive electronics, three-axis Hall sensors have penetrated into key nodes of power transmission: ■   Chassis and safety system: steering wheel torque/steering angle detection (EPS), electronic brake pedal position sensing, accuracy directly affects the stability control efficiency of the vehicle body.   ■   Powertrain control: Electronic throttle body, EGR valve angle feedback, with an error of ± 1° to ensure precise emission control.   ■   New electric architecture: motor rotor position detection (replacing photoelectric encoders), gearbox gear position sensor.   The industrial sector is also experiencing a wave of innovation: ■   Robot joint coding: realizes the detection of robotic arm posture, real-time monitoring of collaborative robot joint angles (0.1° repeatability accuracy), and adapts to industrial environments with anti oil pollution characteristics.   ■   Motor control: BLDC motor commutation angle detection, replacing optical encoders.  ■   Heavy machinery equipment positioning: Crane arm angle sensing, forklift lifting height detection, agricultural machinery steering angle feedback, IP equivalent protection against dust and water vapor erosion.   Three Axis Hall Angle Sensor Related Products   Micro-Magic Inc has produced a series of angle sensor products based on three-axis Hall technology, ranging from low to high precision, from low to high cost. Each product undergoes calibration, reverse and anti pulse peak voltage protection, and long-term aging stability testing before leaving the factory. Each process is precise and rigorous, ensuring reliability under different working conditions and long-term use cycles. Angle Sensor Performance Indicators Parameter G803 G810 G830 Unit Measuring range 0~360 ° 0~360 ° 0~360 ° Temperature drift 0.02 0.01 0.002 Resolution 0.05 0.01 0.01 ° Accuracy 1 0.5 0.05 ° Impact resistance 20000g，0.5ms，3 times/axis Anti-vibration 10grms，2～2000Hz Noise 5mV Average working time ≥55000h   Output Digital TTL, RS232, RS485, RS422, CAN optional Voltage 0~5V, 0.5-4.5V, 0~10V optional Current 0-20mA, 4-20mA optional Working temperature range -40～85℃ Conclusion   The three-axis Hall angle sensor, with its non-contact, high-precision, and multi-dimensional technological advantages, is quietly reshaping the underlying architecture of multiple industries. With the breakthrough of technological bottlenecks, especially the improvement of anti-interference ability and the integration of edge intelligence, this technology will develop towards miniaturization and intelligence, providing a more reliable "spatial perception eye" for the era of Internet of Things.

Ao projetarmos o circuito periférico da interface I2C, geralmente utilizamos o diagrama de topologia com resistor pull-up mostrado na Figura 1, e sua estrutura interna é a saída de dreno aberto mostrada na Figura 2.O nível de saída de dreno aberto é controlado por um resistor pull-up externo e lógica interna, permitindo que o barramento seja levado ao nível baixo e liberado. O circuito de dreno aberto do barramento consiste em um transistor NMOS, que é ligado e desligado por um sinal de controle. Quando o sinal de controle liga o transistor NMOS, a saída fica em nível baixo. Quando o sinal de controle desliga o transistor NMOS, a saída fica em nível flutuante, exigindo um resistor pull-up externo para gerar um nível alto. Essa estrutura permite que o gate de dreno aberto controle o nível do barramento de forma flexível, evitando o acionamento direto do barramento, garantindo assim uma conexão e comunicação seguras entre múltiplos dispositivos. As vantagens de usar essa saída de dreno aberto são óbvias e se refletem nos seguintes aspectos: 1. Prevenção de curto-circuito Se a configuração push-pull for usada em vez da configuração open-drain, e vários dispositivos estiverem conectados ao mesmo barramento, e uma entrada/saída (IO) em um dispositivo emitir um nível alto enquanto uma entrada/saída (IO) em outro dispositivo emitir um nível baixo, as conexões VCC e GND dessas duas entradas/saídas entrarão em curto-circuito, causando danos ao circuito. No entanto, a configuração open-drain elimina esse problema. Independentemente do número de dispositivos conectados ao barramento, não há risco de curto-circuito. 2. Aumentar a capacidade de acionamento e reduzir o consumo de energia.Conectar um resistor pull-up ao pino de saída do dreno permite a mudança de nível e proporciona maior capacidade de acionamento. Isso aproveita a capacidade de acionamento do circuito externo para reduzir o acionamento interno do CI. Quando o MOSFET interno do CI está ligado, a corrente de acionamento flui do VCC externo através do resistor pull-up, do MOSFET e, em seguida, para o GND. Apenas uma pequena corrente de acionamento de gate é necessária dentro do CI.3. Use "AND com fio" para determinar o status ativo do barramento.Vários pinos de saída de dreno aberto podem ser conectados a uma única linha para formar uma relação lógica "E", conhecida como função "E com fio". Quando qualquer um desses pinos vai para o nível baixo, o nível lógico na linha de dreno aberto torna-se 0. Esse também é o princípio usado pelo barramento I2C para determinar o status de atividade do barramento.4. Facilitar a mudança do nível de produçãoO nível de transmissão pode ser alterado variando a tensão de alimentação pull-up, enquanto o nível alto de saída é determinado por VDD.

A bússola eletrônica 3D é o componente sensor principal para alcançar a orientação espacial e a percepção de atitude em sistemas modernos de RA/RV, e sua tecnologia é baseada na fusão multissensorial para sistemas complexos. Este dispositivo pode medir a direção absoluta do equipamento no espaço tridimensional em tempo real, integrando sensores de fluxo magnético de três eixos, acelerômetros MEMS de três eixos e/ou giroscópios de três eixos. O sensor de fluxo magnético é responsável por detectar as componentes do vetor do campo magnético da Terra em três eixos ortogonais, o acelerômetro detecta a direção da gravidade para determinar os ângulos de inclinação e rotação, e o giroscópio fornece informações de velocidade angular para compensação dinâmica de atitude. Essa arquitetura multissensorial permite que as bússolas eletrônicas mantenham a precisão de direção em estados de movimento complexos, fornecendo uma referência direcional estável para aplicações de RA/RV.Principais características técnicas e parâmetros de desempenhoO desempenho de uma bússola eletrônica 3D afeta diretamente a experiência do usuário em sistemas de RA/RV. Dispositivos modernos, como a bússola eletrônica 3D de alta precisão da série C9000, conseguem manter a precisão da direção em ângulos de inclinação extremos de ±85°, graças a acelerômetros de três eixos que compensam a direção em uma ampla gama de ângulos de inclinação. Essa capacidade anti-inclinação é particularmente importante para headsets de RA e controladores de RV, já que os usuários frequentemente experimentam movimentos significativos da cabeça ou das mãos durante o uso. Além disso, bússolas eletrônicas de alto desempenho também utilizam tecnologia de calibração de ferro duro/macio para reduzir a interferência ambiental e garantir a estabilidade da medição em ambientes metálicos.ParâmetroC90C9000O impacto na RA/RVFaixa de direção0~360°0~360°rastreamento de alcance totalPrecisão da direção0,3~0,5°0,2°Afeta a precisão do alinhamento de objetos virtuais.Faixa de ângulo de inclinaçãoInclinação ±90°;Rotação de 360°Inclinação ±90°;Rotação de 360°Suporta rotação da cabeça em grandes ângulos.Precisão do ângulo de inclinação0,1°0,02°A precisão insuficiente pode causar desvios em objetos virtuais e trepidação da tela.Tempo de resposta20ms20msReduzir a latência de objetos virtuaisCalibraçãoCompensação magnética rígida, compensação magnética macia e de inclinação.Compensação magnética rígida, compensação magnética macia e de inclinação.Garanta uma orientação estável e precisa dos objetos virtuais, aprimore a imersão e evite tonturas.Formulário do produtoMódulo/Placa únicaMódulo/Placa únicaFácil para desenvolvimento de integração secundária ou incorporação em dispositivos.   Aplicação da bússola eletrônica 3D na navegação em realidade aumentada e na exploração ao ar livre. O registro virtual do real é o principal desafio da navegação em realidade aumentada, exigindo a sobreposição perfeita de indicadores de navegação virtuais na posição correta na cena real.Utilizando os ângulos de azimute, elevação e rotação fornecidos pela bússola eletrônica 3D, o sistema calcula a matriz de rotação e o vetor de translação do sistema de coordenadas da câmera em relação ao sistema de coordenadas do mundo, e constrói uma matriz de transformação do sistema de coordenadas do mundo para o sistema de coordenadas da câmera, fornecendo aos usuários uma orientação direcional intuitiva.Quando o usuário ativa o modo de Realidade Aumentada (RA), o sistema captura o ambiente ao redor através da câmera e, simultaneamente, utiliza os dados de direção da bússola eletrônica e os dados de posição do GPS para gerar setas de navegação 3D integradas ao ambiente. O sistema também oferece suporte à função de mapa offline, utilizando a bússola eletrônica e a navegação inercial para continuar fornecendo orientação direcional em áreas remotas sem sinal de internet, ampliando consideravelmente a aplicabilidade da navegação em RA.  Aplicação da bússola eletrônica 3D na navegação em realidade aumentada em ambientes internos e na exibição de equipamentos.O ambiente interno representa um sério desafio para a tecnologia de posicionamento tradicional devido à falta de sinais de GPS e à presença de complexas fontes de interferência magnética. Um sistema de navegação RA de alta precisão para ambientes internos foi construído combinando uma bússola eletrônica 3D com posicionamento de banda ultralarga IR-UWB e reconhecimento de características de imagem. Esta solução inovadora é a primeira a aplicar a tecnologia IR-UWB ao registro 3D em realidade aumentada, alcançando precisão de posicionamento em nível centimétrico. O sistema consiste em múltiplos módulos técnicos: câmeras CMOS capturam cenas reais; displays montados em capacete exibem conteúdo aprimorado; o módulo IR-UWB fornece rastreamento de posição preciso; a bússola eletrônica tridimensional mede a direção do ângulo de visão; o módulo de reconhecimento de características de imagem identifica objetos em exposição; o módulo de geração de cenas virtuais cria conteúdo virtual; o módulo de fusão virtual-real integra perfeitamente o conteúdo virtual com as cenas reais.  Aplicação da bússola eletrônica 3D em experiências imersivas de realidade virtual e gimbal virtual. A bússola eletrônica 3D demonstrou um valor único no campo da realidade virtual, especialmente em experiências imersivas que exigem mapeamento direcional preciso. Ao introduzir referências direcionais do mundo real em ambientes virtuais, a bússola eletrônica resolve o problema da percepção inconsistente de direção em sistemas de RV, reduzindo significativamente a tontura e a tendência de desorientação dos usuários. Em sistemas de RV de alta qualidade, uma bússola eletrônica 3D é integrada a sensores MEMS para construir uma referência de rastreamento omnidirecional, permitindo que a câmera virtual reproduza com precisão o ângulo e a direção reais de rotação da cabeça do usuário.O gimbal virtual baseado em bússola eletrônica e sistema MEMS representa a inovação tecnológica dos dispositivos interativos de realidade virtual. Este sistema não requer estruturas mecânicas complexas. Ele mede dados tridimensionais do campo geomagnético através de uma bússola eletrônica e combina dados de acelerômetro e giroscópio MEMS para calcular o azimute e o ângulo de atitude relativos do gimbal, bem como as informações de zoom e foco da lente da câmera.  Conclusão O principal valor da bússola eletrônica em AR/VR reside em fornecer uma referência direcional confiável e contexto espacial, e sua evolução tecnológica está impulsionando a transição de dispositivos de "imersão visual" para "interação colaborativa multissensorial". Com o surgimento contínuo de novos materiais, algoritmos e sensores, o papel das bússolas eletrônicas em sistemas de AR/VR se tornará ainda mais importante, visando, em última instância, a integração perfeita dos mundos virtual e real.C9-BC90-CC9000-AC9000-B

Os reguladores LDO regulam sua tensão de saída para garantir uma operação estável sob diferentes demandas de corrente de carga. No entanto, quando a corrente de carga excede a faixa projetada, como em um curto-circuito ou sobrecarga, o excesso de corrente pode causar superaquecimento ou até mesmo danos ao chip. Para solucionar esse problema, surgiram mecanismos de proteção contra sobrecorrente para limitar a corrente de saída e proteger tanto o LDO quanto a sua carga. Os LDOs normalmente possuem dois mecanismos de proteção contra sobrecorrente: limitação de corrente por barreira de potencial e desligamento por sobrecorrente.1. Limitação de corrente tipo "parede de tijolos" Como o nome sugere, a limitação de corrente tipo "parede de tijolos" é um mecanismo de corte "rígido". Quando a corrente de saída excede o limite de corrente predefinido, I_LIMIT, O LDO limita rapidamente a corrente de saída a I_LIMIT. Devido à alta corrente de carga, a temperatura do LDO aumenta gradualmente. Assim que a temperatura de proteção do LDO é acionada, a saída do LDO é imediatamente desligada. A curva de tensão-corrente de saída assemelha-se a uma "parede de tijolos", impedindo o aumento adicional da corrente. Por exemplo, a folha de dados do TPS7A16 lista seu limite de corrente de "parede de tijolos" em 105 mA (típico).Como pode ser observado na curva de tensão de saída versus corrente de carga na figura acima, quando a corrente de carga excede I_LIMIT e aciona a proteção térmica do LDO, a tensão de saída cai drasticamente. Esse mecanismo é tipicamente implementado por meio de um circuito interno de detecção de corrente combinado com um circuito de proteção térmica. A estrutura interna do LDO inclui um espelho de corrente para detectar a corrente. Quando a corrente detectada excede a corrente de referência definida, o limite de corrente é acionado, a temperatura do LDO aumenta e, ao atingir a temperatura de proteção, o transistor de potência é desligado, interrompendo a saída.Isso indica que a limitação de corrente por barreira de transferência é mais segura durante sobrecargas de curta duração. Sua característica principal é a capacidade de tolerar sobrecargas momentâneas, mas, caso a sobrecarga persista, o acúmulo de calor acionará o desligamento térmico.2. Limite de corrente de retraçãoA limitação de corrente por retração é muito semelhante à limitação padrão por limite superior. No entanto, seu principal objetivo é limitar a dissipação total de potência. Isso significa que, à medida que VOUT diminui e VIN permanece estável, o limite de corrente de saída é reduzido linearmente para manter o transistor de saída dentro de um limite seguro de dissipação de potência. Dispositivos como o TLV717P incorporam e se beneficiam da limitação de corrente por retração, pois são encapsulados principalmente em embalagens ultracompactas com maior resistência térmica. O comportamento do limite de corrente de saída do TLV717P é mostrado na Figura 3. Como pode ser visto, como VIN é especificado em VOUT + 0,5V, a dissipação de potência máxima permitida a 25°C é de 150mW. Após o limite de corrente ser excedido e VOUT começar a diminuir (assumindo que RLOAD seja constante), tanto IOUT quanto a dissipação de potência diminuem. Isso adiciona uma pequena complexidade a dispositivos não ôhmicos que consomem corrente constante e podem acionar um estado travado, no qual o dispositivo alimentado continua a reduzir VOUT e o LDO continua a reduzir IOUT.3. Desligamento por sobrecorrenteAo contrário da limitação de corrente por barreira e da limitação de corrente por retração, a proteção contra sobrecorrente utiliza um mecanismo de desligamento interno rápido. A estrutura interna do LDO incorpora um espelho de corrente para detectar a corrente e um comparador para realizar o desligamento rápido da saída em caso de sobrecorrente. Quando a corrente de saída do LDO atinge o nível de proteção contra sobrecorrente, o LDO desliga imediatamente. Portanto, a proteção por limite de corrente é mais rápida do que a limitação de corrente por barreira e a limitação de corrente por retração. Se a saída do LDO estiver carregada com uma grande carga capacitiva, ela experimentará uma grande corrente de pico, podendo acionar o mecanismo de desligamento por sobrecorrente do LDO e impedindo sua inicialização correta. Nessa situação, um LDO com desligamento por sobrecorrente não deve ser selecionado.

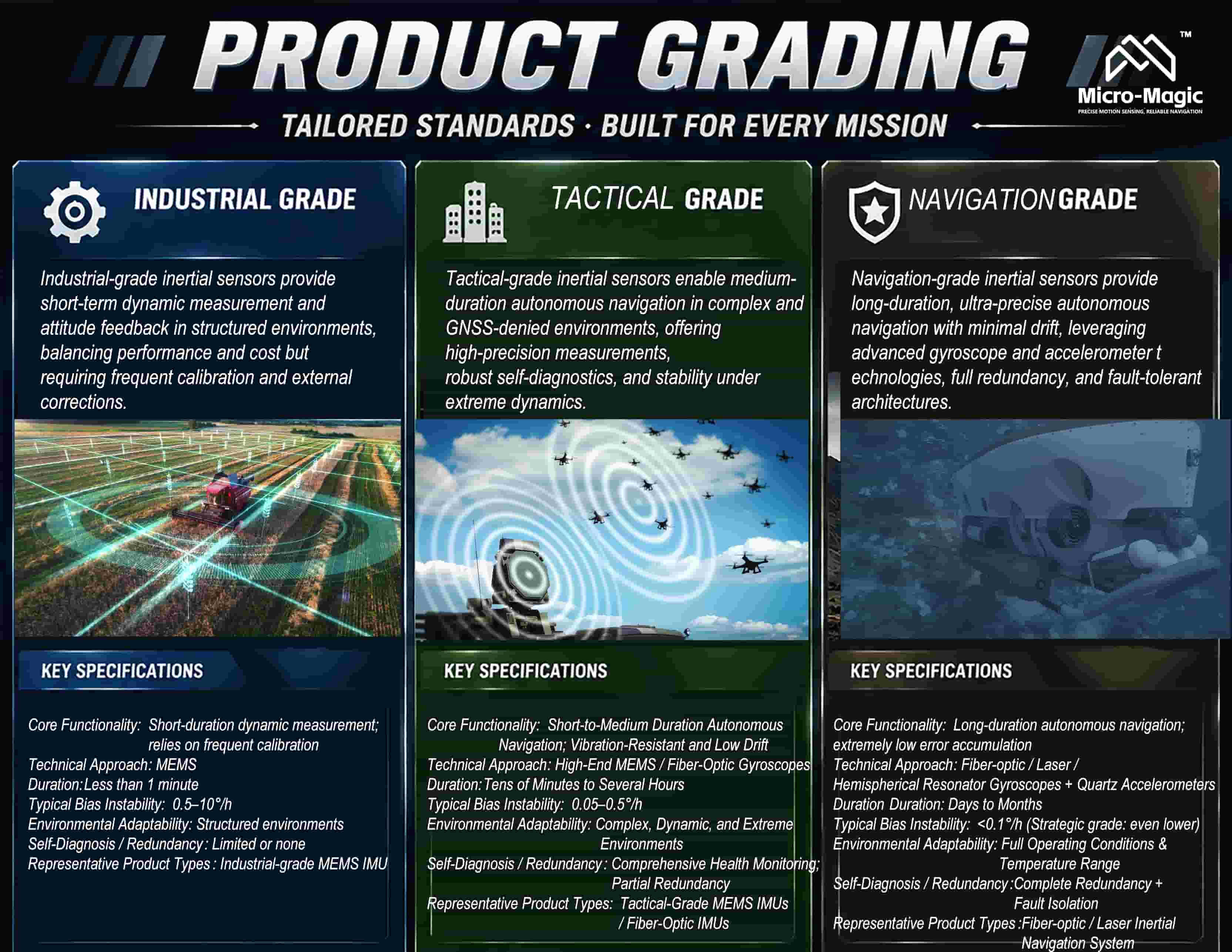

Leia o artigo rapidamente em um minuto.IMU giroscópio de fibra óptica (FOG IMU) e IMU MEMS Apresentam diferenças significativas em precisão, adaptabilidade ambiental, confiabilidade e outros aspectos devido às diferenças nos princípios técnicos. A posição do giroscópio de fibra óptica IMU ainda é insubstituível nos campos de armas estratégicas, exploração espacial/submarina profunda, sistemas militares de alta dinâmica e instrumentos científicos. Suas principais vantagens residem na precisão dentro dos limites físicos, estabilidade térmica completa e resistência ambiental extrema. Mesmo que alguns MEMS de ponta se aproximem do desempenho de nível tático, eles ainda não conseguem atender aos requisitos de nível estratégico da tecnologia de defesa de ponta. Principais aplicações no campo da tecnologia de defesa de ponta 1. Navegação e orientação de equipamentos militares de nível estratégico Mísseis balísticos intercontinentais e submarinos nucleares estratégicos precisam manter um posicionamento de altíssima precisão (estabilidade de polarização zero ≤ 0,05 °/h) em ambientes sem sinais de satélite (como em águas profundas ou no espaço), além de resistir a fortes impactos (>25g), temperaturas extremas (-45 °C a 70 °C) e interferência eletromagnética. A estabilidade de polarização zero (geralmente ≥ 0,1 °/h) e a resistência a choques das IMUs MEMS são insuficientes, e o acúmulo de erros pode levar ao desvio da trajetória em relação ao alvo.No controle de atitude de satélites, o ambiente espacial exige medições de velocidade angular em nível de microrradianos (desvio aleatório ≤ 0,005°/√h) e estabilidade a longo prazo (MTBF > 20.000 horas). A estabilidade térmica e a resistência à radiação dos giroscópios de fibra óptica são superiores às dos MEMS, que apresentam melhor desempenho no vácuo eDesviam-se facilmente sob radiação. 2. Interferência eletromagnética forte e sistemas táticos de alta dinâmica No forte campo eletromagnético das plataformas de guerra eletrônica (como os bloqueadores de radar), os MEMS são propensos a saltos de dados devido à suscetibilidade das estruturas semicondutoras à interferência, enquanto os giroscópios de fibra óptica adotam um design totalmente óptico e possuem características de material não magnético que podem resistir completamente à interferência eletromagnética.Durante o processo de orientação de aeronaves hipersônicas, vibrações severas e altas temperaturas são geradas durante o voo em velocidades ultra-altas (acima de Mach 5). A IMU, composta por um giroscópio de fibra óptica e um acelerômetro de quartzo, pode suportar impactos de 100g e vibrações de 2000Hz, enquanto a estrutura MEMS é propensa a falhas por ressonância.No sistema de controle de fogo de jatos de combate militares, o cálculo do ângulo de atitude em tempo real (erro) 20.000 hMTBF
