Acelerômetro

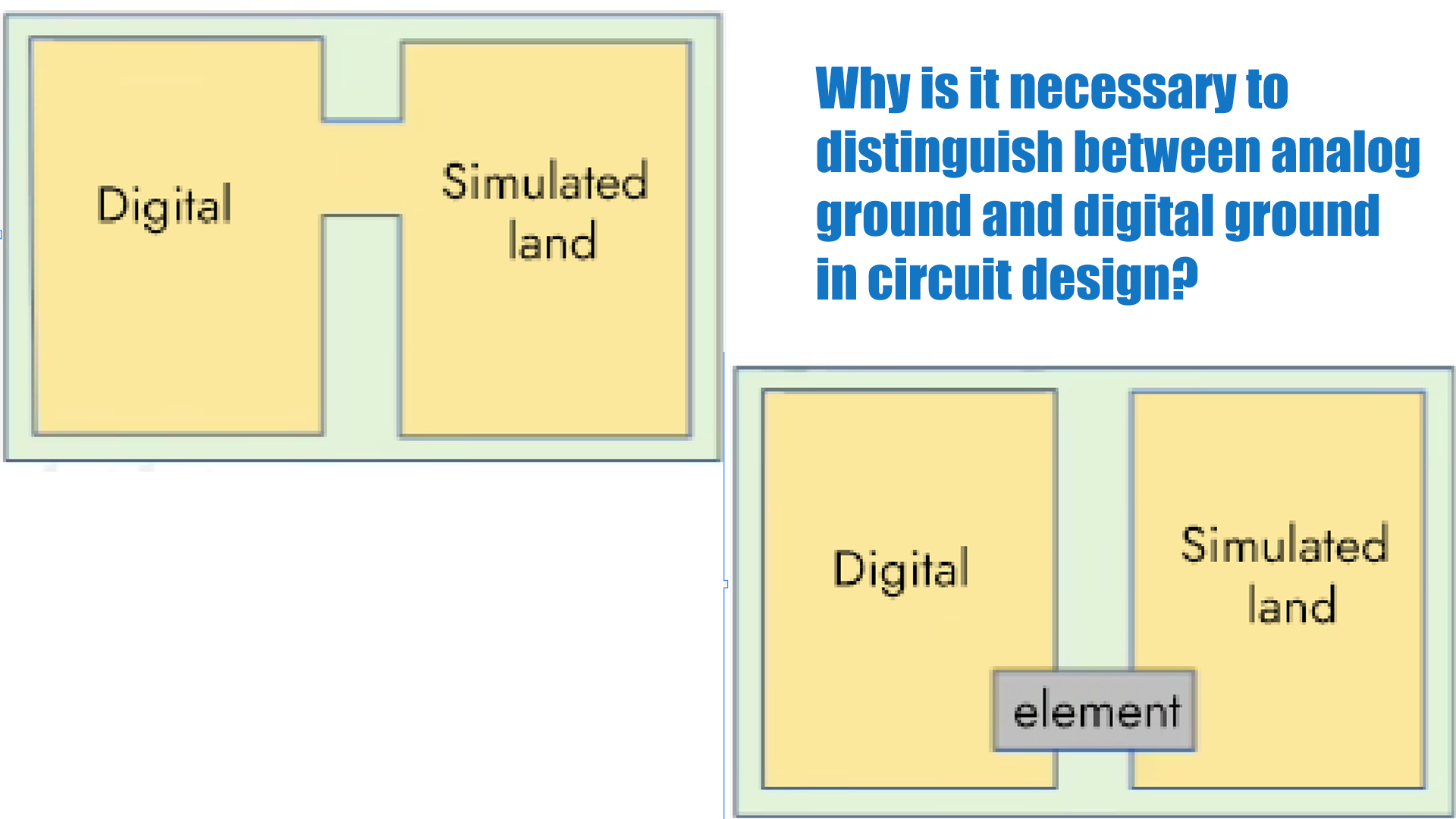

Os circuitos das unidades de sensores que normalmente projetamos incluem circuitos de processamento de sinal digital (como um microcontrolador) e circuitos analógicos (incluindo o sensor de entrada e sua amplificação de sinal). Simplificando, o terra digital é o terminal de referência comum para o circuito digital, ou seja, o terminal de referência para sinais de tensão digital; o terra analógico é o terminal de referência comum para o circuito analógico, o terminal de referência de tensão (ponto de potencial zero) para sinais analógicos. Como os sinais digitais são geralmente ondas retangulares com um grande número de harmônicos, se o terra digital e o terra analógico na placa de circuito não estiverem separados no ponto de conexão, os harmônicos do sinal digital podem interferir facilmente na forma de onda do sinal analógico. Quando o sinal analógico é de alta frequência ou alta tensão, ele também afetará o funcionamento normal do circuito digital. Os circuitos analógicos lidam com sinais fracos, mas os circuitos digitais têm níveis de limiar mais altos, portanto, seus requisitos de alimentação são menores do que os dos circuitos analógicos. Em sistemas com circuitos digitais e analógicos, o ruído gerado pelos circuitos digitais pode afetar os circuitos analógicos, degradando seu desempenho em pequenos sinais. Para garantir a integridade do sinal e evitar interferência mútua, o terra analógico e o terra digital devem ser separados. No projeto esquemático, o plano de terra da área digital é identificado como DGND e o plano de terra da área analógica como AGND. Em seguida, no projeto da placa de circuito impresso (PCB), o plano de terra é dividido em terra digital e terra analógica, com uma grande distância entre eles. O terra digital e o terra analógico devem ser aterrados em um único ponto, seja diretamente ou por meio de isolamento de componentes. 1. Conexão direta. Como mostrado na Figura 1, os dois componentes são conectados em um único ponto através de uma ampla folha de cobre. Este método é adequado para sistemas de baixa frequência ou sistemas que não são sensíveis a ruídos.2. Conexão com Isolamento de Componentes. Como mostrado na Figura 2, este método de conexão utiliza um núcleo de ferrite ou um resistor de 0 ohm para conectar os componentes. Este é um método de conexão primário. O circuito equivalente de um núcleo de ferrite é semelhante a um filtro de rejeição de banda, suprimindo o ruído apenas em uma frequência específica. Se a faixa de frequência do ruído for conhecida, um núcleo de ferrite é a melhor escolha. Um resistor de 0 ohm atua como um caminho de corrente muito estreito, limitando efetivamente a corrente do circuito e suprimindo o ruído. Os resistores têm efeitos de atenuação em todas as faixas de frequência (mesmo um resistor de 0 ohm possui impedância), tornando-o a melhor escolha quando a faixa de frequência do ruído é incerta.

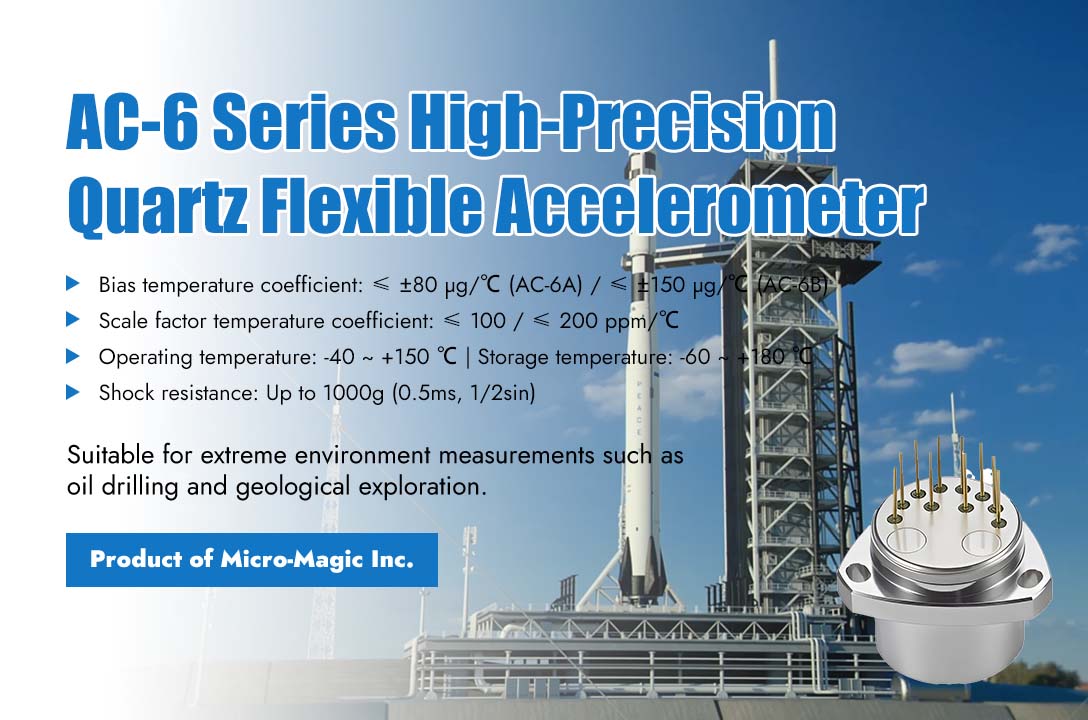

Compared with traditional accelerometers, quartz flexible accelerometers have higher accuracy and reliability. Its high precision can be reflected in the accuracy of data, while its reliability can be reflected in the stability and lifespan of equipment operation. In addition, due to the insensitivity of quartz crystals to temperature and time changes, quartz accelerometers are also more capable of ensuring long-term and stable operation than other accelerometers. Quartz flexible accelerometers have become core sensors in aerospace, defense, industrial monitoring, and other fields due to their ultra-high precision, strong impact resistance, and extreme environmental adaptability. Aerospace and Space Exploration   In spacecraft docking missions, quartz accelerometers are used to detect μg (microgravity) level acceleration, providing real-time velocity increment and attitude adjustment data to ensure docking accuracy. When the spacecraft returns to the atmosphere, it needs to withstand a high overload of 3-5g while maintaining measurement stability.  When used for satellite attitude adjustment and rocket launch monitoring tasks, quartz flexible accelerometers can achieve an accuracy of 60 μg with zero bias repeatability and withstand 1000g instantaneous impact (such as rocket separation). Meanwhile, the quartz flexible accelerometer can provide gravity field data for the lander, supporting precise soft landing. In space microgravity experiments, quartz flexible accelerometers are used to measure the six degree of freedom motion of loads, with an accuracy of "observing hair falling to the ground" level to eliminate vibration interference.   National Defense and Military Equipment    The inertial navigation system of long-range ballistic missiles and tactical missiles relies on quartz accelerometers to maintain scale factor stability (<30ppm) in impact environments of 500-1000g, ensuring ballistic accuracy. For example, it needs to withstand 100g/5ms half sine wave impact, which is suitable for high overload at the moment of missile launch. In the application of armored vehicles and drones, the stability control of tanks and armored vehicles needs to continuously output reliable data in a vibration environment (20-2000Hz random vibration). The drone navigation system utilizes the low-power (<480mW) and lightweight (<65g) characteristics of quartz flexible accelerometers to extend range and enhance maneuverability. Industrial and Infrastructure Safety Monitoring   Quartz accelerometers are applied in monitoring landslides and debris flows, capturing surface micro deformations with a resolution of μg to achieve early geological hazard warning. In deformation monitoring of bridges and high-speed railways, quartz flexible accelerometers can provide long-term stability (monthly drift<50 μg) and reduce maintenance costs. In the field of energy exploration, oil drilling measurement systems (such as wireless inclinometers) rely on their high temperature resistance (185℃) to provide inclination data in high-pressure impact environments underground. Unique Advantages Support High Demand Scenarios The core advantages of quartz flexible accelerometers lie in their ultra-high accuracy and long-term stability, with scale factor drift reaching ppm level and zero bias stability reaching μg/√h level. Taking the AC-3 series quartz flexible accelerometer produced by Micro-Magic Inc as an example: Parameters AC-3A AC-3B AC-3C Unit Threshold /Resolution 5 5 5 μg Bias drift (1σ, one month) ≤15 ≤50 ≤50 μg Repeatability of scale factor (1σ, one month) ≤15 ≤50 ≤50 ppm Bias thermal coefficient ≤ ±15 ≤ ±50 ≤ ±50 μg/℃ Scale factor thermal coefficient ≤ ±15 ≤ ±80 ≤ ±50 ppm/℃   Quartz flexible accelerometers have excellent impact resistance. Its high hardness fused silica integrated structure and frictionless flexible design enable it to withstand 1000g/0.5ms half sine impact, which is far superior to ordinary MEMS sensors. Taking the AC-4 series products produced by Micro-Magic Inc as an example: Parameters AC-4A AC-4B AC-4C Unit Shock 500g 1000g 1000g 0.5ms, 1/2sin Vibration peak sin (@30~500Hz) 25 25 25 g   Quartz flexible accelerometers exhibit excellent environmental adaptability over a wide temperature range, such as . The extremely low thermal expansion coefficient and symmetrical structure of quartz material result in minimal temperature drift (as low as ppm/° C), making it a reliable choice for high-precision measurement in extreme temperature environments such as aerospace and military. Taking the AC-6 series products produced by Micro-Magic Inc as an example: Parameters AC-6A AC-6B Unit Bias thermal coefficient ≤ ±80 ≤ ±150 μg/℃ Scale factor thermal coefficient ≤100 ≤200 ppm/℃ Temperature range (Operating) -40 ~ +150 -40 ~ +150 ℃ Temperature range (Saved) -60 ~ +180 -60 ~ +180 ℃   Conclusion   With its excellent precision, outstanding long-term stability, and outstanding resistance to extreme environments, quartz flexible accelerometers have firmly established their position as the core device for precise monitoring in the aerospace and military industry. It plays an irreplaceable key role in high-precision inertial navigation, aircraft attitude control, and various precision measurement tasks.

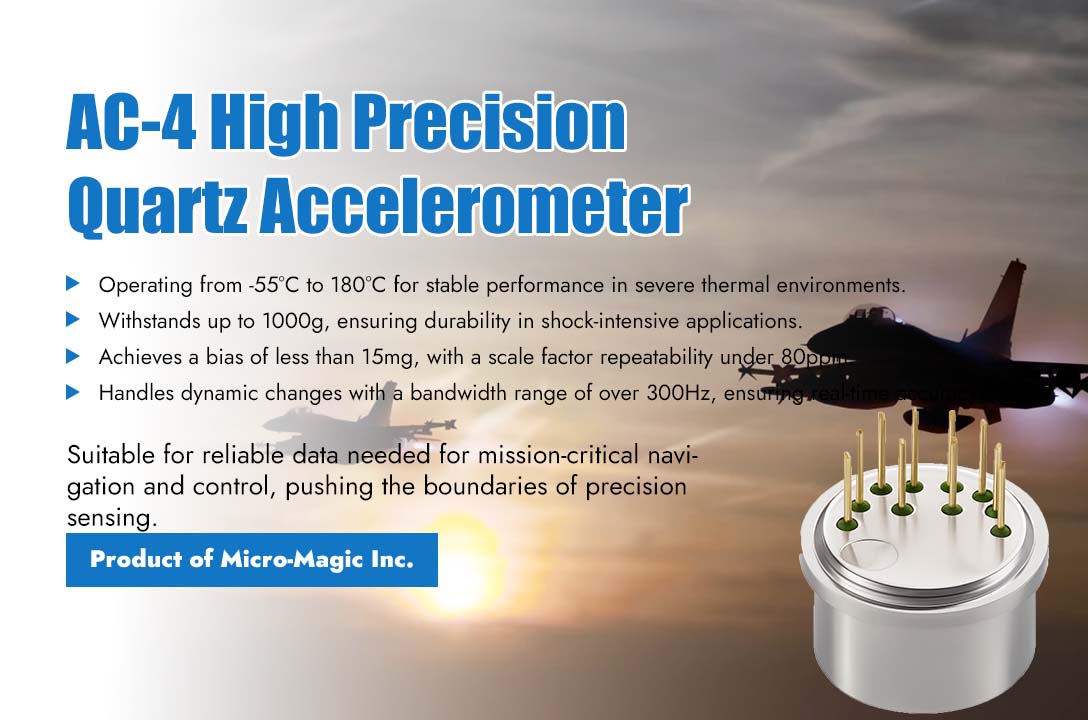

A Micro-Magic Inc. anunciou recentemente que seu acelerômetro flexível de quartzo da série AC-4, personalizado para uso em projetos de navegação e controle, foi aplicado com sucesso ao sistema de navegação e controle de um determinado tipo de veículo voador de alta velocidade. O sistema resolve o problema da medição inercial precisa em ambientes com aquecimento aerodinâmico severo e vibrações complexas. Ao voar em altas velocidades, a superfície da fuselagem de tais aeronaves experimenta temperaturas elevadas e constantes devido ao intenso atrito aerodinâmico. Simultaneamente, as complexas manobras de voo e a operação do motor também introduzem fortes vibrações e impactos. Sob tais condições extremas de "composição termovibracional", os sensores inerciais comuns ficam sujeitos à degradação de desempenho ou mesmo à falha, levando à "perda de sinal" dos sistemas de navegação. Este é um dos principais gargalos técnicos no desenvolvimento de todo o sistema. O design do acelerômetro da série AC-4 visa precisamente enfrentar esse desafio. O produto adota um design exclusivo para altas temperaturas e uma estrutura de torque duplo, garantindo estabilidade de desempenho na faixa de temperatura extrema de -55 °C a 180 °C. Sua alta resistência a choques mecânicos de até 1000 g e excelente erro de retificação de vibração (

Nas áreas de navegação inercial, aeroespacial e medição industrial de precisão, a aquisição de sinais físicos com alta precisão e sincronização é fundamental para garantir o desempenho do sistema. O circuito de conversão A/D de 32 bits de alta precisão, projetado especificamente para acelerômetros e lançado pela Micro-Magic Inc., é um componente essencial para essas aplicações de ponta. Com seu desempenho excepcional e arquitetura flexível, ele oferece uma base sólida para a construção de sistemas confiáveis ​​de aquisição de sinais de navegação inercial de alta precisão. A principal vantagem desta placa A/D reside na sua excepcional precisão e estabilidade de medição. Com suporte para uma faixa de entrada de corrente de ±50mA, combinada com capacidade de conversão A/D de 32 bits, ela consegue capturar com precisão variações mínimas de corrente emitidas por acelerômetros. Em toda a faixa de temperatura operacional (de -40°C a +70°C), seu coeficiente de temperatura zero é melhor que ±2nA/°C, e o coeficiente de temperatura do fator de escala é inferior a 3,0 ppm/°C. Isso significa que o sistema pode manter uma deriva de medição extremamente baixa mesmo sob flutuações complexas de temperatura ambiente, garantindo precisão a longo prazo em soluções de navegação. Além disso, o produto apresenta estabilidade ultra-alta, com estabilidade zero e estabilidade do fator de escala atingindo os níveis de nA e ppm, respectivamente, garantindo saída de dados repetível e confiável, ao mesmo tempo que reduz efetivamente o ruído de fundo do sistema. Os sistemas de navegação inercial exigem uma sincronização extremamente rigorosa dos dados em múltiplos eixos. Esta placa A/D oferece uma solução de sincronização precisa para garantir a consistência espaço-temporal dos dados.Modo de sincronização interna/externa: pode ser alternado de forma flexível de acordo com as instruções do sistema. No modo de sincronização interna, a placa gera autonomamente um sinal de clock de amostragem; no modo de sincronização externa, os sinais de sincronização diferencial RS422 são recebidos do computador de navegação para obter um tempo de amostragem unificado para todo o sistema, eliminando perfeitamente os erros de temporização entre os canais. ⚪Travamento e disparo: O travamento dos valores A/D de todos os canais na borda de descida do sinal de sincronização garante que os dados de aceleração e temperatura dos eixos X, Y e Z sejam capturados no mesmo instante, fornecendo uma fonte de dados espaço-temporalmente consistente para os algoritmos de navegação subsequentes.Os sistemas de navegação inercial exigem uma sincronização extremamente rigorosa dos dados em múltiplos eixos. Esta placa A/D oferece uma solução de sincronização precisa para garantir a consistência espaço-temporal dos dados.⚪  Modo de sincronização interna/externa: pode ser alternado de forma flexível de acordo com as instruções do sistema. No modo de sincronização interna, a placa gera autonomamente um sinal de clock de amostragem; no modo de sincronização externa, os sinais de sincronização diferencial RS422 são recebidos do computador de navegação para obter um tempo de amostragem unificado para todo o sistema, eliminando perfeitamente os erros de temporização entre os canais.⚪ Travamento e disparo: O travamento dos valores A/D de todos os canais na borda de descida do sinal de sincronização garante que os dados de aceleração e temperatura dos eixos X, Y e Z sejam capturados no mesmo instante, fornecendo uma fonte de dados espaço-temporalmente consistente para os algoritmos de navegação subsequentes.

 A detecção de vibrações em equipamentos industriais tornou-se um componente essencial da manutenção preditiva. As alterações nos sinais de vibração podem refletir falhas potenciais, como desgaste de rolamentos, engrenamento anormal e desbalanceamento de rotores. Os sensores MEMS (Sistemas Microeletromecânicos), com suas vantagens de miniaturização, alta sensibilidade e baixo custo, estão gradualmente substituindo os sensores piezoelétricos tradicionais e se tornando a principal tecnologia para detecção de vibrações. A seguir, são apresentadas as principais aplicações e características técnicas dos sensores MEMS na detecção de vibrações em equipamentos industriais. 1. Principais cenários de aplicação (1) Monitoramento de máquinas rotativas em equipamentos industriaisPara equipamentos industriais como motores, bombas, ventiladores, compressores, caixas de engrenagens, geradores e turbinas, os sensores de vibração MEMS podem detectar vibrações causadas pela distribuição desigual de massa em componentes rotativos, bem como vibrações resultantes do desalinhamento dos centros dos eixos em acoplamentos (incluindo desalinhamento paralelo e desalinhamento angular). Para falhas em rolamentos, os sensores de vibração MEMS detectam danos incipientes em rolamentos de esferas ou de deslizamento (como corrosão por pite, lascamento, trincas e desgaste).(2) Monitoramento de condição e manutenção preditivaOs sensores de vibração MEMS possuem tamanho reduzido e baixo consumo de energia, o que os torna ideais para instalação em equipamentos críticos para aquisição contínua de dados de vibração e monitoramento online do status. Através da análise das tendências, características espectrais (como frequências características de falha), análise de envelope, etc., dos sinais de vibração, é possível fornecer alertas precoces de falhas nos equipamentos.(3) Detecção de choques e eventos transitóriosOs acelerômetros MEMS possuem características de resposta de banda larga (resposta CC) e podem detectar eventos como impacto, colisão e vibração transitória causadas pela abertura e fechamento de válvulas, que podem danificar o equipamento ou indicar problemas potenciais.2. Vantagens técnicas dos sensores MEMS (em comparação com os sensores de vibração piezoelétricos tradicionais)  O custo extremamente baixo dos sensores MEMS é o fator mais crítico para impulsionar sua implantação em larga escala. O preço é muito inferior ao dos sensores de vibração industriais tradicionais, tornando economicamente viável a implantação de um grande número de sensores em um único dispositivo ou em múltiplos pontos de medição. O consumo de energia extremamente baixo dos sensores MEMS os torna altamente adequados para aplicações de redes de sensores sem fio alimentadas por bateria, permitindo operação contínua e sem necessidade de manutenção. Os sensores MEMS são pequenos e leves, praticamente sem efeito de carga (efeito de massa) sobre o objeto medido. Eles são flexíveis em relação aos métodos de instalação, como colagem e atração magnética, o que os torna particularmente adequados para dispositivos pequenos ou cenários com espaço limitado. 3. Desafios potenciais e precauções críticas  A principal limitação dos sensores MEMS na área de detecção de vibrações reside na sua resposta em altas frequências. Sensores piezoelétricos tradicionais abrangem facilmente a faixa de 10 kHz ou até mesmo frequências mais altas (como 40 kHz), enquanto sensores MEMS de grau industrial geralmente apresentam uma resposta plana na faixa de 3 kHz a 10 kHz. Isso compromete a capacidade de detectar falhas precoces em rolamentos de altíssima velocidade (cuja frequência característica de falha pode ser elevada) ou em componentes de alta frequência de engrenagens, exigindo uma seleção criteriosa dos modelos de sensores com base na faixa de frequência característica do equipamento testado. Além disso, sensores MEMS padrão, tanto para uso em aplicações de consumo quanto industriais, normalmente operam em temperaturas que variam de -40 °C a +85 °C ou +105 °C. Para determinados ambientes industriais (como próximo a motores e turbinas), podem ser necessários sensores MEMS especializados para altas temperaturas (até +125 °C ou mais) ou medidas de isolamento. Sensores piezoelétricos, por sua vez, geralmente possuem uma faixa de temperatura de operação mais ampla.4. Produtos de sensores de vibração MEMS O sensor de vibração MEMS ACM-1000, produzido pela Micro-Magic Inc., foi projetado de acordo com padrões industriais e utiliza tecnologia de filtragem digital para reduzir efetivamente o ruído de medição e melhorar a precisão. É adequado para diversas aplicações, como testes de vibração, impacto e choque. O ACM-1000 pode fornecer diretamente a velocidade, o ângulo, a amplitude (deslocamento), a frequência e a temperatura da vibração em três eixos de um objeto, e determinar se o objeto medido (ponte, ventilador, medição e monitoramento em tempo real da vibração de rolamentos de máquinas rotativas) está danificado, facilitando a análise dos dados pelos usuários. Por exemplo, falhas em máquinas causadas por problemas no sistema de eixos (desgaste das pás, desequilíbrio dinâmico, desalinhamento), falhas em rolamentos (danos, lubrificação inadequada, colisão, folga) e falhas na transmissão (desgaste das engrenagens, desgaste das correias, desgaste do acoplamento, corrosão e descascamento das engrenagens), etc., podem ser detectadas antecipadamente pelos sensores de vibração, emitindo alarmes e impedindo que a máquina continue operando em condições adversas e sofra danos.Indicadores de desempenho ACM-1000 ParâmetroItemACM-1000Eixo de medição X、Y、Z（opcional） PrecisãoVelocidade de vibração1 mm/sÂngulo de vibração0,001°/sAmplitude de vibração0,001 mmFrequência de vibração1HzCompensação de temperatura-40 ~ +85℃FaixaVelocidade de vibração（0-50 mm/s），Ângulo de vibração（0 ~ 180°）Amplitude de vibração（deslocamento 30mm），Frequência de vibração（1~100Hz）Largura de banda（3DB）500 Hz     Além disso, a Micro-Magic Inc. também lançou as séries de acelerômetros de alta precisão ACM-100, ACM-200 e ACM-300, adequadas para diferentes cenários de aplicação e para diversos setores industriais, como testes de vibração, testes de impacto, monitoramento de fadiga e previsão. Isso permite que os clientes configurem os equipamentos de forma flexível, de acordo com as necessidades de cada aplicação. Conclusão  Os sensores MEMS estão revolucionando o campo da detecção de vibrações em equipamentos industriais devido às suas vantagens disruptivas de custo, baixo consumo de energia, tamanho reduzido e facilidade de integração digital. Eles reduzem significativamente o limiar para monitoramento de condição e manutenção preditiva, possibilitando o monitoramento contínuo em uma gama mais ampla de dispositivos e em mais pontos de medição, especialmente na análise de vibrações em frequências médias e baixas (como desbalanceamento, desalinhamento, falha prematura de rolamentos, folga, etc.) e na construção de redes de monitoramento sem fio em larga escala.ACM-100ACM-300ACM-1000

Quartz flexible accelerometers are widely used in aerospace, inertial navigation, precision measurement and other fields due to their advantages of high precision and stability. However, its core sensitive component - quartz flexible pendulum - is very fragile and extremely sensitive to vibration environments. Vibration may cause performance degradation, zero shift, and even structural damage. Therefore, strict vibration testing and effective anti vibration measures are crucial.   Purpose of Vibration Testing   The purpose of vibration testing is to evaluate the performance, structural integrity, and reliability of accelerometers in actual or expected vibration environments. The main types of testing include sine vibration testing and random vibration testing. Sine vibration testing is to find the resonant frequency of the structure and evaluate its response and tolerance at specific frequencies. Typically, within the specified frequency range (e.g., 5 Hz – 2000 Hz or higher, according to the specification), a linear or logarithmic sweep is performed along three mutually perpendicular axes. Frequencies exhibiting an abnormal increase in accelerometer output (response amplification) are recorded. Special attention should be paid to the first-order and second-order flexural resonant frequencies of the quartz flexure, as these frequencies are most prone to damage. The relationship between the input vibration and output signal is analyzed. Perform fixed frequency vibration for a specified duration (such as several minutes) on the identified resonant frequency points (especially the pendulum resonance points) to test their fatigue life and stability. Random vibration testing is to simulate wideband, random vibration excitations in actual environments (such as rocket launches, engine noise, aerodynamic turbulence, vehicle driving), and evaluate their comprehensive performance under statistically distributed vibrations. Apply vibrations with specific power spectral density patterns along three mutually perpendicular axes within the specified frequency range. The scale of testing is usually higher than that of sine testing, which can better reflect the real environment. PSD spectra and Grms values are developed based on specifications or measured data. The key monitoring parameters in the test include output signals, physical status, and performance verification. The output signal mainly observes zero offset, scale factor changes, increased noise levels, abnormal outputs (saturation, oscillation), etc; The physical state mainly involves checking whether the accelerometer has any abnormal noise, whether the structure is loose, and whether there is any damage to the appearance (after testing, the cover needs to be opened to check the swing plate); Performance validation mainly involves comprehensive static performance testing of accelerometers before, during, and after vibration (zero bias, scale factor, second-order nonlinearity, threshold, resolution, repeatability, etc.), comparing the effects of vibration.   Vibration Mitigation Measures   To address the vulnerability of quartz flexure accelerometers, vibration resistance measures must be implemented at multiple levels.   (1)      Core sensitive structure design and process Firstly, it is necessary to optimize the design of the oscillating plate. While meeting the requirements of sensitivity and bandwidth, the thickness of the oscillating plate should be appropriately increased (balancing sensitivity), the shape and support structure should be optimized, and the lowest order resonant frequency should be maximized to be higher than the expected main vibration environment frequency (ideally higher than twice). Avoid resonance frequencies falling in the main vibration energy concentration zone. Secondly, it is precision manufacturing and assembly, strictly controlling the machining accuracy and symmetry of key components such as swing plates, torque converter coils, differential capacitor plates, etc., to ensure uniform stress distribution and reduce internal stress concentration points. Reliable processes such as laser welding are used to connect the swing plates to the base. Finally, the selection of materials should be based on high-strength and high stability quartz materials, and the stiffness and damping characteristics of the base and shell materials should also be considered.   (2)      Internal mechanical isolation and damping Firstly, apply a small amount of special damping adhesive (such as silicone rubber base) on the non sensitive area of the swing plate or the supporting beam. This is one of the most commonly used and effective measures, which can significantly reduce the resonance Q value and decrease the resonance amplification factor. However, extreme caution should be taken to avoid affecting sensor performance (such as introducing thermal stress, affecting symmetry, and increasing mass). Secondly, a micro isolation system (such as low stiffness, high damping rubber pads, metal rubber, micro wire rope isolators, etc.) should be designed between the core of accelerometer (including the core components of the swing plate assembly) and the housing base to isolate the transmission of high-frequency vibrations to the sensitive core. The stiffness, damping, and load-bearing capacity need to be carefully designed.   (3)      Sealing and Filling Encapsulating silicon gel or silicone rubber with low modulus and high damping in the inner cavity of the accelerometer (usually between the core and the shell) is another very effective anti vibration measure (especially anti shock and high-frequency vibration). Silicon gel or silicone rubber provides damping and absorbs vibration energy; Support internal structure and suppress relative motion; Protect internal components from contamination and moisture. The sealing adhesive needs to have extremely low shrinkage stress, excellent thermal stability, good adhesion, low air release, and low permeability (especially for space applications). The sealing process (excluding bubbles and curing) is crucial, as poor sealing can actually introduce stress or contamination.   (4)      External installation and system level vibration isolation Optimize the installation interface to ensure that the installation base is flat and rigid. Tighten the connecting bolts evenly to the specified torque to avoid introducing local stress or reducing overall stiffness due to improper installation. At the same time, install appropriate external shock absorbers between the accelerometer and vibration sources such as engine mounts and aircraft structures. Select the type of isolator (such as metal rubber isolator, wire rope isolator, viscoelastic damping isolator) based on the characteristics of the main vibration frequency, and its natural frequency should be much lower (usually <1/√ 2 times) than the lowest main vibration frequency that needs to be isolated. The load-bearing capacity of the isolator, environmental adaptability (temperature, vacuum), and the impact on the low-frequency performance of the sensor also need to be considered.   Test cases   Taking the AC-9 series high-precision quartz accelerometer produced by Micro-Magic Inc as an example, the influence of vibration environment on the K0 index of the accelerometer is tested. Before vibration, the quartz accelerometer is in a 0g state, the product is powered on, data is collected for 1 minute, and take the average of the data, denoted as ; Start the vibration table under the following vibration conditions: 6g, random vibration at 200~2000Hz, wait for the vibration table to stabilize, collect data for 1 minute, and take the average of the data, denoted as ; Rotating vibration fixture, quartz accelerometer in 0g state, then power on the product, collect data for 1 minute, and take the average of the data, denoted as . By calculation, it can be concluded that:   Conclusion   The vibration problem of quartz flexible accelerometers is a system engineering issue that needs to be addressed throughout the entire process of design, manufacturing, testing, and application. When selecting and designing anti vibration measures, careful trade-offs must be made to ensure that the core performance indicators of the accelerometer are not significantly sacrificed while improving the anti vibration capability, and other environmental adaptability requirements are met.   AC-9

Na área de medição e controle de precisão, a tecnologia de conversão corrente/frequência de alta precisão é crucial. O módulo de conversão I/F da série AVI-F, lançado pela Micro-Magic Inc., tornou-se a escolha ideal para aquisição de dados de acelerômetros de sistemas de navegação inercial de alto desempenho, aquisição digital de sinais de corrente fracos e outras aplicações.Apresenta alta demanda em diversos cenários devido ao seu excelente desempenho e estabilidade. O AVI-F é composto por referência de tensão, fonte de corrente constante, integrador, braço integrador, CPLD de controle lógico, etc. O sinal de corrente do acelerômetro pode ser convertido diretamente em frequência de pulso, sendo um conversor analógico/digital de alta precisão e boa resolução. O AVI-F adota o princípio da integração por balanceamento de carga, que apresenta características de aquisição de sinal sem perdas e menor influência de ruídos, como os da fonte de alimentação. É um circuito ideal para a construção de sistemas de navegação inercial de alto desempenho. Quais são as principais vantagens dos produtos da série AVI-F? 1. Alta precisão e estabilidade O módulo da série AVI-F adota um método de integração de carga, com uma frequência máxima de saída de 256 kHz, offset zero de apenas 10 nA e um erro não linear abrangente de apenas 20 ppm, garantindo alta precisão e confiabilidade na conversão de sinal. Seu coeficiente de temperatura do fator de escala é de apenas 1 ppm/°C e apresenta estabilidade em toda a faixa de temperatura, sendo adequado para ambientes extremos de -45 °C a 70 °C. 2.Design de hardware de alto padrão São utilizados componentes de alto desempenho, principalmente dispositivos de montagem em superfície (SMD), com tamanho reduzido e alta precisão. No nível da placa, são utilizadas fontes de corrente constante de precisão e multímetros de alta precisão para calibração precisa, incluindo simetria e linearidade. 3.Interface de saída multifuncional O módulo suporta três saídas de pulso independentes (canais X/Y/Z), cada uma contendo sinais de pulso de corrente positiva e negativa. Ao mesmo tempo, foi adicionada uma função de porta serial RS422, que envia pulsos acumulados a uma frequência de 1 kHz para simplificar o processo de aquisição de dados e melhorar a eficiência da integração do sistema. 4.Baixo consumo de energia e design localizado Os requisitos de alimentação são de ±15V e +5V, com uma corrente em regime permanente de apenas 0,2A e excelente desempenho de consumo de energia. Todos os componentes são 100% fabricados no país para garantir a segurança da cadeia de suprimentos e atender a necessidades independentes e controláveis. Aplicações típicas do produto da série AVI-F a. Sistema de navegação inercial: Converte com precisão os sinais do acelerômetro para melhorar a precisão da navegação.b. Automação industrial: Monitoramento em tempo real de sinais de corrente e otimização de processos de controle.c. Instrumentos de pesquisa: aquisição de dados de alta resolução para auxiliar em experimentos de precisão. Por que escolher o módulo AVI-F? O módulo de conversão I/F da série AVI-F integra alta precisão, baixo consumo de energia e multifuncionalidade, tornando-se uma escolha inteligente para usuários que buscam desempenho e confiabilidade. Seja em ambientes adversos ou aplicações complexas, ele oferece soluções estáveis ​​e eficientes. AVI-FSeja qual for a sua necessidade, a Micro-Magic está ao seu lado.

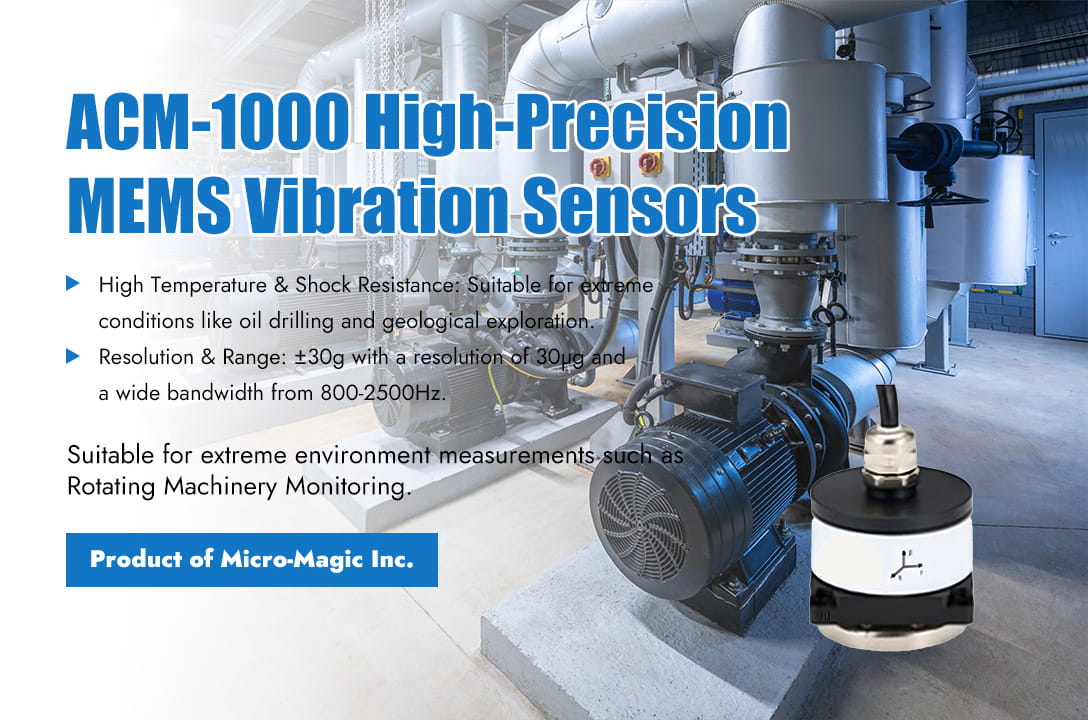

Obtenha rapidamente as informações do produto em um minuto. No campo da automação industrial e monitoramento inteligente, a coleta precisa de dados e a análise confiável do status dos equipamentos são fundamentais para garantir a segurança e a eficiência da produção. ACM1000 digital sensor de vibração MEMS lançado por Micro-Magic IncTornou-se uma escolha ideal na área de monitoramento de vibrações devido à sua alta precisão, saída multiparamétrica e forte adaptabilidade ambiental. O ACM1000 adota um sensor MEMS triaxial de baixo ruído, baixa deriva e baixo consumo de energia, com características de alta frequência e baixo ruído, sendo particularmente adequado para aplicações de medição de vibração de alta resolução. Ele pode detectar falhas em máquinas o mais cedo possível em aplicações de monitoramento do estado do equipamento. O produto não só apresenta excelente desempenho, como também possui consumo de energia extremamente baixo. Além disso, este sensor pode fornecer medições de inclinação precisas e confiáveis ​​em ambientes de alto impacto e alta vibração, sem causar saturação do sensor. Os principais aspectos do produto ACM1000 incluem:1.medição integrada de múltiplos parâmetrosO ACM1000 pode fornecer simultaneamente dados de velocidade de vibração (0-50 mm/s), ângulo de vibração (0-180°), amplitude (deslocamento de 0-30 mm), frequência de vibração (1-100 Hz) e temperatura em três eixos (X, Y, Z), atendendo plenamente aos requisitos de monitoramento do estado de vibração do equipamento.2.Alta precisão e baixo ruídoAo utilizar tecnologia de filtragem digital e sensores capacitivos de silício monocristalino, a interferência de ruído é efetivamente reduzida, e a precisão da medição atinge: Velocidade de vibração: ±1mm/s; Ângulo de vibração: ±0,001°/s; Deslocamento de vibração: ± 0,001mm.3.Design durável de nível industrialAmpla faixa de temperatura (-40℃ a +85℃), adequada para ambientes extremos. Resistente a impactos de até 20.000 g e vibrações de até 10 g/ms, atendendo aos requisitos de cenários industriais severos. Tempo médio entre falhas ≥ 45.000 horas para garantir a operação estável e confiável do sistema.4.Configuração flexível e fácil integraçãoSuporta múltiplas interfaces como RS232/RS485/TTL/RS422/CAN, compatível com o protocolo Modbus. Permite configurar códigos de endereço (0x01~0xFF), suportando redes com múltiplos sensores e possibilitando monitoramento multiponto. Possui base magnética integrada e furos para montagem com parafusos, facilitando a instalação. Monitore com precisão cada vibração, previna problemas antes que eles ocorram e ajude a aprimorar a inteligência industrial. Escolha o ACM1000 Equipe seu equipamento com o "Olho Inteligente"!  ACM-1000Seja qual for a sua necessidade, a Micro-Magic está ao seu lado. --

Em setores onde precisão, confiabilidade e adaptabilidade a ambientes de alta temperatura e vibração são essenciais, o AC-6 série de alto desempenho acelerômetros de flexão de quartzode Micro-Magic Inc Sem dúvida, trata-se de um produto revolucionário. Projetado especificamente para os ambientes mais desafiadores, com altas temperaturas e resistência à vibração, este acelerômetro avançado é a escolha ideal para perfuração de petróleo e gás, exploração geofísica e outras áreas, graças à sua precisão e estabilidade incomparáveis.O acelerômetro flexível de quartzo AC-6 adota um design exclusivo de miniaturização, resistência a altas temperaturas e vibrações, tecnologia de encapsulamento avançada e circuito dedicado. Os usuários podem selecionar o resistor de amostragem apropriado por meio de cálculos para obter uma saída de alta precisão. Além disso, de acordo com as necessidades do usuário, sensores de temperatura integrados são utilizados para compensar valores locais e fatores de escala, reduzindo o impacto da temperatura ambiente. Como o AC-6 resolve os problemas de estabilidade e confiabilidade em ambientes de alta temperatura?Para solucionar o problema da baixa vida útil da sonda do acelerômetro em altas temperaturas, o processo de conexão foi aprimorado utilizando-se fios de ouro para conectar o terminal à película banhada a ouro no pêndulo de quartzo.Para o circuito servo, adota-se um processo de circuito integrado híbrido de película espessa com múltiplos chips. O substrato utilizado é cerâmica de óxido de alumínio e o condutor é ouro metálico, o que resolve o problema da estabilidade a longo prazo em altas temperaturas e apresenta baixa margem de erro.Na fase de testes, para atender ao ambiente de trabalho de alta temperatura da perfilagem de petróleo, o acelerômetro foi submetido a um envelhecimento em alta temperatura a 180°C por mais de 96 horas para garantir a estabilidade a longo prazo durante a operação em alta temperatura.  O AC-6 também possui as seguintes características significativas:ØTanto os testes estáticos quanto os dinâmicos podem alcançar medições de alta precisão, com estabilidade de viés (1σ, um mês) ≤ 150 μg e resolução de até 30 μg.ØA faixa de medição atinge ±30g, atendendo aos requisitos de medição de aceleração em ambientes extremos. Largura de banda de 800~2500Hz, adequada para cenários de medição dinâmica de alta frequência.ØA capacidade antivibração atinge 25G (20~2000Hz) e a capacidade anti-impacto é de 1000g (meia onda senoidal de 0,5ms), garantindo uma operação estável em condições adversas. O AC-6 acelerômetro de quartzo O AC-6 tornou-se um produto de referência na área de medição industrial devido à sua alta precisão, alta confiabilidade e excelente adaptabilidade a altas temperaturas e ambientes severos. Sua tecnologia consolidada e ampla gama de aplicações validam seu desempenho excepcional. Seja para testes estáticos em ambientes extremos ou testes dinâmicos de alta frequência, o AC-6 oferece aos usuários a capacidade de realizar medições precisas e confiáveis. soluções confiáveis.

"É apresentada uma análise aprofundada dos métodos de teste para o viés (viés zero) e o fator de escala de acelerômetros flexíveis de quartzo, incluindo técnicas especializadas como o teste de rolamento de quatro pontos e o teste de dois pontos, bem como a fórmula de cálculo para a sensibilidade à temperatura. Isso é aplicável a aplicações de alta precisão, como navegação inercial e espaçonaves."O viés (viés zero) e o fator de escala dos acelerômetros flexíveis de quartzo determinam diretamente a precisão da medição e a estabilidade a longo prazo do acelerômetro, especialmente em cenários de aplicação de alta precisão, como navegação inercial e controle de atitude. Portanto, são dois indicadores-chave de desempenho para a avaliação de acelerômetros de quartzo. A importância fundamental do viés (viés zero) reside no erro inerente do sistema do acelerômetro, que leva diretamente ao desvio fundamental de todos os resultados de medição. Por exemplo, se o viés zero for de 1 mg, o valor medido incorporará esse erro, independentemente da aceleração real. O viés zero também sofre deriva com fatores como tempo, temperatura e vibração (estabilidade do viés zero). Em sistemas de navegação inercial, a deriva do viés zero é continuamente amplificada por meio de operações de integração, resultando em erros cumulativos de posição e velocidade. As características de temperatura dos materiais de quartzo também podem causar a variação do viés zero com a temperatura (coeficiente de temperatura do viés zero), sendo necessários algoritmos de compensação de temperatura para suprimir esse efeito em aplicações de alta precisão. O fator de escala refere-se à relação proporcional entre o sinal de saída de um acelerômetro e a aceleração de entrada real. O erro no fator de escala pode levar diretamente à distorção proporcional dos resultados da medição. A estabilidade do fator de escala afeta diretamente o desempenho do sistema em ambientes de alta faixa dinâmica ou temperatura variável. Na operação de integração da aceleração em sistemas de navegação inercial, o erro do fator de escala será integrado duas vezes, amplificando ainda mais o erro de posição. Portanto, a razão pela qual o viés e o fator de escala se tornaram indicadores-chave de desempenho de acelerômetros flexíveis de quartzo é que ambos são fontes fundamentais de erro e restrições essenciais à estabilidade a longo prazo. Em aplicações de nível de sistema, o desempenho desses dois parâmetros determina diretamente se o acelerômetro pode atender aos requisitos de alta precisão e alta confiabilidade, especialmente em cenários como direção autônoma, espaçonaves, navegação submarina, etc., onde a tolerância a erros é zero. Oteste de viésO teste pode ser realizado por dois métodos: teste de rolamento de quatro pontos (posições de 0°, 90°, 180° e 270°) ou teste de dois pontos (posições de 90° e 270°). O teste do fator de escala pode ser realizado por três métodos: teste de rolagem de quatro pontos (posições de 0°, 90°, 180° e 270°), teste de dois pontos (posições de 90° e 270°) e teste de vibração. Tomando como exemplo o método de teste de rolamento de quatro pontos, este artigo explica como obter o viés e o fator de escala de um sensor de aceleração.  1.Métodos de teste para viés e fatores de escala: um)Instale o acelerômetro em uma bancada de testes específica (cabeçote indexador de múltiplos dentes).b)Inicie a bancada de testes.c)Gire a bancada de testes no sentido horário até a posição de 0°, estabilize-a e registre a saída de múltiplos conjuntos de produtos testados de acordo com a frequência de amostragem especificada. Considere a média aritmética como o resultado da medição;d)Gire a bancada de testes no sentido horário até a posição de 90°, estabilize-a e registre a saída de múltiplos conjuntos de produtos testados de acordo com a frequência de amostragem especificada. Considere a média aritmética como o resultado da medição;e)Gire a bancada de testes no sentido horário até a posição de 180°, estabilize-a e registre a saída de múltiplos conjuntos de produtos testados de acordo com a frequência de amostragem especificada. Considere a média aritmética como o resultado da medição;f)Gire a bancada de testes no sentido horário até a posição de 270°, estabilize-a e registre a saída de múltiplos conjuntos de produtos testados de acordo com a frequência de amostragem especificada. Considere a média aritmética como o resultado da medição;g)Gire a bancada de testes no sentido horário até a posição de 360°, depois no sentido anti-horário para obter os ângulos de rotação de 270°, 180°, 90° e 0°. Após a estabilização, registre a saída de múltiplos conjuntos de produtos testados de acordo com a frequência de amostragem especificada e calcule a média aritmética como resultado da medição.h)Calcule o viés e o fator de escala.do produto testado usando as seguintes fórmulas (1) e (2).K0 = -------------------------------------- (1) K1 =-------------------------------------- (2) Onde:K0 -------ViésK1 -------Fator de escala        A média total das leituras direta e inversa na posição 0°        A leitura média total da rotação para frente e para trás na posição de 90°        --- Leitura média total da rotação para frente e para trás na posição de 180°        --- Média total das leituras para rotação direta e inversa na posição de 270° 2.Método de teste para sensibilidade à temperatura de polarização e sensibilidade à temperatura do fator de escalaum)Inicie a bancada de testes.b)Calcule o viés e os fatores de escala em cada ponto de temperatura usando as fórmulas (1) e as fórmulas (2) à temperatura ambiente, à temperatura operacional limite superior especificada pelo acelerômetro e à temperatura limite inferior especificada pelo acelerômetro.c)Calcule osensibilidade à temperaturado acelerômetro usando as seguintes fórmulas (3) e (4):  ---------------------(3)onde:Sensibilidade à temperatura de polarização----Viés da temperatura limite superior do sensor----Viés da temperatura ambiente do sensor-----Desvio da temperatura limite inferior do sensorTemperatura limite superiorTemperatura ambienteTemperatura limite inferior   ---------------------(4)Onde:Sensibilidade à temperatura do fator de escalaFator de escalaFator de escala para a temperatura limite superior do sensorFator de escala da temperatura ambiente do sensorFator de escala para a temperatura limite inferior do sensorTemperatura limite superiorTemperatura ambienteTemperatura limite inferiorAC-1Acelerômetro flexível de quartzo AC-4Acelerômetro flexível de quartzo

A escolha entre um acelerômetro flexível de quartzo e um acelerômetro MEMS depende dos requisitos específicos da aplicação. Aqui estão alguns fatores importantes a serem considerados: 1. Acelerômetro flexível de quartzoVantagens:1) Alta precisão e estabilidade: Os acelerômetros de quartzo são conhecidos por sua alta precisão e estabilidade a longo prazo, tornando-os adequados para aplicações que exigem medições precisas por períodos prolongados.2) Ampla faixa dinâmica: Eles podem medir uma ampla gama de acelerações, desde muito baixas até muito altas.3) Robustez: Em geral, são robustos e podem operar em ambientes hostis, incluindo altas temperaturas e condições de alta vibração.4) Baixo ruído: Normalmente apresentam baixos níveis de ruído, o que é crucial para medições sensíveis. Desvantagens: 1) Tamanho e peso: Os acelerômetros de quartzo são geralmente maiores e mais pesados ​​em comparação com os acelerômetros MEMS.2) Custo: Geralmente são mais caros devido ao complexo processo de fabricação e aos materiais de alta qualidade utilizados.3) Consumo de energia: Eles tendem a consumir mais energia, o que pode ser uma preocupação para dispositivos alimentados por bateria. 2. Acelerômetro MEMSVantagens:1)      Tamanho compacto: Os acelerômetros MEMS são pequenos e leves, o que os torna ideais para aplicações onde espaço e peso são fatores críticos, como em eletrônicos de consumo e dispositivos portáteis.2)      Baixo custo: Geralmente, são mais baratos de produzir, o que os torna economicamente vantajosos para aplicações de grande volume.3)      Baixo consumo de energia: os acelerômetros MEMS consomem menos energia, o que é benéfico para dispositivos alimentados por bateria.4)      Integração: Podem ser facilmente integrados com outros componentes eletrônicos em um único chip, possibilitando dispositivos multifuncionais. Desvantagens:1) Menor precisão: Os acelerômetros MEMS podem apresentar menor precisão e estabilidade em comparação com os acelerômetros de quartzo, especialmente em longos períodos.2) Faixa dinâmica limitada: Podem não apresentar o mesmo desempenho na medição de acelerações muito altas ou muito baixas.3) Sensibilidade ambiental: Podem ser mais sensíveis a fatores ambientais como temperatura e vibração, o que pode afetar o desempenho. 3. Considerações sobre a candidaturaØ  Aplicações de alta precisão: Se a sua aplicação exigir alta precisão, estabilidade e ampla faixa dinâmica (por exemplo, aeroespacial, defesa ou monitoramento sísmico), um acelerômetro flexível de quartzo pode ser a melhor escolha.Ø  Eletrônicos de consumo: Para aplicações em que tamanho, peso, custo e consumo de energia são fatores críticos (por exemplo, smartphones, wearables, dispositivos IoT), um acelerômetro MEMS provavelmente é mais adequado. 4. Comparação de desempenhoA Micro-Magic Inc. fornece uma série de acelerômetros de quartzo de alta precisão e uma série de acelerômetros MEMS. Tomando como exemplos o acelerômetro de quartzo AC-5B e o acelerômetro MEMS ACM-300-8, algumas comparações típicas de parâmetros são apresentadas a seguir: ParâmetrosAC-5ACM-300Faixa de medição±50 g±8 gResolução
