Buscador de Norte baseado em MEMS

O NF1070 MEMS North Finder (doravante denominado NF1070) é uma unidade de medição inercial universal, miniaturizada e de nível industrial. Ele aprimora a precisão da medição compensando o viés zero e o fator de escala de cada eixo com base na temperatura. Este localizador de norte compreende um giroscópio MEMS de alta precisão para localização do norte (com o giroscópio do eixo Z também de alta precisão), um acelerômetro MEMS, um sistema servo motorizado de alta precisão e circuitos periféricos. Em condições estáticas, ele fornece o ângulo de atitude na direção indicada pela carcaça do produto.

O localizador de norte NF1400 é usado principalmente para determinar a orientação do norte verdadeiro e a atitude horizontal, e possui a função de manutenção dinâmica de orientação e atitude em curto prazo. É composto principalmente por giroscópio e acelerômetro MEMS de alta precisão, micro motor servo, unidade de processamento de solução, etc. O norte verdadeiro é determinado por múltiplos métodos de posicionamento. Possui as características de alta precisão, tamanho reduzido e baixo custo, sendo adequado para mineração, levantamento topográfico e outras aplicações. As principais características são as seguintes: Tamanho pequeno, fácil de transportar;O algoritmo de localização do norte em múltiplas posições é adotado, e a precisão da localização do norte chega a 0,2°, sem vincular valores de coordenadas; O tempo de busca pelo norte é melhor que 3 minutos; A precisão da atitude horizontal chega a 0,06°; A temperatura de trabalho é de -40 ℃ a 60 ℃; O tamanho é de apenas 58 mm × 44 mm × 58 mm.

O localizador inercial de norte MEMS NF1100 adota uma solução de localização de norte strapdown composta por um giroscópio MEMS e um acelerômetro MEMS integrados. O produto pode rastrear e medir continuamente as mudanças no ângulo de inclinação, na face da ferramenta e no ângulo de azimute. O localizador inercial de norte NF1100 integra giroscópios MEMS e acelerômetros MEMS de alto desempenho em uma estrutura independente, tornando-o adequado para medição de atitude de alta precisão em condições de tubos de pequeno diâmetro.

O localizador de norte MEMS NF1200 é um sensor inercial MEMS de seis eixos altamente confiável e econômico, com ampla aplicação em navegação, controle e medição, como navegação inercial e estabilização de atitude. Os localizadores de norte da série NF1200 integram giroscópios e acelerômetros MEMS de alto desempenho em uma estrutura independente. Os giroscópios e acelerômetros selecionados para o sistema representam o que há de mais moderno em dispositivos inerciais com tecnologia MEMS. Todos os componentes eletrônicos do sistema são 100% fabricados no país. Os giroscópios MEMS de três eixos detectam o movimento angular do veículo, enquanto os acelerômetros MEMS de três eixos detectam a aceleração linear do veículo. O sistema compensa internamente a posição zero, o fator de escala, o erro não ortogonal e os termos relacionados à aceleração em todos os parâmetros de temperatura, mantendo alta precisão de medição por longos períodos.

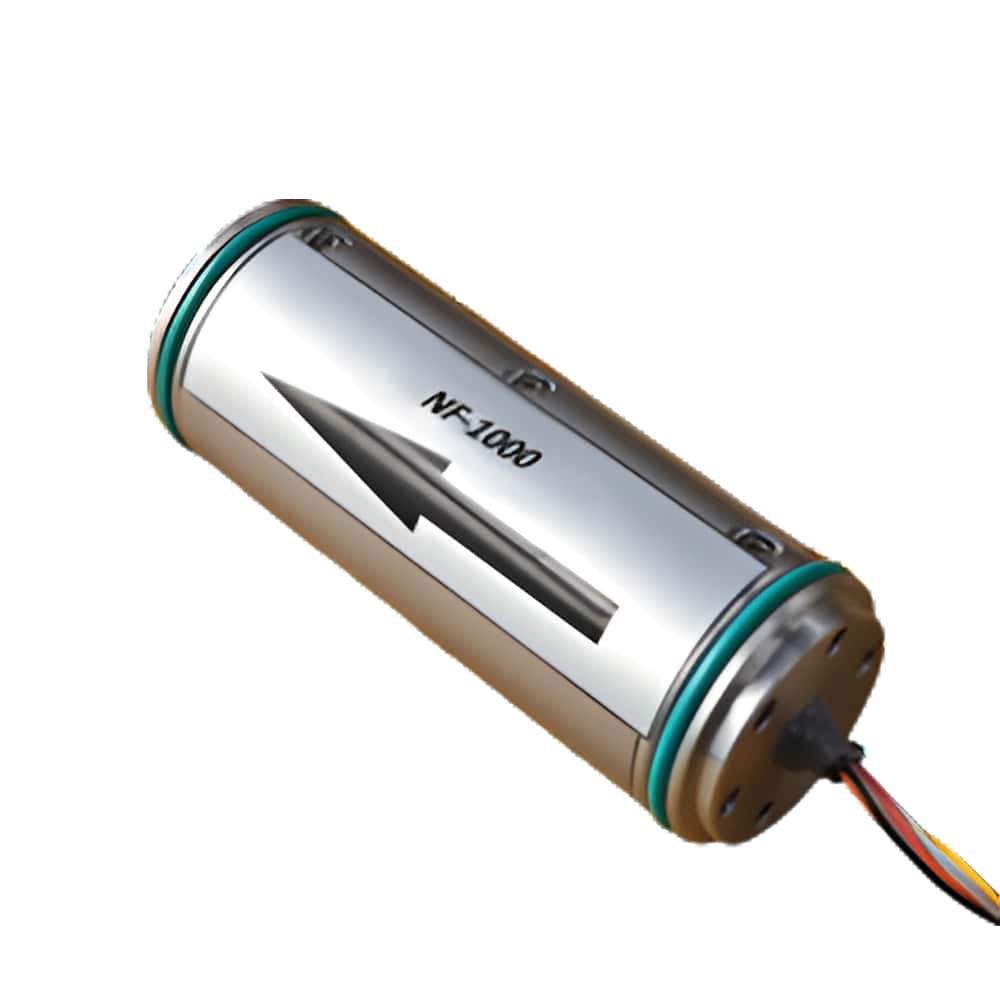

O MEMS inercial NF1000 localizador do norte É uma solução de localização do norte por meio de medição strapdown, composta por um giroscópio MEMS de alto desempenho e um acelerômetro MEMS, capaz de medir diretamente o ângulo de inclinação do poço e o ângulo da face da ferramenta. O giroscópio MEMS de três eixos é sensível ao movimento angular do veículo, enquanto o acelerômetro MEMS de três eixos é sensível à aceleração linear do veículo. O módulo compensa internamente a posição zero, o fator de escala, o erro de não ortogonalidade e os termos relacionados à aceleração de todos os parâmetros de temperatura, o que permite manter alta precisão de medição por longos períodos.
