IF3500

Precisão do sistema

Cabeçalho

0,05° (alinhamento dinâmico de antena única),

0,1° (baixa assistência dinâmica de antena dupla, linha de base de 2m)

0,04 ° (pós-processamento, 1 σ)

Attitude

0,02 ° (tempo real 1 σ), 0,01 ° (pós-processamento 1 σ)

Pposição

Posicionamento de ponto único: ≤ 1,2 m (RMS), RTK: 2 cm + 1 ppm (RMS)

Velocidadeprecisão

0,02 m/s (velocidade do portador inferior a 500 m/s)

Taxa de atualização de dados

Navegação integrada: 1-200Hz (configurável), GNSS: 1-5Hz (configurável)

Precisão da combinação do odômetro

0,5% de quilometragem (dependendo da precisão do odômetro externo)

Precisão da medição de elevação

5 cm ou 1%

Hora de início

≤10s

Alinharmentotempo

1 a 2 minutos (dependendo do modo de manobra dinâmica) com assistência de antena dupla

Tempo de direcionamento assistido por antena dupla ≤ 1 minuto

Perda da situação de bloqueio (valor típico)

Tempo de bloqueio perdido

Localização (metros)

Cabeçalho (°)

Atitude (°)

Rreal

tempo

Pós-processamento

Rtempo real

Pós-processamento

Rtempo real

Pós-processamento

anos 60

0,603

0,022

0,009

0,002

0,001

0,001

anos 300

3,373

0,176

0,020

0,004

0,002

0,002

anos 600

10,52

2.036

0,036

0,006

0,003

0,003

Desempenho do dispositivo principal

principal

faixa

±300°/s

Estabilidade de polarização zero

Baixa precisão: ≤ 0,5 °/h (média de 10 s, 1 σ)

Alta precisão: ≤ 0,06 °/h (média de 10 s, 1 σ)

Acelerômetro

faixa

±10g

Estabilidade de polarização zero

Baixa precisão: ≤ 100ug

Alta precisão: ≤ 30ug

Pcaracterísticas físicas

Pfornecimento de energia

24 V CC (nominal) (12~32 V CC), consumo de energia:< 24W

Ttemperatura

-40 ℃~+60 ℃ (em funcionamento), -40 ℃~+70 ℃ (armazenamento)

vibração de choque

20g, 11ms, meia senoide

20-500Hz, aceleração de vibração 5g

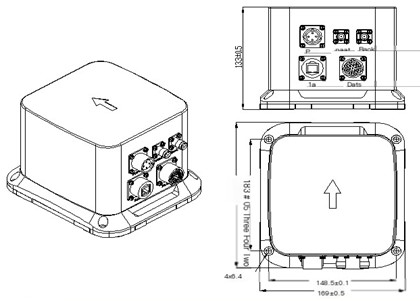

Dimensões físicas

189 mm × 169 mm × 133 mm (± 0,5 mm) (excluindo conectores)

Woito

<3,5 kg (sem incluir os cabos)

Nível de proteção

IP65

Características da interface

Método de interface

Porta serial de 4 canais (taxa de transmissão de 9600 a 460800 bps, configurável):

2 canais (RS232/RS422 personalizáveis), 1 canal RS232, 1 canal RS422.

Sinal PPS de 2 canais: 1 canal diferencial, 1 canal LVTTL.

1ª CAN2.0b, 1ª entrada na rede rodoviária.
