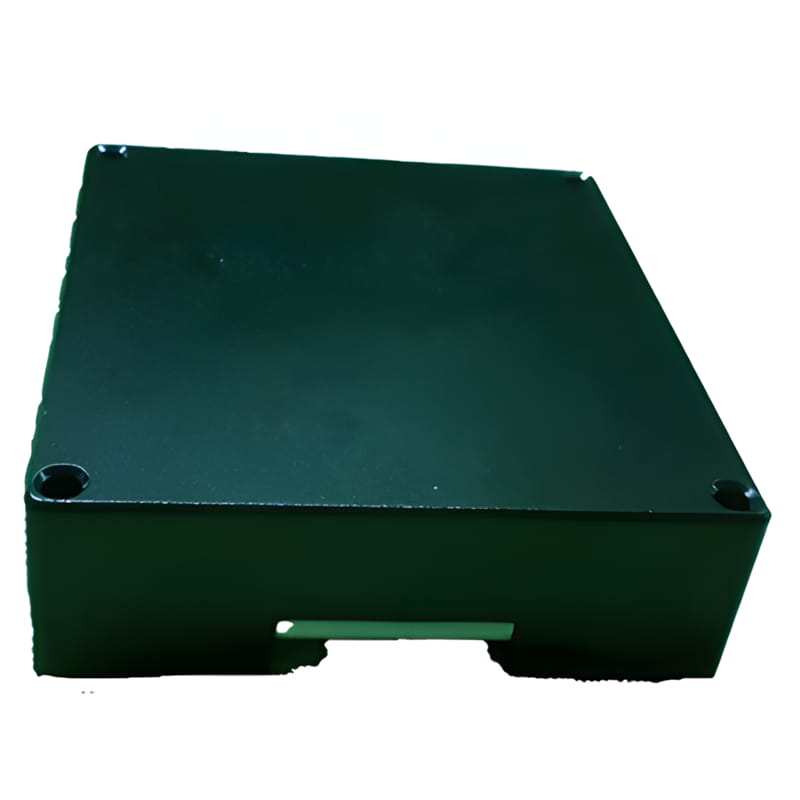

O ACM-100 acelerômetro tri-eixo é um amplamente utilizado sensor de aceleração produto da série produzido pela Micro-Magic Inc Hi-Tech Company com tecnologia patenteada na Suíça, que pode ser usado em vários campos, como testes de vibração e testes de impacto. O produto adota saída de interface digital, com protocolo RS232, RS485, TTL, Modbus e RS422 opcional. Diferentes códigos de endereço podem ser definidos e vários sensores podem ser conectados em série para medição de longa distância e análise de dados em vários pontos. O ACM-100 é um sensor capacitivo de silício de cristal único, composto por um chip de silício que passou por processamento micromecânico, um ASIC de baixa potência para ajuste de sinal, um microprocessador para armazenar valores de compensação e um sensor de temperatura.
Alta resolução :
0.001gFaixa de medição :
±1g/±2g/±4g/±8g/±16g/±32g/±40gModo de saída :
RS232/RS485/TTL/RS422/Modbus optionalTemperatura de operação ampla :
-55～+100℃Parte não, :
ACM-100Pedido (quantidade mínima) :
1Eixo de medição :
Tri-axis (X, Y, Z) optionalPrecisão de alcance total :
0.01gTamanho :
(60*59*29mm) (can be customized)Nível de proteção :
IP67 (IP68 customized)Entrada de tensão :
DC 9~36V (DC 5V can be customized)1. Especificação do produto
Parâmetro | Condições | ACM-I00-2 | ACM-I00-8 | ACM-I00-40 | Unidade |
Faixa de medição | ±2 | ±8 | ±40 | g | |
Calibração de polarização |
| <2 | <5 | <10 | mg |
Eixo de medição | eixo | X, Y, Z | X, Y, Z | X, Y, Z | |
Estabilidade de polarização zero (anual) |
| 1,5(<5) | 7,5(<25) | 22(<75) | mg |
Limite de resolução | @Hz | <1 | <5 | <15 | mg |
Coeficiente de temperatura de polarização | -55～100° | 0,1 | 0,5 | 1,5 | mg/℃ |
Largura de banda |
| 0~≥400 | 0~≥400 | 0~≥400 | Hz |
Frequência de ressonância |
| 1.6 | 6.7 | 6.7 | KHz |
Taxa de saída | 5 Hz, 15 Hz, 35 Hz, 50 Hz podem ser definidos (RS485 não possui esta função) | ||||
Sinal de saída | RS232/RS485/RS422/TTL opcional | ||||
Confiabilidade | MIL-HDBK-217, Nível 2 | ||||
Resistência ao impacto | 20.000g, 2ms, 1/2 seno | ||||
Antivibração | 10 gramas、10～1000Hz | ||||
Nível à prova d'água | IP67 | ||||
Cabo | Comprimento padrão de 1,5 m, resistente ao desgaste, à prova de óleo, ampla temperatura, cabo blindado 5 * 0,2 mm2 | ||||
Peso | 180g (excluindo caixa de embalagem) | ||||
Conector | Plugue de aviação de 6 pinos | ||||
Carregamento capacitivo | 1000 | ||||
2. Indicadores elétricos
Parâmetro | Doença | Valor mínimo | Valor típico | Valor máximo | Unidade |
Fornecer tensão | 9 | 12 | 36 | V | |
personalizável | 5 | ||||
Corrente de trabalho | sem carga | 30 | mA | ||
Temperatura operacional | -40 | +85 | ℃ | ||
Temperatura de armazenamento | -55 | +125 | ℃ |
3. Propriedades mecânicas
Conector | Fio condutor (1,5 m) ou tomada de aviação à prova d'água (personalizada) |
Nível de proteção | IP67 |
Material | Liga de alumínio fosca e oxidada |
Instalação | 4 parafusos M4 |

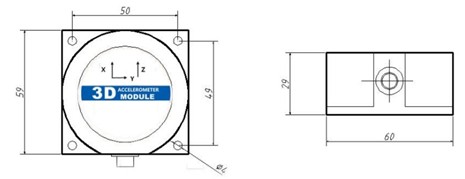

4. Dimensão do produto
Tamanho do produto: L60*W59*H29MM
