NF3000G

O inercial NF1000 MEMS localizador do norte é uma solução de localização norte composta por giroscópio MEMS de alto desempenho e acelerômetro MEMS, que pode medir diretamente o ângulo de inclinação do poço e o ângulo da face da ferramenta. O giroscópio MEMS de três eixos é sensível ao movimento angular da portadora, e o acelerômetro MEMS de três eixos é sensível à aceleração linear da portadora. O módulo compensa internamente a posição zero, fator de escala, erro não ortogonal e termos relacionados à aceleração de todos os parâmetros de temperatura, o que pode manter alta precisão de medição por um longo tempo.

A série NF2000 é baseada em circuito fechado giroscópio de fibra óptica como componente principal e consiste em uma unidade de medição inercial, uma unidade de processamento de sinal digital e um mecanismo mecânico. Ele pode fornecer simultaneamente o ângulo de azimute entre o transportador e o norte verdadeiro, bem como a atitude de movimento, velocidade e informações de posição do transportador. Principais aplicações: mineração de carvão, perfuração de petróleo, construção de túneis e geodésia. Também é usado para alinhamento inicial estático e controle de direção de lançamento de mísseis, direcionamento de armas, radar, antenas, veículos e outros objetos.

A série NF3000 é baseada em alta precisão giroscópio de fibra óptica e acelerômetro de quartzo como componentes principais, compostos principalmente por unidade de medição inercial, unidade de aquisição e processamento de dados, mecanismo de indexação de precisão e unidade de exibição de controle. Ao mesmo tempo, de acordo com as características de uso, receptor GPS/GNSS/BD, sensor odômetro, altímetro, sensor estrela e outros componentes podem ser adicionados para fornecer o ângulo de azimute entre a transportadora e o norte verdadeiro, bem como a atitude de movimento, informações de velocidade e posição do transportador.

 A série NF7000-A é a localizador do norte que é usado para orientação em navios e não há entrada de referência externa, tornando o ambiente muito complexo. O localizador norte por satélite (GPS ou Beidou) não é adequado para esta situação. E a navegação naval requer uma navegação precisa no espaço tridimensional. Ao navegar no mar, o navio é afetado por vários fatores, como vento, ondas e correntes oceânicas, e enfrenta movimentos multidimensionais, incluindo rotação, inclinação e guinada, resultando em oscilação significativa e movimento angular do casco.

The NF2000 consists of fiber optic gyroscope, accelerometer, mechanical indexing platform, indexing motor, positioning locking motor and mechanism, base, outer cover, control calculation board, LED display screen, power supply, power communication interface, panel buttons, supporting connectors and cables, etc. The product is mainly used for azimuth reference measurement of ground equipment.

NF3700 is used to measure the relative angular velocity, linear acceleration signal and velocity of the carrier in inertial space, as well as the signal of height, position and attitude. This manual is applicable to the daily use and maintenance of NF3700 attitude instrument.

The north finder NF1700 is primarily used for quickly and autonomously determining the true north direction, calculating and outputting the heading angle (the angle relative to true north). The north finder is an electromechanical integrated product, consisting of a fiber optic gyroscope, accelerometer, mechanical rotation control device, embedded computer, and mounting base. The north finder is an inertial measurement system that utilizes the gyro principle to measure the projection direction of the Earth's rotation angular rate on the local horizontal plane (i.e., the true north direction).

The NF1500 north finder integrates a high-performance fiber optic gyroscope, MEMS gyroscope, and accelerometer. After precise factory calibration, it features high accuracy, light weight, stability, and reliability, making it suitable for portable attitude measurement, construction machinery, and other fields.

The NF7700 north finder is primarily used for quickly and autonomously determining the true north direction, calculating and outputting the heading angle (the angle relative to true north). The north finder is an electromechanical integrated product, consisting of a fiber optic gyroscope, accelerometer, mechanical rotation control device, embedded computer, and mounting base. The north finder is an inertial measurement system that utilizes the gyro principle to measure the projection direction of the Earth's rotation angular rate on the local horizontal plane (i.e., true north direction).

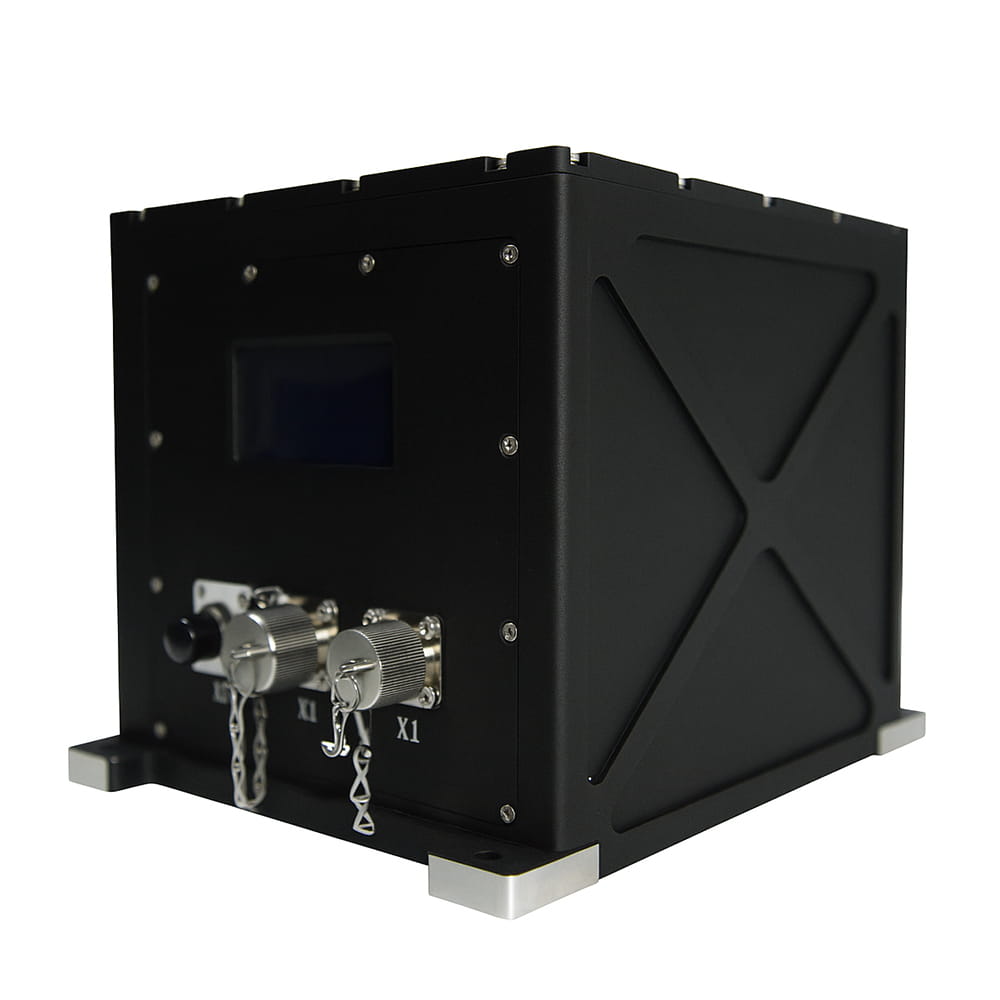

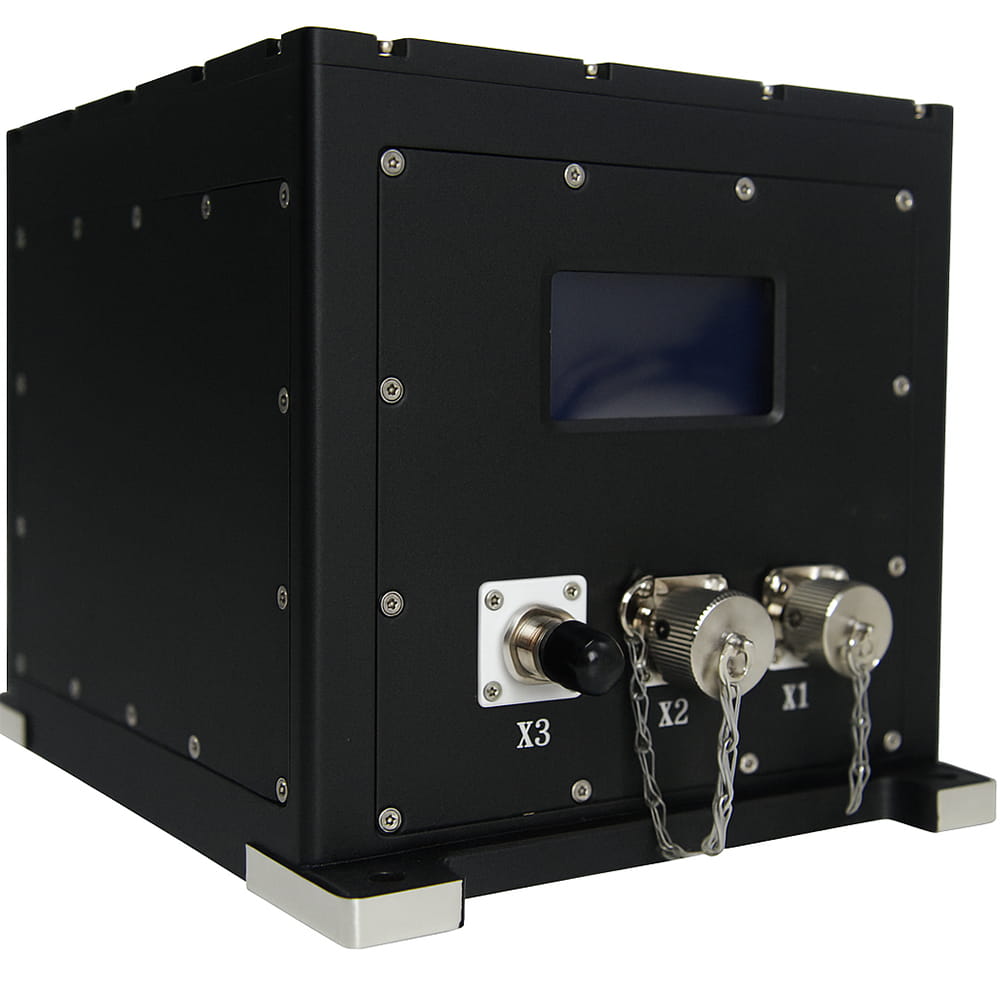

The NF3000G North Seeker is used for azimuth reference measurement of ground equipment. This manual is applicable to the daily use and maintenance of the NF3000G.
