Sensor inclinômetro MEMS de 3 eixos de alta precisão, sensor de inclinação dinâmico e estático.

Sensor inclinômetro MEMS de 3 eixos de alta precisão, sensor de inclinação dinâmico e estático.

O TD9-DI é um sensor digital de ângulo de inclinação de três eixos (X, Y e Z) desenvolvido pela Micro-Magic Inc. para módulos de medição de ângulo de inclinação de alta precisão. Ele integra os protocolos padrão da indústria RTU Modbus e hexadecimal 0x68. O software de análise computacional que o acompanha permite visualizar e registrar dados de medição em tempo real para análise. Mais de 85% dos componentes são nacionais, incluindo microcontroladores MCU, módulos A/D de 16 bits de alta precisão, sensores de temperatura, processadores de sinal, circuitos de alimentação, circuitos de saída, etc. O objetivo é fabricar equipamentos de produção nacional e superar as barreiras à pesquisa e desenvolvimento tecnológico independentes.

  • Número da peça, :

    TD9

  • Pedido (MOQ) :

    1
Consulte agora
Categorias
Novos Produtos
  • DESCRIÇÃO

Séries e parâmetros do produto

ParâmetroCondiçõesTD9-DIUnidade
Eixo de mediçãoeixoX, Y, Z
Faixa de medição ±90 (Três eixos)±180 (eixo único)°
PrecisãoEstático0,020,05°
Dinâmico0,10,2°
Coeficiente de temperatura de sensibilidade-40～85°≤200ppm/℃
Resposta de frequênciaResposta CC100Hz
Tempo de inicialização da energia 0,2s
Tempo de resposta 0,01s
Taxa de saída automáticaÉ possível configurar as frequências de saída em 5Hz, 15Hz, 35Hz e 50Hz (a RS485 não possui essa função).
Sinal de saída RS232

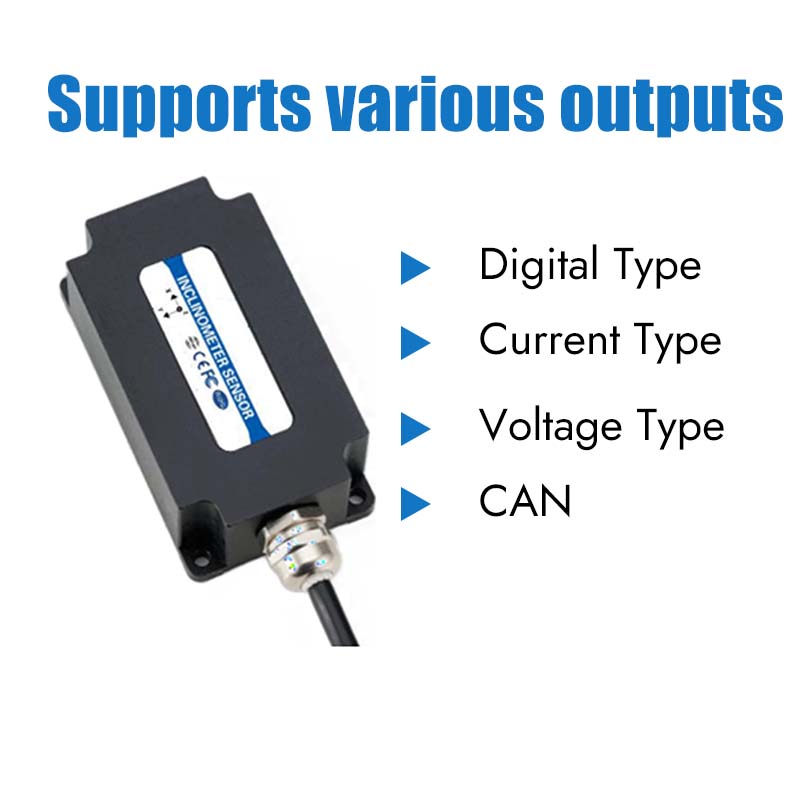

Sinal de saídaRS232/RS485/RS422/TTL/MODBUS podem ser encomendados.
Média de horas de trabalho≥50000 horas/tempo
Resistência ao impacto5500g, 0,5ms, 3 vezes/eixo
Antivibração10 g, 10 a 1000 Hz
Resistência de isolamento≥100MΩ
Nível de impermeabilidadeIP67
CaboCabo blindado padrão de 6*0,3mm², resistente ao desgaste, à prova de óleo e com 1,5 metro de comprimento, à prova de desgaste, à prova de óleo e para ampla faixa de temperatura.
Peso80g (sem incluir a caixa de embalagem)

Processo de produção

Mais produtos semelhantes

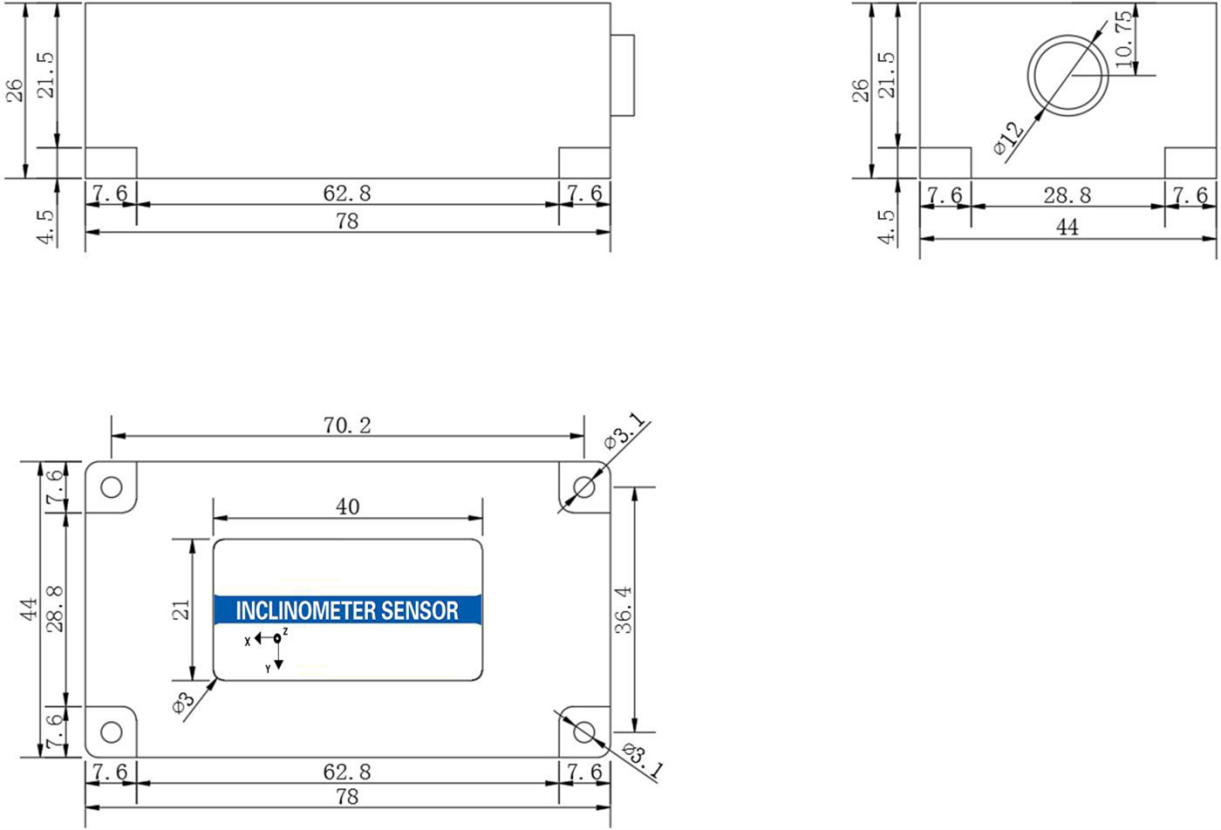

T7000 Dimensional Drawing

Dimensões do produto



Cenários de aplicação

Sensor de inclinação aplicativo
O TD9-DI é um inclinômetro digital de três eixos de alta precisão, de nível industrial, projetado para medições de inclinação estática e dinâmica em ambientes complexos. Integrando um acelerômetro e um giroscópio de três eixos com algoritmos de fusão avançados, ele alterna automaticamente entre os modos estático e dinâmico para garantir uma saída de atitude estável e precisa nos eixos X, Y e Z. Com precisão estática de até 0,02° e precisão dinâmica de 0,1°, oferece excelente precisão e alta resistência a choques e vibrações. Compatível com múltiplas interfaces de saída (RS232/RS485/RS422/TTL, Modbus opcional), ampla faixa de tensão de entrada (9–36V) e proteção IP67 com operação de -40°C a +85°C, é ideal para máquinas de construção, monitoramento de estabilidade de veículos, rastreamento fotovoltaico e sistemas de automação industrial.
Contate-nos
inclination sensor for UAV
Monitoramento de ferrovias e pontes
inclination sensor for Gimbal Leveling
Construção e Nivelamento de Cardan
MEMS accelerometers are used in autonomous driving
Condução Autônoma

Perguntas frequentes

Q1:Qual é a principal característica deste inclinômetro?
A:O TD9-DI é um inclinômetro de três eixos de alta precisão, projetado para medição de inclinação estática e dinâmica, fornecendo dados angulares precisos nas direções X, Y e Z.

Q2:Qual é a precisão da medição?
A:Precisão estática: 0,02° – 0,05°
Precisão dinâmica: 0,1° – 0,2°
Isso o torna ideal para aplicações industriais e de monitoramento de alta precisão.

Q3:O que o torna adequado para ambientes dinâmicos?
A:O sensor integra:
Acelerômetro de três eixos + giroscópio
Algoritmo de fusão dinâmica e estática
Garantir um desempenho estável tanto em condições estáticas quanto em movimento.
