Acelerômetro MEMS
Lar Inclinômetro dinâmico

Sensor de inclinação MEMS dinâmico com dois eixos

Sensor de inclinação MEMS dinâmico com dois eixos

O TD6-DI é um sensor de inclinação dinâmico MEMS de nova geração capaz de medir dados de inclinação de veículos em movimento ou em estados de forte vibração. Possui precisão de medição dinâmica de 0,5° e precisão estática de 0,06°, tamanho reduzido, baixo consumo de energia, alta consistência e estabilidade, com saídas opcionais RS232, RS485, RS422, Modbus, TTL e CAN. Integra sistema de controle por microcontrolador (MCU), giroscópio vertical e acelerômetro, além de solucionador de atitude. Utiliza algoritmo de filtragem digital otimizado para reduzir ruídos, combinado com o algoritmo de filtragem de Kalman de ordem N, eliminando fontes de erro e melhorando a precisão da medição por meio de diversas compensações, como compensação não linear, compensação ortogonal e deriva térmica.

  • Número da peça, :

    TD6

  • Pedido (MOQ) :

    1
Consulte agora
Categorias
Novos Produtos
  • DESCRIÇÃO

Séries e parâmetros do produto

ParâmetroCondiçõesTD6-DIUnidade
Eixo de mediçãoeixoX, Y
Faixa de medição ±90°
Desvio de temperatura zero-40～85°±0,06°
Coeficiente de temperatura de sensibilidade-40～85°≤220ppm/℃
Resposta de frequênciaResposta CC100Hz
Precisão estática-40～85°0,06°
Precisão dinâmica-40～85°0,5°
Estabilidade a longo prazo-40～85°<0,52°
Tempo de inicialização da energia 0,3s
Tempo de resposta 0,01s
Sinal de saídaRS232/RS485/RS422/TTL/CAN/MODBUS Podem ser encomendados
Taxa de saída automáticaÉ possível configurar as frequências de saída: 5Hz, 15Hz, 35Hz, 50Hz e 100Hz.
(RS485 não possui essa função)
Média de horas de trabalho≥55000 horas/tempo
Resistência ao impacto25000g, 0,5ms, 3 vezes/eixo
Antivibração10 g, 10 a 1000 Hz
Resistência de isolamento≥100MΩ
Nível de impermeabilidadeIP67
CaboCabo blindado padrão de 6*0,3mm², resistente ao desgaste, à prova de óleo e com 1,5 metro de comprimento, à prova de desgaste, à prova de óleo e para ampla faixa de temperatura.
Peso155g (sem incluir a caixa da embalagem)

Processo de produção

Mais produtos semelhantes

T7000 Dimensional Drawing

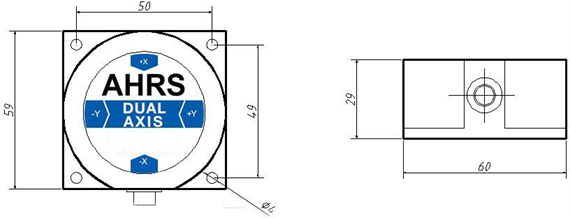

Dimensões do produto



Cenários de aplicação

Sensor de inclinação aplicativo
O TD6-DI é um inclinômetro dinâmico de dois eixos de última geração, de nível industrial, projetado para medições precisas de inclinação em ambientes com movimento e alta vibração. Integrando um giroscópio vertical e um acelerômetro com filtragem de Kalman de ordem N avançada e algoritmos de compensação digital, ele oferece desempenho confiável com precisão estática de 0,06° e precisão dinâmica de 0,5°. Com suporte para múltiplas interfaces de saída (RS232/RS485/RS422/TTL/CAN/Modbus), ampla faixa de tensão de entrada (9–36V) e operação em condições extremas de -40°C a +85°C com proteção IP67, garante dados estáveis ​​e resistentes a ruídos em cenários complexos. Ideal para nivelamento ferroviário, monitoramento de pontes e barragens, controle de máquinas de precisão, posicionamento de antenas e medição de atitude de máquinas de construção.
Contate-nos
inclination sensor for UAV
Monitoramento de ferrovias e pontes
inclination sensor for Gimbal Leveling
Construção e Nivelamento de Cardan
MEMS accelerometers are used in autonomous driving
Condução Autônoma

Perguntas frequentes

Q1:Qual é a principal característica deste inclinômetro?
A：Este modelo é um inclinômetro dinâmico e estático de três eixos, capaz de medir ângulos de inclinação nas direções X, Y e Z, tanto em ambientes estacionários quanto em movimento.

Q2:O que o torna adequado para aplicações dinâmicas?
A:O sensor utiliza um algoritmo de fusão dinâmica e estática:
Modo estático → alta estabilidade
Modo dinâmico → rastreamento de movimento em tempo real
Isso garante um desempenho confiável mesmo sob vibração ou movimento.


Q3:Qual é a precisão?
A:Precisão estática: 0,1°–0,2°
Precisão dinâmica: 0,5°
Ideal para equipamentos industriais e plataformas móveis.
