Sensor de inclinação MEMS dinâmico de alto desempenho com dois eixos

Sensor de inclinação MEMS dinâmico de alto desempenho com dois eixos

O TD7-DI é um sensor de inclinação de alto desempenho de nova geração, lançado pela Micro-Magic Inc., capaz de manter alta precisão em movimentos complexos, mesmo em tamanhos reduzidos. Possui precisão de medição dinâmica de 0,3°, precisão estável de 0,05° e deriva térmica de 0,01°/℃. As interfaces de saída RS232, RS485, RS422, Modbus, TTL e CAN são opcionais, facilitando a integração em sistemas de controle do usuário.

  • Número da peça, :

    TD7

  • Pedido (MOQ) :

    1
Consulte agora
Categorias
Novos Produtos
  • DESCRIÇÃO

Séries e parâmetros do produto

ParâmetroCondiçõesTD7-DIUnidade
Faixa de medição ±10±30±60±90°
Eixo de mediçãoeixoX, YX, YX, YX, Y
Desvio de temperatura zero-40～85°±0,05±0,05±0,05±0,05°
Coeficiente de temperatura de sensibilidade-40～85°≤150≤150≤150≤150ppm/℃
Resposta de frequênciaResposta CC100100100100Hz
Precisão estática-40～85°0,050,050,050,05°
Precisão dinâmica-40～85°0,30,30,30,3°
Estabilidade a longo prazo-40～85°<0,35°
Tempo de inicialização da energia 0,2s
Tempo de resposta 0,01s

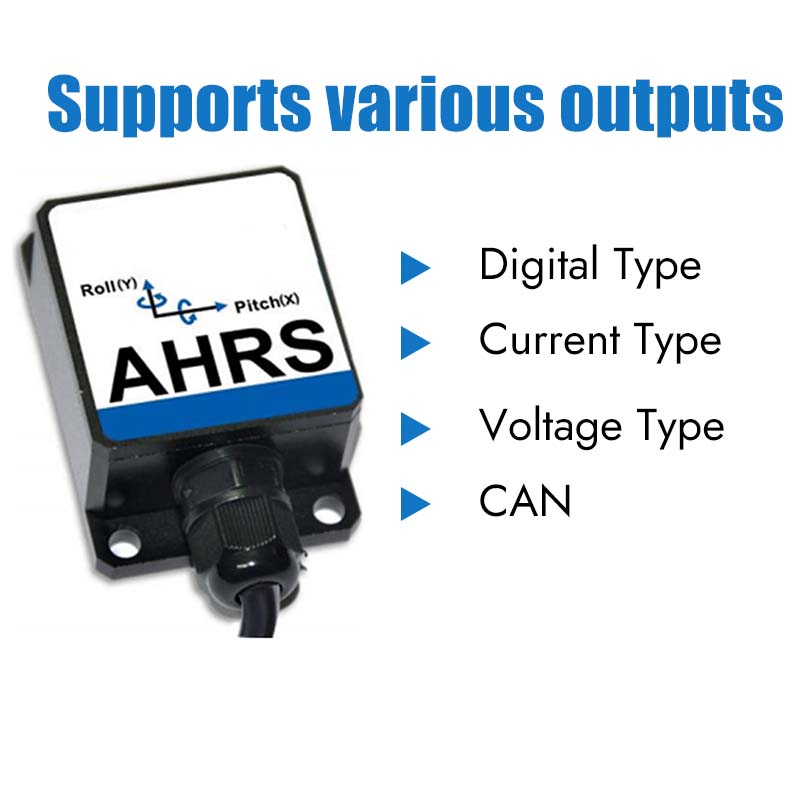

Sinal de saídaRS232/RS485/RS422/TTL/CAN/MODBUS Podem ser encomendados
Taxa de saída automáticaÉ possível configurar as frequências de saída: 5Hz, 15Hz, 35Hz, 50Hz e 100Hz.
(RS485 não possui essa função)
Média de horas de trabalho≥55000 horas/tempo
Resistência ao impacto25000g, 0,5ms, 3 vezes/eixo
Antivibração10 g, 10 a 1000 Hz
Resistência de isolamento≥100MΩ
Nível de impermeabilidadeIP67
CaboCabo blindado padrão de 6*0,3mm², resistente ao desgaste, à prova de óleo e com 1,5 metro de comprimento, à prova de desgaste, à prova de óleo e para ampla faixa de temperatura.
Peso75g (excluindo a caixa de embalagem)

Processo de produção

Mais produtos semelhantes

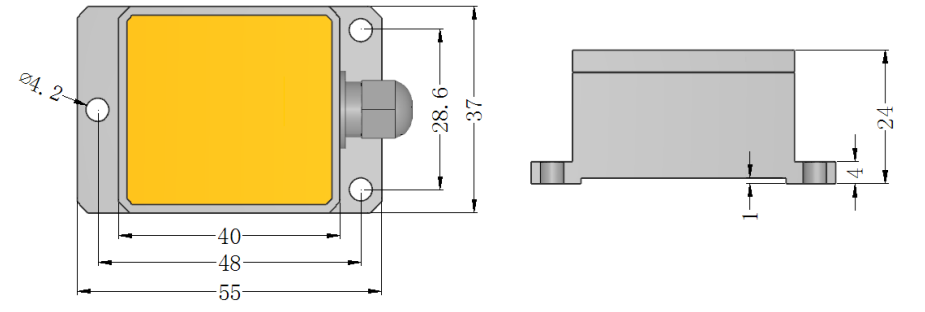

T7000 Dimensional Drawing

Dimensões do produto



Cenários de aplicação

Sensor de inclinação aplicativo
O TD7-DI é um inclinômetro dinâmico de dois eixos de alto desempenho para uso industrial, projetado para medições precisas de inclinação em ambientes complexos de movimento e vibração. Integrando um giroscópio vertical e um acelerômetro com filtragem de Kalman de ordem N avançada e algoritmos de multicompensação, ele garante uma saída de atitude estável e precisa mesmo em condições dinâmicas. Com precisão estática de 0,05° e precisão dinâmica de 0,3°, além de deriva térmica ultrabaixa (0,01°/℃), oferece precisão superior e estabilidade a longo prazo. Compatível com múltiplas interfaces (RS232/RS485/RS422/TTL/CAN/Modbus), ampla faixa de tensão de entrada (5V ou 9–36V) e proteção IP67 para ambientes de -40°C a +85°C, é ideal para nivelamento ferroviário, monitoramento de pontes, máquinas de precisão, posicionamento de antenas e aplicações de automação industrial.
Contate-nos
inclination sensor for UAV
Monitoramento de ferrovias e pontes
inclination sensor for Gimbal Leveling
Construção e Nivelamento de Cardan
MEMS accelerometers are used in autonomous driving
Condução Autônoma

Perguntas frequentes

Q1:Qual é a principal vantagem deste inclinômetro?
A:O TD7-DI é um inclinômetro dinâmico de dois eixos de alto desempenho, projetado para manter uma saída de ângulo estável e precisa mesmo sob condições de vibração e movimento.

Q2:Qual é a precisão deste sensor?
A:Precisão estática: 0,05°
Precisão dinâmica: 0,3°
Isso o torna mais preciso do que os sensores de inclinação dinâmica padrão.

Q3:O que o torna adequado para ambientes dinâmicos?
A:O sensor integra:
Fusão de giroscópio e acelerômetro
Algoritmo de filtragem de Kalman de ordem N
Redução de ruído digital avançada
Isso garante medições estáveis ​​em cenários de forte vibração e movimento.
