Acelerômetro MEMS
Lar Inclinômetro dinâmico

Sensor de inclinação MEMS de 3 eixos, sensor de inclinação dinâmico e estático

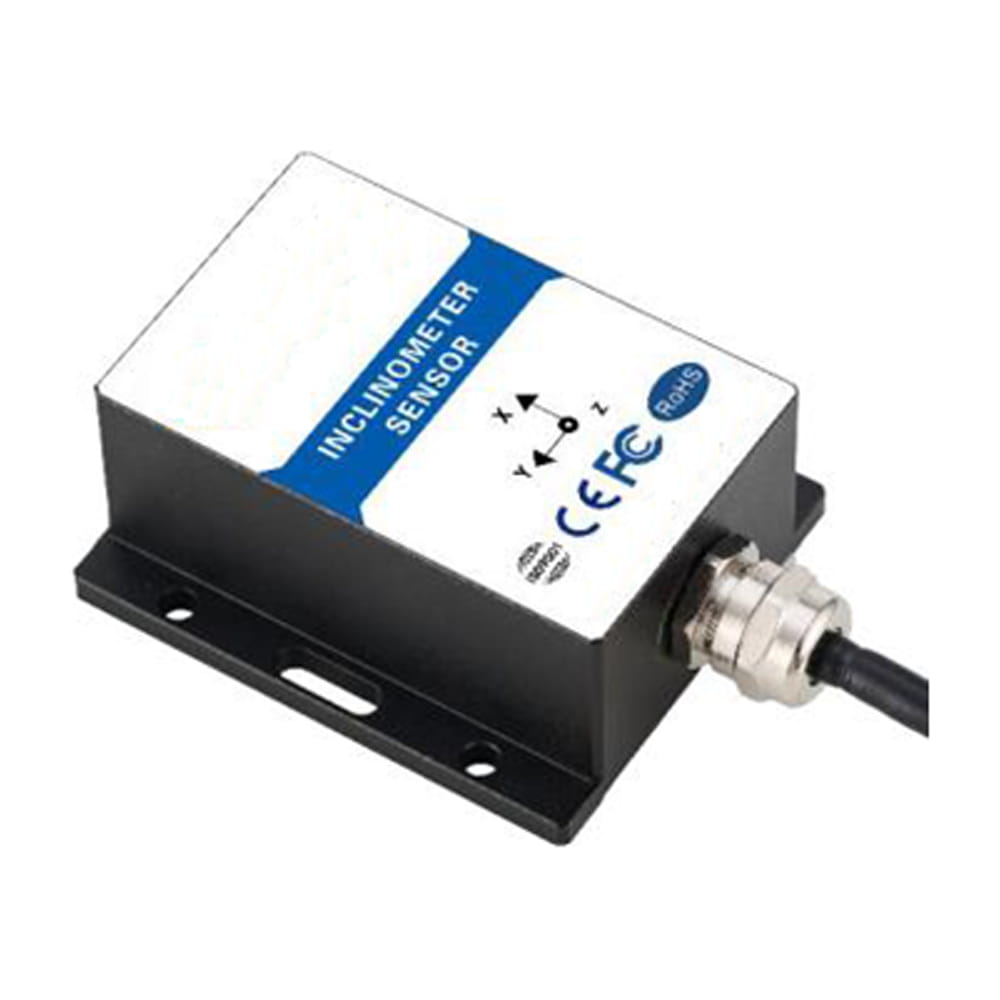

Sensor de inclinação MEMS de 3 eixos, sensor de inclinação dinâmico e estático

O TD5-DI é um sensor digital de ângulo de inclinação de três eixos (X, Y, Z) desenvolvido pela Micro-Magic Inc. para medição do ângulo de inclinação de componentes. Ele integra os protocolos padrão da indústria RTU Modbus e hexadecimal 0x68. Mais de 85% dos componentes são nacionais, incluindo microcontroladores MCU, módulos AD, processadores de sinal, circuitos de potência, circuitos de saída, etc. O objetivo é fabricar equipamentos de produção nacional e superar as barreiras à pesquisa e desenvolvimento tecnológico independentes.

  • Número da peça, :

    TD5

  • Pedido (MOQ) :

    1
Consulte agora
Categorias
Novos Produtos
  • DESCRIÇÃO

Séries e parâmetros do produto

ParâmetroCondiçõesTD5-ACUnidade
Eixo de mediçãoeixoX, Y, Z
Faixa de medição ±90 (Três eixos)±180 (eixo único)°
PrecisãoEstático0,10,2°
 Dinâmico0,50,5°
Coeficiente de temperatura de sensibilidade-40～85°≤200ppm/℃
Resposta de frequênciaResposta CC100Hz
Tempo de inicialização da energia 0,2s
Tempo de resposta 0,01s
Taxa de saída automática É possível configurar as frequências de saída em 5Hz, 15Hz, 35Hz e 50Hz (a RS485 não possui essa função).

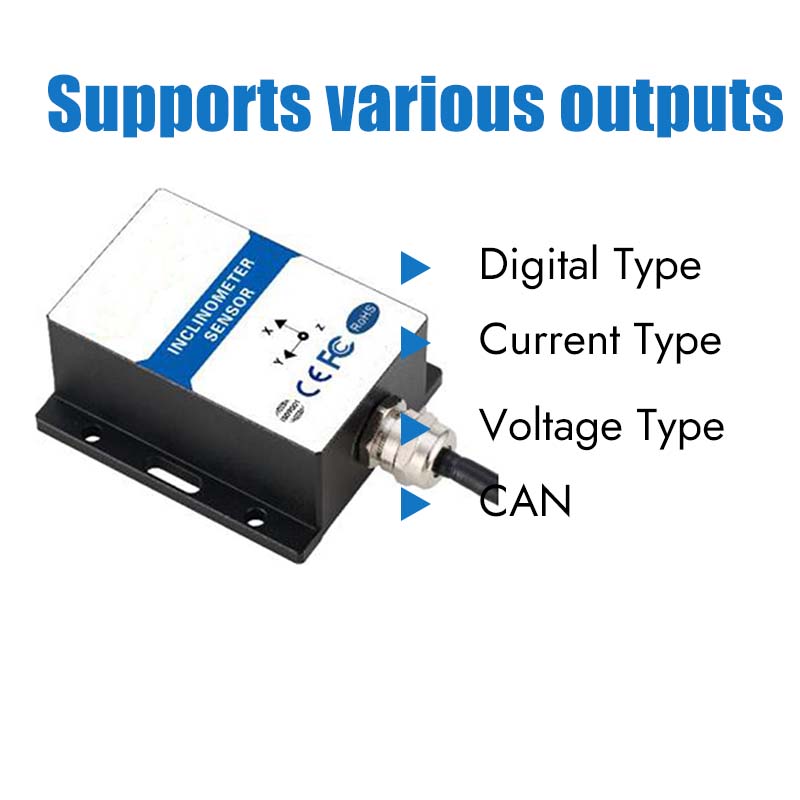

Sinal de saída RS232/RS485/RS422/TTL/MODBUS podem ser encomendados.
Média de horas de trabalho≥50000 horas/tempo
Resistência ao impacto4500g, 0,5ms, 3 vezes/eixo
Antivibração10 g, 10 a 1000 Hz
Resistência de isolamento≥100MΩ
Nível de impermeabilidadeIP67
CaboCabo blindado padrão de 6*0,3mm², resistente ao desgaste, à prova de óleo e com 1,5 metro de comprimento, à prova de desgaste, à prova de óleo e para ampla faixa de temperatura.
Peso75g (excluindo a caixa de embalagem)

Processo de produção

Mais produtos semelhantes

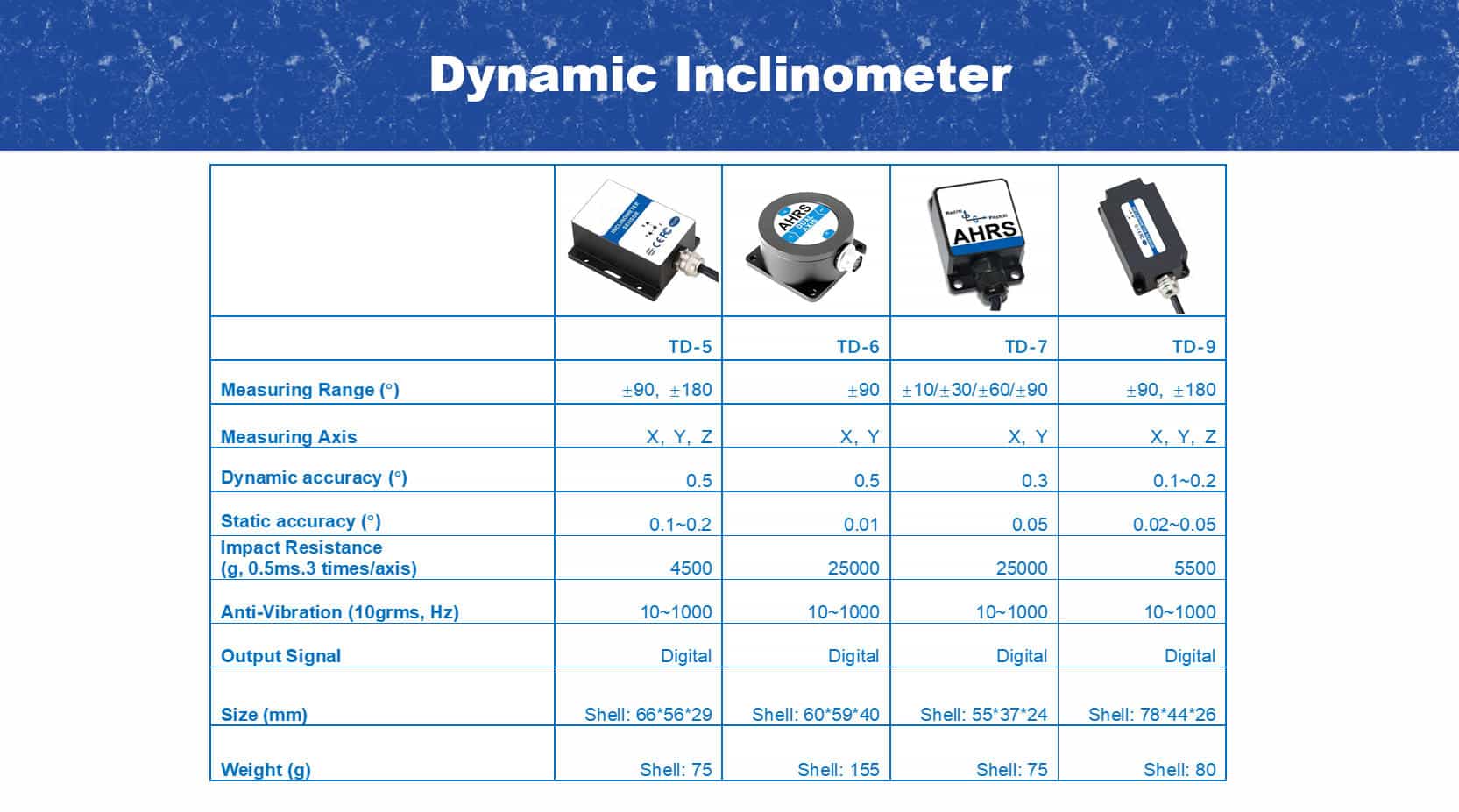

T7000 Dimensional Drawing

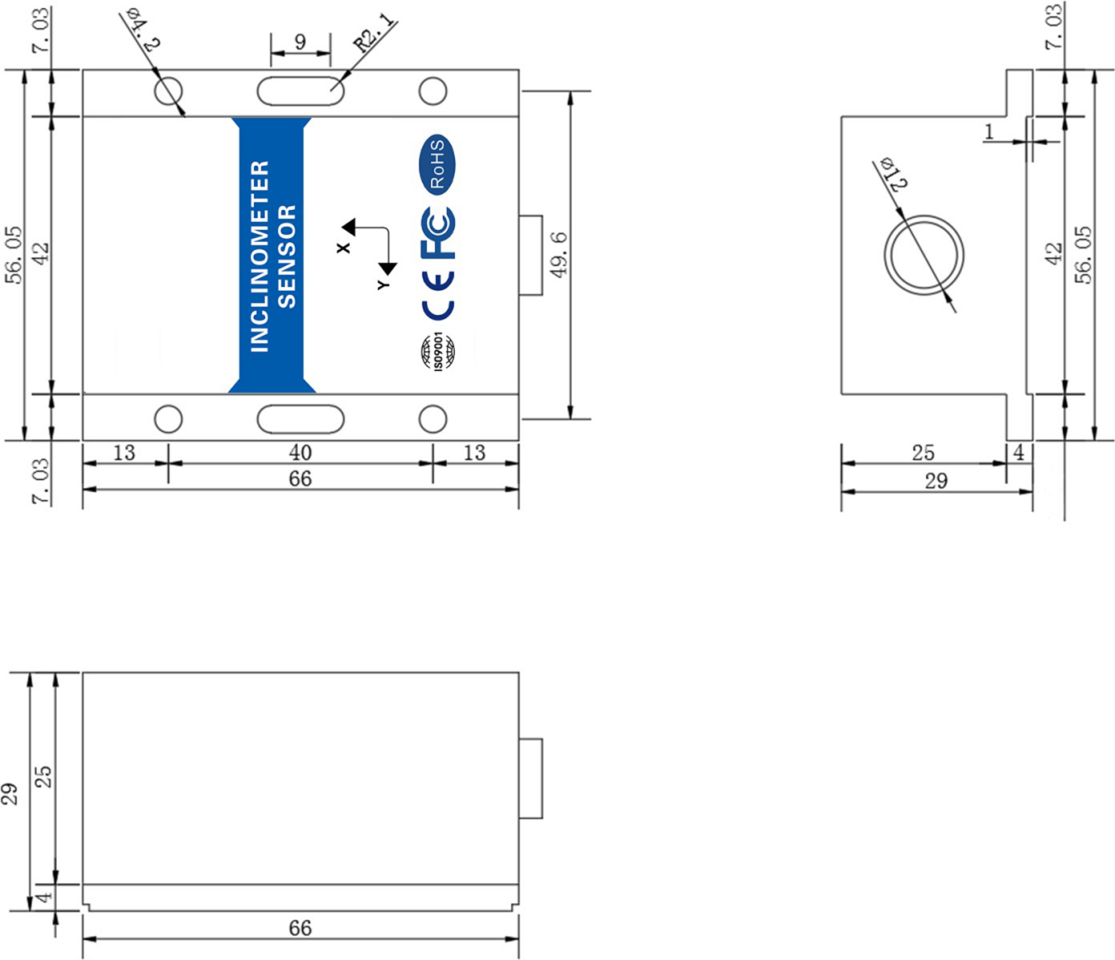

Dimensões do produto



Cenários de aplicação

Sensor de inclinação aplicativo
O TD5-DI é um sensor de inclinação digital de três eixos de nível industrial, projetado para medições de inclinação estáticas e dinâmicas. Integrando um acelerômetro e um giroscópio de três eixos com algoritmos de fusão avançados, ele se adapta automaticamente a ambientes estáticos e dinâmicos para fornecer dados de ângulo estáveis ​​e confiáveis ​​nos eixos X, Y e Z. Com precisão estática de 0,1° e precisão dinâmica de 0,5°, ele suporta múltiplas interfaces de saída (RS232/RS485/RS422/TTL, Modbus opcional), ampla faixa de tensão de entrada (9–36V) e opera em condições extremas de -40°C a +85°C com proteção IP67. Construído para aplicações robustas, é ideal para controle de máquinas de construção, monitoramento de estabilidade de veículos, plataformas de grande altitude, rastreamento fotovoltaico e sistemas de automação industrial.
Contate-nos
inclination sensor for UAV
Monitoramento de ferrovias e pontes
inclination sensor for Gimbal Leveling
Construção e Nivelamento de Cardan
MEMS accelerometers are used in autonomous driving
Condução Autônoma

Perguntas frequentes

Q1:Qual é a principal característica deste inclinômetro?
A:Este modelo é um inclinômetro dinâmico e estático de três eixos, capaz de medir ângulos de inclinação nas direções X, Y e Z, tanto em ambientes estacionários quanto em movimento.

Q2:O que o torna adequado para aplicações dinâmicas?
A:O sensor utiliza um algoritmo de fusão dinâmica e estática:
Modo estático → alta estabilidade
Modo dinâmico → rastreamento de movimento em tempo real
Isso garante um desempenho confiável mesmo sob vibração ou movimento.


Q3:Qual é a precisão?
A:Precisão estática: 0,1°–0,2°
Precisão dinâmica: 0,5°
Ideal para equipamentos industriais e plataformas móveis.
