Módulo de sinal de acelerômetro de 3 eixos com conversor de corrente para frequência de alta precisão ±20mA 512kHz de saída e baixa deriva térmica

Módulo de sinal de acelerômetro de 3 eixos com conversor de corrente para frequência de alta precisão ±20mA 512kHz de saída e baixa deriva térmica

A série AVI-E Conversão I/F O módulo é um conversor corrente/frequência de alta precisão que utiliza integração de carga para converter continuamente os sinais de corrente de três acelerômetros simultaneamente. Os componentes utilizados nesta série de produtos são 100% fabricados no país, com uma ampla gama de opções. ±20mA e fator de escala ajustável. Possui características como posição zero pequena, baixo consumo de energia, baixa temperatura e controle autônomo.

  • Número da peça, :

    AVI-E

  • Pedido (MOQ) :

    1
Consulte agora
Categorias
Novos Produtos
  • DESCRIÇÃO

Séries e parâmetros do produto



EspecificaçãoCondições de testeMínimoTípicoMáximoUnidade
Frequência máxima de saídaTemperatura máxima--512kHz
Posição zero F0Temperatura máxima0-20nA
Estabilidade zeroTemperatura máxima-510ppm
Coeficiente de temperatura do fator de escalaTemperatura máxima-0,51ppm/℃
Assimetria do fator de escalaI=±1mA, TC =25℃0-30ppm
fator de escala não linearidade abrangenteFaixa de temperatura completa 1mA ≤ | I | ≤ FS--30ppm
Erro de sinal pequeno0,01uA≤|I|≤1mA--0,5Hz
Estabilidade durante uma única inicialização.I=±1mA, TC =25℃-715ppm
Repetibilidade de potência sucessiva emI=±1mA, TC =25℃-715ppm
Faixa de temperatura de trabalho TC -45 70℃
Dimensões do produto76*50*11mm
Formulário de interfaceJ30JZ/LN25ZKWA000

Processo de produção

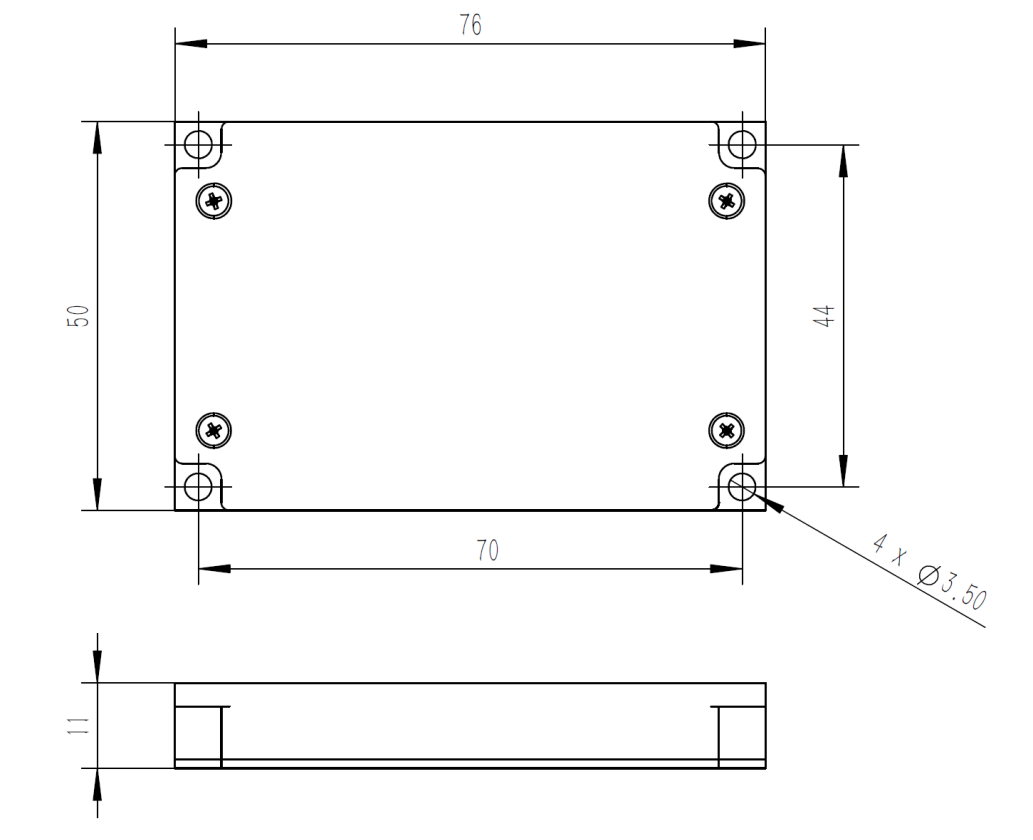

Dimensões do produto

AVI-E

Cenários de aplicação

Placa V/F aplicativo
A placa V/F (Tensão para Frequência) foi projetada para condicionamento e digitalização robustos de sinais em sistemas industriais de sensoriamento e controle, sendo ideal para leitura precisa de sensores, transmissão por cabos longos, aquisição de dados de PLC/MCU e aplicações de monitoramento em ambientes agressivos. Ela converte sinais de tensão analógica de baixo nível em uma saída de frequência com forte imunidade a ruídos, oferecendo desempenho estável em diferentes faixas de temperatura, ampla compatibilidade de entrada, integração compacta em nível de placa e fiação/instalação simplificada para rápida implantação do sistema.
Contate-nos
MEMS accelerometer for UAV
VANT
MEMS accelerometer for robots
Robôs
MEMS accelerometers are used in autonomous driving
Condução Autônoma

Perguntas frequentes

P1: Para que serve este produto?
A: A série AVI-E é um módulo de conversão corrente-frequência (I/F) de alta precisão. Utilizando um método de integração de carga, ele pode converter simultaneamente e continuamente o sinal de corrente de um acelerômetro triaxial em uma saída de frequência, suportando frequências de até 512 kHz.

Q2: Qual é a faixa de entrada atual?
A: Faixa de entrada: ±20mA
O fator de escala é ajustável para se adequar a diferentes sensores e requisitos de aplicação.

P3: Quais são os requisitos da fonte de alimentação?
A: VCC = +15V ±3% (≤0,15A)
VEE = -15V ±3% (≤0,15A)
VDD = +5V ±3% (≤0,20A)
Esta fonte de alimentação tripla requer alta estabilidade e é adequada para aplicações industriais.
TAGS POPULARES : Circuito de conversão I/F Projeto de conversor analógico-digital Implementação de um conversor digital-analógico Transformação de sinal de entrada/saída Considerações sobre o projeto de circuitos de conversão Otimização do circuito de conversão I/F
Deixe um recado
Se você estiver interessado em nossos produtos e quiser saber mais detalhes, deixe uma mensagem aqui e responderemos assim que possível.
enviar

Produtos relacionados

V/F Conversion Circuit
Circuito de conversão de tensão para frequência (V/F) de alta frequência de saída, módulo de sinal de acelerômetro compacto de 3 eixos com baixa deriva térmica e consumo de corrente de ±80mA
A série AVI-B conversão de corrente/frequência O módulo adota um método de integração de carga e pode converter continuamente os sinais de corrente de três acelerômetros simultaneamente. Os três acelerômetros funcionam independentemente, sem interferir uns nos outros. A faixa e o fator de escala desta série de produtos são ajustáveis, com uma faixa máxima de ±80mA. Possui características como tamanho reduzido, posição zero pequena e baixo coeficiente de temperatura.
V/F Conversion Circuit
Conversor de tensão para frequência de alta precisão ±80mA Saída de 512kHz Módulo de sinal de acelerômetro de 3 eixos compacto e de baixo consumo
A série AVI-C Conversão V/F O módulo é um conversor de tensão/frequência de alta precisão que utiliza integração de carga para converter continuamente os sinais de corrente de três acelerômetros simultaneamente. Os componentes utilizados nesta série de produtos são 100% fabricados no país, com uma faixa de até ±80mA. Possui características como tamanho reduzido, baixo consumo de energia, baixa temperatura e controle autônomo.
I/F Conversion Circuit
Módulo de sinal de acelerômetro de 3 eixos com conversor de corrente para frequência de alta precisão ±20mA 512kHz de saída e baixa deriva térmica
A série AVI-E Conversão I/F O módulo é um conversor corrente/frequência de alta precisão que utiliza integração de carga para converter continuamente os sinais de corrente de três acelerômetros simultaneamente. Os componentes utilizados nesta série de produtos são 100% fabricados no país, com uma ampla gama de opções. ±20mA e fator de escala ajustável. Possui características como posição zero pequena, baixo consumo de energia, baixa temperatura e controle autônomo.
I/F Conversion Circuit
Módulo de sinal de acelerômetro de 3 eixos com interface serial RS422 de saída de ±42mA 256kHz e conversor de corrente para frequência de alta precisão ±42mA 256kHz
A série AVI-F Conversão I/F O módulo é um conversor corrente/frequência de alta precisão com compensação de temperatura, que adota um método de integração de carga e pode converter continuamente os sinais de corrente de três acelerômetros simultaneamente. A saída do conversor I/F inclui um modo de saída de pulsos e também adiciona a função de temporização da porta serial 422 para enviar o número acumulado de pulsos. Os componentes utilizados nesta série de produtos são 100% fabricados no país, com uma gama de até [inserir valor aqui]. ±42mA.
