Circuito de conversão de tensão para frequência (V/F) de alta frequência de saída, módulo de sinal de acelerômetro compacto de 3 eixos com baixa deriva térmica e consumo de corrente de ±80mA

Circuito de conversão de tensão para frequência (V/F) de alta frequência de saída, módulo de sinal de acelerômetro compacto de 3 eixos com baixa deriva térmica e consumo de corrente de ±80mA

A série AVI-B conversão de corrente/frequência O módulo adota um método de integração de carga e pode converter continuamente os sinais de corrente de três acelerômetros simultaneamente. Os três acelerômetros funcionam independentemente, sem interferir uns nos outros. A faixa e o fator de escala desta série de produtos são ajustáveis, com uma faixa máxima de ±80mA. Possui características como tamanho reduzido, posição zero pequena e baixo coeficiente de temperatura.

  • Número da peça, :

    AVI-B

  • Pedido (MOQ) :

    1
Consulte agora
Categorias
Novos Produtos
  • DESCRIÇÃO

Séries e parâmetros do produto



EspecificaçãoCondições de testeMínimoTípicoMáximoUnidade
Frequência máxima de saídaTemperatura máxima--512kHz
Posição zero F0Temperatura máxima060100nA
Estabilidade zeroTeste de temperatura constante 1020ppm
Coeficiente de temperatura do fator de escalaFaixa completa de temperatura-12ppm/℃
Assimetria do fator de escalaI=±1mA, TC =25℃0 30ppm
fator de escala não linearidade abrangenteFaixa de temperatura completa 1mA ≤ | I | ≤ FS-3050ppm
Estabilidade durante a inicializaçãoI=±1mA, TC =25℃ 1020ppm
Repetibilidade de potência sucessiva emI=±1mA, TC =25℃ 1020ppm
Faixa de temperatura de trabalho TC -45 85℃
Dimensões do produto48*40*11mm
Formulário de interfaceJ30JZ/LN21ZKWA000

Processo de produção

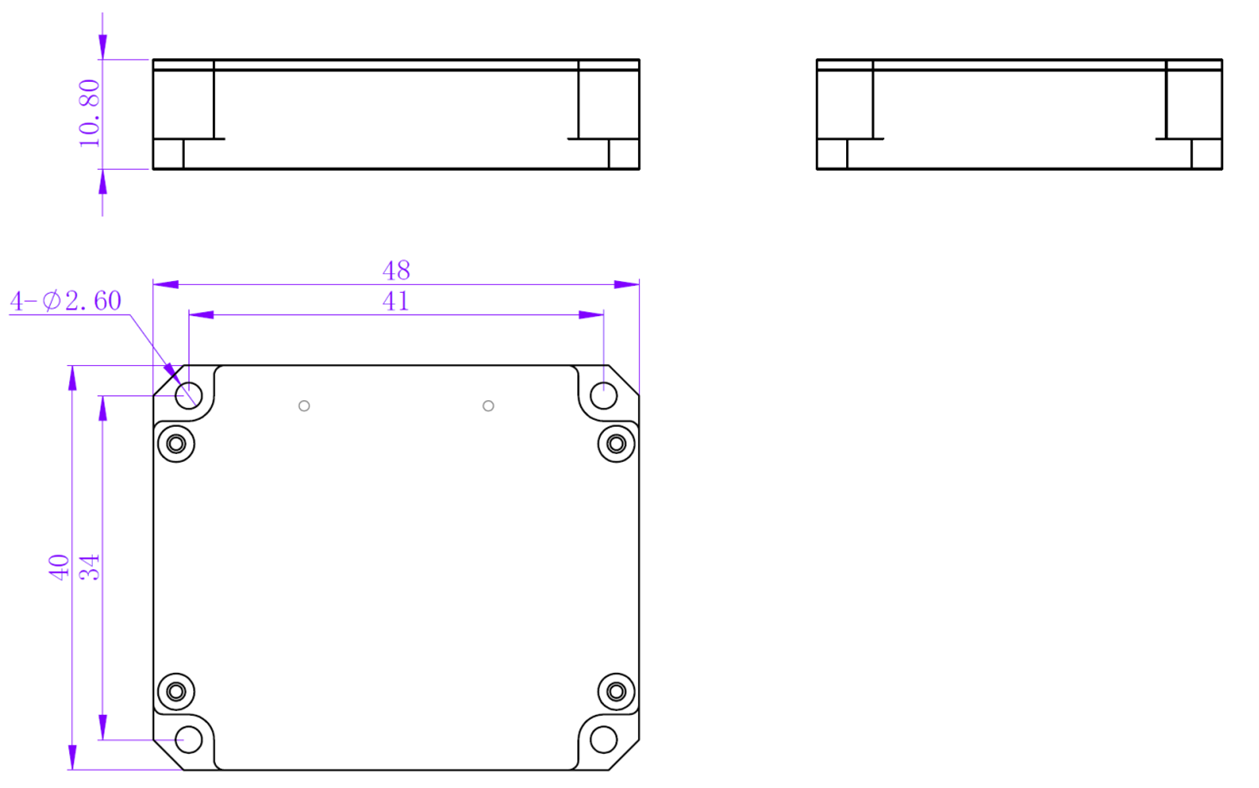

Dimensões do produto

AVI-B

Cenários de aplicação

Placa V/F aplicativo
A placa V/F (Tensão para Frequência) foi projetada para condicionamento e digitalização robustos de sinais em sistemas industriais de sensoriamento e controle, sendo ideal para leitura precisa de sensores, transmissão por cabos longos, aquisição de dados de PLC/MCU e aplicações de monitoramento em ambientes agressivos. Ela converte sinais de tensão analógica de baixo nível em uma saída de frequência com forte imunidade a ruídos, oferecendo desempenho estável em diferentes faixas de temperatura, ampla compatibilidade de entrada, integração compacta em nível de placa e fiação/instalação simplificada para rápida implantação do sistema.
Contate-nos
MEMS accelerometer for UAV
VANT
MEMS accelerometer for robots
Robôs
MEMS accelerometers are used in autonomous driving
Condução Autônoma

Perguntas frequentes

Q1: Qual é a principal função deste produto?
A: A série AVI-B é um módulo de conversão tensão/frequência (V/F) que utiliza um método de integração de carga para converter simultaneamente e continuamente os sinais de corrente de um acelerômetro triaxial e gerar os sinais de frequência correspondentes. Cada canal opera de forma independente, sem interferir nos demais.

Q2: Qual é a faixa de entrada atual?
A: A faixa de entrada máxima suportada é de ±80mA, e a faixa e o fator de escala são ajustáveis ​​para atender às necessidades de diferentes sensores.

P3: Quais são os requisitos de energia?
A: VCC = +15V ±3%
VEE = -15V ±3%
VDD = +5V ±3%
Baixo consumo de energia, corrente em regime permanente: ≤0,05A para fontes de alimentação de +15V e -15V, ≤0,10A para fonte de alimentação de +5V.
