Conversor de tensão para frequência de alta precisão ±80mA Saída de 512kHz Módulo de sinal de acelerômetro de 3 eixos compacto e de baixo consumo

Conversor de tensão para frequência de alta precisão ±80mA Saída de 512kHz Módulo de sinal de acelerômetro de 3 eixos compacto e de baixo consumo

A série AVI-C Conversão V/F O módulo é um conversor de tensão/frequência de alta precisão que utiliza integração de carga para converter continuamente os sinais de corrente de três acelerômetros simultaneamente. Os componentes utilizados nesta série de produtos são 100% fabricados no país, com uma faixa de até ±80mA. Possui características como tamanho reduzido, baixo consumo de energia, baixa temperatura e controle autônomo.

  • Número da peça, :

    AVI-C

  • Pedido (MOQ) :

    1
Consulte agora
Categorias
Novos Produtos
  • DESCRIÇÃO

Séries e parâmetros do produto



EspecificaçãoCondições de testeMínimoTípicoMáximoUnidade
Frequência máxima de saídaTemperatura máxima--512kHz
Posição zero F0Temperatura máxima060100nA
Estabilidade zeroTeste de temperatura constante 1020ppm
Coeficiente de temperatura do fator de escalaFaixa completa de temperatura-12ppm/℃
Assimetria do fator de escalaI=±1mA, TC =25℃0 30ppm
fator de escala não linearidade abrangenteFaixa de temperatura completa 1mA ≤ | I | ≤ FS-3050ppm
Erro de sinal pequeno0,01uA≤|I|≤1mA  0,5Hz
Estabilidade durante uma única inicialização.I=±1mA, TC =25℃ 1020ppm
Repetibilidade de potência sucessiva emI=±1mA, TC =25℃ 1020ppm
Faixa de temperatura de trabalho TC -45 85℃
Dimensões do produto48*40*8mm
Formulário de interfaceCabo de alimentação com plugue duplo em linha

Processo de produção

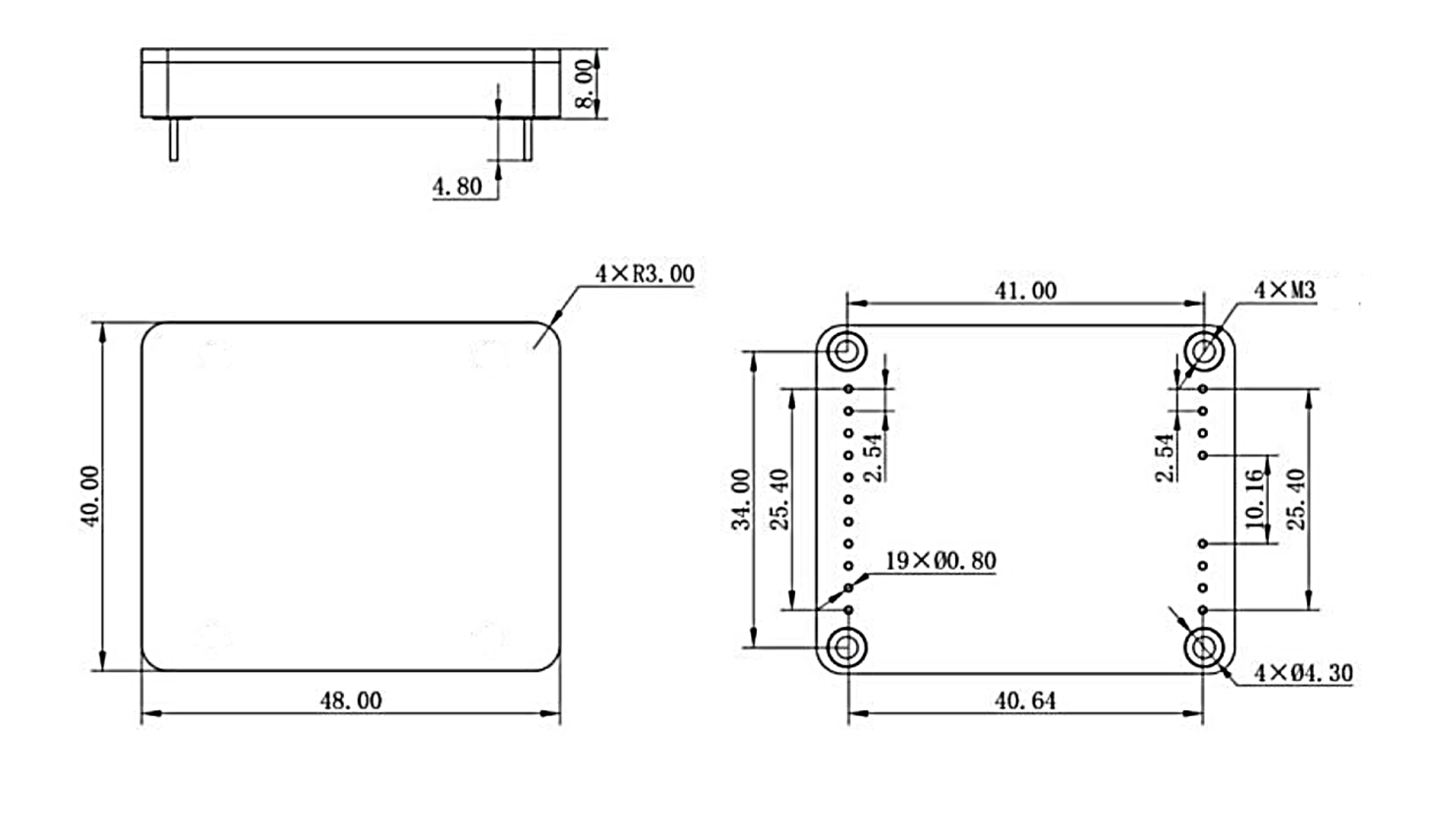

Dimensões do produto

AVI-C

Cenários de aplicação

Placa V/F aplicativo
A placa V/F (Tensão para Frequência) foi projetada para condicionamento e digitalização robustos de sinais em sistemas industriais de sensoriamento e controle, sendo ideal para leitura precisa de sensores, transmissão por cabos longos, aquisição de dados de PLC/MCU e aplicações de monitoramento em ambientes agressivos. Ela converte sinais de tensão analógica de baixo nível em uma saída de frequência com forte imunidade a ruídos, oferecendo desempenho estável em diferentes faixas de temperatura, ampla compatibilidade de entrada, integração compacta em nível de placa e fiação/instalação simplificada para rápida implantação do sistema.
Contate-nos
MEMS accelerometer for UAV
VANT
MEMS accelerometer for robots
Robôs
MEMS accelerometers are used in autonomous driving
Condução Autônoma

Perguntas frequentes

Q1: Qual é a função deste produto?
A série AVI-C é um circuito de conversão tensão/frequência de alta precisão que pode converter simultaneamente o sinal de corrente (máximo ±80mA) de um acelerômetro triaxial em um sinal de frequência de até 512kHz. É adequado para sistemas de navegação inercial, medição industrial e condicionamento de sinais de sensores.

Q2: Qual é a diferença em relação à série AVI-B?
A: AVI-C: Utilizando componentes produzidos internamente, apresenta tamanho reduzido (48×40×8mm), baixo consumo de energia, baixa variação de temperatura e alta controlabilidade.
AVI-B: Ligeiramente mais espesso (48×40×11mm), oferece alta versatilidade.
Embora os dois modelos ofereçam desempenho semelhante, o AVI-C enfatiza a miniaturização e a produção nacional.

P3: Quais são os requisitos de energia?
A: VCC = +15V ±3%
VEE = -15V ±3%
VDD = +5V ±3%
Baixo consumo de energia: corrente de alimentação de +15V e -15V ≤0,03A, corrente de alimentação de +5V ≤0,10A.
