T700-I

T700-I

A série T700-I é uma saída digital sensor de inclinação tri-eixo, equipado com um conversor A/D de 16 bits de alta precisão e gera o valor de inclinação do eixo duplo por meio de um algoritmo de filtragem de ordem n. As interfaces de saída RS232, RS485, RS422, TTL, Modbus e barramento CAN são opcionais. O produto pode corrigir o desvio de temperatura do sensor com base no monitoramento das mudanças de temperatura do sensor de temperatura integrado, garantindo a repetibilidade do produto em ambientes de baixa e alta temperatura. Produza a frequência correspondente de 100Hz.

Parte não, :
T700-I
Pedido (quantidade mínima) :
1
Eixo de medição :
Tri-axis tilt angle monitoring (single-axis optional)
Alta resolução :
0.002°

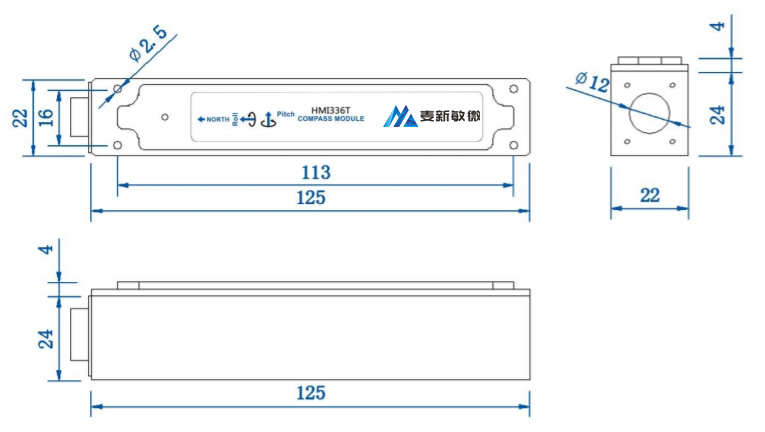

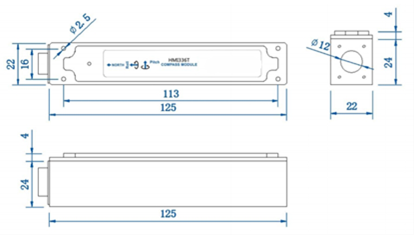

Tamanho :
125*22*28mm (can be customized)
Entrada de tensão :
DC 9~36V (DC 5V can be customized)
Temperatura de operação ampla :
-40～+85℃
Nível de proteção :
IP67 (IP68 can be customized)
Precisão :
0.01°

Pergunte agora

Download

Categorias

como podemos ajudá-lo

Você pode entrar em contato conosco da maneira que for mais conveniente para você. Estamos disponíveis 24 horas por dia, 7 dias por semana, por e-mail ou telefone.

Produtos Relacionados

T7-B

A série T7-B é um monitor fotovoltaico digital de pequeno volume da Micro-Magic Inc inclinômetro com faixa máxima de ângulo de medição de eixo único 360 °, precisão de 0,3 ° e saída TTL de 3,3 V. Devido ao sistema de controle MCU integrado, a linearidade da saída do sensor é corrigida duas vezes, compensando a diminuição da precisão causada pela correção insuficiente nos modelos analógicos. Adotando a medição sem contato da quantidade original, ele pode gerar a inclinação da atitude atual em tempo real e é simples de usar, sem a necessidade de recuperar as mudanças relativas das duas superfícies para instalação. É controle de automação industrial, monitoramento de desvio de vento, medição de inclinação, ajuste horizontal, monitoramento vertical e registro de atitude; Máquinas de engenharia, instrumentos de levantamento e mapeamento, etc.

T7-C

A série T7-C é uma nova geração de dispositivos digitais de pequeno volume Sensores de inclinação MEMS lançado pela Micro-Magic Inc Hi-Tech Company. Ele possui uma unidade integrada de inclinação gravitacional terrestre de canal duplo que mede a aceleração dinâmica da gravidade e a converte em mudanças no ângulo de inclinação. Isto permite a medição dos ângulos de rotação e inclinação da saída do sensor em relação ao plano horizontal. Possui modo de saída como padrão de interface de nível RS232, RS485, RS422, Modbus, TTL opcional. Devido ao sistema de controle MCU integrado, a linearidade da saída do sensor é corrigida duas vezes, o que compensa a diminuição na precisão causada pela correção insuficiente do tipo analógico.

T70-A

O T70-A é um eixo duplo sensor de inclinação digital desenvolvido pela Micro-Magic Inc Hi-Tech Company para seu módulo de medição de inclinação componente MEMS. Ele adota o protocolo RTU Modbus e seus componentes principais internos são 100% produzidos na China, incluindo processador MCU, conversor A/D e circuito de energia, circuito de saída, etc. Todos os produtos foram calibrados, compensados por temperatura e testados quanto ao envelhecimento e estabilidade a longo prazo antes de saírem da fábrica. Cada processo é preciso e rigoroso para garantir confiabilidade sob diferentes condições de trabalho e ciclos de uso de longo prazo.

T70-B

A série T70-B é uma sensor de inclinação de eixo duplo para as áreas de controle de instalações industriais e medição de ângulos de inclinação perigosos e à prova de explosão. O MCU interno, o módulo de ângulo de inclinação MEMS, o circuito de alimentação e o circuito de saída foram otimizados para projeto de proteção. Antes de sair da fábrica, cada produto passou por uma calibração e compensação completa da faixa de temperatura e um teste de estabilidade de longo prazo de duas semanas para garantir que mantém os melhores indicadores de desempenho sob diferentes condições de trabalho e ciclos de teste de longo prazo. O produto integra dois protocolos de saída digital e múltiplas interfaces de saída.

T70-C

T70-C é um tamanho pequeno sensor de inclinação de saída de corrente de eixo único desenvolvido pela Micro-Magic Inc Hi-Tech Company. A corrente de saída é 4~20mA, 0~20mA, 0~24mA opcional. Devido à unidade de inclinação integrada da mais recente tecnologia de produção microeletromecânica, é pequeno em tamanho e baixo consumo de energia. A temperatura de trabalho atinge o nível industrial -40~+85℃. A transmissão de longa distância pode atingir mais de 2.500 metros. Possui forte capacidade de interferência anti-eletromagnética e pode ser adaptado ao meio ambiente. Trabalho de longo prazo em ambientes industriais agressivos.

T70-D

T70-D é uma saída de relé de alto desempenho interruptor de inclinação digital de canal duplo de eixo único lançado pela Micro-Magic Inc Hi-Tech Company. O produto possui uma faixa de medição de 0 ~ ± 180 ° e dois circuitos de saída de relé integrados. Quando o valor do ângulo de inclinação for maior que o limite de alarme predefinido, um sinal de relé de contato não indutivo (corrente de acionamento 1A) será emitido e a válvula solenóide será aberta para realizar o nivelamento hidráulico correspondente da perna. O limite do alarme é calibrado na fábrica e os usuários também podem definir o limite do ângulo do alarme por conta própria.

T70-E

T70-E é uma saída de relé de alto desempenho interruptor de inclinação de canal único de eixo duplo lançado pela Micro-Magic Inc Hi-Tech Company. O produto possui uma faixa de medição de 0 ~ ± 90 ° e dois circuitos de saída de relé integrados. Quando o valor do ângulo de inclinação for maior que o limite de alarme predefinido, um sinal de relé de contato não indutivo (corrente de acionamento 1A) será emitido e a válvula solenóide será aberta para realizar o nivelamento hidráulico correspondente da perna. O limite do alarme é calibrado na fábrica e os usuários também podem definir o limite do ângulo do alarme por conta própria.

T70-FA

T70-FA é um interruptor de alta precisão de 0,01 °, tamanho pequeno, baixo consumo de energia, alta consistência e estabilidade, interruptor de inclinação de 4 fases e 4 vias de eixo duplo lançado pela Micro-Magic Inc Hi-Tech Company. A temperatura de trabalho atinge o grau industrial -40 ℃ -85 ℃, e o limite de alarme do ponto de ação da chave é calibrado na fábrica. É equipado com software de depuração de computador, e o ponto de ação do interruptor e o tempo de atraso do gatilho podem ser definidos pelo usuário. O produto é projetado com precisão, compensando novamente a temperatura e a linearidade, integrando funções de proteção abrangentes, como curto-circuito, alta tensão instantânea, polaridade, sobretensão, etc.

T70-FB

T70-FB é um 0,01° de alta precisão, tamanho pequeno, baixo consumo de energia, alta consistência e estabilidade, eixo duplo 4 fases e 2 vias interruptor de inclinação lançado pela Micro-Magic Inc Hi-Tech Company. A temperatura de trabalho atinge o grau industrial -40 ℃ -85 ℃, e o limite de alarme do ponto de ação da chave é calibrado na fábrica. É equipado com software de depuração de computador, e o ponto de ação do interruptor e o tempo de atraso do gatilho podem ser definidos pelo usuário. O produto é projetado com precisão, compensando novamente a temperatura e a linearidade, integrando funções de proteção abrangentes, como curto-circuito, alta tensão instantânea, polaridade, sobretensão, etc.

T70-FC

T70-FC é um interruptor de alta precisão de 0,01 °, tamanho pequeno, baixo consumo de energia, alta consistência e estabilidade, tipo de saída de interruptor de 1 canal de alta precisão, interruptor de ângulo de inclinação de medição de atitude vertical horizontal 360 ° em qualquer direção, lançado pela Micro- Empresa de alta tecnologia Magic Inc. A temperatura de trabalho atinge o grau industrial -40 ℃ -85 ℃, e o limite de alarme do ponto de ação da chave é calibrado na fábrica. É equipado com software de depuração de computador, e o ponto de ação do interruptor e o tempo de atraso do gatilho podem ser definidos pelo usuário. O produto é projetado com precisão, compensando novamente a temperatura e a linearidade, integrando funções de proteção abrangentes, como curto-circuito, alta tensão instantânea, polaridade, sobretensão, etc.

T70-H

O T70-H é um sensor de inclinação digital de eixo duplo pela Micro-Magic Inc Hi-Tech Company, integrando padrão industrial RTU Modbus e protocolos hexadecimais 0x68; Saída RS232, RS485, RS422, TTL opcional. Visando principalmente mercados de aplicativos com grandes limitações em volume, custo e taxa de localização. Devido à unidade de inclinação do processo de produção microeletromecânica MEMS integrada, possui um pequeno volume, baixo consumo de energia, alta consistência e estabilidade, forte resistência à interferência eletromagnética externa e forte capacidade de suportar impacto e vibração. Fabricar equipamentos de produção nacional e superar barreiras tecnológicas em pesquisa e desenvolvimento independentes.

T70-J

T70-J é um eixo duplo de 4 vias e 2 vias desenvolvido internamente interruptor de ângulo de inclinação para módulo de medição de ângulo de inclinação de componente da Micro-Magic Inc. Ele adota o protocolo RTU Modbus e possui componentes principais internos, incluindo processador MCU, unidade de inclinação MEMS, circuito de alimentação, circuito de saída e outros componentes produzidos internamente. Fabricar equipamentos produzidos internamente e superar barreiras à pesquisa independente e tecnologia de desenvolvimento.

T70-K

T70-J é um eixo duplo de 4 vias e 4 vias desenvolvido internamente interruptor de ângulo de inclinação para módulo de medição de ângulo de inclinação de componente da Micro-Magic Inc. Ele adota o protocolo RTU Modbus e possui componentes principais internos, incluindo processador MCU, unidade de inclinação MEMS, circuito de alimentação, circuito de saída e outros componentes produzidos internamente. Fabricar equipamentos produzidos internamente e superar barreiras à pesquisa independente e tecnologia de desenvolvimento.

T700-A

T700-A é uma saída digital sensor de inclinação de eixo duplo com um conversor A/D de 16 bits de alta precisão integrado e pode medir o ângulo de inclinação e inclinação da saída do sensor em relação ao plano horizontal por meio de um algoritmo de filtro de ordem n. Interface de saída RS232, RS485, RS422, TTL, Modbus, PWM, CANbus são opcionais. O produto pode corrigir o desvio de temperatura do sensor de acordo com a mudança de temperatura de monitoramento do sensor de temperatura integrado, garantindo a repetibilidade do produto em ambientes de baixa e alta temperatura. Frequência correspondente de saída 100HZ.

T700-E

O T700-E é uma tensão analógica sensor de inclinação de eixo duplo. Os usuários só precisam coletar o valor da tensão do sensor para calcular o ângulo de inclinação atual do objeto. O pêndulo sólido integrado (MEMS) mede mudanças no campo de gravidade estática, converte-as em mudanças de ângulo de inclinação e as envia através de tensão (0 ~ 10 V, 0,5-4,5 V, 0 ~ 5 V opcional). O produto adota um princípio de medição sem contato e pode gerar a atitude atual e o ângulo de inclinação em tempo real. É pequeno e tem boa capacidade de resistir a choques e vibrações. É especialmente adequado para máquinas de aplicação e outros ambientes industriais agressivos.

T700-F

T700-F é uma saída de corrente industrial padrão de eixo duplo sensor de inclinação. A corrente padrão é 4-20mA, 0-20mA e 0-24MA, que pode ser selecionada para transmissão de longa distância de 2.000 metros. O produto adota o mais recente processo de produção de detecção MEMS, que compensa e corrige com precisão erros de temperatura e linearidade. Possui alta precisão, tamanho pequeno, alta tecnologia de embalagem, boa resistência à vibração, anti-RF integrado e adota circuitos de interferência anti-eletromagnética, especialmente adequados para máquinas subterrâneas sem escavação e outros ambientes industriais agressivos.

T700-I

A série T700-I é uma saída digital sensor de inclinação tri-eixo, equipado com um conversor A/D de 16 bits de alta precisão e gera o valor de inclinação do eixo duplo por meio de um algoritmo de filtragem de ordem n. As interfaces de saída RS232, RS485, RS422, TTL, Modbus e barramento CAN são opcionais. O produto pode corrigir o desvio de temperatura do sensor com base no monitoramento das mudanças de temperatura do sensor de temperatura integrado, garantindo a repetibilidade do produto em ambientes de baixa e alta temperatura. Produza a frequência correspondente de 100Hz.

T7000-A

T7000-A é uma saída de corrente industrial padrão de alta precisão sensor de inclinação de eixo duplo. A saída RS232 pode ser usada para transmissão de longa distância de 2.000 metros. O pêndulo sólido integrado (MEMS) converte a mudança do campo de gravidade estática em uma mudança de ângulo de inclinação medindo a mudança do campo de gravidade estática. O produto faz compensação e correção precisas para erros de temperatura e erros de linearidade, alta precisão, bom circuito anti-vibração e interferência anti-eletromagnética, especialmente adequado para a aplicação de máquinas subterrâneas sem escavação e outros ambientes industriais agressivos.

T7000-B

A série T7000-B é uma saída de corrente de alto desempenho sensor de inclinação de eixo único. A faixa de medição é de 0-±180° (0-360°), com precisão máxima de 0,008°. Ele pode gerar correntes analógicas padrão de 4-20mA, 0-20mA e 0-24mA, com opções RS232 e RS485 disponíveis simultaneamente. Boas características anti-interferência, adequadas para transmissão de sinal de longa distância. O produto é fácil de instalar e usar, com múltiplas opções de saída, resistente a interferências eletromagnéticas externas e forte capacidade de suportar vibrações e impactos, adequado para medição de ângulos em ambientes de controle industrial, como topografia e mapeamento.

T7000-C

A série T7000-C é uma saída de corrente de alto desempenho sensor de inclinação de eixo duplo. A faixa de medição é de eixo duplo ± 90° com precisão máxima de 0,008°. Ele pode gerar correntes analógicas padrão de 4-20mA, 0-20mA e 0-24mA, com opções RS232 e RS485 disponíveis simultaneamente. Boas características anti-interferência, adequadas para transmissão de sinal de longa distância. O produto é fácil de instalar e usar, com múltiplas opções de saída, resistente a interferências eletromagnéticas externas e forte capacidade de suportar vibrações e impactos, adequado para medição de ângulos em ambientes de controle industrial, como topografia e mapeamento.

T7000-D

A série T7000-D é uma saída de tensão de alto desempenho sensor de inclinação de eixo duplo com faixa de medição ± 90° e precisão máxima de 0,008°. Ele pode produzir tensões analógicas padrão de 0-5 V e 0-10 V, com opções RS232 e RS485 disponíveis simultaneamente. Boas características anti-interferência, adequadas para transmissão de sinal de longa distância. O produto é fácil de instalar e usar, com múltiplas opções de saída, resistente a interferências eletromagnéticas externas e forte capacidade de suportar vibrações e impactos, adequado para medição de ângulos em ambientes de controle industrial, como topografia e mapeamento.

great Anti-vibration Performance Tilt Sensor

T7000-E

A série T7000-E é uma saída de tensão de alto desempenho sensor de inclinação de eixo único com faixa de medição ±180 °(0~±360° opcional) e precisão máxima de 0,008 °. Ele pode produzir tensões analógicas padrão de 0-5 V e 0-10 V, com opções RS232 e RS485 disponíveis simultaneamente. Boas características anti-interferência, adequadas para transmissão de sinal de longa distância. O produto é fácil de instalar e usar, com múltiplas opções de saída, resistente a interferências eletromagnéticas externas e forte capacidade de suportar vibrações e impactos, adequado para medição de ângulos em ambientes de controle industrial, como topografia e mapeamento.

T7000-F

T7000-F é uma saída de tensão industrial padrão de alta precisão sensor de inclinação de eixo duplo com tensão padrão de 0 ~ 5 V e 0,5 ~ 4,5 V (0 ~ 10 V opcional). Ao mesmo tempo, a saída RS232 pode ser usada para transmissão de longa distância de 2.000 metros. O produto faz compensação e correção precisas para erros de temperatura e erros de linearidade, alta precisão, bom circuito antivibração e interferência antieletromagnética, especialmente adequado para a aplicação de máquinas subterrâneas sem escavação e outros ambientes industriais agressivos.

T7000-H

O T7000-H é um equipamento de ultra-alta precisão totalmente compensado por temperatura sensor de inclinação de eixo duplo com uma resolução de 0,0005°, uma precisão de 0,001° e um desvio de temperatura de 0,0005°/℃. As interfaces de saída RS232, RS485, RS422, Modbus e TTL são opcionais. O produto está equipado com software de computador profissional, medição e gravação de dados. O recurso de instalação sem contato possui excelente integração de sistema, instalação conveniente e conveniente. Tem a capacidade de resistir à interferência eletromagnética externa e suportar fortes impactos e vibrações, e tem uma vantagem absoluta em produtos pares domésticos.

Quick Contact

Se você tiver alguma dúvida ou precisar de ajuda, não hesite em entrar em contato com nossa equipe

sales@memsmag.com tech_support@memsmag.com

+8618151836753

Adicionar : Binjiang, Hangzhou, China.

CATEGORIAS DE PRODUTOS

TAGS QUENTES

Subscibe To Newsletter

Continue lendo, mantenha-se informado, inscreva-se e convidamos você a nos dizer o que pensa.

Xml política de Privacidade blog Mapa do site

Deixe um recado

Se você está interessado em nossos produtos e deseja saber mais detalhes, deixe uma mensagem aqui, responderemos o mais breve possível.

Lar

Produtos

Contate-nos

Parâmetro	Condições	T700-I-10	T700-I-30	T700-I-60	T700-I-90	Unidade
Faixa de medição		±10	±30	±60	±90	°
Eixo de medição		X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z
Desvio de temperatura zero	-40～85°	±0,008	±0,008	±0,008	±0,008	°/℃
Coeficiente de temperatura de sensibilidade	-40～85°	≤100	≤100	≤100	≤100	ppm/℃
Resposta de frequência	Resposta CC	100	100	100	100	Hz
Resolução		0,001	0,001	0,001	0,001	°
Precisão	-40～85°	0,01	0,02	0,03	0,05	°
Estabilidade a longo prazo	-40～85°	<0,013	<0,022	<0,031	<0,054	°
Hora de início de inicialização		0,2				s
Tempo de resposta		0,01				s
Taxa de saída	5 Hz, (15 Hz, 35 Hz, 50 Hz podem ser definidos) (RS485 não possui esta função)
Sinal de saída	RS232/RS485/RS422/TTL/ CAN/(MODBUS opcional)
Hora média de trabalho	≥55.000 horas/tempo
Resistência ao impacto	20000g, 0,5 ms, 3 vezes/eixo
Antivibração	10 gramas、10～1000Hz
Resistência de isolamento	≥100MΩ
Nível à prova d'água	IP67
Cabo	Comprimento padrão de 1,5 m, resistente ao desgaste, à prova de óleo, ampla temperatura, cabo blindado 4 * 0,3 mm2
Peso	150g (excluindo caixa de embalagem)
