T700-C

T700-C

O T700-C é uma saída digital (X, Y, Z) sensor de inclinação de três eixos com um conversor A/D de 16 bits de alta precisão integrado e, por meio de um algoritmo de filtragem de ordem n, os valores de inclinação X, Y, Z da saída final. A interface de saída possui RS232, RS485, RS422, TTL, Modbus e Canopen opcionais. O produto pode corrigir o desvio de temperatura do sensor com base nas mudanças de temperatura monitoradas pelo sensor de temperatura integrado para garantir a repetibilidade do produto em ambientes de baixa e alta temperatura. Frequência correspondente de saída 100HZ.

Parte não, :
T700-C
Pedido (quantidade mínima) :
1
Eixo de medição :
Tri-axis tilt angle monitoring (single-axis optional)
Alta resolução :
0.005°

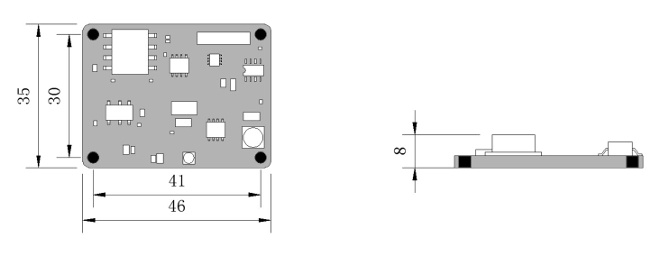

Tamanho :
46*35*8mm (can be customized)
Entrada de tensão :
DC 9~36V (DC 5V can be customized)
Temperatura de operação ampla :
-40～+85℃
Nível de proteção :
IP66
Precisão :
0.02°

Pergunte agora

Download

Categorias

como podemos ajudá-lo

Você pode entrar em contato conosco da maneira que for mais conveniente para você. Estamos disponíveis 24 horas por dia, 7 dias por semana, por e-mail ou telefone.

Produtos Relacionados

C9-A

C9-A é um de alta precisão Bússola eletrônica 3D lançado pela Micro-Magic Inc Hi-Tech Company, que apresenta tecnologia avançada de patente de compensação 3D dos Estados Unidos, permitindo que dados de direção precisos sejam fornecidos mesmo em um ângulo de inclinação do produto de ± 40 °. O produto tem tamanho pequeno, baixo consumo de energia e pode ser aplicado em diversas áreas, como estabilidade de antenas, veículos e integração de sistemas. Sua alta resistência sísmica e confiabilidade também permitem que a bússola funcione normalmente em ambientes extremamente adversos, tornando-a mais adequada para os atuais sistemas miniaturizados de medição de alta precisão e de controle integrado.

C9-B

C9-B é um bidimensional de alta precisão (2D) bússola eletrônica lançado pela Micro-Magic Inc Hi-Tech Company, que mede ângulos de azimute de 0 a 360°. É equipado com tecnologia patenteada americana, um microcontrolador de nível industrial com alta confiabilidade e forte capacidade anti-interferência, e um sensor magnético de alta precisão e chip de driver. Ele integra interferência magnética forte e tecnologia de compensação de interferência magnética suave. Ele pode ser personalizado de acordo com as necessidades do cliente e pode integrar de forma fácil e rápida funções de bússola eletrônica em vários produtos.

C9-C

C9-C é um de alta precisão bússola eletrônica bidimensional lançado pela Micro-Magic Inc Hi-Tech Company, que mede ângulos de azimute de 0 a 360°. É equipado com tecnologia patenteada americana, um microcontrolador de nível industrial com alta confiabilidade e forte capacidade anti-interferência, e um sensor magnético de alta precisão e chip de driver. Ele integra interferência magnética forte e tecnologia de compensação de interferência magnética suave. Ele pode ser personalizado de acordo com as necessidades do cliente e pode integrar de forma fácil e rápida funções de bússola eletrônica em vários produtos.

C90-A

C90-A é um de alta precisão Bússola eletrônica 3D usando algoritmos avançados de calibração de ferro duro e macio para fornecer informações de direção de alta precisão dentro de uma faixa de ângulo de 65°. Possui características de tamanho pequeno e baixo consumo de energia, tornando-o mais adequado para sistemas de medição sensíveis ao volume de energia. Este produto vem com compensação magnética forte, magnética suave e de inclinação, e a bússola produz valores de medição de alta precisão após a calibração. O fluxgate de três eixos integrado com tecnologia patenteada calcula a direção em tempo real por meio do processador central e usa um acelerômetro de três eixos para compensar o ângulo de inclinação, permitindo fornecer dados de direção precisos mesmo em ambientes extremamente adversos.

C90-B

C90-B é uma atitude de alta precisão Bússola eletrônica 3D usando algoritmos avançados de calibração de ferro duro e macio para fornecer informações de direção de alta precisão dentro de uma faixa de rotação de 360 ° e ângulo de inclinação total de +/- 90 °. Possui características de tamanho pequeno e baixo consumo de energia, tornando-o mais adequado para sistemas de medição sensíveis ao volume de energia. Este produto vem com compensação magnética rígida, magnética suave e de inclinação, e a bússola produz valores de medição de alta precisão após a calibração. O fluxgate de três eixos integrado com tecnologia patenteada calcula a direção em tempo real por meio do processador central e usa um acelerômetro de três eixos para compensar o ângulo de inclinação, permitindo fornecer dados de direção precisos mesmo em ambientes extremamente adversos.

C90-C

C90-C é uma atitude de alta precisão Bússola eletrônica 3D, usando algoritmos avançados de calibração de ferro duro e macio para fornecer informações de direção de alta precisão dentro de uma faixa de rotação de 360 ° e ângulo de inclinação total de +/- 90 °. Possui características de tamanho pequeno e baixo consumo de energia, tornando-o mais adequado para sistemas de medição sensíveis ao volume de energia. A atitude precisa do transportador de saída do produto pode ser usada em sistemas com rotação total de atitude. Este produto vem com compensação magnética forte, magnética suave e de inclinação, e a bússola produz valores de medição de alta precisão após a calibração

C900-A

C900-A é um equipamento de alta precisão Bússola eletrônica 3D usando algoritmos avançados de calibração de ferro duro e macio para fornecer informações de direção de alta precisão dentro da faixa de ângulo de 80 °. Possui características de tamanho pequeno e baixo consumo de energia, tornando-o mais adequado para sistemas de medição sensíveis ao volume de energia. Este produto vem com compensação magnética rígida, magnética suave e de inclinação, e a bússola produz valores de medição de alta precisão após a calibração. O fluxgate de três eixos integrado com tecnologia patenteada calcula a direção em tempo real por meio do processador central e usa um acelerômetro de três eixos para compensar o ângulo de inclinação, permitindo fornecer dados de direção precisos mesmo em ambientes extremamente adversos.

C900-B

C900-B é um equipamento de alta precisão Bússola eletrônica 3D usando algoritmos avançados de calibração de ferro duro e macio para fornecer informações de direção de alta precisão dentro da faixa de ângulo de 80 °. Possui características de tamanho pequeno e baixo consumo de energia, tornando-o mais adequado para sistemas de medição sensíveis ao volume de energia. Este produto vem com compensação magnética rígida, magnética suave e de inclinação, e a bússola produz valores de medição de alta precisão após a calibração. O fluxgate de três eixos integrado com tecnologia patenteada calcula a direção em tempo real por meio do processador central e usa um acelerômetro de três eixos para compensar o ângulo de inclinação, permitindo fornecer dados de direção precisos mesmo em ambientes extremamente adversos.

C9000-A

C9000-A é uma atitude completa de 6 eixos de alta precisão bússola eletrônica lançado pela Micro-Magic Inc Hi-Tech Company. É cilíndrico e consiste em um microcontrolador de nível industrial com alta confiabilidade e forte capacidade anti-interferência, bem como sensores de inclinação de alta precisão, sensores magnéticos e chips de acionamento. Os algoritmos de calibração magnética forte e suave desenvolvidos de forma independente permitem que a bússola elimine a influência de campos magnéticos mesmo em ambientes com interferência de campo magnético por meio de algoritmos de calibração; O algoritmo patenteado de compensação de inclinação compensa o rumo de uma grande variedade de ângulos de inclinação.

C9000-B

C9000-B é uma atitude completa de 6 eixos de alta precisão bússola eletrônica lançado pela Micro-Magic Inc Hi-Tech Company. É um formato retangular com largura de apenas 1,9 cm e consiste em um microcontrolador de nível industrial com alta confiabilidade e forte capacidade anti-interferência, além de sensores de inclinação de alta precisão, sensores magnéticos e chips de acionamento. Os algoritmos de calibração magnética forte e suave desenvolvidos de forma independente permitem que a bússola elimine a influência de campos magnéticos mesmo em ambientes com interferência de campo magnético por meio de algoritmos de calibração; O algoritmo patenteado de compensação de inclinação compensa o rumo de uma grande variedade de ângulos de inclinação.

C9000-CD

C9000-CD é uma atitude de alta precisão Bússola eletrônica 3D usando algoritmos avançados de calibração de ferro duro e macio para fornecer informações de direção de alta precisão dentro de uma faixa de rotação de 360 ° e ângulo de inclinação total de +/- 90 °. Possui características de tamanho pequeno e baixo consumo de energia, tornando-o mais adequado para sistemas de medição sensíveis ao volume de energia. O produto vem com compensação magnética forte, magnética suave e de inclinação, e a bússola produz valores de medição de alta precisão após a calibração. O fluxgate de três eixos integrado com tecnologia patenteada calcula a direção em tempo real por meio do processador central e usa um acelerômetro de três eixos para compensar o ângulo de inclinação, permitindo fornecer dados de direção precisos mesmo em ambientes extremamente adversos.

C9000-D

C9000-D é uma atitude de alta precisão Bússola eletrônica 3D lançado pela Micro-Magic Inc Hi-Tech Company, integrando sinal digital de saída RS232 e analógico 4-20mA, saída 0-5V, nível à prova d'água IP67. Ele usa algoritmos avançados de calibração de ferro duro e macio para fornecer informações de direção de alta precisão dentro da faixa de rotação de 360° e ângulo de inclinação total de +/-90°. O C9000-D foi especialmente otimizado para aplicações no campo de inclinômetros de petróleo, tornando-o muito adequado para sistemas de inclinômetros. Ele pode gerar manualmente ou automaticamente informações sobre o ângulo de inclinação, o ângulo de azimute e o ângulo da superfície da ferramenta, e também pode gerar o tamanho atual do componente do campo magnético. Os usuários só precisam conectar o C9000-D ao circuito de transmissão de dados para formar um inclinômetro de alta precisão.

T7-A

A série T7-A é uma nova geração de micro-Magic Inc digitais de pequeno volume sensores de inclinação lançado pela MXMW Hi-Tech Company. Ele possui uma unidade integrada de inclinação gravitacional terrestre de canal duplo que mede a aceleração dinâmica da gravidade e a converte em mudanças no ângulo de inclinação. Isto permite a medição dos ângulos de rotação e inclinação da saída do sensor em relação ao plano horizontal. Possui modo de saída como padrão de interface de nível RS232, RS485, RS422, Modbus, TTL opcional. Devido ao sistema de controle MCU integrado, a linearidade da saída do sensor é corrigida duas vezes, o que compensa a diminuição na precisão causada pela correção insuficiente do tipo analógico.

T700-B

O T700-B é uma saída digital (X, Y, Z) sensor de inclinação de três eixos com um conversor A/D de 16 bits de alta precisão integrado e, por meio de um algoritmo de filtragem de ordem n, os valores de inclinação X, Y, Z da saída final. A interface de saída possui RS232, RS485, RS422, TTL, Modbus e Canopen opcionais. O produto pode corrigir o desvio de temperatura do sensor com base nas mudanças de temperatura monitoradas pelo sensor de temperatura integrado para garantir a repetibilidade do produto em ambientes de baixa e alta temperatura. Frequência correspondente de saída 100HZ. O produto é bom para monitoramento de edifícios perigosos.

T700-C

O T700-C é uma saída digital (X, Y, Z) sensor de inclinação de três eixos com um conversor A/D de 16 bits de alta precisão integrado e, por meio de um algoritmo de filtragem de ordem n, os valores de inclinação X, Y, Z da saída final. A interface de saída possui RS232, RS485, RS422, TTL, Modbus e Canopen opcionais. O produto pode corrigir o desvio de temperatura do sensor com base nas mudanças de temperatura monitoradas pelo sensor de temperatura integrado para garantir a repetibilidade do produto em ambientes de baixa e alta temperatura. Frequência correspondente de saída 100HZ.

T700-D

T700-D é uma saída digital (X, Y, Z) sensor de inclinação de três eixos lançado pela Micro-Magic Inc Hi-Tech Company para a área de controle de campo industrial. Ele possui um conversor A/D de 16 bits de alta precisão integrado e, por meio de um algoritmo de filtragem de ordem n, ele finalmente gera o valor do ângulo de inclinação do eixo X, Y, Z. As interfaces de saída RS232, RS485, RS422, TTL, Modbus e barramento CAN são opcionais. O produto pode corrigir o desvio de temperatura do sensor com base nas mudanças de temperatura monitoradas pelo sensor de temperatura integrado para garantir a repetibilidade do produto em ambientes de baixa e alta temperatura. Frequência correspondente de saída 100HZ.

T700-G

A série T700-G é uma saída digital sensor de inclinação de eixo duplo, equipado com um conversor A/D de 16 bits de alta precisão e gera o valor de inclinação do eixo duplo por meio de um algoritmo de filtragem de ordem n. As interfaces de saída RS232, RS485, RS422, TTL, Modbus e barramento CAN são opcionais. O produto pode corrigir o desvio de temperatura do sensor com base no monitoramento das mudanças de temperatura do sensor de temperatura integrado, garantindo a repetibilidade do produto em ambientes de baixa e alta temperatura. Produza a frequência correspondente de 100Hz.

C9-D

C9-D é um de alta precisão bússola eletrônica tridimensional lançado pela Micro-Magic Inc. Possui tecnologia de algoritmo de compensação tridimensional central autodesenvolvida, de modo que ainda pode fornecer dados de direção precisos mesmo quando o produto é inclinado em um ângulo de ± 40 °.O produto é pequeno e tem baixo consumo de energia. Ele pode ser usado em muitos campos, como estabilização de antenas, veículos e integração de sistemas. Sua alta resistência a choques e alta confiabilidade também permitem que a bússola funcione normalmente em ambientes extremamente severos, tornando-a mais adequada para as aplicações atuais miniaturizadas e de alta tensão. Sistema de controle integrado de medição precisa.

C9000-CV

C9000-CV é uma atitude de alta precisão Bússola eletrônica 3D lançado pela Micro-Magic Inc, integrando saída de sinal digital RS232 e analógico 4-20mA, saída 0-5V, nível à prova d'água IP67. Ele usa algoritmos avançados de calibração de ferro duro e macio para fornecer informações de direção de alta precisão dentro da faixa de rotação de 360° e ângulo de inclinação total de +/-90°. O C9000-CV foi especialmente otimizado para aplicações no campo de inclinômetros de petróleo, tornando-o muito adequado para sistemas de inclinômetros. Ele pode gerar manualmente ou automaticamente informações sobre o ângulo de inclinação, o ângulo de azimute e o ângulo da superfície da ferramenta, e também pode gerar o tamanho atual do componente do campo magnético. Os usuários só precisam conectar o C9000-CV ao circuito de transmissão de dados para formar um inclinômetro de alta precisão.

CG1000

CG1000 é uma nova geração de sistema de bússola para navios civis. Ele usa giroscópio de fibra óptica avançada e tecnologia de cálculo de amarração para medir de forma autônoma o movimento angular do navio e tem a capacidade de fornecer continuamente a direção, inclinação, rotação e outras informações do transportador para o mundo exterior, fornecendo suporte de informações básicas para a navegação do navio no mar.As bússolas giroscópicas de fibra óptica têm as vantagens de longa vida útil, livre de manutenção, curto tempo de inicialização, baixo custo e sem necessidade de substituição regular de bolas giroscópicas, que podem substituir completamente as bússolas giroscópicas tradicionais.

Quick Contact

Se você tiver alguma dúvida ou precisar de ajuda, não hesite em entrar em contato com nossa equipe

sales@memsmag.com tech_support@memsmag.com

+8618151836753

Adicionar : Binjiang, Hangzhou, China.

CATEGORIAS DE PRODUTOS

TAGS QUENTES

Subscibe To Newsletter

Continue lendo, mantenha-se informado, inscreva-se e convidamos você a nos dizer o que pensa.

Xml política de Privacidade blog Mapa do site

Deixe um recado

Se você está interessado em nossos produtos e deseja saber mais detalhes, deixe uma mensagem aqui, responderemos o mais breve possível.

Lar

Produtos

Contate-nos

Parâmetro	Condições	T700-C-10	T700-C-30	T700-C-60	T700-C-90	Unidade
Faixa de medição		±10	±30	±60	±90	°
Eixo de medição		X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z
Desvio de temperatura zero	-40～85°	±0,005	±0,005	±0,005	±0,005	°/℃
Coeficiente de temperatura de sensibilidade	-40～85°	≤100	≤100	≤100	≤100	ppm/℃
Resposta de frequência	Resposta DC	100	100	100	100	Hz
Resolução		0,005	0,005	0,005	0,005	°
Precisão		0,02	0,03	0,04	0,05	°
Estabilidade a longo prazo		<0,023	<0,035	<0,045	<0,054	°
Hora de início de inicialização		0,2				s
Tempo de resposta		0,01				s
Taxa de saída	5 Hz, (15 Hz, 35 Hz, 50 Hz, 100 Hz podem ser definidos) (RS485 não possui esta função)
Sinal de saída	RS232/RS485/RS422/TTL/PWM/ CAN/(MODBUS opcional)
Hora média de trabalho	≥45.000 horas/tempo
Resistência ao impacto	20000g, 0,5 ms, 3 vezes/eixo
Antivibração	10 gramas、10～1000Hz
Resistência de isolamento	≥100MΩ
Nível à prova d'água	IP66
Cabo	Comprimento padrão de 10 cm, resistente ao desgaste, à prova de óleo, ampla temperatura, cabo blindado 4*0,3 mm2
Peso	10g (excluindo caixa de embalagem)
