Análise da regulação de carga LDO

A regulação de carga refere-se à variação na tensão de saída quando a corrente de carga é ajustada de um valor mínimo para um valor máximo, enquanto a tensão de entrada permanece inalterada. Ou seja, é a capacidade de manter uma tensão de saída estável quando a corrente de carga varia de forma constante. É um indicador de regime permanente. O indicador de regulação de carga na saída é geralmente expresso em mV na especificação do LDO. Pela definição, pode-se observar que quanto menor a regulação de carga, melhor. Quando a corrente de carga muda repentinamente, quanto menor a variação na tensão de saída, melhor o desempenho do LDO.

Para fontes de alimentação LDO, a tensão de saída varia de acordo com a corrente de carga. Por exemplo, supondo que a corrente de carga de um determinado LDO varie de 10 mA para 300 mA, a tensão de saída varia de 3,3 V para 3,28 V. Ou seja, quando a corrente de carga é de 10 mA, a tensão de saída é de 3,3 V; quando a corrente de carga é de 300 mA, a tensão de saída é de 3,28 V. Se a regulação da carga for expressa em mV, temos 3,3 V - 3,28 V = 0,02 V = 20 mV. Isso significa que, quando a corrente de carga está entre 10 mA e 300 mA, a variação máxima da tensão de saída não excede 20 mV.

Capacitores de saída de diferentes tamanhos apresentam diferentes taxas de regulação de carga. Quanto maior o capacitor de saída, mais estável será a tensão de saída.

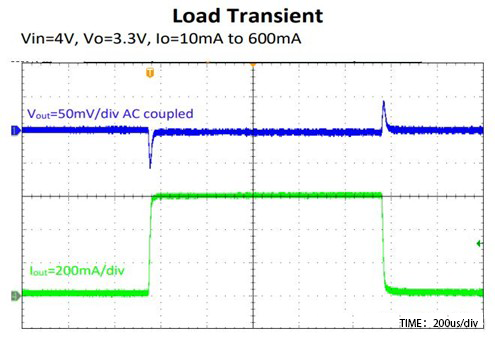

Na figura abaixo, quando a corrente verde Iout aumenta repentinamente, a saída do LDO apresenta uma queda, que representa a taxa de regulação de carga.
