Prévia rápida do conteúdo do artigo
No campo da tecnologia de navegação moderna, precisão e confiabilidade são requisitos cruciais. Sistemas de defesa militar, veículos aeroespaciais, navios oceânicos e veículos autônomos necessitam de soluções de navegação de alta precisão. Dentre os inúmeros sensores de navegação, o giroscópio de fibra óptica (FOG) tornou-se o componente central dos sistemas de navegação de precisão devido às suas vantagens exclusivas. O giroscópio de fibra óptica consiste em uma fonte de luz laser, uma bobina de fibra óptica, um acoplador e um fotodetector, e seu princípio de funcionamento baseia-se no efeito Sagnac. O laser é dividido em dois feixes que se propagam na bobina de fibra nos sentidos horário e anti-horário, respectivamente. Quando o sistema está parado, os dois feixes de luz retornam simultaneamente e interferem destrutivamente; quando o sistema gira, os dois feixes de luz produzem uma diferença de fase, e, ao detectar essa diferença de fase, a velocidade angular de rotação pode ser medida com precisão.
Características técnicas do giroscópio de fibra óptica
1. Alta precisão e alta estabilidade:
Os giroscópios de fibra óptica não possuem componentes mecânicos rotativos, evitando o desgaste e
problemas de deriva dos giroscópios mecânicos tradicionais e possuem altíssima precisão de medição.
Precisão e estabilidade a longo prazo. A deriva dos modernos FOG de alta precisão pode atingir valores abaixo de
0,001/h.
2. Resposta rápida
Graças ao uso de princípios de medição óptica, os giroscópios de fibra óptica possuem velocidades extremamente altas.
velocidade de resposta e capacidade de detectar mudanças angulares instantâneas em tempo real, o que é crucial para
Controle preciso de objetos em movimento de alta velocidade.
3. Forte capacidade anti-interferência
Os giroscópios de fibra óptica possuem forte resistência à interferência eletromagnética, vibração e
impacto, tornando-os adequados para trabalhar em ambientes hostis, como os setores aeroespacial e militar,
e outras aplicações.
4. Longa vida útil e sem necessidade de manutenção
O design sem partes móveis confere ao giroscópio de fibra óptica uma vida útil extremamente longa.
vida útil, geralmente de até 10 anos ou mais, e requer manutenção mínima, reduzindo bastante o
custo de utilização.
5. Ampla faixa dinâmica
Os giroscópios de fibra óptica modernos são capazes de medir velocidades angulares que variam de
0,001°/h até 1000 °/s, abrangendo uma ampla gama de necessidades de medição, desde extremamente baixas
a velocidades ultra-altas.
Principais áreas de aplicação do giroscópio de fibra óptica
1. Campo Aeroespacial
O giroscópio de fibra óptica é um componente essencial nos sistemas de navegação e orientação de aeronaves, espaçonaves e outros veículos, sendo utilizado para medir com precisão a atitude, a velocidade angular e a direção da aeronave, garantindo a segurança do voo e a navegação precisa. No sistema de controle de atitude de satélites, foguetes e outras espaçonaves, os giroscópios de fibra óptica são utilizados para estabilização, orientação e controle de atitude, assegurando a estabilidade da espaçonave no espaço. Em lançamentos de foguetes, são utilizados para rastrear e medir a trajetória de lançamento, garantindo um lançamento preciso.
2. Campo Militar
Na orientação de mísseis, o giroscópio de fibra óptica é um componente importante do sistema de orientação, utilizado para fornecer informações precisas de atitude e direção, garantindo a precisão dos impactos do míssil. Em veículos militares, como tanques e veículos blindados, os giroscópios de fibra óptica são usados para fornecer informações de atitude e direção para navegação, controle e mira de artilharia. Na navegação submarina, o sistema de navegação inercial utilizado em submarinos fornece informações precisas de posição e atitude.
3. Outras áreas de aplicação
O giroscópio de fibra óptica pode ser usado na navegação marítima, fornecendo informações precisas sobre rumo, atitude e velocidade angular para o controle e navegação da embarcação. Em áreas como exploração de petróleo e mineração, os giroscópios de fibra óptica são utilizados para medir a inclinação e o deslocamento do solo, auxiliando na exploração geológica e no direcionamento de perfurações. Por exemplo, em operações de perfuração direcional, os giroscópios de fibra óptica são usados para medir a orientação precisa e o ângulo de inclinação das brocas, auxiliando no controle de trajetórias complexas em poços. No campo da automação industrial, os giroscópios de fibra óptica são utilizados para o controle de atitude e rastreamento de movimento de robôs, posicionamento e controle de instrumentos de precisão, etc.
O desenvolvimento do giroscópio de fibra óptica
1. Integração e miniaturização

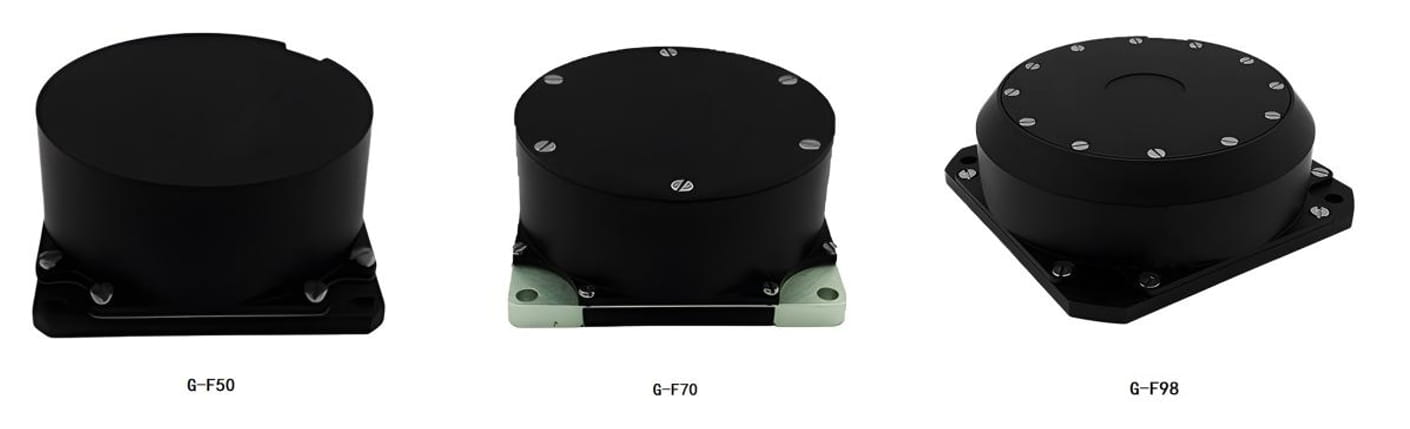

Com o desenvolvimento da micro-óptica e da tecnologia de óptica integrada, os giroscópios de fibra óptica estão se tornando cada vez menores e com menor consumo de energia, o que os torna aplicáveis a sistemas portáteis e embarcados. Como uma empresa líder em design e fabricação de sensores inerciais na China, a Micro-Magic Inc. desenvolveu uma série de giroscópios de fibra óptica integrados (G-F50, G-F70, G-F80, G-F98, G-F120) para atender às diversas necessidades dos clientes.
2. Integração Multieixos

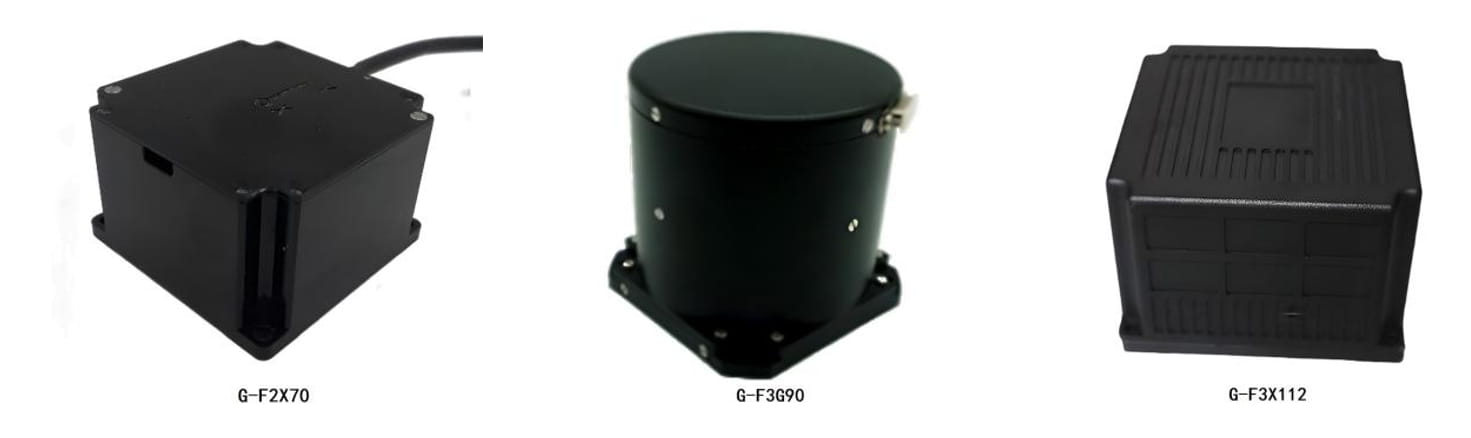

O giroscópio de fibra óptica (FOG) tradicional de eixo único está evoluindo para uma unidade de medição inercial (IMU) integrada de dois ou três eixos, oferecendo uma solução mais completa para a medição de informações de movimento. A Micro-Magic Inc. fornece os giroscópios de fibra óptica de dois eixos das séries G-F2X70 e G-F2X64 e os giroscópios de fibra óptica de três eixos das séries G-F3X35, G-F3G70, G-F3G90 e G-F3X112.
3. Melhoria de desempenho
Ao aprimorar os materiais de fibra óptica, otimizar o projeto óptico e adotar a tecnologia de processamento digital de sinais, a precisão e a estabilidade dos giroscópios de fibra óptica modernos continuam a melhorar. Tomando como exemplo o giroscópio de fibra óptica de alta precisão G-F120H, produzido pela Micro-Magic Inc., a tecnologia óptica integrada avançada e o projeto de circuito fechado FPGA foram adotados para alcançar maior precisão, controle de ruído e eficiência do que tecnologias similares. A estabilidade de polarização zero chega a 0,002. °/h (1σ, 100s), e o coeficiente de caminhada aleatória é ≤ 0,001 °/√hora.
Conclusão
O giroscópio de fibra óptica, como sensor central da navegação de precisão moderna, desempenha um papel insubstituível.
Em áreas-chave como militar, aeroespacial, naval e de condução autônoma, os giroscópios de fibra óptica são utilizados devido à sua alta precisão, alta confiabilidade e forte capacidade anti-interferência. Com o avanço contínuo da tecnologia, os giroscópios de fibra óptica estão evoluindo para maior desempenho, tamanho reduzido e custo mais baixo, e seu escopo de aplicação se expandirá ainda mais. Nos futuros sistemas de navegação inteligentes e autônomos, os giroscópios de fibra óptica continuarão a ocupar uma posição central, fornecendo orientação direcional precisa para a exploração e o deslocamento humanos.
