Aplicação do módulo de conversão de frequência de corrente em sistema de sensor inercial
Um minuto para ler os pontos principais do artigo.
Aplicação do módulo de conversão de frequência de corrente em sistema de sensor inercial
O módulo de interface de integração de carga desempenha um papel crucial em sistemas de medição de sensores inerciais (especialmente sensores inerciais MEMS capacitivos), particularmente em aplicações que exigem alta precisão, baixo ruído e ampla faixa dinâmica. Seu principal valor reside na conversão direta e de alta fidelidade do sinal de carga fraco emitido pelo sensor em um sinal de frequência digital. A seguir, são apresentadas as aplicações típicas e as vantagens do módulo de interface de integração de carga em sistemas de sensores inerciais:
Capacitivo Acelerômetro MEMSLeitura do sinal do giroscópio
O módulo integrador de carga I/F é usado para detectar pequenas variações de capacitância nos sinais de saída de sensores inerciais MEMS (acelerômetros, giroscópios). Ele mede a carga diretamente e é extremamente sensível a variações de carga na ordem de fC (coulomb voador), sendo capaz de detectar forças inerciais extremamente pequenas. O próprio processo de integração funciona como um filtro passa-baixa, capaz de suprimir eficazmente ruídos de alta frequência. Ao utilizar sinais de frequência como saída, torna-se insensível a ruídos de amplitude e interferências no caminho de transmissão, sendo adequado para transmissão de longa distância ou uso em ambientes ruidosos.
Sensor inercial de alta precisão/equilíbrio de força (servo/feedback de força)
Nos sensores inerciais de altíssima precisão, como MEMS de nível de navegação ou acelerômetros de feixe de quartzo, um modo de operação em malha fechada com equilíbrio de força é comumente adotado. O pequeno deslocamento detectado (percebido por meio de mudanças de capacitância/carga) é convertido em força de realimentação, que é aplicada de volta ao bloco de massa para mantê-la próxima de zero. Nesse processo de projeto, o módulo de interface desempenha um papel duplo como fonte de sinal para detecção de entrada e como conversor digital-analógico (DAC) de realimentação. Isso resulta em ultraprecisão, estabilidade e controle de força preciso. Ao mesmo tempo, simplifica a arquitetura de controle em malha fechada, permitindo que todo o sistema em malha fechada seja implementado de forma eficiente nos domínios de carga/frequência/digital.
Cenários típicos de aplicação
l Navegação e posicionamento de alta precisão: sistemas de navegação inercial de alta precisão e unidades de medição inercial para aviação, aeroespacial (satélites, foguetes), navios e veículos terrestres. Os requisitos de estabilidade de viés zero, ruído e linearidade do fator de escala são extremamente elevados.
l O monitoramento de terremotos e a exploração geofísica exigem a medição de vibrações do solo extremamente fracas (aceleração da ordem de μg), com requisitos rigorosos de ruído de baixa frequência e faixa dinâmica.
l Automação industrial e robótica: controle de movimento de precisão, estabilidade da plataforma, monitoramento de vibração.
l Monitoramento da integridade estrutural: detecção de pequenas deformações e vibrações em grandes edifícios, pontes e barragens.
l Eletrônica automotiva: sistemas avançados de assistência ao condutor, IMUs MEMS de alto desempenho necessários para a condução autônoma.

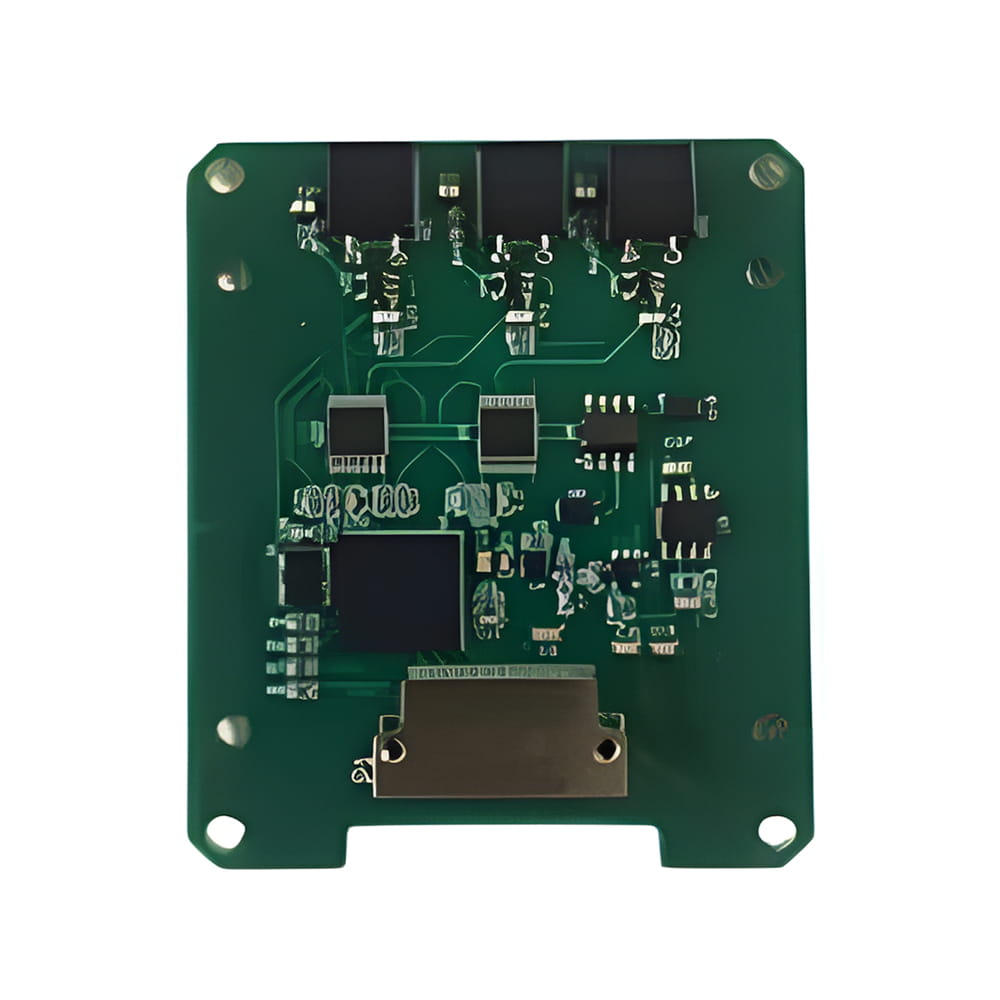

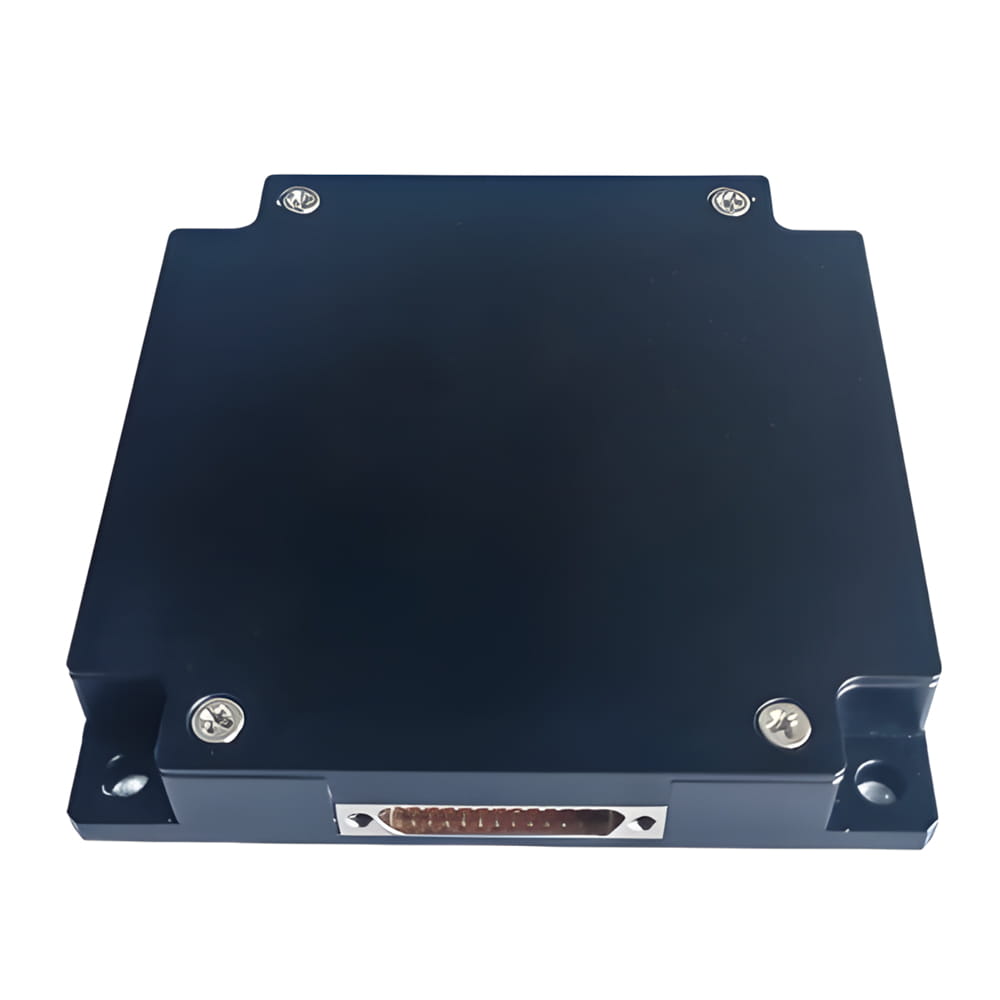

Produtos de Módulos de Conversão I/F
Como projetista e fabricante de sensores inerciais, a Micro-Magic Inc. projetou e fabricou uma série de produtos de sensores inerciais de alta precisão, como acelerômetros flexíveis de quartzo, giroscópios de fibra óptica, IMUs, INS, sensores de direção norte e inclinômetros. Simultaneamente, desenvolveu em conjunto módulos de interface de vídeo (V/F) da série AVI.
AVI-F AVI-E AVI-B Índice de desempenho
Especificação | AVI-B | Unidade | ||
Frequência máxima de saída | 256 | 512 | 512 | kHz |
Posição zero F0 | 10 | 20 | 100 | nA |
Estabilidade zero | 5 | 5 | 10 | ppm |
Coeficiente de temperatura do fator de escala | 1 | 0,5 | 1 | ppm/℃ |
Assimetria do fator de escala | 10 | 30 | 30 | ppm |
fator de escala não linearidade abrangente | 15 | 30 | 30 | ppm |
Erro de sinal pequeno | 0,2 | 0,5 | 0,5 | Hz |
Conclusão
O módulo de integração de carga (I/F) é uma das tecnologias-chave para alcançar leitura de sinal de alta precisão e desempenho em sensores inerciais capacitivos, especialmente acelerômetros e giroscópios MEMS. É um componente essencial em aplicações avançadas de medição inercial que exigem baixíssimo ruído, ultra-alta linearidade, ampla faixa dinâmica e controle digital em malha fechada, fornecendo uma solução crítica para a cadeia de sinal de sensores inerciais de alta tecnologia em níveis de navegação, tático e até mesmo industrial. Com o avanço da tecnologia MEMS e de circuitos de leitura, os esquemas de leitura baseados no princípio de integração de carga continuam a desempenhar um papel importante no campo de sensores inerciais de alto desempenho.
