A série A5500 é um sensor IMU/VRU/AHRS composto por uma IMU MEMS de alto desempenho, um magnetômetro e um giroscópio de eixo único aprimorado. Equipado com filtro de Kalman estendido adaptativo desenvolvido internamente, algoritmo de análise dinâmica de ruído da IMU e algoritmo de análise do estado de movimento do sensor, o sensor garante a precisão do ângulo de atitude em condições de alta dinâmica e reduz a deriva do ângulo de direção. Cada sensor passa por uma compensação precisa, incluindo temperatura, viés de zero, fator de escala e eixo transversal, antes de sair da fábrica.
Número da peça, :
A5500Pedido (MOQ) :

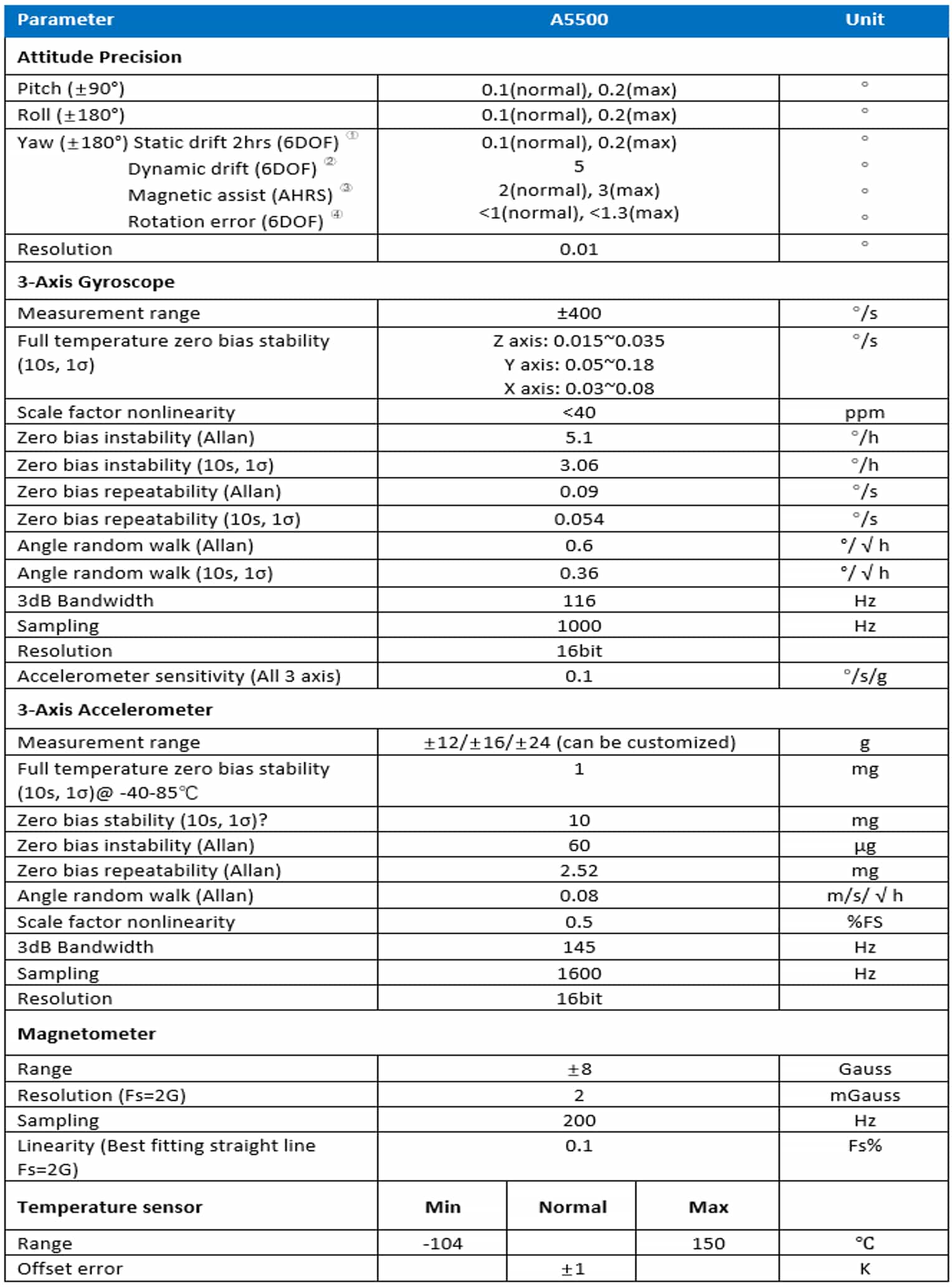

11. Especificações do produto
|
Parâmetro |
A5500 |
Unidade |
||||
|
Precisão de Atitude |
||||||
|
Tom (±90°) |
0,1 (normal), 0,2 (máximo) |
° |
||||
|
Rolar (±180°) |
0,1 (normal), 0,2 (máximo) |
° |
||||
|
Guinada (±180°Deriva estática de 2 horas (6 graus de liberdade) ① Deriva dinâmica (6 graus de liberdade) ② Massistência magnética (AHRS) ③ Erro de rotação (6DOF) ④ |
0,1 (normal), 0,2 (máximo) 5 2 (normal), 3 (máximo) <1(normal), <1,3 (máx.) |
° ° ° ° |
||||
|
Resolução |
0,01 |
° |
||||
|
Observação: ① Módulo horizontalmente estacionário por 2 horas. ② O módulo foi medido após 1 hora de movimento em um robô de interior.,1σ ③ Após a calibração geomagnética, o produto precisa ser configurado no modo AHRS quando não houver interferência do campo magnético na área circundante. ④ A plataforma giratória gira continuamente por 10 voltas, e o erro no ângulo de direção se acumula.. |
||||||
|
Giroscópio de 3 eixos |
||||||
|
Mfaixa de medição |
±400 |
°/s |
||||
|
Estabilidade de polarização zero em temperatura total (10s, 1σ) |
Z eixo: 00,015~0,035 Eixo Y: 0,05~0,18 Eixo X: 0,03~0,08 |
°/s |
||||
|
não linearidade do fator de escala |
<40 |
ppm |
||||
|
Viés zero emestabilidade (Allan) |
5.1 |
°/h |
||||
|
Viés zero emestabilidade (10s, 1σ) |
3.06 |
°/h |
||||
|
Viés zero repetibilidade |
0,09 |
°/s |
||||
|
Viés zero repetibilidade (10s, 1σ) |
0,054 |
°/s |
||||
|
caminhada aleatória em ângulo |
0,6 |
°/√h |
||||
|
caminhada aleatória angular (10s), 1σ) |
0,36 |
°/√h |
||||
|
Largura de banda de 3dB |
116 |
Hz |
||||
|
Amostragem |
1000 |
Hz |
||||
|
Resolução |
16 bits |
|
||||
|
Sensibilidade do acelerômetro (todos os 3 eixos) |
0,1 |
°/s/g |
||||
|
Acelerômetro de 3 eixos |
||||||
|
Mfaixa de medição |
±12/±16/±24 (pode ser) personalizado) |
g |
||||
|
Estabilidade de polarização zero em temperatura total (10s, 1σ)@ -40-85℃ |
1 |
mg |
||||
|
Viés zero emestabilidade (Allan) |
60 |
μg |
||||
|
Viés zero repetibilidade |
2,52 |
mg |
||||
|
caminhada aleatória em ângulo |
0,08 |
EM/√h |
||||
|
não linearidade do fator de escala |
0,5 |
%FS |
||||
|
Largura de banda de 3dB |
145 |
Hz |
||||
|
Amostragem Freqüência |
1600 |
Hz |
||||
|
Resolução |
16 bits |
|
||||
|
Magnetômetro |
||||||
|
Faixa |
±8 |
Gauss |
||||
|
Resolução (Fs=2G) |
2 |
mGauss |
||||
|
Amostragem |
200 |
Hz |
||||
|
Linearidade (A melhor reta de ajuste é Fs=2G) |
0,1 |
Fs% |
||||
|
Sensor de temperatura |
Min |
Normal |
Máximo |
|
||
|
Faixa |
-104 |
|
150 |
℃ |
||
|
Erro de deslocamento |
|
±1 |
|
K |
||
|
Interface elétrica/mecânica |
||||||
|
Fonte de energia |
5,5 |
V |
||||
|
Consumo de energia |
0,38 |
W |
||||
|
Horário de início① |
2 |
s |
||||
|
Tamanho |
22*22*10 |
mm |
||||
|
Peso |
<8 |
g |
||||
|
Material e processo da casca |
Liga de alumínio CNC |
|||||
|
Proteção ambiental |
Diretiva RoHS 2011/65/UE |
|||||
|
EMC |
Diretiva LVD 2014/35/UE |
|||||
|
Droteste p |
Queda livre 3 vezes em uma plataforma experimental de 75 cm de altura |
|||||
|
Choque térmico |
Aumente a temperatura de -40 para 85. ℃ Em 1 hora, 5 vezes. |
|||||
|
Observação: ① O tempo de inicialização refere-se ao tempo necessário para o sistema ser desligado e gerar dados válidos. Durante esse período, o módulo deve permanecer imóvel. |
||||||
|
Interface |
Min |
Normal |
Máximo |
|
||
|
UART (TTL) |
Taxa de transmissão |
9600 |
115200 |
921600 |
bps |
|
|
STarte pedaço |
0 |
1 |
1000 |
pedaço |
||
|
Comprimento dos dados |
0 |
8 |
3.6 |
pedaços |
||
|
Pare um pouco |
|
1 |
|
pedaço |
||
|
Soma de verificação |
|
Nenhum |
|
pedaço |
||
|
Taxa de quadros de saída① |
0 |
100 |
1000 |
Hz |
||
|
Tensão lógica: Alta Baixo |
2.0 |
3.3 |
3.6 0,6 |
V |
||
|
PODE |
Taxa de transmissão② |
125 |
500 |
1000 |
kbps |
|
|
Taxa de quadros de saída③ |
5 |
100 |
200 |
Hz |
||
|
Tensão lógica: Alta Baixo |
2.0 |
3.3 |
3.6 0,6 |
V |
||
|
IO |
Tensão lógica: Alta Baixo |
2.0 |
|
0,6 |
V |
|
|
Atraso (função de disparo) ④da geração de gatilhos à transmissão de dados |
|
|
800 |
us |
||
|
Observação: ① O sensor suporta saída de dados de 1, 5, 10, 50, 100, 200, 250, 500 e 1000 Hz. ② As taxas de transmissão (baud rates) suportadas pela comunicação CAN são 125K, 250K, 500K e 1000K. ③ O sA comunicação CAN do sensor suporta 5, 10 e 50.,100,Saída de dados de 200Hz. ④ Para operações e configurações de E/S multifuncionais, consulte o manual de instruções e programação. |
||||||
|
Ambiente |
||||||
|
Temperatura de trabalho |
-40 ~ +80 |
℃ |
||||
|
Temperatura de armazenamento |
-40 ~ +95 |
℃ |
||||
|
Antivibração |
1,0 mm (10 Hz a 58 Hz) e≤20g (58Hz-600Hz) |
|
||||
|
Choque (duração) <1ms) |
2000 |
g |
||||

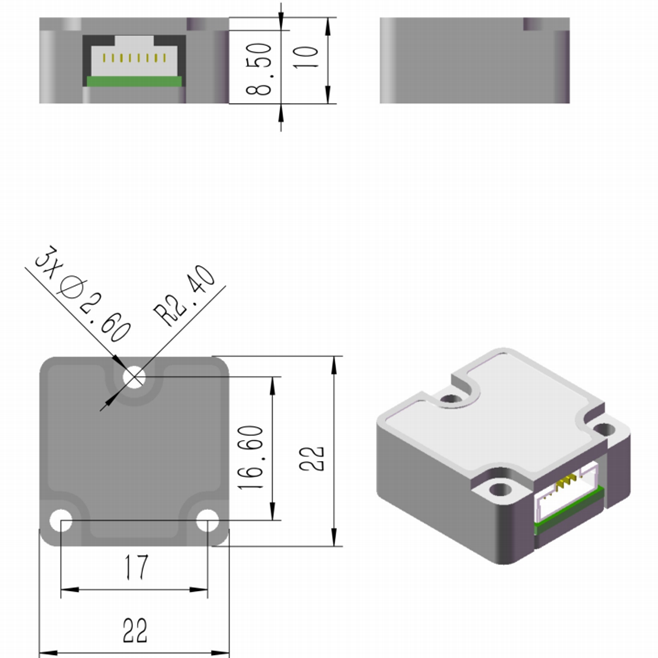

2. Dimensões do produto
