T70-G

A série T70-G é uma nova geração de MEMS digitais de pequeno volume sensores de inclinação lançado pela Micro-Magic Inc Hi-Tech Company. Ele é equipado com uma unidade de inclinação gravitacional terrestre de canal duplo, que mede a aceleração dinâmica da gravidade e a converte em mudanças no ângulo de inclinação. Assim, é possível medir os ângulos de inclinação e inclinação da saída do sensor em relação ao plano horizontal. Os métodos de saída RS232, RS485, RS422, Modbus e padrões de interface de nível TTL são opcionais. Devido ao sistema de controle MCU integrado, a linearidade da saída do sensor é corrigida duas vezes, compensando a diminuição da precisão causada pela correção insuficiente nos modelos analógicos.

T700-H

A série T700-H é uma saída digital sensor de inclinação de eixo duplo, equipado com um conversor A/D de 16 bits de alta precisão e gera o valor de inclinação do eixo duplo por meio de um algoritmo de filtragem de ordem n. As interfaces de saída RS232, RS485, RS422, TTL, Modbus e barramento CAN são opcionais. O produto pode corrigir o desvio de temperatura do sensor com base no monitoramento das mudanças de temperatura do sensor de temperatura integrado, garantindo a repetibilidade do produto em ambientes de baixa e alta temperatura. Produza a frequência correspondente de 100Hz.

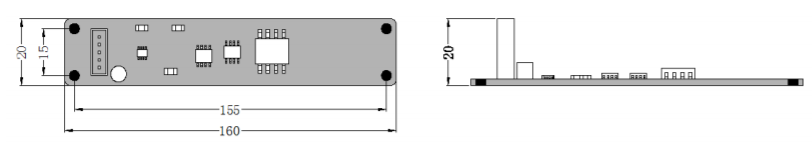

T7000-G

O T7000-G é um equipamento de ultra-alta precisão totalmente compensado por temperatura sensor de inclinação de eixo duplo com uma resolução de 0,0005°, uma precisão de 0,001° e um desvio de temperatura de 0,0005°/℃. As interfaces de saída RS232, RS485, RS422, Modbus e TTL são opcionais. O produto é um inclinômetro customizado para medir o ângulo de inclinação de poços geotécnicos e de fundação. Integra internamente um sistema ARM high-end de 24 bits, com resolução de 4 segundos e frequência de resposta de até 100Hz. Os usuários só precisam conectar o T7000-G ao circuito de transmissão de dados para formar um inclinômetro de alta precisão.

Parâmetro	Condições	T7000-G-5	T7000-G-10	T7000-G-15	T7000-G-30	Unidade
Faixa de medição		±5	±10	±15	±30	°
Eixo de medição	eixo	X, Y	X, Y	X, Y	X, Y
Desvio de temperatura zero	-40～85°	±0,0005	±0,0005	±0,0005	±0,0005	°/℃
Coeficiente de temperatura de sensibilidade	-40～85°	≤50	≤50	≤50	≤50	ppm/℃
Resposta de frequência	Resposta CC	100	100	100	100	Hz
Resolução		0,0005	0,0005	0,0005	0,0005	°
Precisão	-40～85℃	0,001	0,002	0,003	0,005	°
Estabilidade a longo prazo	-40～85℃	<0,002	<0,003	<0,004	<0,006	°
Hora de início de inicialização		0,2				s
Tempo de resposta		0,01				s
Taxa de saída	5 Hz, 15 Hz, 35 Hz, 50 Hz podem ser definidos (RS485 não possui esta função)
Sinal de saída	RS232/RS485/RS422/TTL/ CAN/(MODBUS opcional)
Hora média de trabalho	≥45.000 horas/tempo
Resistência ao impacto	20000g, 0,5 ms, 3 vezes/eixo
Antivibração	10 gramas、10～1000Hz
Resistência de isolamento	≥100MΩ
Nível à prova d'água	IP66 (IP67 pode ser personalizado)
Cabo	Padrão de 10 cm de comprimento, resistente ao desgaste, à prova de óleo, ampla temperatura, cabo blindado 4 * 0,2 mm2
Peso	20g (excluindo caixa de embalagem)
