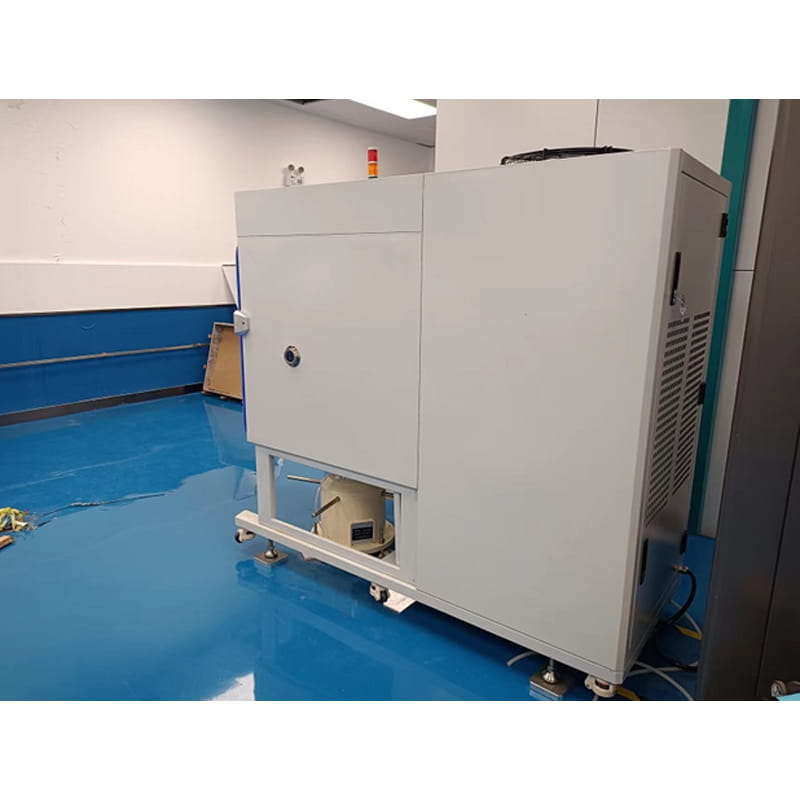

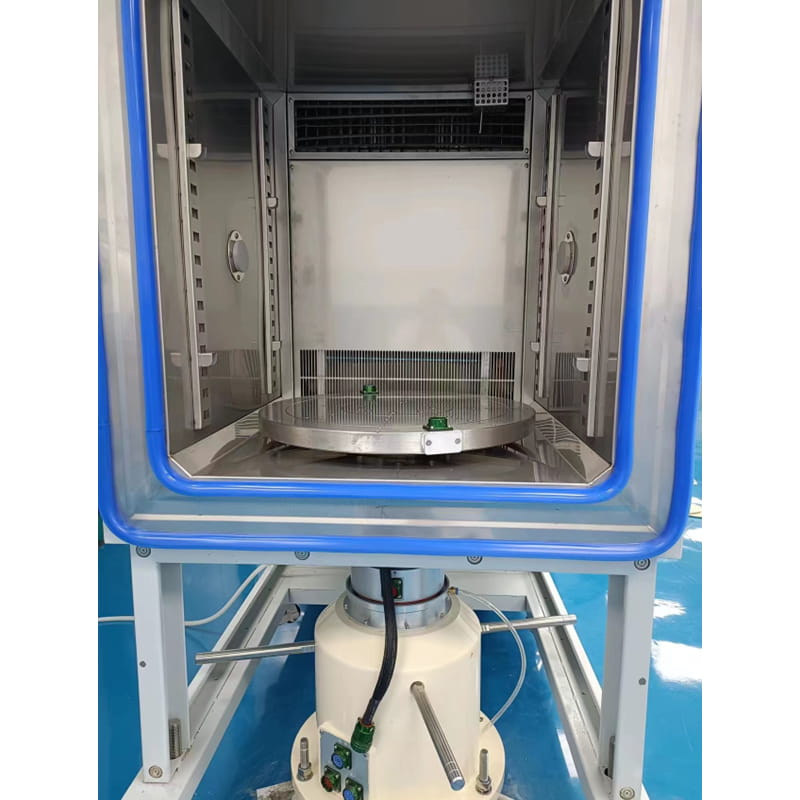

Esse Mesa giratória de eixo único com câmara de temperatura É utilizado para avaliação da confiabilidade de parâmetros dinâmicos e estáticos de sistemas de navegação inercial em temperatura ambiente, altas e baixas temperaturas, podendo também ser usado para teste e calibração de parâmetros de dispositivos inerciais.
Número da peça, :
T1G400PR-1M、T1G450PR-1M、T1G500PR-1M、T1G600PR-1MPedido (MOQ) :
1Séries e parâmetros do produto
| Parâmetro | T1G400PR-1M | T1G450PR-1M | T1G500PR-1M | T1G600PR-1M |
| Tipo estrutural | Vertical | Vertical | Vertical | Vertical |
| Tamanho da mesa | φ400 | φ450 | φ500 | φ600 |
| Peso máximo de carga | 5 kg a 50 kg | 5 kg a 50 kg | 5 kg a 50 kg | 5 kg a 50 kg |
| Planície de mesa | 0,02 mm | 0,02 mm | 0,03 mm | 0,04 mm |
| Salto sobre a mesa | 0,02 mm | 0,02 mm | 0,03 mm | 0,04 mm |
| Precisão de rotação | ±1″~±5″ | ±1″~±5″ | ±2″~±5″ | ±1″~±5″ |
| Intervalo de posição angular | Rotação contínua de 0 a 360° | Rotação contínua de 0 a 360° | Rotação contínua de 0 a 360° | Rotação contínua de 0 a 360° |
| Precisão da posição angular | ±1″~±10″ | ±1″~±10″ | ±1″~±10″ | ±1″~±10″ |
| Posição angular repetitiva | ±1″~±7″ | ±1″~±7″ | ±1″~±8″ | ±1″~±7″ |
| Faixa de taxa angular | 0,001°/s~1000°/s | 0,001°/s~1200°/s | 0,001°/s~1000°/s | 0,001°/s~600°/s |
| Precisão e estabilidade da taxa angular | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 |
| aceleração angular máxima | 10000°/s² | 4000°/s² | 3000°/s² | 1000°/s² |
| Método de trabalho | Velocidade, posição, oscilação | Velocidade, posição, oscilação | Velocidade, posição, oscilação | Velocidade, posição, oscilação |
| Anel deslizante | 30 anéis (opcional) | 30 anéis (opcional) | 30 anéis (opcional) | 30 anéis (opcional) |
| MTBF | ≥2000 | ≥2000 | ≥2000 | ≥2000 |
| Horário de trabalho contínuo | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas |
| Interface de comunicação | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) |
| Indicadores da câmara de temperatura | ||||
| Dimensões da cavidade interna: | 500×500×500mm | 550×550×550mm | 600×600×600mm | 700×700×700mm |
| Faixa de controle de temperatura | -60~150 ℃ (opcional) | -60~150 ℃ (opcional) | -60~150 ℃ (opcional) | -60~150 ℃ (opcional) |
| Taxa de rampa | ± 2 ℃~± 5 ℃ (opcional) | ± 2 ℃~± 5 ℃ (opcional) | ± 2 ℃~± 5 ℃ (opcional) | ± 2 ℃~± 5 ℃ (opcional) |
| Flutuação de temperatura | ± 0,3 ℃~± 1 ℃ (opcional) | ± 0,3 ℃~± 1 ℃ (opcional) | ± 0,3 ℃~± 1 ℃ (opcional) | ± 0,3 ℃~± 1 ℃ (opcional) |
| Uniformidade de temperatura | ≤2℃ | ≤2℃ | ≤2℃ | ≤2℃ |
| Desvio de temperatura | ≤±2℃ | ≤±2℃ | ≤±2℃ | ≤±2℃ |
| Vento seco soprando | opcional | opcional | opcional | opcional |
| Largura de banda | 10Hz (ajustável) | 10Hz (ajustável) | 10Hz (ajustável) | 10Hz (ajustável) |
| Tamanho de carregamento | φ300*300 | φ400*400 | φ450*450 | φ550*500 |
Processo de produção
Imagens do produto
Cenários de aplicação
Perguntas frequentes

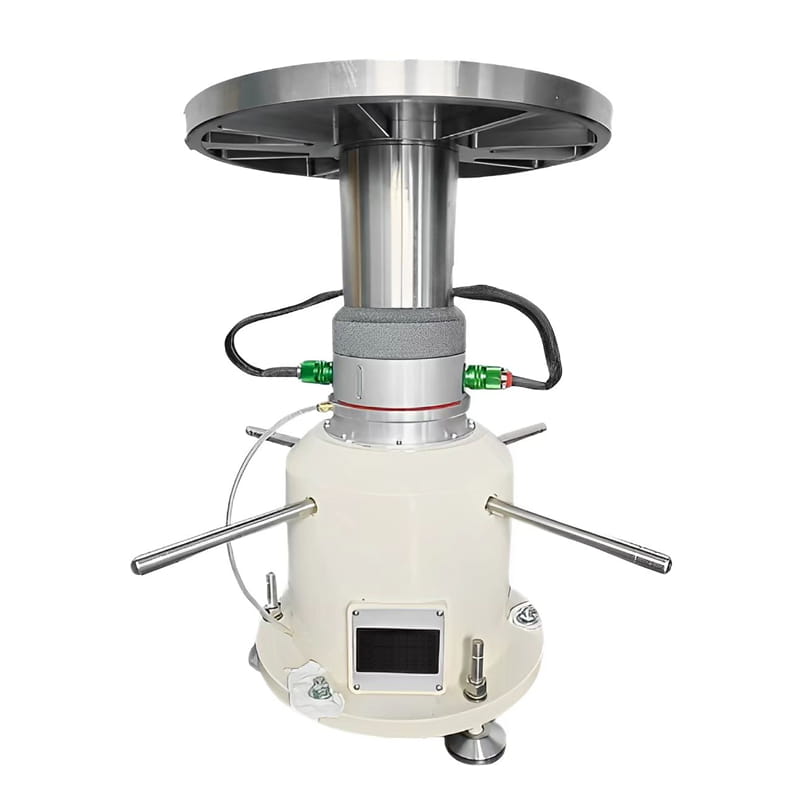

O mesa giratória de taxa de eixo único É utilizado para testes de função de taxa de posição de componentes de giroscópio e acelerômetros, exigindo desempenho estável/operação confiável/operação simples e suporte triangular ajustável para a plataforma giratória. A plataforma giratória de velocidade axial Tem principalmente as seguintes funções:Equipado com função de controle de posição, controle de velocidade, indicador de velocidade e função de balanço, etc.
