O mesa giratória de taxa de eixo único É utilizado para testes de função de taxa de posição de componentes de giroscópio e acelerômetros, exigindo desempenho estável/operação confiável/operação simples e suporte triangular ajustável para a plataforma giratória. A plataforma giratória de velocidade axial Tem principalmente as seguintes funções:
Equipado com função de controle de posição, controle de velocidade, indicador de velocidade e função de balanço, etc.
Número da peça, :
T1P300PR-1、T1G450PR-1、T1G650PR-1、T1SD300PR-1、T1G1000PR-2Pedido (MOQ) :
1Séries e parâmetros do produto
| Parâmetro | T1P300PR-1 | T1G450PR-1 | T1G650PR-1 | T1SD300PR-1 | T1G1000PR-2 |
| Tipo estrutural | Integrado | Vertical | Vertical | Levante-se e deite-se | Vertical |
| Tamanho da mesa | φ300 | φ450 | φ650 | φ300 | φ1000 |
| Peso máximo de carga | 5kg | 5~40kg | 5~40kg | 5kg | 100~1000kg |
| Planície de mesa | 0,02 mm | 0,02 mm | 0,05 mm | 0,02 mm | 0,1 mm |
| Salto sobre a mesa | 0,02 mm | 0,02 mm | 0,05 mm | 0,02 mm | 0,1 mm |
| Precisão de rotação | ±1″~± 5″ | ±1″~± 5″ | ±2″~± 5″ | ±1″~± 5″ | ±5″~± 10″ |
| Intervalo de posição angular | Rotação contínua de 0 a 360° | Rotação contínua de 0 a 360° | Rotação contínua de 0 a 360° | Rotação contínua de 0 a 360° | Rotação contínua de 0 a 360° |
| Precisão da posição angular | ±1″~± 10″ | ±1″~± 10″ | ±3″~± 10″ | ±2″~± 10″ | ±0,05°~±0,5° |
| Posição angular repetitiva | ±1″~± 7″ | ±1″~± 7″ | ±2″~± 8″ | ±1″~± 7″ | ±0,03°~±0,4° |
| Faixa de taxa angular | 0,001°~1000°/s | 0,001°~1200°/s | 0,001°~1000°/s | 0,001°~600°/s | 0,05°~150°/s |
| Precisão e estabilidade da taxa angular | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 |
| aceleração angular máxima | 10000°/s² | 4000°/s² | 3000°/s² | 1000°/s² | 200°/s² |
| Método de trabalho | Velocidade, posição, oscilação | Velocidade, posição, oscilação | Velocidade, posição, oscilação | Velocidade, posição, oscilação | Velocidade, posição, oscilação |
| Anel deslizante | 30 anéis (opcional) | 30 anéis (opcional) | 30 anéis (opcional) | 30 anéis (opcional) | 30 anéis (opcional) |
| MTBF | ≥2000 | ≥2000 | ≥2000 | ≥2000 | ≥2000 |
| Largura de banda | 10Hz (ajustável) | 10Hz (ajustável) | 10Hz (ajustável) | 10Hz (ajustável) | 10Hz (ajustável) |
| Tamanho de carregamento | φ250*250 | φ400*350 | φ600*550 | φ250*250 | φ800*500 |
| Horário de trabalho contínuo | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas |
| Interface de comunicação | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) |
Processo de produção
Imagens do produto

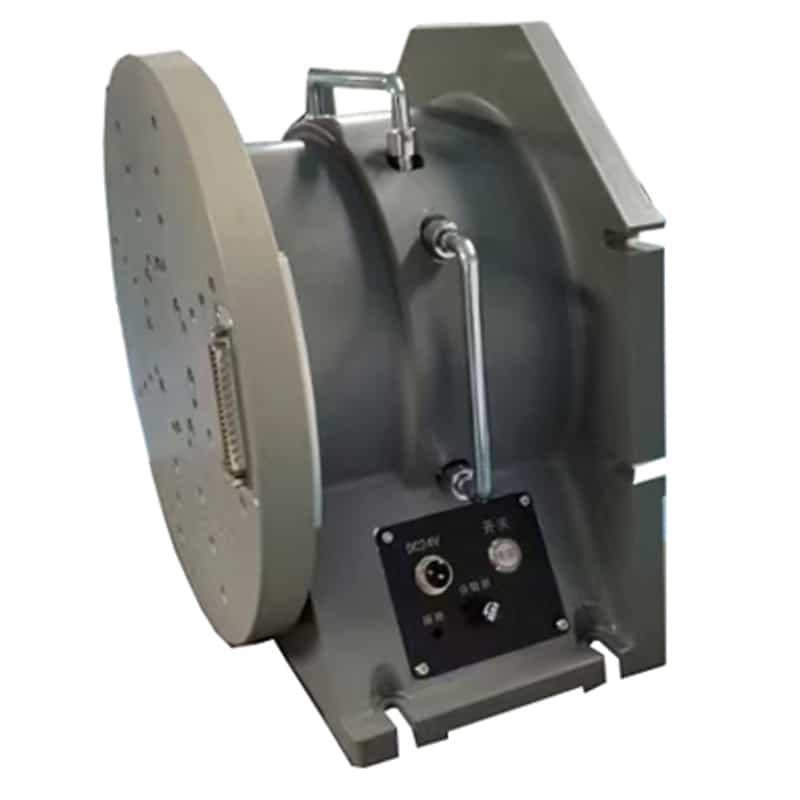

Levante-se e deite-se

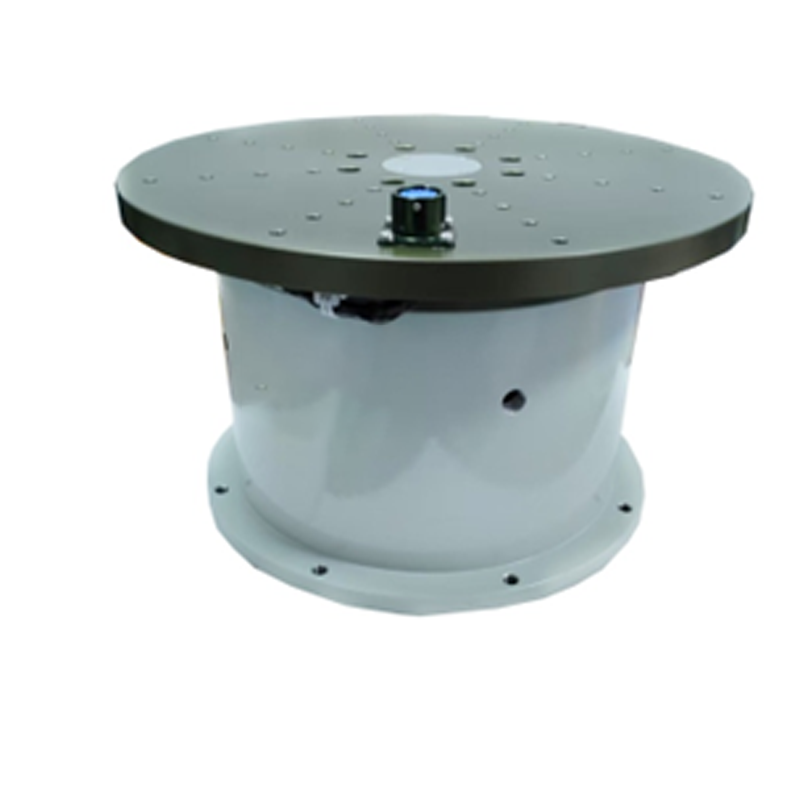

Tipo vertical I

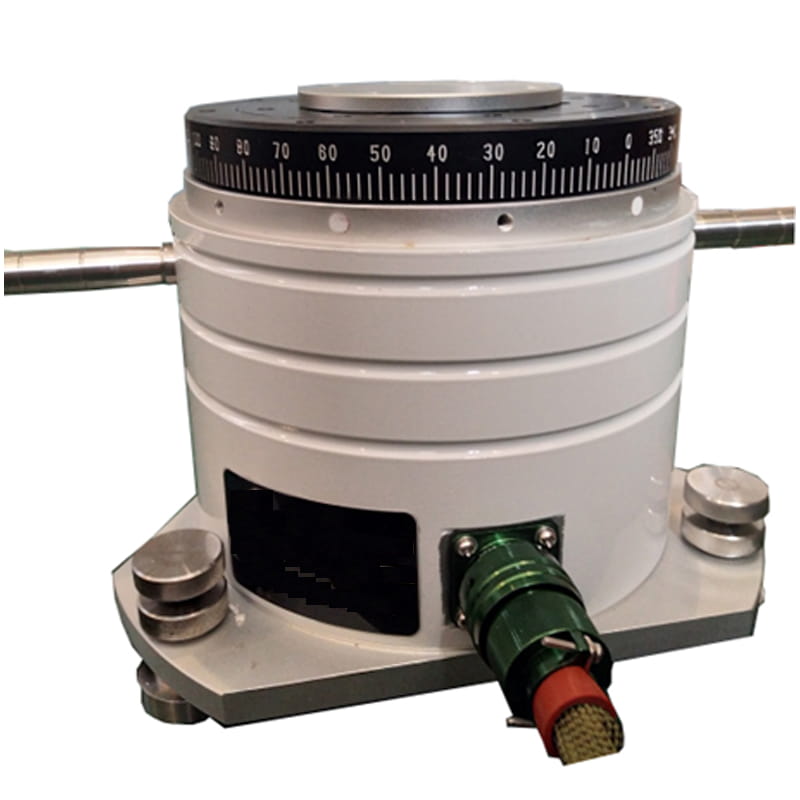

Tipo vertical II

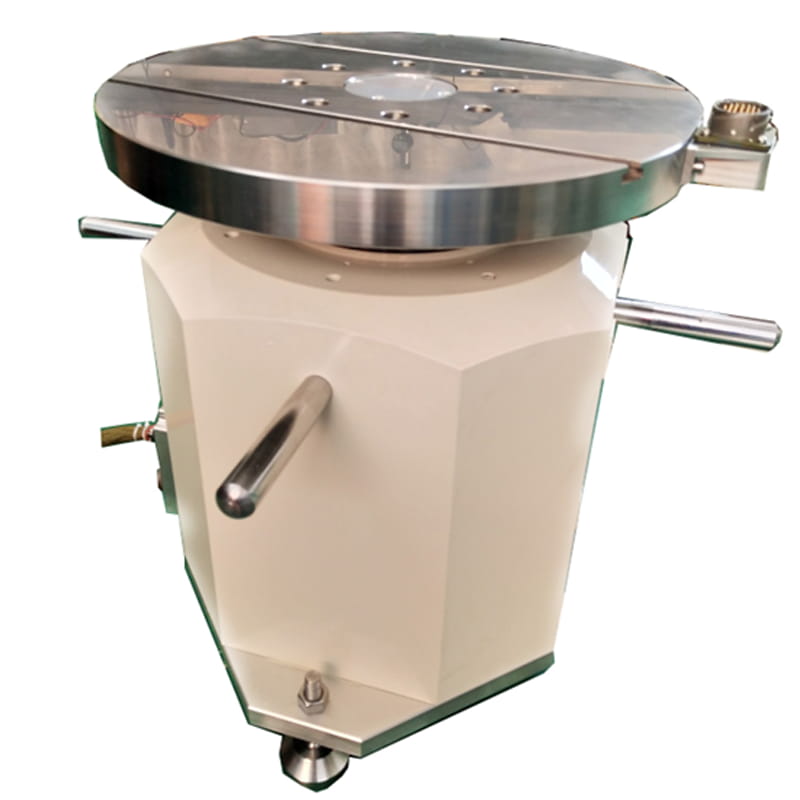

Tipo vertical III
Cenários de aplicação
Perguntas frequentes
Esse Mesa giratória de eixo único com câmara de temperatura É utilizado para avaliação da confiabilidade de parâmetros dinâmicos e estáticos de sistemas de navegação inercial em temperatura ambiente, altas e baixas temperaturas, podendo também ser usado para teste e calibração de parâmetros de dispositivos inerciais.
