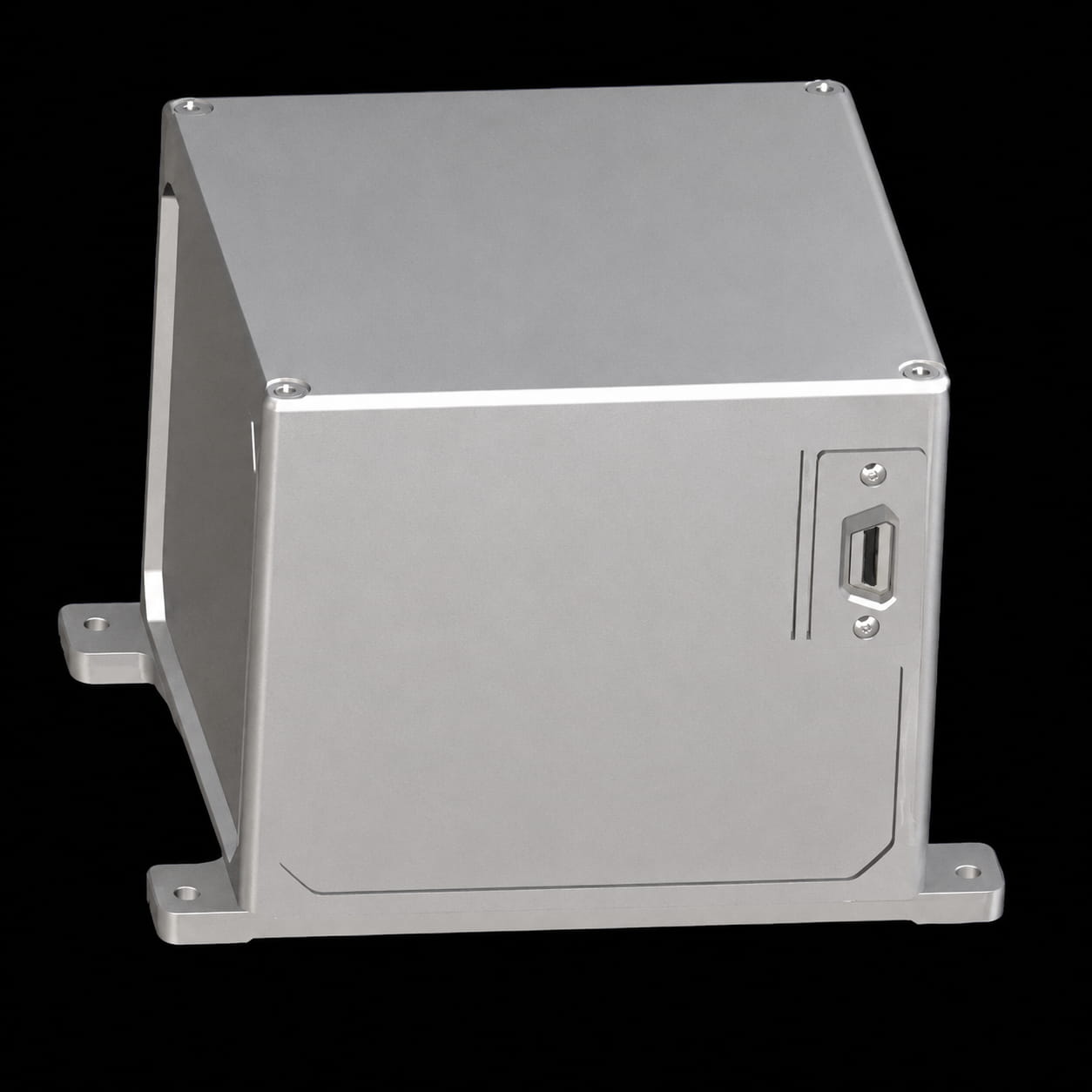

NF1070 MEMS North Finder (hereinafter referred to as NF1070) is a universal, miniaturized, industrial-grade inertial measurement unit. It enhances measurement accuracy by compensating for the zero bias and scale factor of each axis based on temperature. This north finder comprises a high-precision MEMS north-finding gyroscope (with the Z-axis gyro being of high precision), a MEMS accelerometer, a high-precision motor servo system, and peripheral circuits. Under static conditions, it outputs the attitude angle in the direction indicated by the product casing.
Número da peça, :
NF1070Pedido (MOQ) :
1Product Series and Parameters
|
Parameter |
Technical indicators |
|
Gyroscope |
|
|
Measuring range (°/s) |
±300(XY); ±200(Z) |
|
Full temperature zero bias (°/s, 1σ) |
≤0.01(XY); ≤0.0015(Z) |
|
Zero bias stability (°/h, 10s smoothing) |
≤3(XY); ≤0.2(Z) |
|
Zero bias instability (°/h, allan, typ) |
0.5(XY); 0.1(Z) |
|
Zero bias repeatability (°/h) |
≤3(XY); ≤0.2(Z) |
|
Random walk in angle (°/√h) |
≤0.25(XY); ≤0.03(Z) |
|
Cross-coupling (rad) |
≤0.001 |
|
Scale factor nonlinearity (ppm) |
≤100 |
|
Bandwidth (Hz) |
50 |
|
Accelerometer |
|
|
Measuring range (g) |
±8 |
|
Full temperature zero bias (mg, 1σ) |
≤2 |
|
Zero bias stability (μg, 10s smoothing) |
≤50 |
|
Zero bias instability (μg, allan, typ) |
≤30 |
|
Zero bias repeatability (ug) |
≤50 |
|
Random speed walk (m/s/√h) |
≤0.04 |
|
Scale factor nonlinearity (ppm, ±1g) |
≤100 |
|
Cross-coupling (rad) |
≤0.001 |
|
Bandwidth (Hz) |
80 |
|
North-seeking accuracy |
|
|
North-seeking accuracy |
0.2°×sec(L)(1σ, L represents latitude) |
|
North-seeking time |
<180s (power-on initialization 15s, single north-finding time 160s) |
|
Pose accuracy (pitch/roll) |
0.2° |
|
Installation surface tilt angle (pitch/roll) |
[-20,20] |
|
Physical properties |
|
|
Power supply (V) |
9~24 |
|
Steady-state power (W) |
≤2 |
|
communication interface |
RS422 |
|
Update rate (Hz, max) |
Default 200HZ |
|
Size (mm×mm×mm) |
82*65*72.5 |
|
Weight (g) |
350±20 |
|
Usage environment |
|
|
Operating temperature (℃) |
-20~+80 |
|
Storage temperature (℃) |
-20~+80 |
|
Vibration (g, RMS) |
20~2000HZ，6.06 |
|
Impact (g) |
500/1ms |
Application Scenarios
The NF1070 is a high-performance MEMS-based north finder that integrates three-axis MEMS gyroscopes and three-axis MEMS accelerometers, delivering full-temperature compensated inertial/attitude (including north-finding) outputs via RS422 (up to 200 Hz)—well-suited for applications such as inertial navigation and attitude stabilization.
