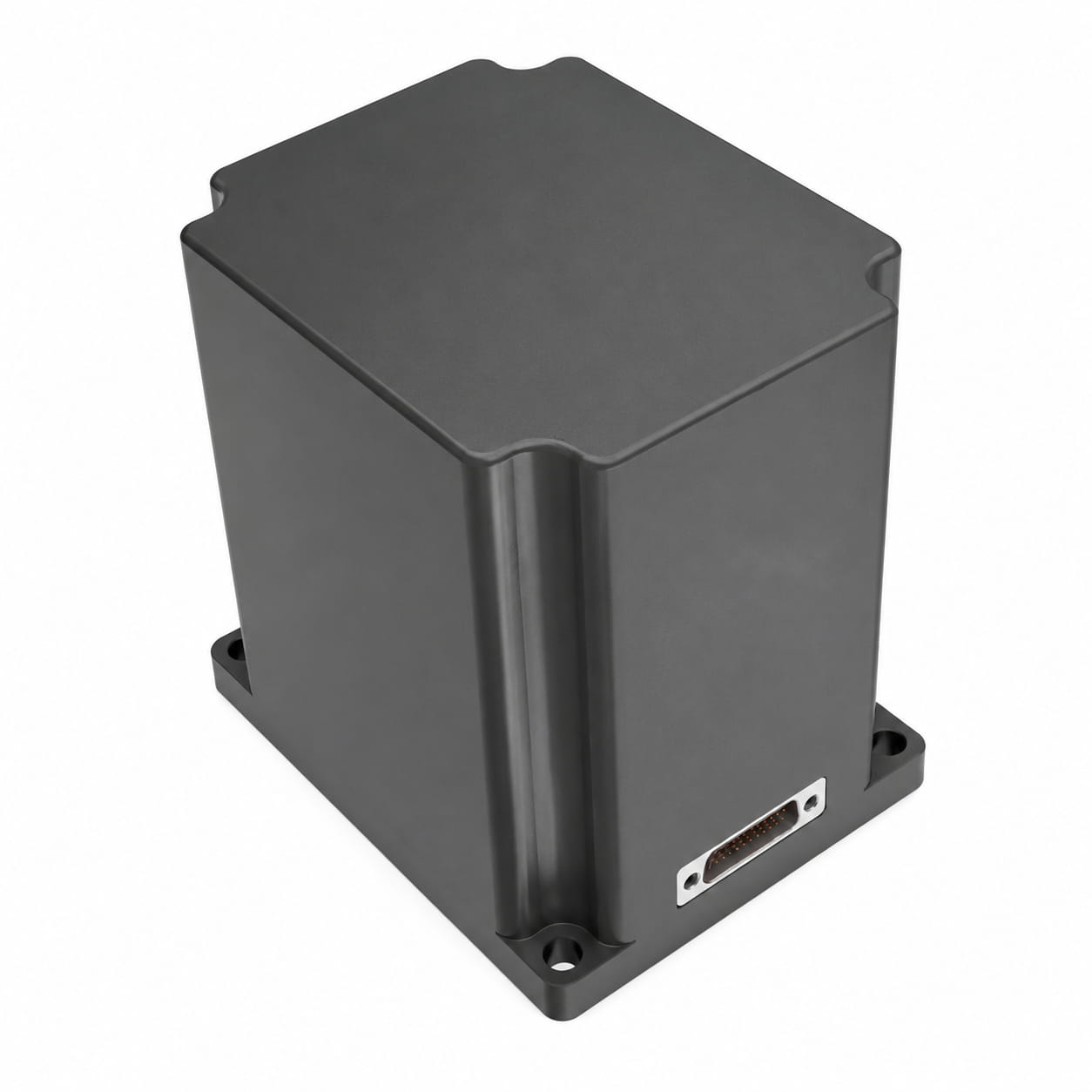

O localizador de norte NF1400 é usado principalmente para determinar a orientação do norte verdadeiro e a atitude horizontal, e possui a função de manutenção dinâmica de orientação e atitude em curto prazo. É composto principalmente por giroscópio e acelerômetro MEMS de alta precisão, micro motor servo, unidade de processamento de solução, etc. O norte verdadeiro é determinado por múltiplos métodos de posicionamento. Possui as características de alta precisão, tamanho reduzido e baixo custo, sendo adequado para mineração, levantamento topográfico e outras aplicações. As principais características são as seguintes:
Tamanho pequeno, fácil de transportar;
O algoritmo de localização do norte em múltiplas posições é adotado, e a precisão da localização do norte chega a 0,2°, sem vincular valores de coordenadas;
O tempo de busca pelo norte é melhor que 3 minutos;
A precisão da atitude horizontal chega a 0,06°;
A temperatura de trabalho é de -40 ℃ a 60 ℃;
O tamanho é de apenas 58 mm × 44 mm × 58 mm.
Número da peça, :
NF1400Pedido (MOQ) :
1Séries e parâmetros do produto
| Unid | Indicadores técnicos |
Precisão na determinação do norte (1 σ) | 0,2 ° seg φ (RMS, tempo de alinhamento 150s) |
Precisão do alinhamento de atitude | 0,06 ° (RMS) |
Precisão na manutenção de rumo e atitude | A estática pode ser mantida, a dinâmica ≤ 0,2 °/min |
O Norte busca tempo | 150s (ajustável, com correlação negativa com a precisão da localização do norte) |
fonte de energia | 10V～36V |
Ppoder consumo | ≤2W |
Requisitos para as condições de trabalho | Inclinação ≤ 15°, estritamente estático durante a busca pelo norte. |
temperatura de trabalho | -45 ℃~70 ℃ |
interface | RS422, RS232 |
tamanho | 58 mm × 44 mm × 58 mm. |
Cenários de aplicação
O NF1400 é um localizador de norte de alto desempenho baseado em MEMS que integra giroscópios MEMS de três eixos e acelerômetros MEMS de três eixos, fornecendo saídas inerciais/de atitude (incluindo localização do norte) com compensação total de temperatura via RS422 (até 200 Hz) — ideal para aplicações como navegação inercial e estabilização de atitude.
