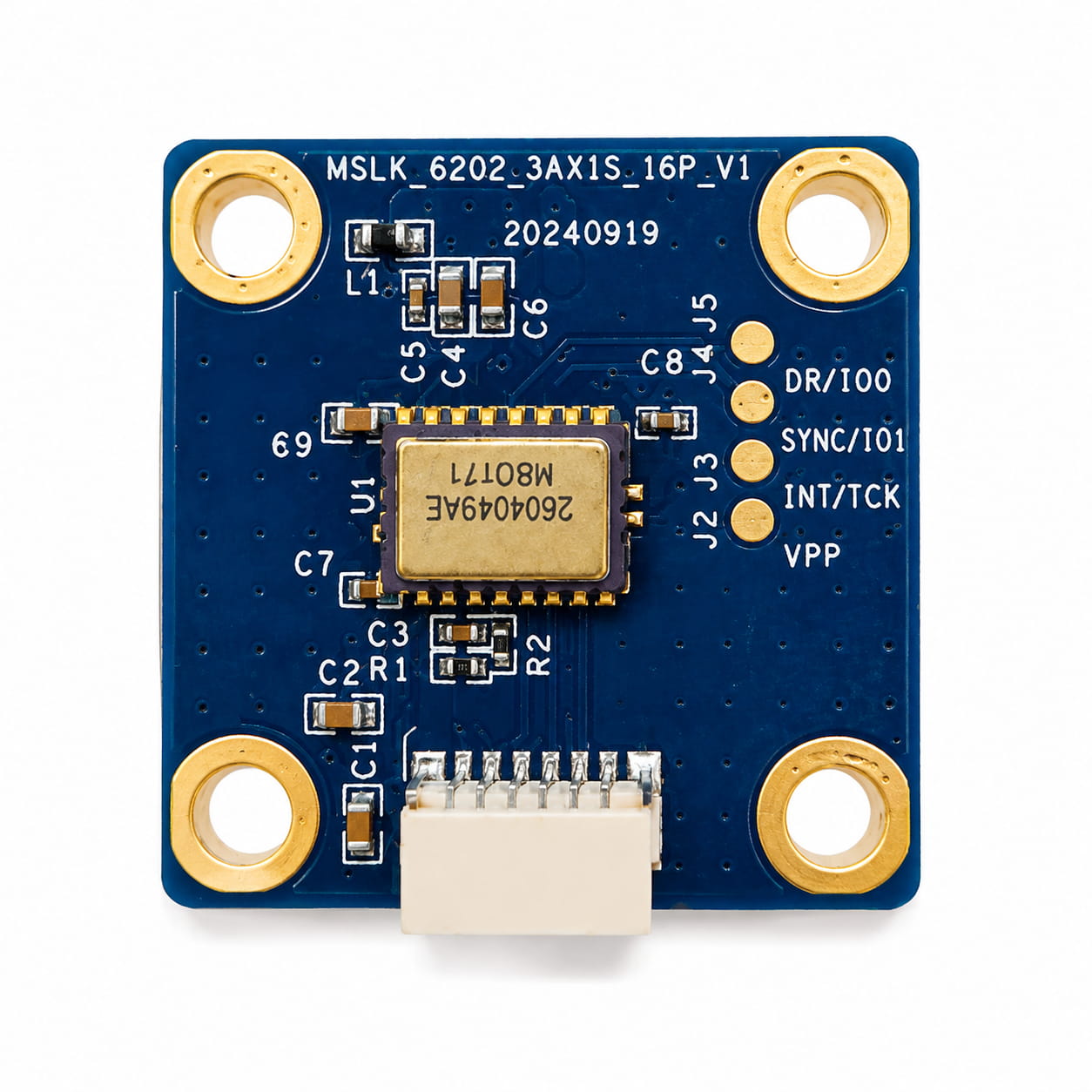

A série M-XDR é um sensor de taxa angular MEMS (giroscópio) do eixo Z com alcance máximo de até ±2000°/s, e sua interface de saída digital é compatível com o protocolo SPI slave. Os dados de taxa angular são em formato de complemento de dois de 24 bits.
A série M-XDR é adequada para aplicações industriais de alto desempenho. Ela utiliza um design MEMS diferencial avançado, que elimina os efeitos da aceleração linear e permite a operação em ambientes agressivos com choques e vibrações extremas.
O encapsulamento especialmente projetado pode ser soldado pela parte inferior ou frontal para simplificar o projeto estrutural do sistema. Quando montado na parte inferior, o eixo sensível fica perpendicular à placa de circuito principal. Quando montado na parte frontal, o eixo sensível fica paralelo à placa de circuito principal.
Número da peça, :
M-XDR-D2Pedido (MOQ) :
1tempo de liderança :
5Séries e parâmetros do produto
| Desempenho (Parâmetro) | Unidade | Notas | |||
| Modelo | M-XDR-D0 | M-XDR-D1 | M-XDR-D2 | ||
| Pacote | 7,8 x 5,8 x 3 | mm | |||
| Axial | Z | ||||
| Faixa de medição | 500 | 1000 | 2000 | graus/s | A rotação no sentido horário resulta em saída positiva, limitada a ±105% da escala completa durante sobrecarga. |
| Resolução | 24 bits | 24 bits | 24 bits | pedaços | |
| Taxa de dados | 18 kHz | 18 kHz | 18 kHz | Hz | Taxa de atualização dos dados de saída à temperatura ambiente |
| Atraso em grupo | <2 | <2 | <2 | ms | Atraso temporal entre o sinal de entrada físico e o sinal de saída |
| Largura de banda (-3dB) | ≥170 | ≥170 | ≥170 | Hz | Definida como a frequência para a qual a atenuação é >-3dB. |
| Largura de banda (atraso de fase de -90 graus) | ≥130 | ≥130 | ≥130 | Hz | Largura de banda (@ -90° de atraso de fase) (Hz) |
| Fator de escala a 25°C | 16000 | 8000 | 4000 | lsb/graus/s | configuração de fábrica |
| Repetibilidade do fator de escala (1σ) | <25 | <20 | <15 | ppm | dia após dia na configuração Temp(1σ) |
| Fator de escala versus temperatura (1σ) | <50 | <50 | <50 | ppm | Em toda a faixa de temperatura (1σ) |
| Não-linearidade do fator de escala (1σ) | <100 | <100 | <100 | ppm | Percentagem da faixa dinâmica usando o melhor ajuste de linha reta |
| Instabilidade de viés | 0,25 | 0,3 | 1 | graus/hora | Variância de Allan a 25°C |
| Estabilidade do viés @10s | 2,5 | 3 | 5 | graus/hora | Suavização de 10 segundos por GJB (Padrão Militar Chinês) |
| Estabilidade de polarização @1s | 7,5 | 9 | 15 | graus/hora | Suavização de 1 segundo por GJB (Padrão Militar Chinês) |
| Caminhada Aleatória Angular | <0,125 | <0,15 | <0,25 | °/ √h | Variância de Allan a 25°C |
| Erro de viés em função da temperatura (1σ) | <50 | <50 | <100 | graus/hora | Em toda a faixa de temperatura (1σ) |
| Variações de temperatura de polarização, calibradas (1σ) | <10 | <10 | <30 | graus/hora | Em toda a faixa de temperatura (1σ) |
| Viés Run-Run(1σ) | <1,5 | <2 | <3 | graus/hora | dia após dia na configuração Temp(1σ) |
| Ruído pico a pico | 1 | 1 | 2 | graus/s | Na faixa de frequência de largura de banda, à temperatura ambiente. |
| Sensibilidade G | <1 | <1 | <1 | °/h/g | Qualquer eixo, testado com tolerância de ±1g. |
| VRE (Erro de retificação de vibração) | <1 | <1 | <1 | °/h/g (rms) | (12gRMS, 20-2000) |
| Hora de inicialização | 500m | 500m | 500m | s | Tempo até a produção operacional |
| Meio ambiente, energia e físico | |||||
| Choque (operacional) | 3000g,1ms | ||||
| Choque (sobrevivência) | 6000g,10ms | ||||
| Operação de vibração | 20 g, espectro de triagem | ||||
| Temperatura de operação | -40° ~ +150° | ||||
| Temperatura máxima de armazenamento (sobrevivência) | -60° ~ +150° | ||||
| Tensão de alimentação | 3,3±0,3V | ||||
| Consumo atual | 40mA | ||||
Informações sobre a embalagem

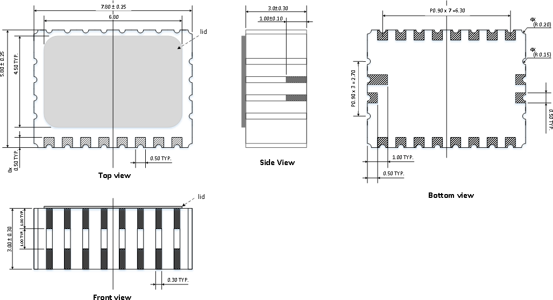

Figura 1LCPacote C20Vge Dimensões (Unidade: mm)

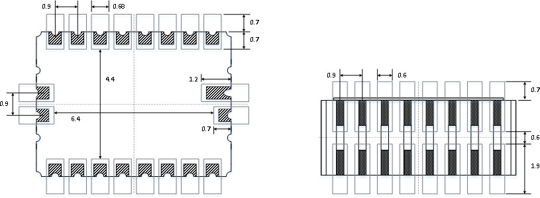

Figura 2: Projeto de PCB proposto (Unidade: mm)
Cenários de aplicação
O MG501 é um giroscópio MEMS de eixo único de alto desempenho que fornece dados de velocidade angular e temperatura via SPI, sendo adequado para medições rotacionais de alta precisão e aplicações como navegação inercial e estabilização de atitude.
