High Precision MEMS Single Axis Gyroscope Sensor SPI Digital Output Ceramic Package Inertial Measurement Sensor

The MGZ-XXXX silicon-based MEMS gyroscope adopts a compact 48-pin ceramic package and advanced MEMS sensing technology. This high precision single-axis gyroscope features high accuracy, excellent stability, low noise performance, wide temperature adaptability, and reliable digital output, providing accurate angular velocity measurement for demanding inertial applications.

Número da peça, :
MGZ-XXXX
Pedido (MOQ) :
1

Descrição do produto

Product Series and Parameters

Parameters	MGZ-025	MGZ-101	MGZ-201	MGZ-301	MGZ-501	MGZ-302	MGZ-502	MGZ-503	MGZ-401	Unit	Notes
Measurement Range	25	100	200	300	500	300	500	500	400	deg/s	Clockwise rotation is positive output,Clamped at ±105%FS during over-range
Resolution	24	24	24	24	24	24	24	24	24	bits
Data Rate	11.5k-12.5K	11.5k-12.5K	11.5k-12.5K	11.5k-12.5K	11.5k-12.5K	11.5k-12.5K	11.5k-12.5K	11.5k-12.5K	11.5k-12.5K	Hz	Refresh rate of the output data at room temperature
Group delay	50	10	5	3	3	3	2	2	1.1	ms	Time delay between the physical input and the output signal
Bandwidth (-3dB)	12	25	50	90	90	90	140	140	400	Hz	Defined as the frequency for which attenuation is >-3dB
Scale Factor at 25°C	320000	80000	40000	27000	16000	27000	16000	16000	20000	lsb/deg/s	factory setting
Scale Factor Repeatability (1σ )	100	100	100	100	100	50	30	20	100	ppm	day by day at setting Temp(1σ )
Scale Factor VS Temperature (1σ )	300	300	300	300	300	50	50	50	300	ppm	Over temperature range（1σ）
Scale Factor Non-Linearity (1σ )	100	100	150	100	100	100	50	50	100	ppm	Percentage of dynamic range using a best straight line fit
Bias Instability	0.011	0.013	0.022	0.033	0.044	0.066	0.099	0.11	0.1	deg/hr	Allan Variance @25°C
Bias stability @10s	0.033	0.044	0.077	0.11	0.12	0.22	0.33	0.66	0.3	deg/hr	10s smooth GJB
Bias stability @1s	0.099	0.133	0.22	0.33	0.36	0.66	0.99	1.99	0.9	deg/hr	1s smooth GJB
Angular Random Walk	0.0016	0.0022	0.0033	0.0055	0.006	0.011	0.016	0.033	0.015	°/ √h	Allan Variance @25°C
Bias error over temperature (1σ )	1	1.5	2	3	3	3	3	3	3	deg/Hr	Over temperature range（1σ）
Bias temperature variations, calibrated (1σ )	0.1	0.15	0.2	0.3	0.5	0.3	0.5	0.5	0.5	deg/Hr	Over temperature range（1σ）
Bias Run-Run (1σ )	0.06	0.075	0.1	0.15	0.2	0.15	0.2	0.2	0.3	deg/hr	day by day at setting Temp(1σ )
Noise Peak to Peak	0.002	0.005	0.015	0.06	0.1	0.1	0.1	0.1	0.225	deg/s	Over the Bandwidth frequency range, at room temperature
g Sensitivity	0.3	0.4	0.5	0.5	0.5	0.5	0.5	0.5	0.5	°/hr/g	Any axis，Tested over ±1g
VRE	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	°/hr/g（rms）	（12gRMS，20-2000）
Startup Time	900m	900m	900m	900m	900m	900m	900m	900m	900m	s	Time to operational output
Environment, Power and Physical
Shock (operating)	500g，1ms
Shock (survival)	6000g，10ms
Vibration Operating	18grms，Screen spectrum
Operating Temperature	-40 ~ +85（can be customized to -55 ~+125deg）
Max storage (survival) Temperature	-60 ~ +125
Supply voltage	5±0.25V
Current consumption	45ma
Dimension	11113mm

Packaging information

MG-XXXX adopts 48 pin ceramic packaging

Figure 1 Packaging Diagram

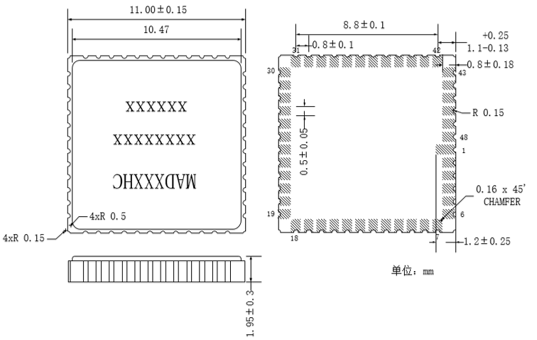

Figure 2 Packaging Size Diagram

Application Scenarios

MEMS Gyroscopes application

The MG501 is a high-performance single-axis MEMS gyroscope that outputs angular velocity and temperature data via SPI, suitable for high-precision rotational measurement and applications such as inertial navigation and attitude stabilization.

Aerospace

Aviation

Weapon

FAQ

Q1: How does bias instability affect long-term navigation accuracy?

Engineering: Bias instability (≤0.03°/h) causes cumulative errors over time. Commercial: In industrial automation, 0.03°/h drift over 100 hours leads to ≤3° positioning error, critical for conveyor alignment.

Q2: What’s the difference between ARW and bias instability?
Engineering: ARW (≤0.003°/√h) is short-term random noise; bias is long-term zero offset. Commercial: ARW ensures smooth arm movements, while bias prevents drift in factory-line tracking systems over shifts.

Q3: How does temperature impact zero offset drift?
A:Engineering: Thermal drift (≤0.02°/h/°C) is corrected via -40°C~+85°C calibration. Commercial: In outdoor weather stations, temperature swings from -40°C to +85°C maintain ≤0.02°/h drift, ensuring accurate tilt measurements.
