Giroscópio

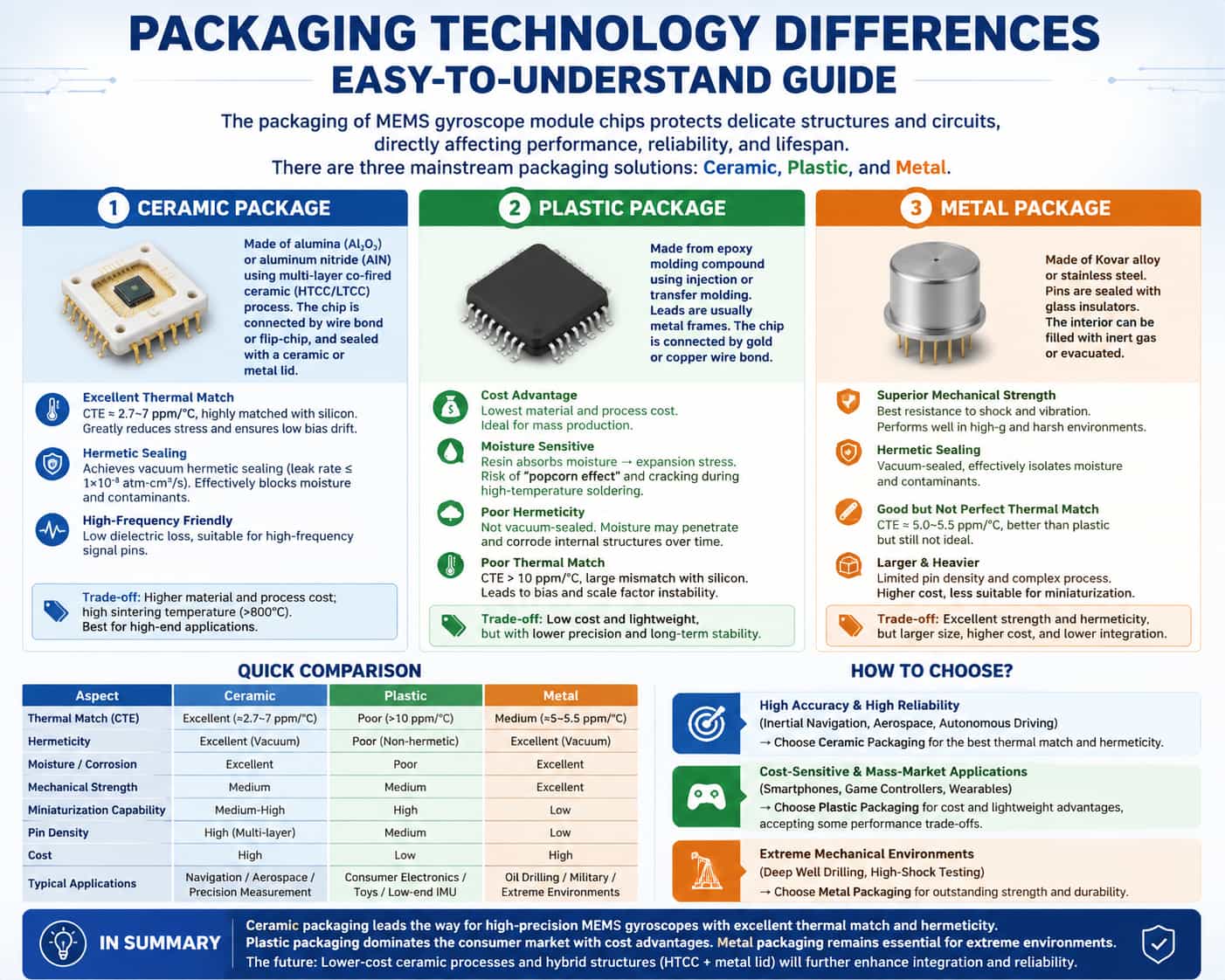

A embalagem de chips de módulos giroscópios MEMS refere-se ao processo completo — realizado após a fabricação em nível de wafer da estrutura de sensoriamento e dos circuitos de processamento de sinal — de encapsulamento do chip individualizado, roteamento dos terminais e estabelecimento das interconexões elétricas. A embalagem impacta diretamente o ambiente de estresse termomecânico do módulo, a confiabilidade hermética e a integridade do sinal. Atualmente, as principais soluções de embalagem para esses chips se enquadram em três categorias: cerâmica, plástico e metal. Comparação das três soluções de embalagem (1) Embalagem de cerâmica Alumina ou nitreto de alumínio servem como substrato e material de encapsulamento. Um processo cerâmico multicamadas de co-queima (HTCC/LTCC) é usado para fabricar a cavidade e as camadas de interconexão; o chip é conectado a pads internos por meio de ligação por fio ou ligação flip-chip e, finalmente, selado com uma tampa de cerâmica ou metal.  Compatibilidade térmica: O coeficiente de expansão térmica (CTE) é de aproximadamente 6,0–7,2 ppm/°C para alumina e 2,7 ppm/°C para nitreto de alumínio. Esses valores são bastante semelhantes aos do silício, reduzindo significativamente a tensão exercida sobre a estrutura MEMS durante flutuações de temperatura e garantindo baixa deriva de polarização zero. Hermeticidade: Capaz de alcançar uma vedação verdadeiramente hermética (taxa de vazamento ≤ 1×10⁻⁸ atm·cm³/s), isolando eficazmente a umidade e os contaminantes e oferecendo excelente confiabilidade a longo prazo. Alta frequência/Baixa capacitância parasita: Os materiais cerâmicos apresentam baixa perda dielétrica, tornando-os adequados para pinos de sinal de alta frequência. As limitações das embalagens cerâmicas incluem os altos custos de material e processamento, além das elevadas temperaturas de sinterização (acima de 800 °C); elas são adequadas principalmente para aplicações de alta tecnologia. (2) Embalagem plástica A carcaça é formada utilizando compostos de moldagem de resina epóxi por meio de processos de moldagem por injeção ou transferência. Normalmente, utilizam-se terminais metálicos para os pinos, e as conexões entre o chip e os pinos são feitas por meio de fios de ouro ou cobre. As embalagens plásticas oferecem vantagens significativas em termos de custos; os custos de material e processamento são substancialmente menores do que os das embalagens de cerâmica ou metal, tornando-as adequadas para a produção em massa.As desvantagens das embalagens plásticas são principalmente de três tipos. O coeficiente de expansão térmica (CTE) da resina geralmente excede 10 ppm/°C, resultando em uma significativa incompatibilidade térmica com o chip de silício; o estresse térmico causa diretamente flutuações no viés zero e no fator de escala. A hidrofilicidade da resina epóxi causa tensão de expansão ao absorver umidade; durante a soldagem em alta temperatura, isso pode desencadear o "efeito pipoca", levando ao rompimento da embalagem. Além disso, a penetração de umidade corrói gradualmente as estruturas internas, comprometendo a confiabilidade a longo prazo. Adicionalmente, a hermeticidade insuficiente impede a selagem a vácuo, dificultando o atendimento aos requisitos de estabilidade a longo prazo de aplicações de alta precisão. (3) Embalagem metálica Esses encapsulamentos utilizam uma carcaça feita de liga Kovar (uma liga de ferro-níquel-cobalto) ou aço inoxidável. Os terminais são isolados e selados contra a carcaça metálica usando isoladores de vidro, e o interior pode ser preenchido com gás inerte ou evacuado até o vácuo. A embalagem metálica é reconhecida por sua excepcional resistência mecânica, oferecendo a melhor resistência a choques e vibrações entre todas as soluções de embalagem; ela é capaz de suportar ambientes operacionais extremos, caracterizados por alta sobrecarga e forças de impacto elevadas. Além disso, sua hermeticidade rivaliza com a da embalagem cerâmica, bloqueando eficazmente a umidade e os contaminantes para garantir a confiabilidade a longo prazo do chip interno.O coeficiente de expansão térmica (CTE) para encapsulamento metálico é de aproximadamente 5,0–5,5 ppm/°C; embora superior ao do encapsulamento plástico, ainda existe uma incompatibilidade com o chip de silício, o que significa que o impacto do estresse térmico não pode ser ignorado. Além disso, o tamanho e o peso relativamente grandes do encapsulamento, combinados com a densidade limitada de terminais, dificultam o desenvolvimento de módulos miniaturizados e altamente integrados. O processo de fabricação é complexo e o custo total pode até mesmo exceder o do encapsulamento cerâmico. Aliado à tendência de miniaturização em toda a indústria, o encapsulamento metálico está sendo gradualmente substituído por soluções de encapsulamento cerâmico no campo dos giroscópios MEMS. Tabela Resumo ComparativoCritérios de comparaçãoEmbalagem de cerâmicaEmbalagem plásticaEmbalagem metálicaCompatibilidade térmica (CTE)Excelente (≈2.7–7 ppm/°C)Ruim (>10 ppm/°C)Médio (≈5–5,5 ppm/°C)HermeticidadeExcelente (à prova de vácuo)Pobre (não hermético)Excelente (à prova de vácuo)Resistência à umidade/corrosãoExcelentePobreExcelenteResistência mecânicaMédioMédioExcelenteCapacidade de miniaturizaçãoMédio-altoAltoBaixoDensidade de chumboAlto (suporta roteamento multicamadas)MédioBaixoCustoAltoBaixoAltoAplicações típicasNavegação/Aeroespacial/Medição de precisãoEletrônicos de consumo/brinquedos/IMUs de baixo custoPerfuração de petróleo / Militar / Ambientes extremosRecomendações de seleção · Setores de alta precisão e alta confiabilidade (navegação inercial, aeroespacial, condução autônoma): a embalagem cerâmica é a escolha ideal, oferecendo excelente correspondência térmica e hermeticidade.· Eletrônicos de consumo e aplicações sensíveis a custos (celulares, controles de jogos, dispositivos vestíveis): As embalagens plásticas oferecem vantagens em termos de redução de custos e peso, embora impliquem algumas desvantagens em termos de precisão.· Ambientes mecânicos extremos (perfuração de poços profundos, testes de alto impacto): As embalagens metálicas mantêm um nicho de mercado devido à sua resistência mecânica superior. Em resumo, a embalagem cerâmica — que aproveita as vantagens da correspondência térmica e da hermeticidade — representa a principal abordagem tecnológica para chips de módulos giroscópicos MEMS de alta precisão; a embalagem plástica domina o mercado consumidor devido à sua relação custo-benefício; e a embalagem metálica está relegada a ambientes especializados. As tendências futuras apontam para uma redução contínua de custos nos processos de embalagem cerâmica e uma evolução para estruturas compostas — combinando cerâmicas de alta temperatura de co-queima (HTCC) com tampas metálicas — para aprimorar ainda mais a integração e a confiabilidade, consolidando assim sua posição central em aplicações de alto valor agregado.

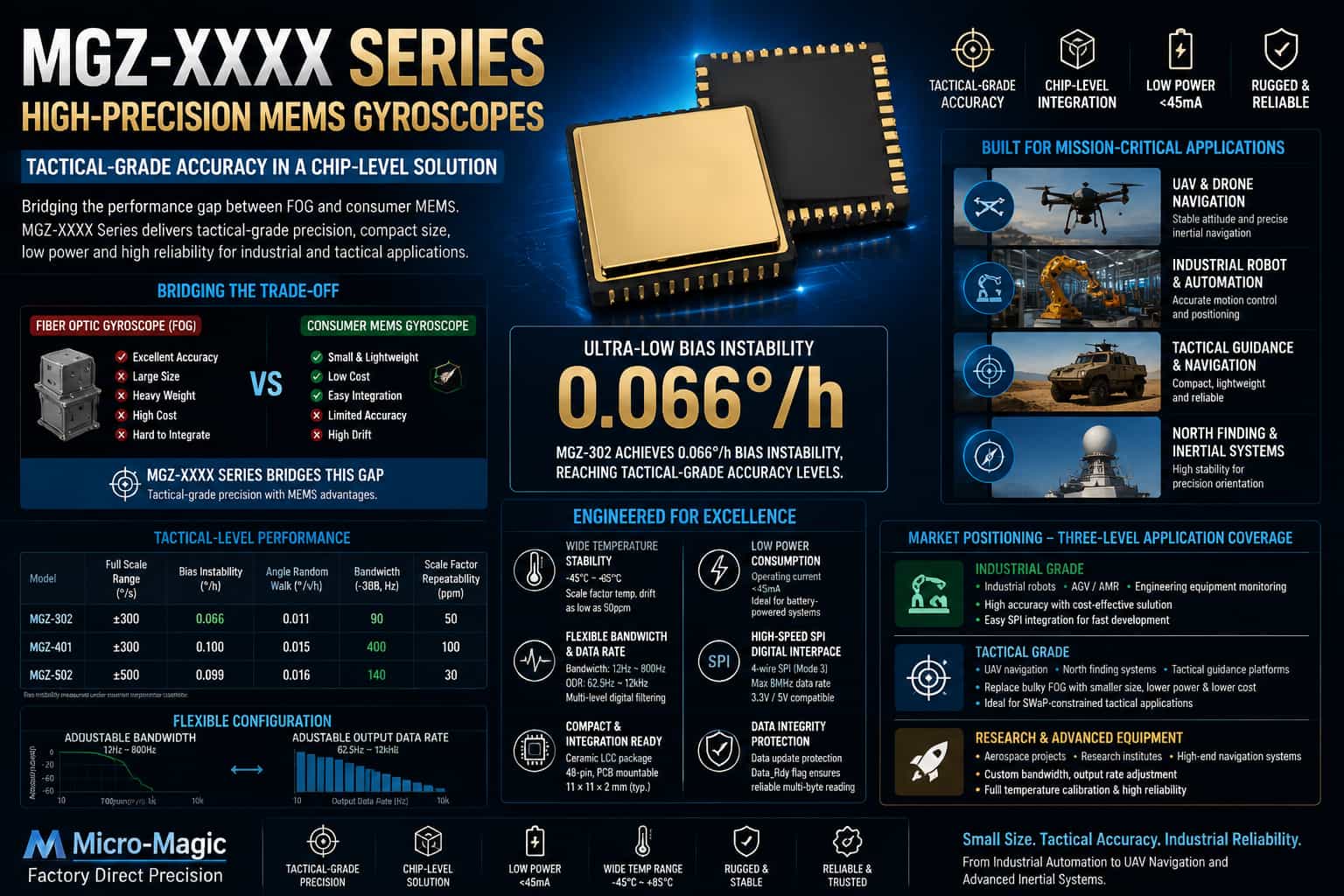

Ao selecionar sensores inerciais, os engenheiros frequentemente se deparam com um dilema: embora os giroscópios de fibra óptica atendam aos requisitos de precisão, eles são volumosos, pesados ​​(muitas vezes pesando centenas de gramas) e caros (a partir de dezenas de milhares de yuans), o que dificulta sua integração em plataformas compactas como drones e robôs. Por outro lado, embora os giroscópios MEMS de nível consumidor ofereçam tamanho e custo adequados, sua estabilidade de polarização — que normalmente varia de alguns a dezenas de graus por hora — leva ao rápido acúmulo de erros em cenários de controle de atitude de nível industrial ou navegação tática, não atendendo aos padrões de desempenho. Subjacente a essa escolha está uma lacuna de desempenho de longa data entre essas duas abordagens tecnológicas: soluções de alta precisão são complexas e caras, enquanto opções leves carecem de precisão suficiente, e há muito tempo falta uma solução em nível de chip capaz de equilibrar efetivamente ambos os requisitos. A série MGZ-XXXX de chips giroscópios MEMS de eixo único de alta precisão foi projetada especificamente para preencher essa lacuna. 1. Posicionamento do produto: Precisão em nível de chip, nível tático. A série MGZ-XXXX está claramente posicionada para fornecer uma solução em nível de chip — adequada para integração direta em placas de circuito impresso — para projetos que exigem precisão tática ou industrial, mas que não comportam o tamanho e o custo dos giroscópios de fibra óptica.Ao utilizar estruturas oscilantes MEMS de alto desempenho e projetos de cadeia de sinal de baixo ruído, esta série eleva as principais métricas de desempenho ao nível de aplicações táticas. Tomando como exemplos modelos representativos, como o MGZ-302 e o MGZ-502:modeloFaixa de medição (°/s)Instabilidade de polarização (°/h)Caminhada aleatória angular (°/√h)largura de banda (-3dB, Hz)Repetibilidade do fator de escala (ppm)MGZ-302±3000,0660,0119050MGZ-401 0,10,015400100MGZ-502±5000,0990,01614030A instabilidade de polarização é um parâmetro fundamental que mede a magnitude da deriva de saída em um giroscópio sob condições de temperatura constante. O MGZ-302 atinge uma instabilidade de polarização de 0,066°/h, posicionando-o firmemente dentro da faixa de precisão tática e igualando ou superando o desempenho dos principais concorrentes internacionais. O MGZ-401 amplia ainda mais a largura de banda para 400 Hz e reduz o atraso de grupo para 1,1 ms, permitindo a captura de mudanças rápidas de atitude em cenários de resposta dinâmica de alta frequência. Ao mesmo tempo, esta série mantém as principais vantagens inerentes à tecnologia MEMS:· Tamanho: Pacote cerâmico LCC com 48 pinos, adequado para montagem direta na superfície da placa de circuito impresso.· Consumo de energia: Corrente operacional normal

O projeto antivibração de giroscópios de fibra óptica é um problema típico de otimização em engenharia que exige esforços colaborativos em estrutura mecânica, projeto do caminho óptico e processamento de sinais. A solução mais comum atualmente consiste em isolar fisicamente as vibrações, suprimir as fontes de erro no caminho óptico e filtrar o ruído residual por meio de algoritmos, formando assim um sistema antivibração completo. No nível da fonte de luz e da bobina de fibra, o projeto da bobina é otimizado empregando enrolamento simétrico quadripolar, técnicas de enrolamento de baixa tensão e otimizando a seleção do adesivo e os processos de cura para aumentar a rigidez da bobina e sua resistência à deformação. No nível do projeto da estrutura interna e da embalagem, materiais com baixos coeficientes de expansão térmica e alta rigidez (como cerâmica e invar) são usados ​​para fabricar o esqueleto da bobina e a bancada óptica, e os métodos de montagem dos componentes ópticos (fonte de luz, acoplador, modulador, detector) são otimizados para reduzir o microdeslocamento. Simultaneamente, estruturas de amortecimento local (como almofadas de borracha, preenchimento de silicone) ou isoladores de microvibração são projetados ao redor dos principais componentes internos sensíveis do giroscópio (como a bobina de fibra). No nível de processamento de sinal, o controle ativo de temperatura é utilizado para estabilizar a temperatura da fonte de luz e dos principais componentes ópticos, reduzindo assim a deriva térmica. O controle de realimentação em malha fechada é otimizado para aprimorar a estabilidade e a capacidade anti-interferência do circuito de controle. Técnicas de filtragem digital, como filtros de rejeição de banda ou filtros adaptativos projetados para frequências de vibração específicas, são empregadas para suprimir o ruído de vibração durante o processamento do sinal. Além disso, por meio da modelagem e compensação de erros, um modelo matemático (por exemplo, polinomial, rede neural) que relaciona a vibração (aceleração, frequência) ao erro de saída é estabelecido para permitir a compensação em tempo real na saída.

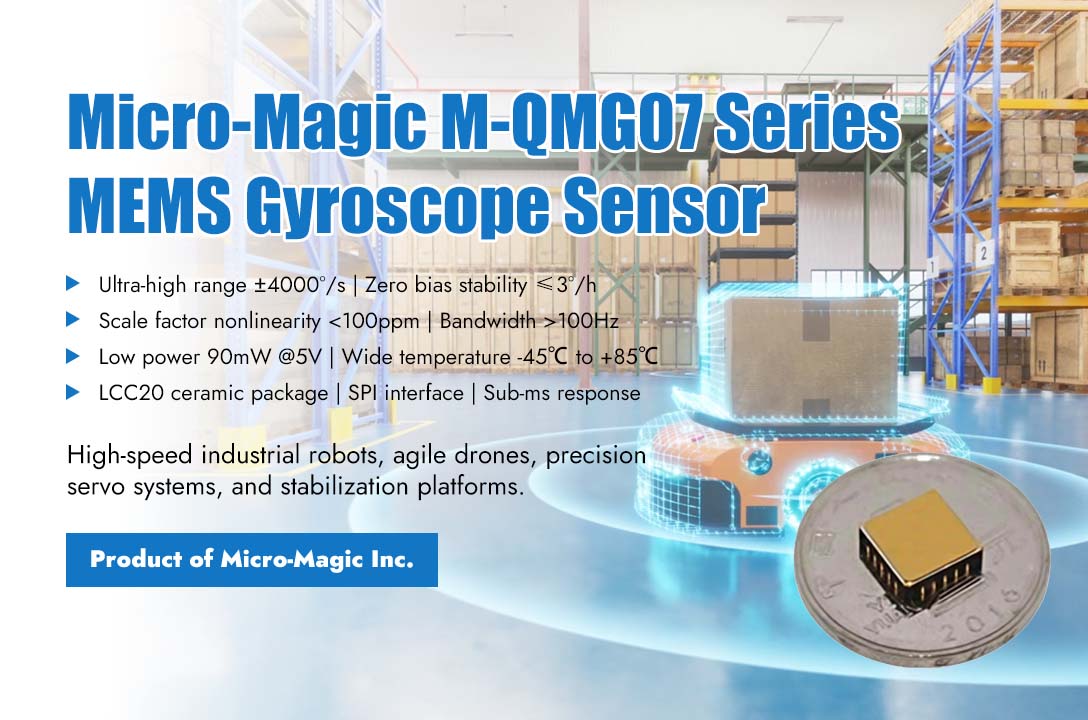

Em meio ao rápido desenvolvimento da automação industrial, drones e controle robótico, os sistemas impuseram requisitos rigorosos sem precedentes aos dispositivos de detecção de movimento. Os giroscópios tradicionais frequentemente enfrentam limitações técnicas, como alcance insuficiente, precisão reduzida e resposta lenta em cenários de movimento ultrarrápido e altamente dinâmico, tornando-se um fator crítico que limita o avanço do desempenho de equipamentos de ponta. Recentemente, a Micro-Magic lançou oficialmente a série M-QMG07 de giroscópios MEMS de eixo único. Com seu alcance dinâmico ultralargo de até ±4000°/s e estabilidade de polarização excepcional de ≤3°/h, ele abriu um novo panorama técnico para o controle de movimento de alta velocidade e alta precisão.O principal diferencial da série M-QMG07 reside na integração de uma cobertura de faixa extremamente ampla com precisão de medição de nível militar. Esta série oferece múltiplas opções de faixa, de ±500°/s a ±4000°/s, permitindo a captura abrangente do movimento angular em todo o espectro — desde micro-oscilações em instrumentos de precisão até manobras intensas de aeronaves de alta velocidade. Fundamentalmente, ao atingir uma faixa tão ampla, mantém métricas de precisão líderes do setor: estabilidade de polarização zero melhor que 3°/h à temperatura ambiente, não linearidade do fator de escala abaixo de 100 ppm e desempenho excepcional em toda a faixa de temperatura, garantindo uma saída de dados estável e confiável mesmo sob condições térmicas e de vibração complexas. Esta série de sensores giroscópicos trouxe melhorias revolucionárias para aplicações como robôs industriais de alta velocidade, sistemas servo de ponta, drones altamente manobráveis ​​e plataformas de estabilização de precisão. Por exemplo, quando robôs paralelos de alta velocidade realizam tarefas de triagem e embalagem, a aceleração articular do braço robótico é extremamente alta, e os giroscópios tradicionais são propensos à truncagem do sinal devido às limitações de alcance, o que pode levar a oscilações de controle e até mesmo instabilidade. O alcance ultralargo do M-QMG07 pode responder a mudanças instantâneas de velocidade angular de até milhares de graus por segundo sem distorção, fornecendo uma base de dados real e contínua para planejamento de movimento em tempo real e supressão de vibração. Ao mesmo tempo, sua alta estabilidade de polarização zero reduz significativamente a deriva de atitude durante a operação de longo prazo, ajudando a alcançar maior precisão de posicionamento repetitivo e consistência de trabalho. No campo dos drones, seja para lidar com a extrema oscilação de modelos de corrida em curvas ou com a rápida estabilização de drones industriais em fortes turbulências, os giroscópios apresentam requisitos extremos em termos de alcance e resposta dinâmica. O M-QMG07 não só consegue capturar com precisão velocidades angulares instantâneas de ±4000°/s, como também possui largura de banda configurável acima de 100Hz, com capacidade de resposta em submilissegundos. Isso garante que o sistema de controle de voo possa perceber e compensar cada perturbação de alta frequência em tempo real, melhorando significativamente a estabilidade de voo, a precisão do controle e a resistência a interferências ambientais. Para alcançar esse desempenho excepcional, o M-QMG07 adota uma estrutura de sensor capacitivo MEMS totalmente em silício e um ASIC de processamento de sinal de baixo consumo personalizado, com um consumo típico de energia de no máximo 90 mW com uma fonte de alimentação de 5 V. O produto utiliza um robusto encapsulamento cerâmico LCC20, com excelente resistência a choques mecânicos e vibrações, e suporta operação em uma ampla faixa de temperatura, de -45 °C a +85 °C. Através da interface SPI padrão e filtros programáveis, os usuários podem configurar de forma flexível os modos de saída de dados e a largura de banda, alcançando otimização de ruído em nível de sistema e ajuste dinâmico de desempenho. Atualmente, a série M-QMG07 oferece amostras de engenharia e suporte técnico completo. Com a introdução gradual deste chip em diversos campos, espera-se que os limites tecnológicos do controle de movimento de alta velocidade sejam ainda mais expandidos, permitindo que a próxima geração de sistemas inteligentes alcance um desempenho de movimento mais ágil, preciso e estável.

O projeto do sistema de aquisição de dados do giroscópio de fibra óptica concentra-se em como extrair sinais fracos de velocidade angular do ruído e obter conversão digital de alta precisão e alta sincronização. A abordagem técnica predominante atualmente adota a arquitetura "FPGA+DSP" para atender aos requisitos de aquisição de dados de alta velocidade na etapa de entrada e processamento de sinal complexo na etapa de saída. A arquitetura geral do sistema normalmente consiste em quatro camadas: front-end do sensor, condicionamento e aquisição de sinal, processamento de dados central e gerenciamento de comunicação e energia. Para um sistema integrado triaxial, é necessário sincronizar a aquisição de sinais de três direções ortogonais. Em termos de projeto de hardware, o front-end utiliza um circuito de condicionamento de sinal de precisão (amplificação, deslocamento de nível) para adequar a faixa de entrada do ADC. Um ADC Sigma-Delta de alta resolução foi selecionado para garantir a aquisição precisa de sinais fracos. Um FPGA é responsável pelo disparo síncrono multieixo e pela demodulação digital, enquanto um DSP realiza o controle em malha fechada, a compensação de erros e o algoritmo de navegação inercial strapdown. As interfaces de comunicação suportam RS-422, CAN, etc., e incluem uma função de sincronização PPS (pulso por segundo). Em termos de algoritmos de software, adota-se uma técnica de modulação de onda escalonada em malha fechada digital, na qual a fase de realimentação é aplicada por meio de um guia de ondas em Y para melhorar significativamente a faixa dinâmica e a linearidade. Simultaneamente, algoritmos como compensação dinâmica de tensão, supressão de vibração e redução de ruído do canal de referência são integrados para eliminar eficazmente a deriva térmica e o ruído de intensidade da fonte de luz. O fluxo de processamento de dados inclui calibração de inicialização, amostragem síncrona, compensação computacional e saída integral, sendo os dados finais agrupados de acordo com o protocolo de comunicação e transmitidos para o computador host. O projeto do sistema equilibra alta precisão, alta sincronização e forte capacidade anti-interferência, tornando-o adequado para cenários de aplicação de navegação que exigem resposta dinâmica rigorosa e estabilidade.

O projeto antivibração de giroscópios de fibra óptica é um problema típico de otimização em engenharia que exige esforços colaborativos em estrutura mecânica, projeto do caminho óptico e processamento de sinais. A solução mais comum atualmente consiste em isolar fisicamente as vibrações, suprimir as fontes de erro no caminho óptico e filtrar o ruído residual por meio de algoritmos, formando assim um sistema antivibração completo. No nível da fonte de luz e da bobina de fibra, o projeto da bobina é otimizado empregando enrolamento simétrico quadripolar, técnicas de enrolamento de baixa tensão e otimizando a seleção do adesivo e os processos de cura para aumentar a rigidez da bobina e sua resistência à deformação. No nível do projeto da estrutura interna e da embalagem, materiais com baixos coeficientes de expansão térmica e alta rigidez (como cerâmica e invar) são usados ​​para fabricar o esqueleto da bobina e a bancada óptica, e os métodos de montagem dos componentes ópticos (fonte de luz, acoplador, modulador, detector) são otimizados para reduzir o microdeslocamento. Simultaneamente, estruturas de amortecimento local (como almofadas de borracha, preenchimento de silicone) ou isoladores de microvibração são projetados ao redor dos principais componentes internos sensíveis do giroscópio (como a bobina de fibra). No nível de processamento de sinal, o controle ativo de temperatura é utilizado para estabilizar a temperatura da fonte de luz e dos principais componentes ópticos, reduzindo assim a deriva térmica. O controle de realimentação em malha fechada é otimizado para aprimorar a estabilidade e a capacidade anti-interferência do circuito de controle. Técnicas de filtragem digital, como filtros de rejeição de banda ou filtros adaptativos projetados para frequências de vibração específicas, são empregadas para suprimir o ruído de vibração durante o processamento do sinal. Além disso, por meio da modelagem e compensação de erros, um modelo matemático (por exemplo, polinomial, rede neural) que relaciona a vibração (aceleração, frequência) ao erro de saída é estabelecido para permitir a compensação em tempo real na saída.

No campo da medição inercial de precisão, a inovação tecnológica e a compatibilidade de sistemas emergem como motores duplos que impulsionam o avanço da indústria. Recentemente, a Micro-Magic Inc. lançou o M3G-210/220, um medidor triaxial de alta precisão. giroscópio MEMSCom seu excelente desempenho técnico e filosofia de design altamente compatível, o produto se alinha perfeitamente com o STIM200/202 da Sensonor, oferecendo novas soluções para aplicações industriais e de pesquisa. O giroscópio M3G-210/220 apresenta vantagens significativas em desempenho técnico, com instabilidade de polarização zero atingindo o nível de 0,1 °/h, variação aleatória angular controlada dentro de 0,1 °/√ h e precisão de medição estável mantida na faixa de temperatura de operação de -40 °C a +80 °C. O produto adota um design robusto em liga de alumínio, que pode se adaptar a ambientes de trabalho complexos, como vibração e impacto. A taxa de amostragem interna pode atingir até 2000 Hz e a largura de banda do sinal excede 200 Hz, o que permite capturar com precisão mudanças dinâmicas rápidas. Vale ressaltar que o M3G-210/220 foi projetado levando em consideração a facilidade de integração do sistema. Suas dimensões mecânicas e design de interface são totalmente compatíveis com a solução STIM200/202, amplamente utilizada no setor, incluindo as mesmas especificações externas, posições de furos de montagem correspondentes e layout padronizado do conector Micro-D de 15 pinos. Essa compatibilidade física permite que sistemas existentes sejam atualizados ou que equipamentos sejam substituídos sem a necessidade de modificações mecânicas. Em termos de protocolos de comunicação, o produto oferece múltiplos modos de operação, entre os quais o modo STIMGYRO-90, especialmente otimizado, permite a integração completa com o sistema STIM200/202 em termos de formato de dados, conjunto de instruções e estado de funcionamento. Ao mesmo tempo, o produto também suporta múltiplos protocolos de comunicação personalizados, proporcionando aos usuários opções flexíveis de integração de sistemas. O dispositivo mantém funções profissionais como entrada de gatilho externo e saída de sinal de sincronização de tempo, e possui um mecanismo completo de automonitoramento e geração de relatórios de status do sistema. Do ponto de vista da arquitetura técnica, o M3G-210/220 incorpora uma nova abordagem para o projeto de sensores. Ao mesmo tempo que aprimora os principais indicadores de desempenho, respeita integralmente o ecossistema tecnológico existente e reduz as barreiras de integração de sistemas por meio de um design de compatibilidade. Esse conceito de design permite que o produto se integre rapidamente a diversos sistemas de medição inercial, desde plataformas de estabilização óptica de precisão até dispositivos de controle de movimento, de equipamentos experimentais de pesquisa científica a sistemas de detecção industrial, demonstrando um amplo potencial de aplicação. O equilíbrio entre inovação tecnológica e compatibilidade de sistemas é uma direção importante para o desenvolvimento de equipamentos de medição de alta precisão. A experiência com o M3G-210/220 demonstra que, por meio de um projeto cuidadoso, a melhoria de desempenho e a adaptação ao sistema podem ser integradas de forma orgânica. Com a crescente aplicação da tecnologia de medição em diversos campos, essa solução, que combina excelente desempenho e boa compatibilidade, oferecerá mais opções para integradores de sistemas e usuários finais. Atualmente, o produto já começou a prestar serviços a usuários em áreas-chave, e seu desempenho em aplicações práticas merece maior atenção. Em consonância com a tendência de desenvolvimento que prioriza tanto o progresso tecnológico quanto a compatibilidade de sistemas, o lançamento de produtos como este oferece novas possibilidades para a expansão das aplicações da tecnologia de medição inercial.

Numa fase crucial do avanço global de sistemas não tripulados rumo à inteligência, capacidades de enxame e alta precisão, o desempenho dos sensores principais tornou-se um gargalo crítico que limita a melhoria da capacidade do sistema. Recentemente, a Micro-Magic, líder no projeto e fabricação de sensores inerciais, lançou oficialmente uma nova geração de sensores. Série de sensores giroscópicos MEMS de eixo único de nível táticoEsta linha de produtos, otimizada para integração profunda com UAVs, UGVs, USVs, UUVs e diversas plataformas robóticas, visa fornecer uma base robusta e precisa de sensoriamento de movimento para sistemas não tripulados de alta dinâmica e alta autonomia de próxima geração, permitindo operação estável e tomada de decisões inteligentes em ambientes complexos. A nova série de chips abrange diversos modelos, incluindo as séries MG-101/102, MG-401, MG-501, MG-2001 e MG-4001/4002. Com um encapsulamento cerâmico miniaturizado unificado (10×10×3,5 mm, pesando 1,5 gramas) e saída totalmente digital, oferece uma solução completa que vai desde ultraprecisão até ampla faixa dinâmica. Suas especificações técnicas atendem diretamente aos rigorosos requisitos de sistemas não tripulados em diversos cenários: desde as manobras extremas de drones de corrida com até ±4.000°/s, a medição estável de velocidades angulares mínimas dentro de ±100°/s para submersíveis subaquáticos por dezenas de horas, até os dados de taxa angular confiáveis ​​e precisos fornecidos pela série em terrenos acidentados, resistindo a impactos e vibrações contínuos para veículos não tripulados.Numa fase crucial do avanço global de sistemas não tripulados rumo à inteligência, capacidades de enxame e alta precisão, o desempenho dos sensores principais tornou-se um gargalo crítico que limita a melhoria das capacidades do sistema. Recentemente, a Micro-Magic, líder no projeto e fabricação de sensores inerciais, lançou oficialmente uma nova geração de sensores giroscópicos MEMS de eixo único de nível tático. Esta linha de produtos, otimizada para integração profunda com UAVs, UGVs, USVs, UUVs e diversas plataformas robóticas, visa fornecer uma base robusta e precisa para a detecção de movimento em sistemas não tripulados de alta dinâmica e alta autonomia de próxima geração, permitindo operação estável e tomada de decisões inteligentes em ambientes complexos.  A nova série de chips abrange diversos modelos, incluindo as séries MG-101/102, MG-401, MG-501, MG-2001 e MG-4001/4002. Com um encapsulamento cerâmico miniaturizado unificado (10×10×3,5 mm, pesando 1,5 gramas) e saída totalmente digital, oferece uma solução completa que vai desde ultraprecisão até ampla faixa dinâmica. Suas especificações técnicas atendem diretamente aos rigorosos requisitos de sistemas não tripulados em diversos cenários: desde as manobras extremas de drones de corrida com até ±4.000°/s, a medição estável de velocidades angulares mínimas dentro de ±100°/s para submersíveis subaquáticos por dezenas de horas, até os dados de taxa angular confiáveis ​​e precisos fornecidos pela série em terrenos acidentados, resistindo a impactos e vibrações contínuos para veículos não tripulados.MG401M-QMG07M3G-220

 Recentemente, a Micro-Magic Inc., fornecedora de soluções em tecnologia inercial, lançou oficialmente sua nova geração de giroscópios a laser de anel. Considerada uma nova obra-prima para navegação estratégica e aplicações de medição inercial de alta precisão, o lançamento desta série de produtos representa mais um grande avanço para a empresa no campo da detecção inercial de alta precisão e confiabilidade, visando atender à crescente demanda por desempenho em navegação estratégica nos setores aeroespacial, de tecnologia de defesa, indústria de ponta e outras áreas. Os produtos da série GR RLG integram tecnologia óptica a laser avançada e processos consolidados de controle de temperatura, oferecendo alta estabilidade, ampla faixa dinâmica e excelente desempenho anti-interferência. Apresentam vantagens como inicialização rápida e fator proporcional estável, mantendo a saída estável mesmo em temperaturas extremas (de -40 °C a +70 °C) e ambientes com forte vibração. Além de atender aos rigorosos requisitos de precisão e confiabilidade dos sistemas tradicionais de navegação inercial, também proporcionam capacidade confiável de percepção de movimento angular para a nova geração de plataformas de alta dinâmica. Em aplicações de navegação estratégica, como veículos aéreos não tripulados de longa duração, controle de atitude de satélites, sistemas de navegação inercial de navios e guiamento de mísseis, os produtos RLG da série GR, com seu baixo erro de polarização zero e alta repetibilidade, podem melhorar efetivamente a precisão da navegação autônoma e do controle de atitude do sistema em ambientes complexos. Além disso, seu design estrutural compacto e corpo leve os tornam altamente adequados para plataformas de alta integração com espaço limitado. A série GR lançou quatro produtos (G-R30, G-R50, G-R70, G-R90) com base em diferentes indicadores de desempenho para atender às necessidades dos clientes em diferentes cenários de aplicação.O diretor técnico da Micro-Magic afirmou: “A série GR de RLG não é apenas um produto, é a nossa resposta, fruto de uma profunda compreensão dos desafios enfrentados pelos nossos clientes em aplicações estratégicas. Acreditamos firmemente que, com sua excelente precisão, forte adaptabilidade ambiental e confiabilidade excepcional, os produtos da série GR se tornarão um dos componentes principais mais confiáveis ​​para nossos parceiros na promoção da inovação em sistemas de navegação e autônomos de alta tecnologia”.

Prévia rápida do conteúdo do artigo No campo da tecnologia de navegação moderna, precisão e confiabilidade são requisitos cruciais. Sistemas de defesa militar, veículos aeroespaciais, navios oceânicos e veículos autônomos necessitam de soluções de navegação de alta precisão. Dentre os inúmeros sensores de navegação, o giroscópio de fibra óptica (FOG) tornou-se o componente central dos sistemas de navegação de precisão devido às suas vantagens exclusivas. O giroscópio de fibra óptica consiste em uma fonte de luz laser, uma bobina de fibra óptica, um acoplador e um fotodetector, e seu princípio de funcionamento baseia-se no efeito Sagnac. O laser é dividido em dois feixes que se propagam na bobina de fibra nos sentidos horário e anti-horário, respectivamente. Quando o sistema está parado, os dois feixes de luz retornam simultaneamente e interferem destrutivamente; quando o sistema gira, os dois feixes de luz produzem uma diferença de fase, e, ao detectar essa diferença de fase, a velocidade angular de rotação pode ser medida com precisão. Características técnicas do giroscópio de fibra óptica 1.       Alta precisão e alta estabilidade: Os giroscópios de fibra óptica não possuem componentes mecânicos rotativos, evitando o desgaste e problemas de deriva dos giroscópios mecânicos tradicionais e possuem altíssima precisão de medição. Precisão e estabilidade a longo prazo. A deriva dos modernos FOG de alta precisão pode atingir valores abaixo de 0,001/h.2.       Resposta rápidaGraças ao uso de princípios de medição óptica, os giroscópios de fibra óptica possuem velocidades extremamente altas. velocidade de resposta e capacidade de detectar mudanças angulares instantâneas em tempo real, o que é crucial para Controle preciso de objetos em movimento de alta velocidade.3.       Forte capacidade anti-interferênciaOs giroscópios de fibra óptica possuem forte resistência à interferência eletromagnética, vibração e impacto, tornando-os adequados para trabalhar em ambientes hostis, como os setores aeroespacial e militar, e outras aplicações.4.       Longa vida útil e sem necessidade de manutençãoO design sem partes móveis confere ao giroscópio de fibra óptica uma vida útil extremamente longa. vida útil, geralmente de até 10 anos ou mais, e requer manutenção mínima, reduzindo bastante o custo de utilização.5.       Ampla faixa dinâmicaOs giroscópios de fibra óptica modernos são capazes de medir velocidades angulares que variam de 0,001°/h até 1000 °/s, abrangendo uma ampla gama de necessidades de medição, desde extremamente baixas a velocidades ultra-altas. Principais áreas de aplicação do giroscópio de fibra óptica 1.              Campo AeroespacialO giroscópio de fibra óptica é um componente essencial nos sistemas de navegação e orientação de aeronaves, espaçonaves e outros veículos, sendo utilizado para medir com precisão a atitude, a velocidade angular e a direção da aeronave, garantindo a segurança do voo e a navegação precisa. No sistema de controle de atitude de satélites, foguetes e outras espaçonaves, os giroscópios de fibra óptica são utilizados para estabilização, orientação e controle de atitude, assegurando a estabilidade da espaçonave no espaço. Em lançamentos de foguetes, são utilizados para rastrear e medir a trajetória de lançamento, garantindo um lançamento preciso.2.              Campo Militar Na orientação de mísseis, o giroscópio de fibra óptica é um componente importante do sistema de orientação, utilizado para fornecer informações precisas de atitude e direção, garantindo a precisão dos impactos do míssil. Em veículos militares, como tanques e veículos blindados, os giroscópios de fibra óptica são usados ​​para fornecer informações de atitude e direção para navegação, controle e mira de artilharia. Na navegação submarina, o sistema de navegação inercial utilizado em submarinos fornece informações precisas de posição e atitude.3.              Outras áreas de aplicaçãoO giroscópio de fibra óptica pode ser usado na navegação marítima, fornecendo informações precisas sobre rumo, atitude e velocidade angular para o controle e navegação da embarcação. Em áreas como exploração de petróleo e mineração, os giroscópios de fibra óptica são utilizados para medir a inclinação e o deslocamento do solo, auxiliando na exploração geológica e no direcionamento de perfurações. Por exemplo, em operações de perfuração direcional, os giroscópios de fibra óptica são usados ​​para medir a orientação precisa e o ângulo de inclinação das brocas, auxiliando no controle de trajetórias complexas em poços. No campo da automação industrial, os giroscópios de fibra óptica são utilizados para o controle de atitude e rastreamento de movimento de robôs, posicionamento e controle de instrumentos de precisão, etc.O desenvolvimento do giroscópio de fibra óptica 1.              Integração e miniaturização Com o desenvolvimento da micro-óptica e da tecnologia de óptica integrada, os giroscópios de fibra óptica estão se tornando cada vez menores e com menor consumo de energia, o que os torna aplicáveis ​​a sistemas portáteis e embarcados. Como uma empresa líder em design e fabricação de sensores inerciais na China, a Micro-Magic Inc. desenvolveu uma série de giroscópios de fibra óptica integrados (G-F50, G-F70, G-F80, G-F98, G-F120) para atender às diversas necessidades dos clientes.2.              Integração MultieixosO giroscópio de fibra óptica (FOG) tradicional de eixo único está evoluindo para uma unidade de medição inercial (IMU) integrada de dois ou três eixos, oferecendo uma solução mais completa para a medição de informações de movimento. A Micro-Magic Inc. fornece os giroscópios de fibra óptica de dois eixos das séries G-F2X70 e G-F2X64 e os giroscópios de fibra óptica de três eixos das séries G-F3X35, G-F3G70, G-F3G90 e G-F3X112.3.              Melhoria de desempenhoAo aprimorar os materiais de fibra óptica, otimizar o projeto óptico e adotar a tecnologia de processamento digital de sinais, a precisão e a estabilidade dos giroscópios de fibra óptica modernos continuam a melhorar. Tomando como exemplo o giroscópio de fibra óptica de alta precisão G-F120H, produzido pela Micro-Magic Inc., a tecnologia óptica integrada avançada e o projeto de circuito fechado FPGA foram adotados para alcançar maior precisão, controle de ruído e eficiência do que tecnologias similares. A estabilidade de polarização zero chega a 0,002. °/h (1σ, 100s), e o coeficiente de caminhada aleatória é ≤ 0,001 °/√hora.  Conclusão O giroscópio de fibra óptica, como sensor central da navegação de precisão moderna, desempenha um papel insubstituível.  Em áreas-chave como militar, aeroespacial, naval e de condução autônoma, os giroscópios de fibra óptica são utilizados devido à sua alta precisão, alta confiabilidade e forte capacidade anti-interferência. Com o avanço contínuo da tecnologia, os giroscópios de fibra óptica estão evoluindo para maior desempenho, tamanho reduzido e custo mais baixo, e seu escopo de aplicação se expandirá ainda mais. Nos futuros sistemas de navegação inteligentes e autônomos, os giroscópios de fibra óptica continuarão a ocupar uma posição central, fornecendo orientação direcional precisa para a exploração e o deslocamento humanos.

Um minuto para ler os pontos principais do artigo.Aplicação do módulo de conversão de frequência de corrente em sistema de sensor inercial O módulo de interface de integração de carga desempenha um papel crucial em sistemas de medição de sensores inerciais (especialmente sensores inerciais MEMS capacitivos), particularmente em aplicações que exigem alta precisão, baixo ruído e ampla faixa dinâmica. Seu principal valor reside na conversão direta e de alta fidelidade do sinal de carga fraco emitido pelo sensor em um sinal de frequência digital. A seguir, são apresentadas as aplicações típicas e as vantagens do módulo de interface de integração de carga em sistemas de sensores inerciais: Capacitivo Acelerômetro MEMSLeitura do sinal do giroscópio O módulo integrador de carga I/F é usado para detectar pequenas variações de capacitância nos sinais de saída de sensores inerciais MEMS (acelerômetros, giroscópios). Ele mede a carga diretamente e é extremamente sensível a variações de carga na ordem de fC (coulomb voador), sendo capaz de detectar forças inerciais extremamente pequenas. O próprio processo de integração funciona como um filtro passa-baixa, capaz de suprimir eficazmente ruídos de alta frequência. Ao utilizar sinais de frequência como saída, torna-se insensível a ruídos de amplitude e interferências no caminho de transmissão, sendo adequado para transmissão de longa distância ou uso em ambientes ruidosos. Sensor inercial de alta precisão/equilíbrio de força (servo/feedback de força) Nos sensores inerciais de altíssima precisão, como MEMS de nível de navegação ou acelerômetros de feixe de quartzo, um modo de operação em malha fechada com equilíbrio de força é comumente adotado. O pequeno deslocamento detectado (percebido por meio de mudanças de capacitância/carga) é convertido em força de realimentação, que é aplicada de volta ao bloco de massa para mantê-la próxima de zero. Nesse processo de projeto, o módulo de interface desempenha um papel duplo como fonte de sinal para detecção de entrada e como conversor digital-analógico (DAC) de realimentação. Isso resulta em ultraprecisão, estabilidade e controle de força preciso. Ao mesmo tempo, simplifica a arquitetura de controle em malha fechada, permitindo que todo o sistema em malha fechada seja implementado de forma eficiente nos domínios de carga/frequência/digital. Cenários típicos de aplicação l  Navegação e posicionamento de alta precisão: sistemas de navegação inercial de alta precisão e unidades de medição inercial para aviação, aeroespacial (satélites, foguetes), navios e veículos terrestres. Os requisitos de estabilidade de viés zero, ruído e linearidade do fator de escala são extremamente elevados.l  O monitoramento de terremotos e a exploração geofísica exigem a medição de vibrações do solo extremamente fracas (aceleração da ordem de μg), com requisitos rigorosos de ruído de baixa frequência e faixa dinâmica.l  Automação industrial e robótica: controle de movimento de precisão, estabilidade da plataforma, monitoramento de vibração.l  Monitoramento da integridade estrutural: detecção de pequenas deformações e vibrações em grandes edifícios, pontes e barragens.l  Eletrônica automotiva: sistemas avançados de assistência ao condutor, IMUs MEMS de alto desempenho necessários para a condução autônoma. Produtos de Módulos de Conversão I/F Como projetista e fabricante de sensores inerciais, a Micro-Magic Inc. projetou e fabricou uma série de produtos de sensores inerciais de alta precisão, como acelerômetros flexíveis de quartzo, giroscópios de fibra óptica, IMUs, INS, sensores de direção norte e inclinômetros. Simultaneamente, desenvolveu em conjunto módulos de interface de vídeo (V/F) da série AVI. AVI-F  AVI-E  AVI-B Índice de desempenhoEspecificaçãoAVI-FAVI-EAVI-BUnidadeFrequência máxima de saída256512512kHzPosição zero F01020100nAEstabilidade zero5510ppmCoeficiente de temperatura do fator de escala10,51ppm/℃Assimetria do fator de escala103030ppmfator de escala não linearidade abrangente153030ppmErro de sinal pequeno0,20,50,5Hz               Conclusão O módulo de integração de carga (I/F) é uma das tecnologias-chave para alcançar leitura de sinal de alta precisão e desempenho em sensores inerciais capacitivos, especialmente acelerômetros e giroscópios MEMS. É um componente essencial em aplicações avançadas de medição inercial que exigem baixíssimo ruído, ultra-alta linearidade, ampla faixa dinâmica e controle digital em malha fechada, fornecendo uma solução crítica para a cadeia de sinal de sensores inerciais de alta tecnologia em níveis de navegação, tático e até mesmo industrial. Com o avanço da tecnologia MEMS e de circuitos de leitura, os esquemas de leitura baseados no princípio de integração de carga continuam a desempenhar um papel importante no campo de sensores inerciais de alto desempenho.AVI-BAVI-EAVI-F

giroscópio de fibra óptica tornou-se o componente principal preferido para alta precisão e alta confiabilidade. sistemas de navegação inercial Devido às suas vantagens significativas, como o design totalmente em estado sólido, a ausência de partes móveis, a inicialização rápida, a longa vida útil, a ampla faixa dinâmica e a forte resistência a impactos e vibrações, os giroscópios de fibra óptica se destacam por seu desempenho excepcional. No entanto, por trás do excelente desempenho dos giroscópios de fibra óptica está o seu processo de fabricação extremamente preciso e complexo. Desde a seleção e o processamento de fibras ópticas especializadas, o acoplamento e o alinhamento de componentes ópticos de precisão, até o enrolamento e a cura precisos da bobina sensora central, e ainda a integração de sistemas eletrônicos complexos e a implementação de sofisticados algoritmos de compensação ambiental – cada etapa de produção incorpora a cristalização da ciência de materiais de ponta, da engenharia óptica de precisão, da tecnologia microeletrônica e da teoria de controle avançada. Mesmo o menor desvio durante o processo de fabricação pode ter um impacto decisivo na precisão, estabilidade e confiabilidade do produto final.A seguir, apresentamos uma introdução detalhada ao processo de produção do giroscópio de fibra óptica.1. Fabricação de anéis de fibra ópticaO componente principal de um giroscópio de fibra óptica é o anel de fibra, e seu processo de fabricação é crucial. Primeiramente, fibras ópticas de alta qualidade precisam ser selecionadas e enroladas em formato de anel por meio de processos de enrolamento precisos. Durante esse processo, é necessário controlar rigorosamente a tensão das fibras ópticas, o diâmetro e a densidade do anel enrolado para garantir o desempenho e a estabilidade do mesmo. Após o enrolamento, é realizada a aplicação e cura de um adesivo para fixação do formato. Posteriormente, o anel de fibra óptica precisa passar por um processo de envelhecimento por ciclos térmicos para eliminar a tensão residual interna e aumentar a estabilidade mecânica por meio de um revestimento epóxi.2. Integração de Dispositivos ÓpticosApós a fabricação do anel de fibra óptica, ele precisa ser montado com precisão junto a outros componentes ópticos. Isso inclui principalmente a montagem de moduladores de guia de onda em Y e a integração de fontes de luz e detectores para garantir percursos ópticos suaves e estáveis. Além disso, é necessário realizar testes de desempenho rigorosos nos componentes montados para assegurar que atendam aos requisitos do projeto.3. Construção de sistema de circuitoA construção de sistemas de circuitos inclui o projeto de circuitos de processamento de sinal e circuitos de realimentação em malha fechada. O FPGA atua como processador central para gerar sinais de modulação de onda quadrada/dente de serra para acionar o guia de onda Y, polarizar o ponto de operação na área sensível e calcular a diferença de fase (Δφ) do sinal de interferência emitido pelo detector, que é convertida em velocidade angular (Ω). A diferença de fase de Sagnac é compensada dinamicamente por meio de controle digital em malha fechada para melhorar a linearidade e a faixa dinâmica.4. Montagem e teste da máquina completaApós a conclusão da fabricação dos anéis de fibra óptica, componentes ópticos e placas de circuito impresso, a próxima etapa é a montagem geral. Este processo inclui encapsulamento para adaptação ambiental, calibração e compensação de desempenho. As unidades ópticas e eletrônicas são seladas dentro de uma blindagem metálica para isolar variações de temperatura e umidade, bem como interferências eletromagnéticas. Produtos de nível militar utilizam blindagens de liga de titânio para aumentar a resistência a impactos. Posteriormente, uma série de testes e calibrações foram realizados no giroscópio de fibra óptica, incluindo calibração de polarização zero, compensação de temperatura e testes de limiar, para garantir que todos os indicadores de desempenho atendam aos requisitos esperados.As principais dificuldades no processo de fabricação de giroscópios de fibra óptica incluem principalmente o seguinte:1. Enrolamento de precisão de bobinas de fibra ópticaA tensão gerada durante o processo de enrolamento das bobinas de fibra óptica pode causar erros de polarização. A solução é utilizar fibras que preservem a polarização e adotar um processo de enrolamento simétrico.2. Embalagem e interconexão de chips ópticos integrados (guias de onda Y)Os guias de onda em Y são os principais dispositivos ópticos integrados multifuncionais dos FOGs (Guias de Onda de Fibra Óptica). Durante o processo de encapsulamento e interconexão, a precisão de alinhamento do eixo óptico é extremamente alta. A solução para essa dificuldade é utilizar um sistema de alinhamento ativo e uma máquina de fusão com preservação de polarização.3. deriva de temperaturaAs variações de temperatura podem causar deriva de fase no giroscópio, afetando a precisão das medições. A solução é utilizar despolarizadores de múltiplos estágios e adotar algoritmos de compensação de temperatura segmentados para eliminar o impacto da deriva térmica.
