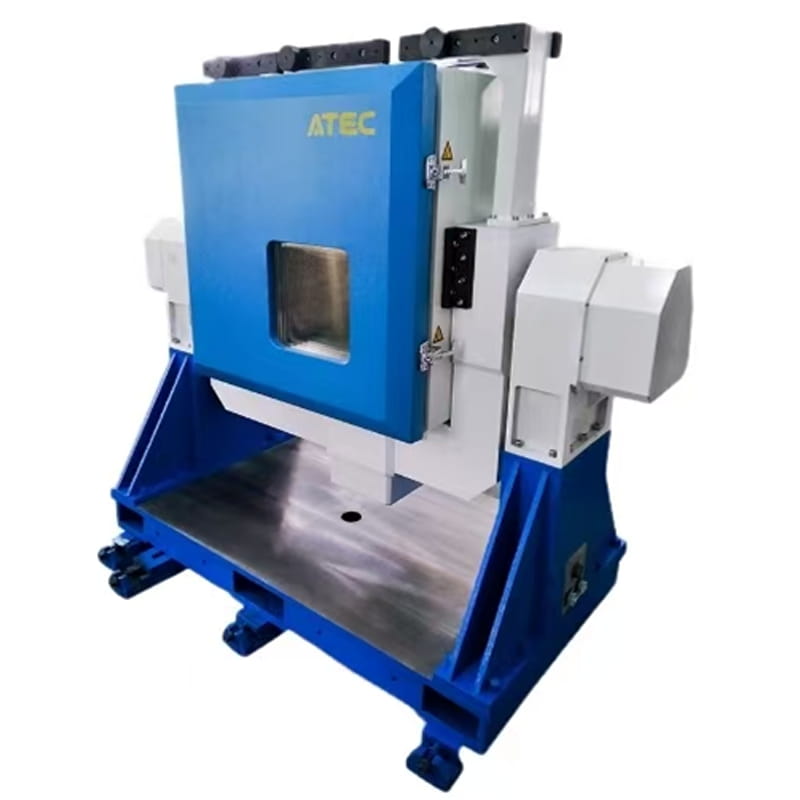

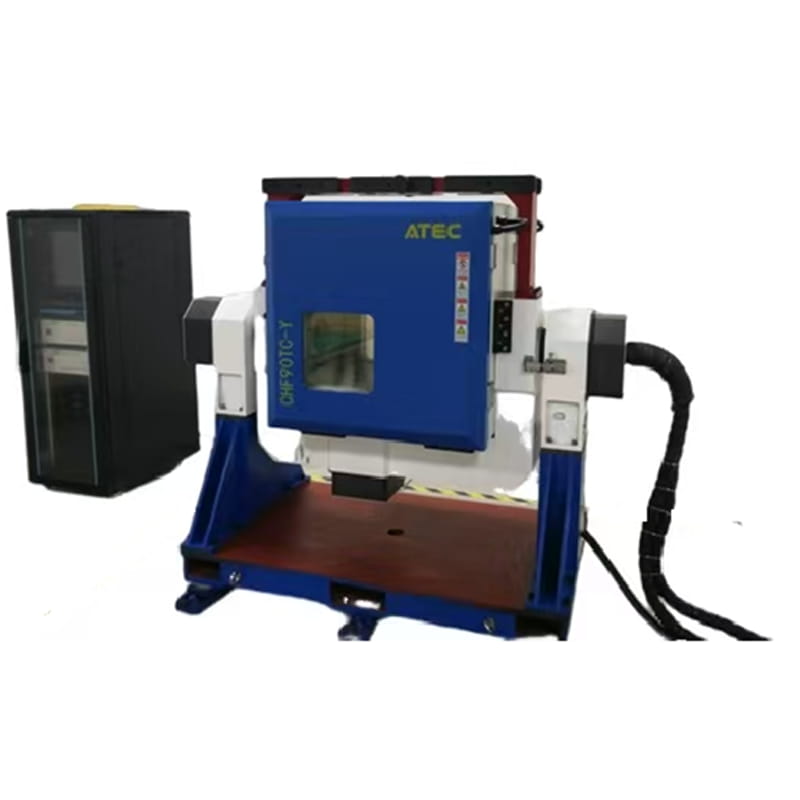

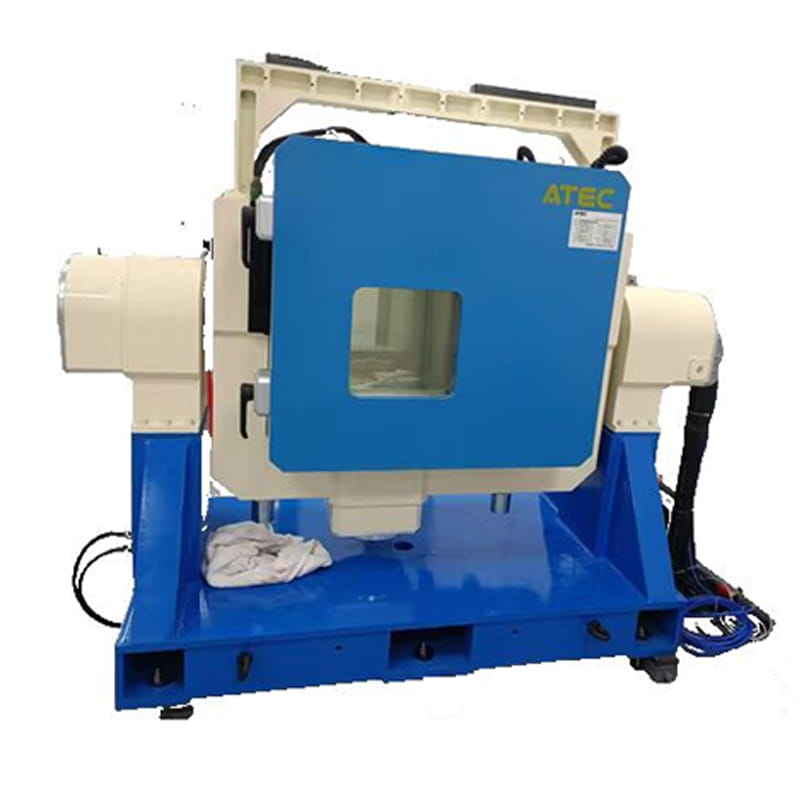

Máquina de teste de temperatura e compressão com mesa giratória de taxa angular de eixo duplo
O mesa giratória de teste com controle de temperatura de eixo duplo Consiste em uma plataforma mecânica, um painel de controle e cabos de conexão, e tem a função de fornecer indicadores de desempenho dinâmico e testes funcionais para os produtos testados nas direções de inclinação e azimute.
Número da peça, :
T2G400PR-2M、T2G500PR-2M、T2G550PR-2MPedido (MOQ) :
1Séries e parâmetros do produto
| Parâmetro | T2G400PR-2M | T2G500PR-2M | T2G550PR-2M |
| Tipo estrutural | UT | UT | UT |
| Tamanho da mesa | φ400 | φ500 | φ550 |
| Peso máximo de carga | 5 kg a 50 kg | 5 kg a 50 kg | 5 kg a 50 kg |
| Planície da mesa | 0,02 mm | 0,02 mm | 0,02 mm |
| Salto sobre a mesa | 0,02 mm | 0,02 mm | 0,02 mm |
| Precisão de rotação | Laço interno: ± 1″~± 5″ Anel externo: ± 3″~± 10″ | Laço interno: ± 1″~± 5″ Anel externo: ± 3″~± 10″ | Laço interno: ± 1″~± 5″ Anel externo: ± 3″~± 10″ |
| Intervalo de posição angular | Rotação contínua de 0 a 360° | Rotação contínua de 0 a 360° | Rotação contínua de 0 a 360° |
| Precisão da posição angular | Laço interno: ± 1″~± 10″ Anel externo: ± 3″~± 10″ | Laço interno: ± 1″~± 10″ Anel externo: ± 3″~± 10″ | Laço interno: ± 1″~± 10″ Anel externo: ± 3″~± 10″ |
| Posição angular repetitiva | Laço interno: ± 1″~± 5″ Anel externo: ± 3″~± 7″ | Laço interno: ± 1″~± 5″ Anel externo: ± 3″~± 7″ | Laço interno: ± 1″~± 5″ Anel externo: ± 3″~± 7″ |
| Faixa de taxa angular | Anel interno: 0,001~1500°/s Anel externo: 0,001~300°/s | Anel interno: 0,001~1500°/s Anel externo: 0,001~300°/s | Anel interno: 0,001~1500°/s Anel externo: 0,001~300°/s |
| Precisão e estabilidade da taxa angular | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 |
| aceleração angular máxima | Anel interno: 1500°/s² Anel externo: 300°/s² | Anel interno: 1500°/s² Anel externo: 300°/s² | Anel interno: 1500°/s² Anel externo: 300°/s² |
| Método de trabalho | Velocidade, posição, oscilação | Velocidade, posição, oscilação | Velocidade, posição, oscilação |
| Anel deslizante | 30 anéis (opcional) | 30 anéis (opcional) | 30 anéis (opcional) |
| MTBF | ≥2000 | ≥2000 | ≥2000 |
| Horário de trabalho contínuo | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas |
| Interface de comunicação | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) |
| Indicadores da câmara de temperatura | |||
| Dimensões da cavidade interna: | 500×500×500mm | 6000×600×600mm | 650×650×650mm |
| Faixa de controle de temperatura | -60~150 ℃ (opcional) | -60~150 ℃ (opcional) | -60~150 ℃ (opcional) |
| Taxa de rampa | ± 2 ℃~± 5 ℃ (opcional) | ± 2 ℃~± 5 ℃ (opcional) | ± 2 ℃~± 5 ℃ (opcional) |
| Flutuação de temperatura | ± 0,3 ℃~± 1 ℃ (opcional) | ± 0,3 ℃~± 1 ℃ (opcional) | ± 0,3 ℃~± 1 ℃ (opcional) |
| Uniformidade de temperatura | ≤2℃ | ≤2℃ | ≤2℃ |
| Desvio de temperatura | ≤±2℃ | ≤±2℃ | ≤±2℃ |
| Vento seco soprando | opcional | opcional | opcional |
| Largura de banda | Anel interno: 10Hz (ajustável) Anel externo: 5Hz (ajustável) | Anel interno: 10Hz (ajustável) Anel externo: 5Hz (ajustável) | Anel interno: 10Hz (ajustável) Anel externo: 5Hz (ajustável) |
| Tamanho de carregamento | φ300*400 | φ350*450 | φ500*500 |
