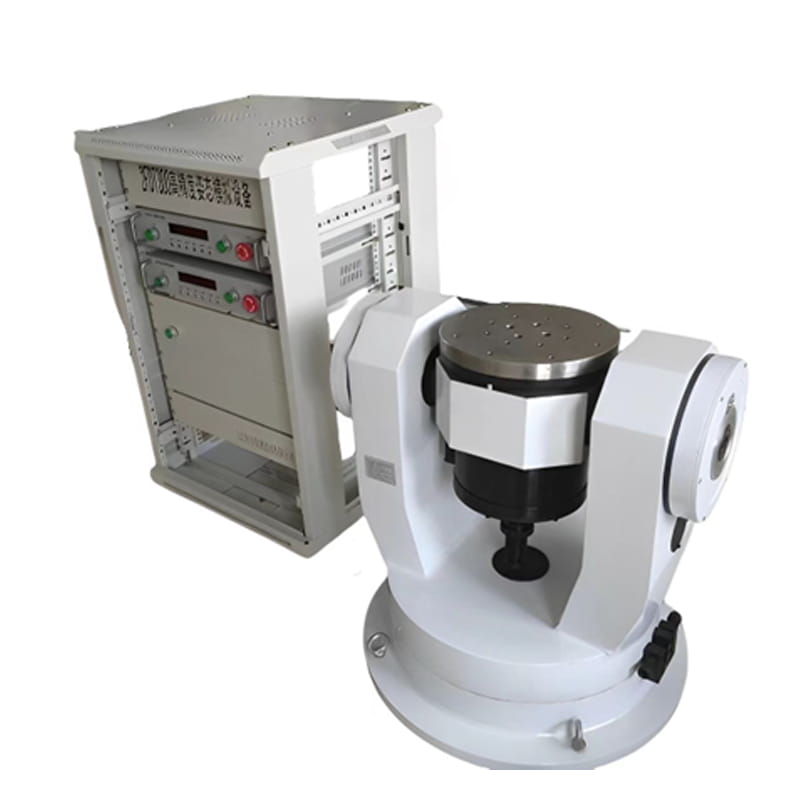

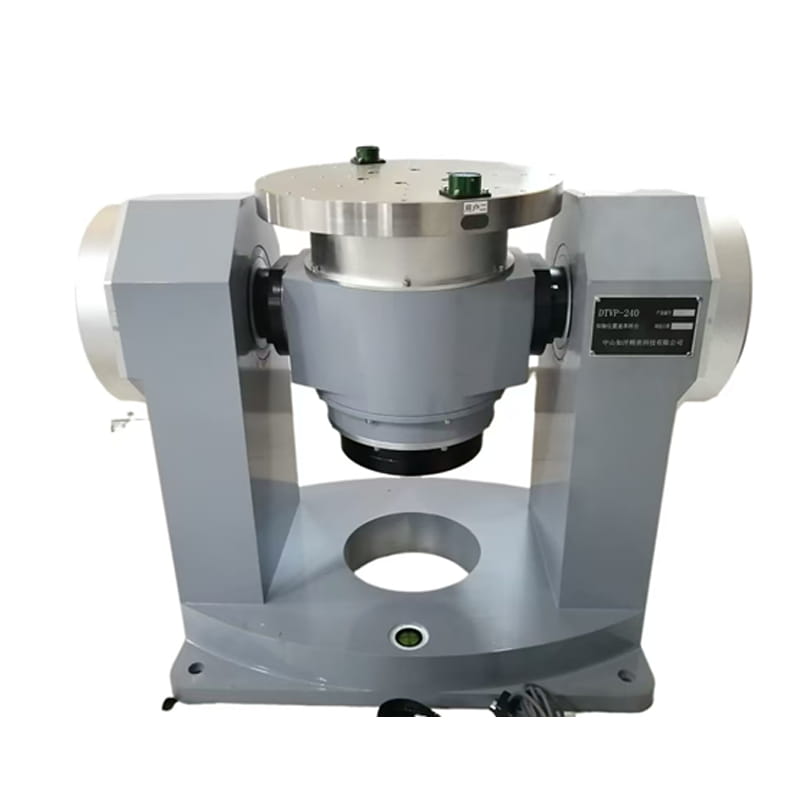

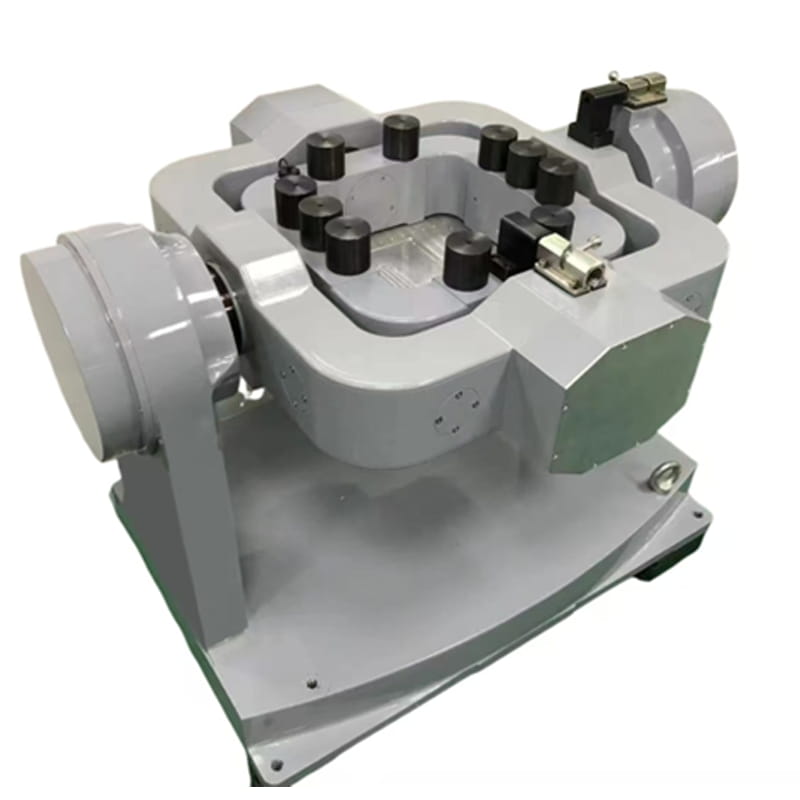

O mesa giratória de teste de eixo duplo Consiste em duas partes principais: uma plataforma mecânica e um sistema de medição e controle. Adota uma estrutura UT ou UO e um sistema de eixo mecânico de precisão, com movimento de oscilação sinusoidal de baixa frequência, incluindo posição e velocidade.
Número da peça, :
T2G400PR-2、T2G450PR-2、T2G500PR-2、T2G400PR-2K、T2G500PR-2Pedido (MOQ) :
1Séries e parâmetros do produto
| Parâmetro | T2G400PR-2 | T2G450PR-2 | T2G500PR-2 | T2G400PR-2K | T2G500PR-2 |
| Tipo estrutural | UT (azimute do anel externo, inclinação do anel interno) | UT | UT | U-0 (tipo de quadro) | UT |
| Tamanho da mesa | φ400 | φ450 | φ500 | φ400 | φ500 |
| Peso máximo de carga | 5~40KG | 5~40KG | 5~40kg | 5kg~40kg | 5~40kg |
| Planície da mesa | 0,02 mm | 0,02 mm | 0,02 mm | 0,02 mm | 0,02 mm |
| Salto sobre a mesa | 0,02 mm | 0,02 mm | 0,02 mm | 0,02 mm | 0,02 mm |
| Precisão de rotação | Laço interno: ± 2~± 5″ Anel externo: ± 1~± 5″ | Anel interno: ± 1~± 5″ Anel externo: ± 2 a ± 5 polegadas | Anel interno: ± 1~± 5″ Anel externo: ± 2 a ± 5 polegadas | Laço interno: ± 2~± 5″ Anel externo: ± 2 a ± 5 polegadas | Anel interno: ± 1~± 5″ Anel externo: ± 2 a ± 5 polegadas |
| Posição angular faixa | 0~360° rotação contínua | 0~360° rotação contínua | 0~360° rotação contínua | 0~360° rotação contínua | 0~360° rotação contínua |
| Precisão da posição angular | Anel interno: ± 2~± 10″ Anel externo: ± 1~± 10″ | Anel interno: ± 1~± 10″ Anel externo: ± 2~± 10″ | Anel interno: ± 1~± 10″ Anel externo: ± 2~± 10″ | Anel interno: ± 1~± 10″ Anel externo: ± 2~± 10″ | Anel interno: ± 3~± 10″ Anel externo: ± 5~± 10″ |
| Posição angular repetitiva | Anel interno: ± 1~± 7 ″ Anel externo: ± 1~± 7 ″ | Anel interno: ± 1~± 7 ″ Anel externo: ± 1~± 7 ″ | Anel interno: ± 1~± 7 ″ Anel externo: ± 1~± 7 ″ | Anel interno: ± 1~± 7 ″ Anel externo: ± 1~± 7 ″ | Anel interno: ± 3~± 7 ″ Anel externo: ± 3~± 7 ″ |
| Faixa de taxa angular | Anel interno: 0,001 °~800 °/s Anel externo: 0,001 °~500 °/s | Anel interno: 0,001 °~1000 °/s Anel externo: 0,001 °~500 °/s | Anel interno: 0,001 °~1000 °/s Anel externo: 0,001 °~500 °/s | Anel interno: 0,001 °~1000 °/s Anel externo: 0,001 °~500 °/s | NA |
| Precisão e estabilidade da taxa angular | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | (média de 1°) 5×10-3 (média de 10°) 5×10-4 (média de 360°) 5×10-5 | NA |
| aceleração angular máxima | Anel interno: 1000°/s² Anel externo: 500°/s² | Anel interno: 5000°/s² Anel externo: 1000°/s² | Anel interno: 5000°/s² Anel externo: 1000°/s² | Anel interno: 5000°/s² Anel externo: 1000°/s² | NA |
| Método de trabalho | Velocidade, posição, oscilação | Velocidade, posição, oscilação | Velocidade, posição, oscilação | Velocidade, posição, oscilação | Posição |
| Anel deslizante | 30 anéis (opcional) | 30 anéis (opcional) | 30 anéis (opcional) | 30 anéis (opcional) | 30 anéis (opcional) |
| MTBF | ≥2000 | ≥2000 | ≥2000 | ≥2000 | ≥2000 |
| Largura de banda | Anel interno: 10Hz (ajustável) Anel externo: 5Hz (ajustável) | Anel interno: 10Hz (ajustável) Anel externo: 5Hz (ajustável) | Anel interno: 10Hz (ajustável) Anel externo: 5Hz (ajustável) | Anel interno: 10Hz (ajustável) Anel externo: 5Hz (ajustável) | Anel interno: 10Hz (ajustável) Anel externo: 5Hz (ajustável) |
| Tamanho de carregamento | φ300*300 | φ400*300 | φ450*300 | φ300*250 | φ450*400 |
| Horário de trabalho contínuo | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas |
| Interface de comunicação | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) |
