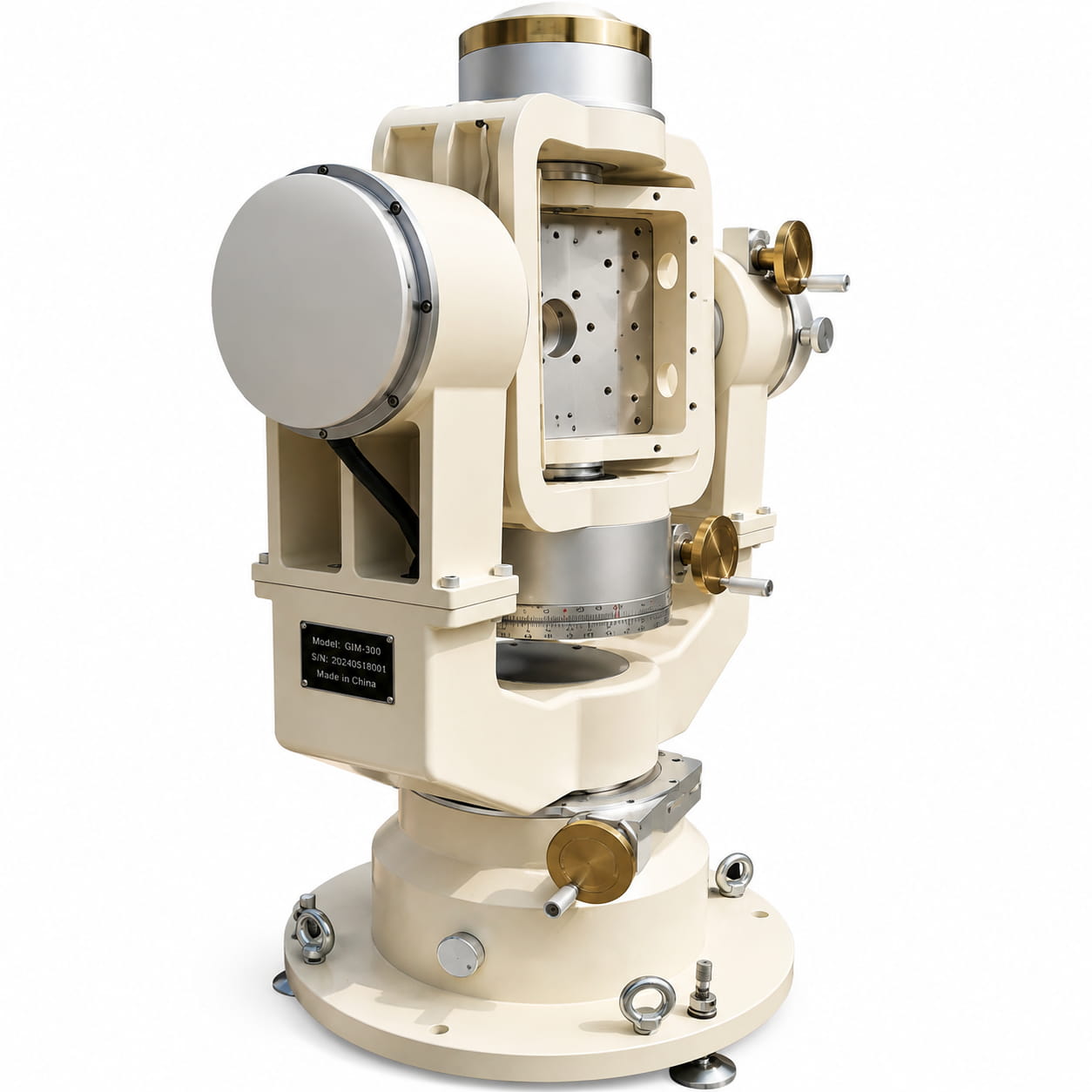

A plataforma giratória não magnética de três eixos, feita de materiais não magnéticos, é um dispositivo de medição especializado, projetado e produzido para atender às necessidades de calibração de sensores de atitude durante as fases de pesquisa e desenvolvimento, uso e manutenção. Ela pode ser usada para calibrar os parâmetros angulares dos sensores de atitude.
O dispositivo consiste principalmente em um corpo giratório, um codificador digital não magnético, um cabo de conexão e um software de exibição integrado. O sistema de três eixos do corpo giratório utiliza uma engrenagem sem-fim para a rotação dos eixos. A indicação preliminar dos ângulos dos três eixos é lida por meio de um mostrador e um nônio, enquanto as informações precisas da posição angular são exibidas digitalmente. O software de exibição integrado pode mostrar os valores dos ângulos dos três eixos em tempo real e plotar a curva de mudança de atitude dos três eixos em tempo real. Os dados dos três eixos podem ser salvos separadamente em arquivos de texto.
Número da peça, :
T3G300NT-3Pedido (MOQ) :
1Séries e parâmetros do produto
| Parâmetros | T3G300NT-3 |
| Faixa de rotação de três eixos | Rotação ilimitada de 0° a 360° |
| Precisão da medição da posição angular em três eixos | Escala ≤ 1°, vernier ≤ 0,1°, visor digital ≤ 30" |
| Suportando carga | ≥15KG |
| Dimensões internas | 300×300×200mm |
| Altura da superfície de trabalho | 0,5m |
| Magnetização remanente total | ≤15nT |
| O grau de intersecção entre dois eixos | ≤0,1° |
| Grau de intersecção de três eixos | 1 mm |
| Erro rotacional | ≤3′ |
| Formulário de interface de operação | Tipo de plataforma |
| Permeabilidade magnética relativa | < 1,01 |
| Rotação angular, travamento e ajuste fino. | Ele pode girar, travar e fazer ajustes finos em qualquer ângulo dentro de um espaço de três eixos. |
| Nivelamento | A base possui função de nivelamento, equipada com um medidor de nível ou calibração de linha de base zero, e um plano de referência é reservado na base. |
| Vem com manivela? | Sim |
| Ele vem com um codificador não magnético de três eixos? | Sim, possui uma função de reinicialização. |
| Comprimento do condutor | ≥4m |
| O software de exibição integrado está incluído? | Sim |
| Codificador e taxa de atualização do software de exibição integrado | ≥25Hz |
| Temperatura de operação | 0℃~50℃ |
| Umidade | 20%~85% |
| Tipo de acionamento | Manual de três eixos |
| Tamanho máximo medido | 250 mm × 250 mm × 200 mm |
| Sensor de ângulo de três eixos | Codificador não magnético |
