O cabo de par trançado consiste em dois fios isolados trançados entre si, o que o torna particularmente adequado para a transmissão de sinais diferenciais. Comparado a fios paralelos, ele pode suprimir interferências com mais eficácia. As características do cabo de par trançado se refletem nos dois aspectos seguintes:
Em comparação com fios paralelos, os valores de capacitância de acoplamento de cada fio em um cabo de par trançado com a fonte de interferência ou o terra são mais próximos, resultando em uma impedância mais equilibrada, conforme mostrado na Figura 1.
Figura 1

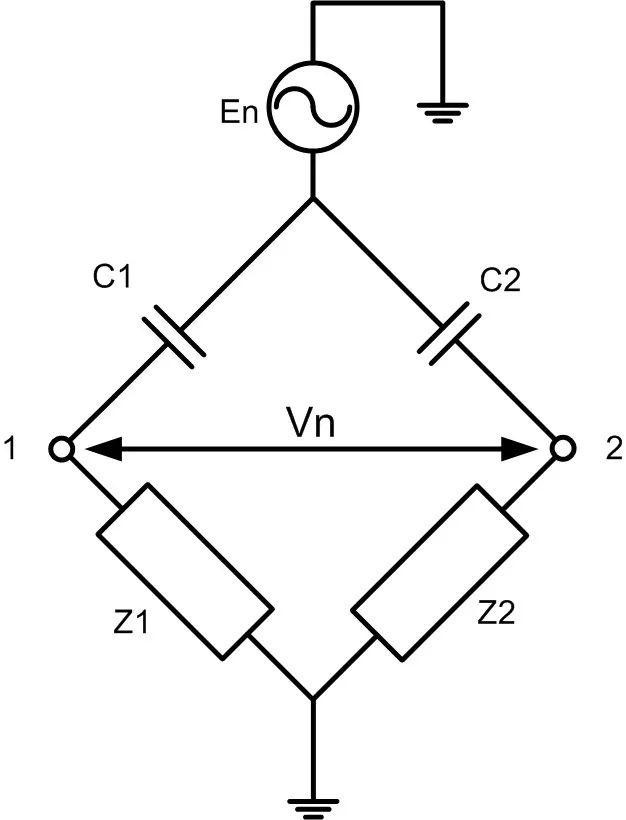

Como os fios do par trançado estão firmemente enrolados juntos, a capacitância de acoplamento entre os dois fios e a fonte de ruído, bem como a impedância em relação ao terra, são essencialmente as mesmas. A corrente de interferência que flui da fonte de ruído para as duas linhas de sinal é basicamente idêntica, e a diferença entre as duas linhas de sinal permanece inalterada. A corrente da capacitância de acoplamento é convertida em interferência de modo comum. Como mostrado na Figura 2, C1=C2 e Z1=Z2, portanto, a corrente que flui para C1 e C2 a partir da fonte de interferência é igual, o que significa que as tensões geradas nas linhas 1 e 2 são iguais e Vn=0. Como o método de transmissão de sinal diferencial possui excelente capacidade de rejeição de modo comum, os efeitos do acoplamento capacitivo podem ser eliminados.
Figura 2
Se forem utilizadas linhas paralelas, as duas linhas de sinal formarão um laço muito estreito, que captará interferências do campo magnético do ambiente. A estrutura de um cabo de par trançado envolve o trançamento dos dois condutores da linha de transmissão em intervalos fixos, fazendo com que a direção da força eletromotriz induzida pelo campo magnético se inverta em cada "pequeno laço" adjacente, cancelando-a sequencialmente. Do ponto de vista do circuito, a indutância mútua em cada "pequeno laço" adjacente é oposta à fonte de ruído, e a indutância mútua total dos condutores torna-se zero. Como mostrado na Figura 3, quando linhas paralelas são submetidas a interferências de campos magnéticos externos, as correntes induzidas nos dois condutores não se cancelam, resultando em uma grande tensão induzida que afeta a transmissão do sinal. A estrutura de um cabo de par trançado, no entanto, faz com que as correntes induzidas nos condutores se cancelem, impedindo a geração de tensão induzida.
Em aplicações de transmissão diferencial, os cabos de par trançado podem eliminar o acoplamento capacitivo e indutivo com fontes de interferência externas. Portanto, os cabos de par trançado são amplamente utilizados em aplicações de transmissão de sinal diferencial, como CAN e RS-485.
