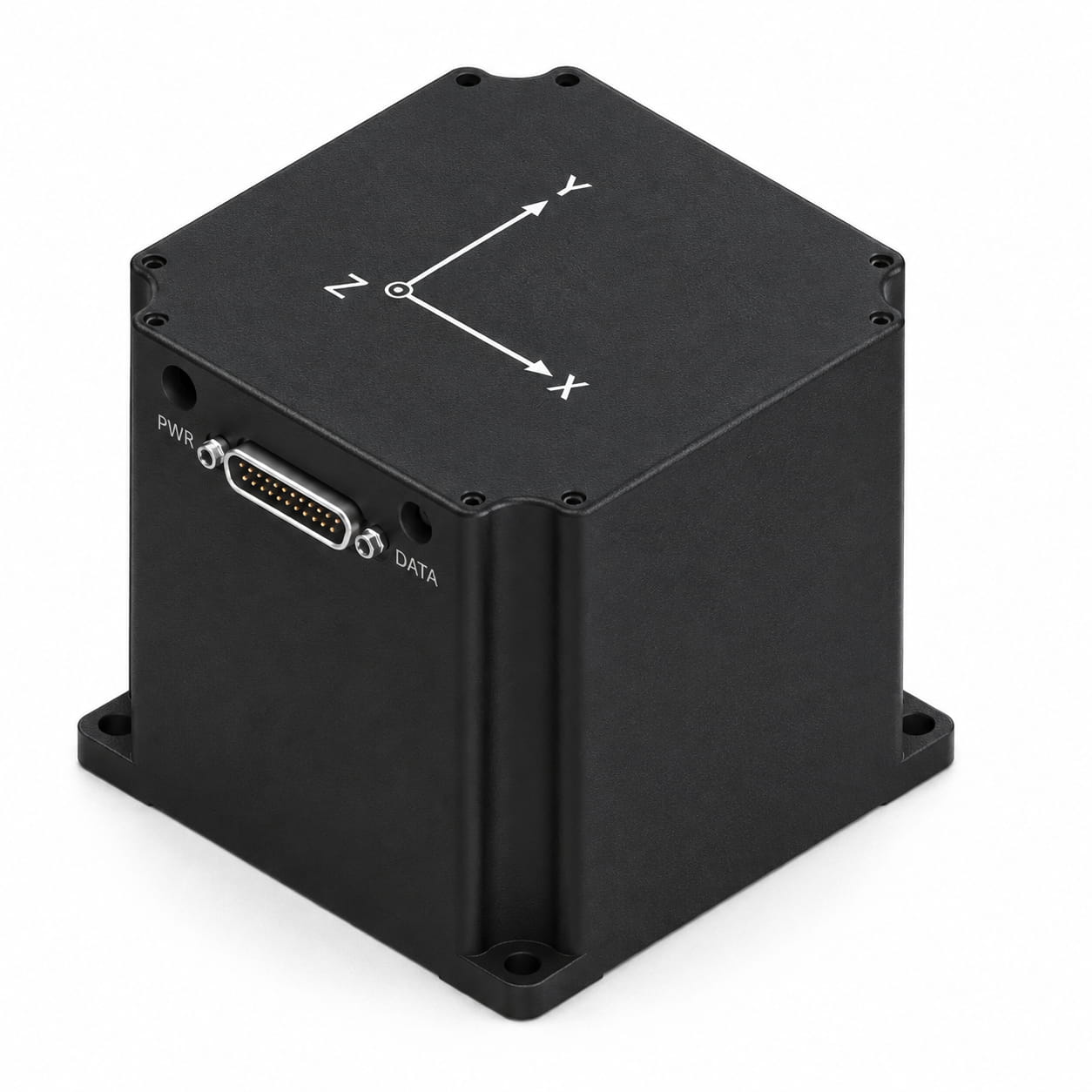

O NF3500 é um sistema de navegação inercial combinado de alta precisão, baseado em giroscópios de fibra óptica e acelerômetros MEMS. Este produto combina sensores inerciais com sistemas de navegação por satélite (como GPS, BDS, GLONASS, Galileo, etc.), obtendo uma vantagem complementar entre a navegação inercial e a navegação por satélite. Ele pode fornecer aos usuários informações em tempo real, incluindo direção, atitude, velocidade, posição, taxa angular, aceleração, etc., oferecendo capacidades de navegação e posicionamento mais confiáveis e precisas.
Número da peça, :
NF3500Pedido (MOQ) :
1tempo de liderança :
30Séries e parâmetros do produto
| Item | NF3000G-C |
| precisão na busca pelo norte | ≤0,1°segψ |
| Tempo em busca do norte | ≤3 minutos |
| Precisão de rolagem e inclinação | ≤0,1° |
| Fonte de energia | Durante o funcionamento normal, opera a 24V (18~36VDC). |
| Consumo de energia | ≤50W |
| Peso | ≤5kg |
| Interface | Y11S-0804ZJ10 (Fonte de alimentação X1) |
| Y11S1007ZK10 (Comunicação X2) | |
| TNC-KY3Y (RF X3) | |
| Modo de operação | Estático |
| Hora de inicialização | ≤30s |
| Âmbito de latitude de trabalho | -70° ~ +70° |
| Faixa de medição do ângulo de direção | 0° ~ 360° |
| Faixa de medição dos ângulos de rolamento e inclinação | -65° ~ +65° |
| Modo de exibição | tela OLED |
| Formato de saída digital | Interface RS-422 |
| Taxa de atualização dos dados de saída | 10Hz |
| tempo de atualização de dados da tela OLED | 1s |
| Temperatura de operação | -40℃ ~ +60℃ |
| Ambiente de vibração | 20 ~ 2000Hz, 6,06g |
| Ambiente chocante | 8 ~ 11 ms, 30 g |
| Compatibilidade eletromagnética (com avaliação do sistema) | Projetar de acordo com os requisitos da GJB 151B-2013 |
Processo de produção
Dimensões do produto
Figura 1: Diagrama esquemático do produto
Cenários de aplicação
Perguntas frequentes
O localizador de norte NF7700 é usado principalmente para determinar de forma rápida e autônoma a direção do norte verdadeiro, calculando e exibindo o ângulo de rumo (o ângulo em relação ao norte verdadeiro).O localizador de norte é um produto eletromecânico integrado, composto por um giroscópio de fibra óptica, um acelerômetro, um dispositivo mecânico de controle de rotação, um computador embutido e uma base de montagem. O localizador de norte é um sistema de medição inercial que utiliza o princípio do giroscópio para medir a direção de projeção da taxa angular de rotação da Terra no plano horizontal local (ou seja, a direção do norte verdadeiro).
VER MAIS
O localizador de norte NF1500 integra um giroscópio de fibra óptica de alto desempenho, um giroscópio MEMS e um acelerômetro. Após uma calibração precisa de fábrica, apresenta alta precisão, leveza, estabilidade e confiabilidade, tornando-o adequado para medições de atitude portáteis, máquinas de construção e outras aplicações.
VER MAIS
O localizador de norte NF1700 é usado principalmente para determinar de forma rápida e autônoma a direção do norte verdadeiro, calculando e exibindo o ângulo de rumo (o ângulo em relação ao norte verdadeiro).O localizador de norte é um produto eletromecânico integrado, composto por um giroscópio de fibra óptica, um acelerômetro, um dispositivo mecânico de controle de rotação, um computador embutido e uma base de montagem. O localizador de norte é um sistema de medição inercial que utiliza o princípio do giroscópio para medir a direção de projeção da taxa angular de rotação da Terra no plano horizontal local (ou seja, a direção do norte verdadeiro).
VER MAIS
O NF3700 é utilizado para medir a velocidade angular relativa, o sinal de aceleração linear e a velocidade do veículo no espaço inercial, bem como o sinal de altitude, posição e atitude.Este manual aplica-se ao uso diário e à manutenção do instrumento de atitude NF3700.
VER MAIS
O NF2000 O produto é composto por giroscópio de fibra óptica, acelerômetro, plataforma de indexação mecânica, motor de indexação, motor e mecanismo de travamento de posicionamento, base, tampa externa, placa de controle, tela de LED, fonte de alimentação, interface de comunicação de energia, botões do painel, conectores e cabos de suporte, etc. É utilizado principalmente para medição de referência de azimute de equipamentos terrestres.
VER MAIS
A série NF7000-A é a localizador do norte que é usado para orientação a bordo e não há entrada de referência externa, tornando o ambiente muito complexo. O localizador de norte por satélite (GPS ou Beidou) não é adequado para essa situação. E a navegação a bordo exige navegação precisa no espaço tridimensional. Ao navegar no mar, o navio é afetado por vários fatores, como vento, ondas e correntes oceânicas, e enfrenta movimentos multidimensionais, incluindo rolamento, arfagem e guinada, resultando em oscilações e movimentos angulares significativos do casco.
VER MAIS
A série NF3000 é baseada em alta precisão. giroscópio de fibra óptica e acelerômetro de quartzo como componentes principais, compostos principalmente por unidade de medição inercial, unidade de aquisição e processamento de dados, mecanismo de indexação de precisão e unidade de controle e exibição. Ao mesmo tempo, de acordo com as características de uso, podem ser adicionados receptor GPS/GNSS/BD, sensor de odômetro, altímetro, sensor estelar e outros componentes para fornecer o ângulo de azimute entre o veículo e o norte verdadeiro, bem como informações de movimento, atitude, velocidade e posição do veículo.
VER MAIS
O localizador de norte é usado principalmente para determinar de forma rápida e autônoma a direção do norte verdadeiro, calcular e fornecer o ângulo de rumo (ângulo em relação ao norte verdadeiro). O localizador de norte é um produto eletromecânico integrado, composto por um giroscópio de fibra óptica, um acelerômetro, um dispositivo mecânico de controle de rotação, um computador embutido e uma base de montagem. O localizador de norte é um sistema de medição inercial que utiliza o princípio do giroscópio para determinar a direção de projeção da velocidade angular de rotação da Terra no plano horizontal local (ou seja, a posição do norte verdadeiro).
