Máquina de teste de plataforma giratória com rastreamento de eixo duplo

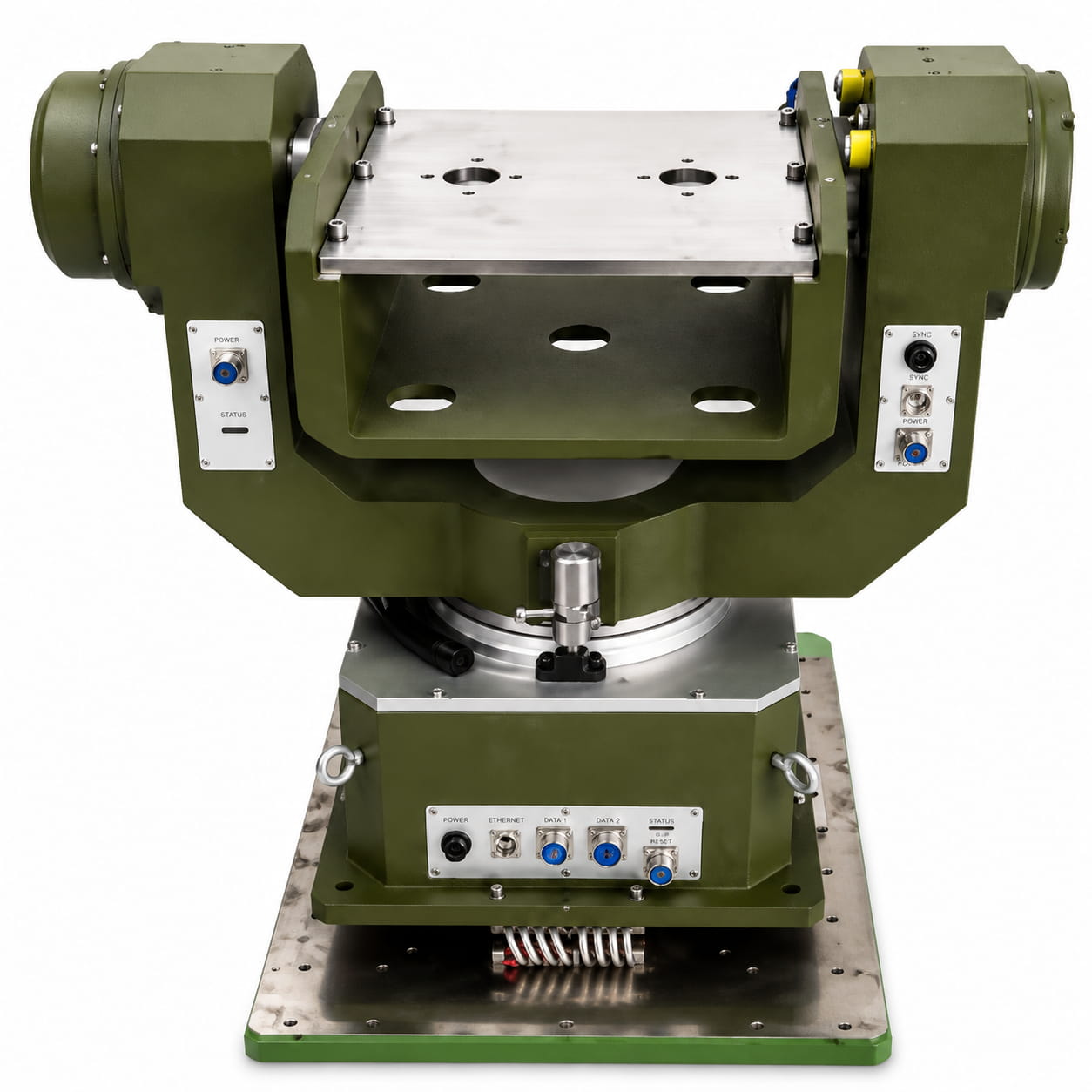

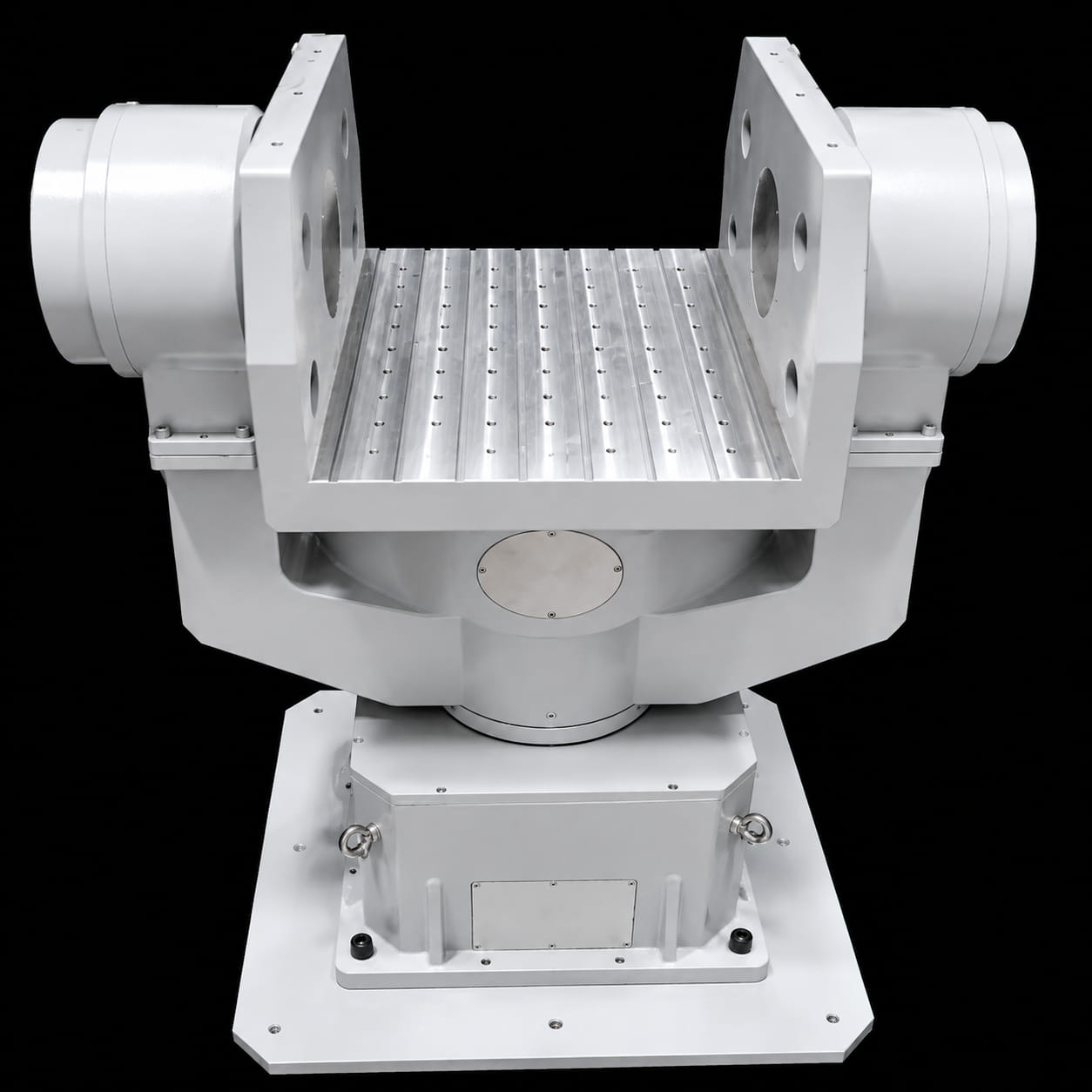

A plataforma giratória de rastreamento de eixo duplo é composta por uma estrutura de rolamento, um sistema de eixo de inclinação de diâmetro interno, um sistema de eixo de azimute de anel externo, uma base de plataforma e um circuito de sistema de medição e controle.

O circuito de medição e controle está instalado na base da plataforma, com fonte de alimentação CC externa e interface serial externa.

Conecte sistemas de navegação inercial, navegação por satélite, mira por imagem e outros equipamentos, envie comandos de controle através da porta serial, controle a rotação do eixo de inclinação e do eixo de azimute, e rastreie e fixe alvos móveis voadores, como drones.

Número da peça, :
T2V150TM-2
Pedido (MOQ) :
1

Descrição do produto

Séries e parâmetros do produto

Parâmetros	T2V150TM-2
estilo estrutural	UT
Suportar peso	0~150 kg
Tamanho da carga	φ150
Faixa de rotação	Azimute 0-360°, inclinação -40° ~ +40°
Velocidade máxima	0~150 º/s
Aceleração máxima	100 º/s2
Precisão mantendo a velocidade	≥ 6,5 °/s
Aceleração precisa garantida	≥ 1 °/s2
Tempo de captura guiado	≤ 5s; (a precisão da orientação externa é melhor que 0,3° e a rotação máxima é de 180°)
Precisão de rastreamento	± 5mrad
Erro de posicionamento do controle	≤± 0,002 °
Ciclo de carregamento de dados de posição angular em tempo real	10ms
Taxa de transmissão da porta serial	115200 bps
Modo de funcionamento	Seguindo
Tensão de alimentação para medição e controle da plataforma giratória	24V
Resistência ao vento	Operação precisa com vento de nível 5, sem danos com vento de nível 8.
interface de comunicação	RS422/RS232/Ethernet (opcional)

Processo de produção

Cenários de aplicação

Aplicação de centrífuga de precisão

Ao utilizar um fuso rotativo de alta velocidade para criar um campo de aceleração controlável dentro da câmara, o ambiente de aceleração real experimentado por dispositivos inerciais durante a operação pode ser simulado para testes, calibração e verificação de engenharia.

Contate-nos

Unidade de Medição Inercial

Sistema de Navegação Inercial

Sistema de Referência de Atitude e Direção

Perguntas frequentes

P: Que tipos de sensores inerciais o sistema pode calibrar?

A: Nível de engenharia: Integra-se com IMU, FOG, AHRS e INS via RS422/RS232/Ethernet para calibração completa de parâmetros. Nível comercial: Permite a calibração precisa de sensores de navegação, essenciais para veículos autônomos, vigilância militar e sistemas de mapeamento de alta precisão.

QComo a precisão da plataforma giratória afeta o desempenho da IMU?

A: Nível de engenharia: O erro de posicionamento de controle de ±0,002° e a precisão de rastreamento de ±5 mrad do sistema influenciam diretamente a estimativa do viés zero e do fator de escala da IMU. Nível comercial: Essa precisão garante que as IMUs mantenham a exatidão em ambientes dinâmicos, como drones militares e sistemas de navegação marítima, onde a confiabilidade é fundamental para a missão.

P: O sistema suporta calibração automática em temperatura total?

A: Nível de engenharia: Sim, com compensação térmica de -40 °C a +85 °C e feedback de dados em tempo real para calibração consistente em climas extremos. Nível comercial: Ideal para instalações externas, como parques eólicos, radares costeiros e pesquisas no Ártico, onde as flutuações de temperatura afetam a precisão do sensor.
