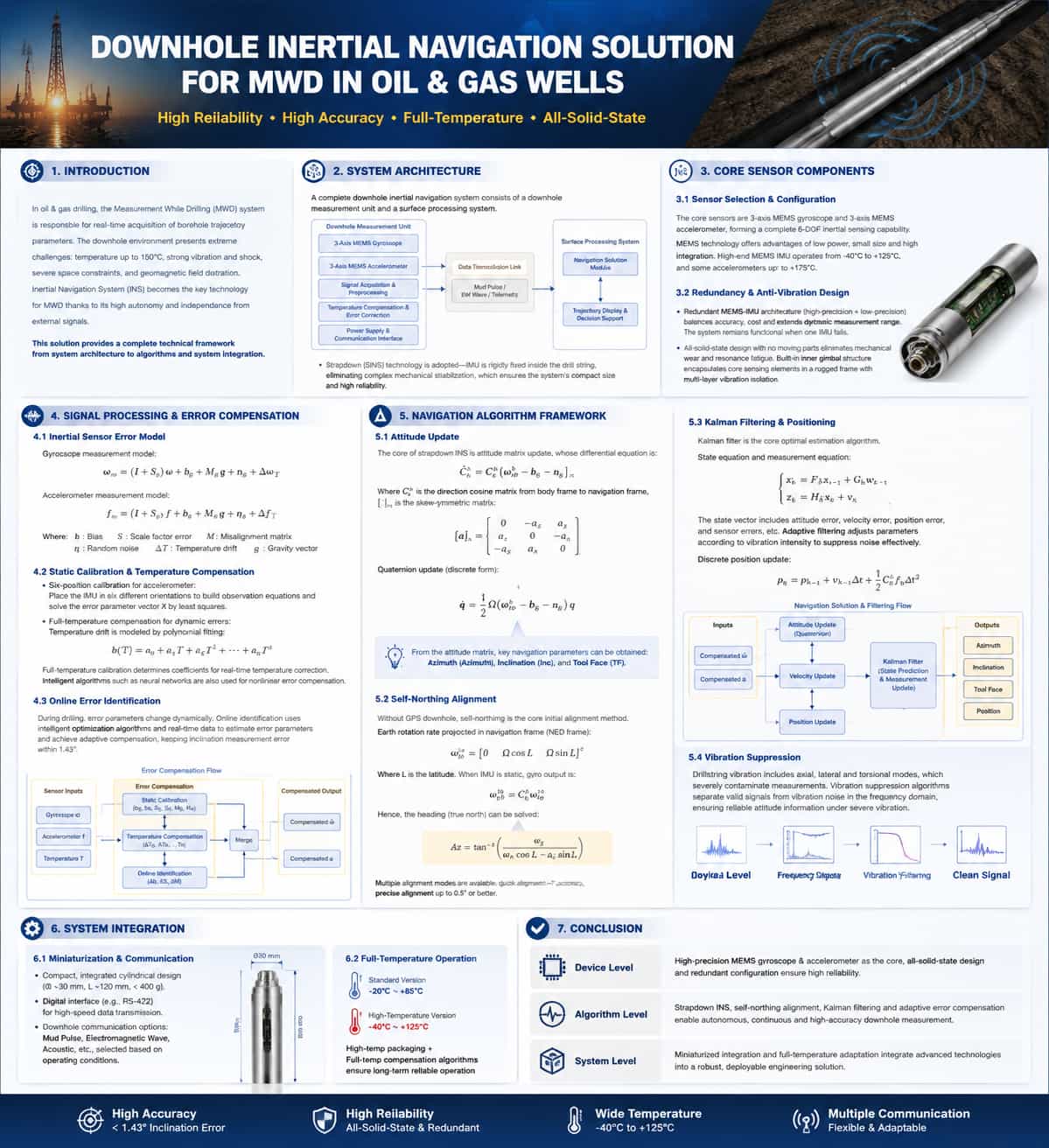

Introdução
Na engenharia de perfuração de petróleo e gás, os sistemas de Medição Durante a Perfuração (MWD, na sigla em inglês) desempenham a tarefa crítica de adquirir parâmetros de trajetória do poço em tempo real. O ambiente de fundo de poço impõe demandas extremamente rigorosas aos sistemas de navegação — incluindo temperaturas superiores a 150 °C, vibração e choque intensos e contínuos, severas restrições espaciais e distorção significativa do campo geomagnético —, o que cria barreiras técnicas para a navegação em fundo de poço. Os Sistemas de Navegação Inercial (INS, na sigla em inglês) surgiram como uma abordagem técnica fundamental para MWD devido ao seu alto nível de autonomia e independência de sinais externos. Este artigo apresenta uma análise técnica abrangendo cinco aspectos: arquitetura do sistema, componentes principais, compensação de erros, algoritmos de navegação e integração do sistema.
Arquitetura do sistema

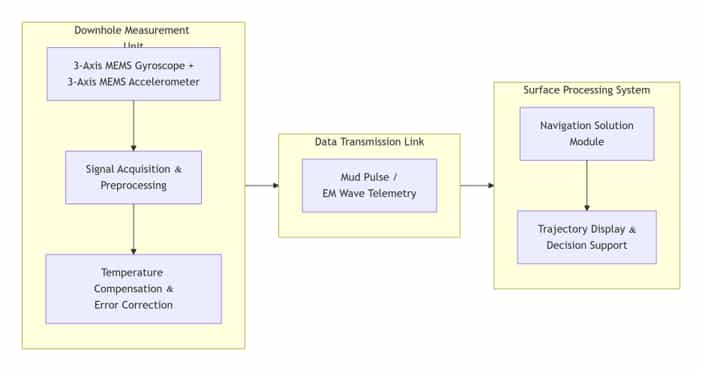

Um sistema MWD inercial completo consiste em uma unidade de medição de fundo de poço e um sistema de processamento de superfície. A unidade de fundo de poço é instalada dentro de uma coluna de perfuração próxima à broca e integra uma Unidade de Medição Inercial (IMU) — composta por giroscópios triaxiais e acelerômetros triaxiais — juntamente com circuitos de aquisição de sinal, um módulo de alimentação e interfaces de comunicação. O sistema de superfície é responsável pela recepção de dados, cálculo da navegação, visualização da trajetória do poço e suporte à tomada de decisões.
As soluções convencionais atuais empregam a tecnologia de medição inercial strapdown, na qual a IMU é montada rigidamente dentro da ferramenta de perfuração. Ao eliminar estruturas complexas de estabilização mecânica, essa abordagem possibilita a miniaturização do sistema e aumenta a confiabilidade.
Componentes principais do sensor
Seleção e configuração de sensores
Os sensores principais do sistema de navegação inercial LWD (Logging While Drilling) consistem em um giroscópio MEMS triaxial e um acelerômetro MEMS triaxial, proporcionando recursos abrangentes de sensoriamento inercial com seis graus de liberdade. A tecnologia MEMS tornou-se a escolha predominante devido a vantagens como baixo consumo de energia, tamanho compacto e alto potencial de integração. Unidades de Medição Inercial (IMUs) MEMS de alta qualidade operam em uma faixa de temperatura de -40 °C a +125 °C, com alguns acelerômetros capazes de suportar temperaturas de até +175 °C.
Configuração redundante e projeto resistente à vibração
A configuração redundante de MEMS-IMU é um método fundamental para aumentar a confiabilidade. Uma arquitetura típica de navegação inercial dupla incorpora IMUs de alta e baixa precisão, equilibrando exatidão e custo, ao mesmo tempo que amplia a faixa de medição dinâmica. O sistema permanece funcional mesmo que uma das unidades de sensor falhe.
Em relação à resistência à vibração, o design totalmente em estado sólido não contém partes mecânicas móveis, eliminando fundamentalmente o desgaste mecânico e a fadiga induzida por ressonância. Uma estrutura de plataforma interna envolve os principais elementos sensores dentro de um suporte robusto, utilizando um design multicamadas para absorver e amortecer a energia da vibração.
Processamento de sinais e compensação de erros
Modelos de erro de sensores inerciais
As medições de sensores inerciais MEMS contêm vários componentes de erro. O modelo de medição do giroscópio é:
ω̃ = ω + b_g + s_g∙ω + M_g∙ω + n_g + ε_g(T)
O modelo de medição do acelerômetro é:
ã = a + b_a + s_a∙a + M_a∙a + n_a + ε_a(T) + g
Onde: "b" = viés; "s" = erro do fator de escala; "M" = matriz de erro de instalação;
"n" = ruído aleatório; "ε(T)" = deriva de temperatura; "g" = vetor de aceleração gravitacional.
Para obter medições de alta precisão, é necessário calibrar e compensar cada termo de erro.
Calibração estática e compensação de temperatura
A compensação de erros estáticos é realizada durante a fase de calibração de fábrica. Tomando como exemplo a calibração de seis posições de um acelerômetro, as equações de observação — $y = H \cdot X + v$ — são estabelecidas posicionando a IMU em seis orientações diferentes.
O vetor de parâmetros de erro $X$ é então resolvido usando o método dos mínimos quadrados.
A compensação em toda a faixa de temperatura é fundamental para a compensação dinâmica. Modelos de ajuste polinomial são comumente usados para caracterizar a deriva de temperatura:
$\varepsilon(T) = k_0 + k_1 T + k_2 T^2 + \dots + k_n T^n$
Os coeficientes de ajuste ($k_0, k_1, \dots, k_n$) são determinados por meio de experimentos de calibração em toda a faixa de temperatura para permitir a correção de temperatura em tempo real. Nos últimos anos, algoritmos inteligentes — como redes neurais — também foram introduzidos para compensar eficientemente os erros não lineares.
Identificação de erros online
Os parâmetros de erro mudam dinamicamente durante o processo de perfuração, um cenário que a calibração offline tradicional tem dificuldade em lidar. A identificação de erros online utiliza algoritmos de otimização inteligentes e dados em tempo real para identificar dinamicamente os parâmetros de erro e realizar a compensação adaptativa, mantendo assim o erro de medição da inclinação do furo dentro de 1,43°.

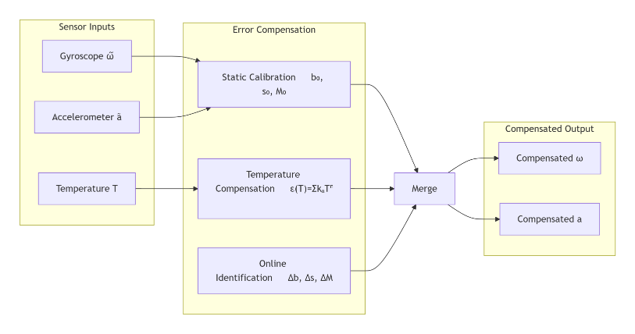

O processo completo de compensação de erros é o seguinte:
5. Estrutura do Algoritmo de Navegação
5.1. Atualização de Atitude
O núcleo do cálculo da navegação inercial strapdown é a atualização da matriz de atitude; sua equação diferencial é:
