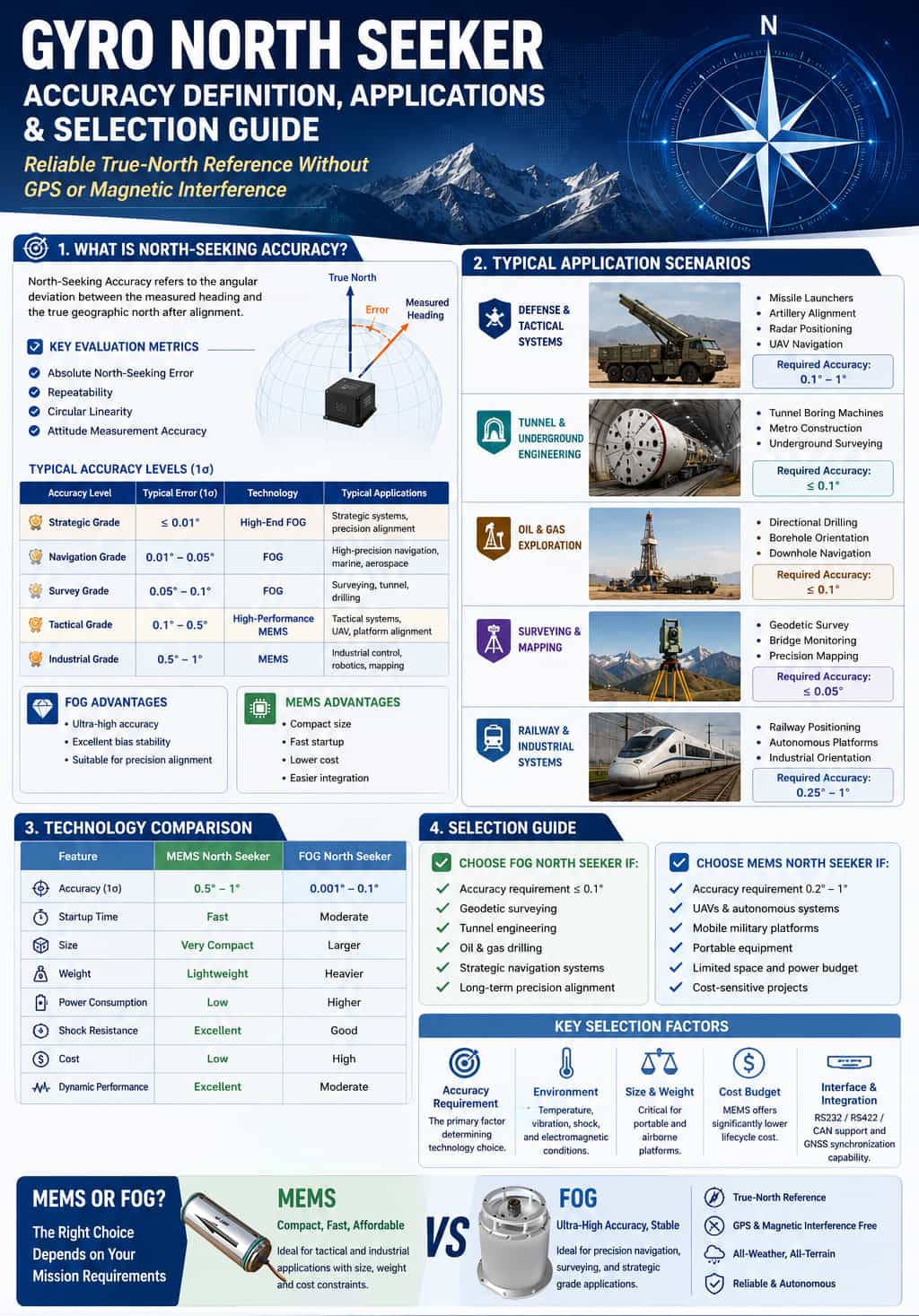

Um localizador giroscópico de norte é um dispositivo de medição inercial que utiliza o efeito giroscópico para detectar a velocidade angular de rotação da Terra, determinando, assim, autonomamente a direção do norte verdadeiro. Imune à influência de campos magnéticos externos e independente de sinais de satélite como o GPS, ele fornece uma referência de azimute estável e confiável em condições adversas — incluindo ambientes com forte interferência eletromagnética, espaços subterrâneos e regiões polares. Seu princípio de funcionamento básico envolve o uso de um giroscópio de alta precisão para detectar o vetor de velocidade angular de rotação da Terra; o ângulo entre o eixo de referência do veículo e o norte verdadeiro é então calculado e fornecido como informação de azimute. Este artigo apresenta uma análise comparativa sistemática de localizadores giroscópicos de norte em quatro dimensões: definições de precisão, normas técnicas, cenários de aplicação e critérios de seleção principais.
I. Definições de Precisão: Das Métricas Essenciais aos Sistemas Abrangentes de Avaliação
Em relação às definições de precisão, a precisão na localização do norte é expressa como um desvio padrão de 1σ, medido em graus ou segundos de arco. Uma avaliação abrangente deve incluir o erro absoluto na localização do norte, a repetibilidade, a linearidade circular e o erro de medição de atitude. Os localizadores de norte de fibra óptica podem atingir níveis de precisão estática de 0,02° ou até mesmo 0,001°; aproveitando o efeito Sagnac e o controle de malha fechada totalmente digital, sua instabilidade de polarização pode ser tão baixa quanto 0,002°/h. O desempenho dos localizadores de norte MEMS melhorou significativamente nos últimos anos; produtos de ponta alcançaram instabilidade de polarização melhor que 0,02°/h, com precisão típica na localização do norte variando de 0,5° a 1° (por exemplo, o Maixinminwei NF1100 atinge ≤1°×seg(L), enquanto o NF1200 atinge 0,5°×seg(L)), e alguns produtos em miniatura podem atingir precisão de 0,25° em três minutos. As soluções de fibra óptica oferecem precisão absoluta, enquanto as soluções MEMS apresentam vantagens em termos de tamanho e custo.
II. Normas Técnicas: Um Sistema Multinível que Abrange desde Especificações Militares até Normas Nacionais
O sistema de normas técnicas para giroscópios de localização do norte abrange múltiplos níveis — incluindo normas militares nacionais, normas da indústria e normas nacionais — fornecendo uma estrutura abrangente para o projeto, fabricação, teste e aceitação do produto. Tanto os giroscópios de localização do norte de fibra óptica quanto os de MEMS devem atender aos requisitos deste sistema de normas; a conformidade é particularmente rigorosa no setor militar, onde as normas relevantes têm maior força obrigatória. No nível das normas militares nacionais, a GJB 2863A-2015, *Especificação Geral para Giroscópios de Localização do Norte*, serve como documento orientador. Ela estipula requisitos gerais, requisitos detalhados e disposições de garantia de qualidade, atuando como base fundamental para o desenvolvimento e a produção de todos os giroscópios de localização do norte de nível militar.
Em nível de normas nacionais, a GB/T 45570-2025, *Requisitos Técnicos Gerais para Giroscópios Ópticos*, é a norma nacional mais recente. Ela abrange a classificação de produtos, requisitos técnicos, métodos de teste e especificações para marcação e embalagem de giroscópios de fibra óptica e giroscópios a laser. Seu Apêndice B fornece dados de referência sobre indicadores-chave de desempenho para produtos típicos de giroscópios de fibra óptica, servindo como base técnica crucial para o projeto, produção e aceitação de localizadores de norte de fibra óptica. Além disso, algumas empresas gerenciam a produção de acordo com normas de sistemas de qualidade, como a ISO 9001:2008.
No nível de componentes giroscópicos, a norma GJB 10024-2021, *Métodos de Teste para Giroscópios MEMS*, especifica as condições, itens e métodos de teste para giroscópios MEMS; ela se aplica a testes funcionais e de desempenho de giroscópios MEMS usados em sistemas de navegação inercial, orientação e controle. A norma GJB 8898-2017, *Especificação Geral para Giroscópios de Fibra Óptica*, padroniza especificamente os requisitos de desempenho e os métodos de teste para giroscópios de fibra óptica.
III. Cenários de Aplicação: Aplicações Interdisciplinares, desde a linha de frente no campo de batalha até a engenharia subterrânea.
Os localizadores de norte giroscópicos são utilizados tanto no setor militar quanto no civil, abrangendo uma ampla gama de condições operacionais — desde referenciamento estático de alta precisão até orientação dinâmica em tempo real. Devido às diferenças nas características de desempenho e no projeto estrutural, os localizadores de norte MEMS e os localizadores de norte giroscópicos de fibra óptica possuem cenários de aplicação distintos.
No setor militar, os localizadores giroscópicos de norte são equipamentos essenciais para a orientação rápida e discreta de sistemas de armas. Com sua precisão estática na ordem de segundos de arco, os localizadores de norte de fibra óptica são amplamente utilizados em tarefas de alinhamento de alta precisão envolvendo artilharia, lançadores de mísseis, antenas de radar e sistemas de navegação inercial naval. Aproveitando vantagens como tamanho compacto, baixo consumo de energia e inicialização rápida, os instrumentos MEMS de busca de norte estão tendo uma aplicação significativamente maior em plataformas de armas leves. Eles facilitam o alinhamento rápido antes do lançamento de mísseis, foguetes, artilharia e drones, podendo até mesmo ser incorporados em terminais portáteis para soldados, veículos subaquáticos e plataformas de munição guiada — cenários onde soluções de fibra óptica são difíceis de implementar. Em ambientes caracterizados por interferência eletromagnética ou bloqueio de GPS, a natureza totalmente autônoma e resistente a interferências dos instrumentos MEMS de busca de norte os torna uma ferramenta ideal para orientação discreta em sistemas de armas móveis.
No setor civil, os instrumentos de fibra óptica para busca do norte são usados principalmente para controle direcional em escavações de túneis com tuneladoras, fornecendo uma referência estável do norte verdadeiro em profundidades de túneis onde os sinais de GPS não estão disponíveis. Na exploração de petróleo e gás, são instalados próximos à broca de perfuração para medir o azimute e a inclinação do furo em tempo real; servindo como uma tecnologia fundamental para perfuração direcional, alcançam uma precisão de aproximadamente ±0,1°. Em geodesia e engenharia de precisão, esses instrumentos fornecem referências de azimute de alta precisão para estações totais e rastreadores a laser, e são usados para monitoramento de deformação de estruturas como pontes e barragens, alcançando uma precisão estática de ≤0,02°. Graças à sua relação custo-benefício, miniaturização e baixo consumo de energia, os instrumentos MEMS para busca do norte fornecem controle confiável de orientação e atitude em ambientes sem GPS ou magnetômetro, como em túneis de minas de carvão e operações de mineração em geral; além disso, sistemas MEMS integrados podem alcançar uma precisão de direção de 0,25° em trens ferroviários. De forma geral, a tecnologia MEMS permite a utilização de instrumentos de busca do norte menores e mais leves, que atendem às necessidades da maioria das indústrias de construção civil com precisão de nível médio a alto, tornando-os particularmente adequados para áreas com ambientes de levantamento topográfico restritos.
Em relação à adaptabilidade ambiental, os instrumentos de busca do norte baseados em fibra óptica são sensíveis a flutuações de temperatura e volumosos, exigindo compensação de deriva quando existem gradientes de temperatura significativos no subsolo. Por outro lado, os instrumentos de busca do norte baseados em MEMS oferecem resistência a vibrações e choques, além de capacidades de integração compacta, embora sua tolerância a altas temperaturas seja limitada a aproximadamente 85 °C. Consequentemente, as soluções de fibra óptica apresentam vantagem em cenários que envolvem perfuração contínua em poços com altas temperaturas. IV. Principais Considerações para Seleção: Uma Análise Abrangente de Compensação
Ao escolher entre instrumentos de busca do norte baseados em MEMS e em fibra óptica, é preciso ponderar diversos fatores — incluindo requisitos de precisão, ambientes operacionais, características dinâmicas, tamanho e peso, orçamentos de custos e capacidades de integração — visto que as prioridades variam significativamente dependendo do cenário de aplicação.
Os requisitos de precisão ditam a escolha da tecnologia: para aplicações de alta precisão que exigem exatidão de ≤0,1° — como o alinhamento de sistemas de navegação inercial embarcados ou o estabelecimento de marcos geodésicos de alta precisão — os instrumentos de fibra óptica para busca do norte são geralmente a única opção, oferecendo precisão estática de 0,02° ou até mesmo 0,001°. Por outro lado, se a precisão exigida estiver entre 0,2° e 1,0° e o custo for um fator importante, a tecnologia MEMS é a escolha superior; alguns produtos MEMS oferecem alinhamento rápido em 30 segundos (precisão de 1°) ou alinhamento preciso em 90 segundos (precisão de 0,5°), demonstrando claras vantagens em resposta dinâmica.
Tamanho, peso e consumo de energia são fatores cada vez mais críticos em aplicações modernas. Instrumentos MEMS de busca do norte podem ser miniaturizados para cubos de aproximadamente 40 mm, pesando menos de 70 g e com consumo de energia de apenas 1,5 W, tornando-os ideais para plataformas sensíveis à carga útil, como equipamentos individuais de soldados. Os instrumentos tradicionais de fibra óptica são significativamente maiores e consomem mais energia; apesar das otimizações recentes, ainda ficam muito atrás dos MEMS nessas áreas, tornando os MEMS praticamente a única tecnologia viável para aplicações com restrições de espaço.
· A adaptabilidade ambiental é outro fator chave na seleção. Os instrumentos MEMS de busca do norte oferecem resistência superior a vibrações e choques, tornando-os adequados para plataformas dinâmicas como veículos e aeronaves; nenhuma das tecnologias é suscetível a interferências de campos magnéticos. As soluções de fibra óptica apresentam vantagem em ambientes de alta temperatura (por não possuírem as limitações de temperatura dos semicondutores), o que as torna particularmente adequadas para perfuração contínua em poços profundos em altas temperaturas. Embora os dispositivos MEMS tenham uma tolerância ligeiramente menor a altas temperaturas, ambas as tecnologias geralmente abrangem uma faixa de temperatura operacional de -40 °C a +80 °C.
· A estrutura mecânica e os mecanismos de indexação também influenciam diretamente a decisão de seleção. Os instrumentos de busca do norte por fibra óptica utilizam um giroscópio de eixo único combinado com um mecanismo de indexação mecânico; embora ofereçam alta precisão estática, seu desempenho dinâmico é limitado e são propensos a desvios sob vibração. Em contraste, os instrumentos de busca do norte MEMS normalmente empregam uma configuração strapdown de três eixos que elimina a necessidade de mecanismos de indexação, resultando em resposta dinâmica e resistência à vibração superiores; enquanto isso, alguns modelos MEMS de eixo único de baixo custo alcançam reduções de custo, mantendo a precisão por meio de técnicas de modulação rotacional.
· Considerações de custo são cruciais durante o processo de seleção. Instrumentos de busca do norte baseados em fibra óptica acarretam altos custos iniciais de aquisição, com modelos de ponta atingindo centenas de milhares de yuans. Por outro lado, instrumentos de busca do norte baseados em MEMS se beneficiam de processos de produção em massa de semicondutores, oferecendo custos significativamente menores para precisão equivalente. Se os requisitos de precisão não forem excessivamente rigorosos e o custo for a principal restrição, a tecnologia MEMS oferece uma clara vantagem econômica. Ambas as tecnologias apresentam projetos totalmente em estado sólido com custos de manutenção gerenciáveis; no entanto, os dispositivos MEMS oferecem níveis mais altos de integração e normalmente apresentam taxas de falha menores.
· As capacidades de integração e as interfaces de comunicação representam detalhes técnicos essenciais no processo de seleção. Os principais instrumentos giroscópicos de busca do norte suportam interfaces seriais como RS422, RS232 e CAN, com frequências de saída de dados que normalmente variam de 100 Hz a 200 Hz; os usuários devem garantir a compatibilidade com os tipos de interface e os requisitos de protocolo de dados do seu sistema host. Em relação à integração com GNSS, alguns produtos de ponta oferecem funções de entrada de sincronização PPS e saída TOV, permitindo a sincronização de tempo entre os dados inerciais e os receptores de satélite externos.
A seleção de um giroscópio para busca do norte é um processo sistemático que envolve considerações de precisão, custo, ambiente operacional, características dinâmicas e integração. As tecnologias MEMS e de fibra óptica possuem vantagens e limitações operacionais distintas; nenhuma é inerentemente superior à outra. Os usuários devem realizar uma avaliação abrangente dos requisitos de sua missão para encontrar o equilíbrio ideal entre essas duas abordagens: para aplicações de nível estratégico que priorizam a máxima precisão independentemente do custo, os giroscópios de fibra óptica para busca do norte continuam sendo a escolha insubstituível; para cenários táticos e civis que priorizam a miniaturização, a resposta rápida e a relação custo-benefício, os giroscópios MEMS oferecem uma solução mais pragmática e flexível. À medida que a precisão dos giroscópios MEMS continua a melhorar e a tecnologia de miniaturização dos giroscópios de fibra óptica avança, as fronteiras entre essas duas tecnologias estão se tornando cada vez mais tênues. As futuras decisões de seleção provavelmente se concentrarão mais nas restrições específicas do cenário da missão do que apenas em rótulos tecnológicos — uma mudança que, sem dúvida, proporcionará aos usuários finais uma gama mais ampla de opções e uma relação custo-benefício superior.
