I. Introdução
Em operações de fundo de poço, como perfuração de petróleo e exploração geológica, as Unidades de Medição Inercial (IMUs) desempenham funções essenciais, incluindo o controle da trajetória do poço, a Medição Durante a Perfuração (MWD), a determinação da atitude e a navegação/posicionamento. No entanto, o ambiente de fundo de poço é um "purgatório" para os sensores: as temperaturas podem ultrapassar 150 °C ou mesmo 200 °C, as pressões excedem 100 MPa e a coluna de perfuração é submetida a vibrações contínuas e intensas e a cargas de alto impacto. Em tais ambientes, os sensores IMU convencionais são altamente suscetíveis a desvios de precisão, redução da vida útil e até mesmo falha total. Portanto, definir as especificações técnicas rigorosas para sensores IMU que operam em ambientes de fundo de poço com alta temperatura, alta pressão e alta vibração é crucial para garantir a segurança e a precisão das operações de perfuração.

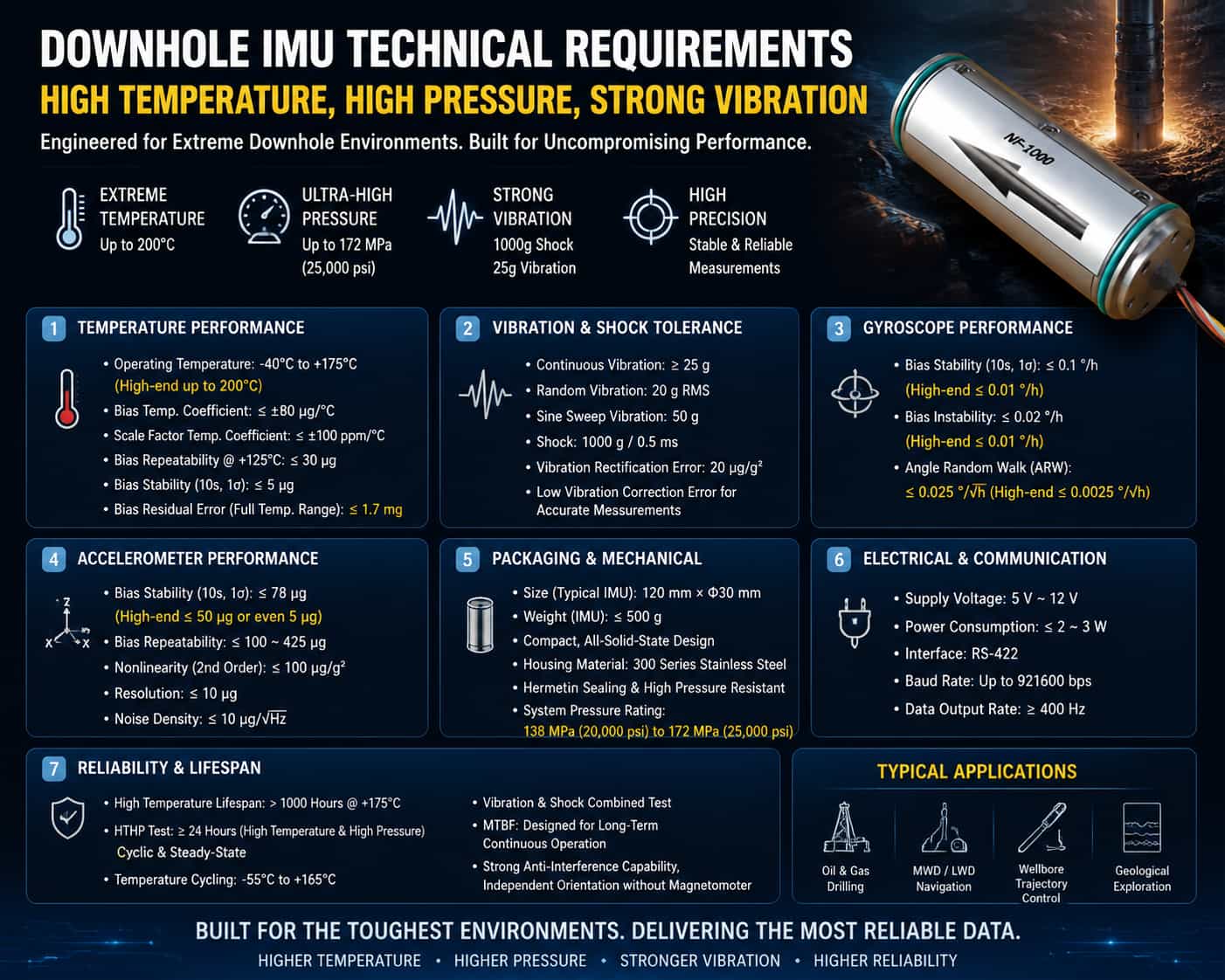

As especificações técnicas para sensores IMU de fundo de poço podem ser categorizadas em seis dimensões principais: adaptabilidade à temperatura, tolerância a vibrações e choques, precisão e estabilidade, restrições dimensionais e de embalagem, características elétricas e de potência, e vida útil e confiabilidade. Essas dimensões são detalhadas a seguir.
II. Especificações de Adaptabilidade à Temperatura
A temperatura representa o desafio mais severo imposto pelo ambiente de fundo de poço aos sensores IMU. O gradiente geotérmico global é geralmente de 25°C por quilômetro de profundidade; em poços ultraprofundos, as temperaturas no fundo do poço frequentemente ultrapassam 150°C. Consequentemente, a faixa de temperatura operacional é uma especificação técnica fundamental.
Faixa de temperatura operacional: Os sensores IMU de fundo de poço normalmente requerem uma faixa de temperatura operacional de -40 °C a +125 °C, enquanto os produtos de ponta devem suportar temperaturas de -40 °C a +175 °C ou superiores. Alguns sensores projetados para poços ultraprofundos já toleram temperaturas extremas de 180 °C a 200 °C. O limite inferior da faixa de temperatura operacional também não pode ser negligenciado, pois o equipamento deve suportar baixas temperaturas durante operações em regiões frias ou em condições de inverno.
Compensação em toda a faixa de temperatura e estabilidade térmica: A mera capacidade de operar em uma ampla faixa de temperatura não é suficiente para atender aos requisitos de precisão. Os sensores devem passar por uma compensação precisa em toda a faixa de temperatura para garantir baixa deriva e alta repetibilidade, mesmo diante de flutuações extremas de temperatura. As principais especificações incluem: o coeficiente de temperatura do viés normalmente precisa ser controlado dentro de ±80 μg/°C e o coeficiente de temperatura do fator de escala dentro de ±100 ppm/°C. Em um ambiente de alta temperatura de +125 °C, a repetibilidade do viés do acelerômetro deve ser controlada dentro de 30 μg e sua estabilidade de viés (1σ de 10 segundos) deve ser inferior a 5 μg. O erro de viés residual em toda a faixa de temperatura é um parâmetro fundamental para avaliar a adaptabilidade à temperatura; produtos de alta qualidade podem mantê-lo dentro de 1,7 mg.
III. Especificações de tolerância a vibrações e choques
Durante a perfuração rotativa, a coluna de perfuração no fundo do poço é submetida a vibrações aleatórias contínuas de banda larga e a choques instantâneos e intensos causados pela broca ao quebrar a rocha. Isso representa o segundo grande desafio para os sensores IMU.
Tolerância à vibração contínua: Os sensores devem suportar ambientes de vibração contínua, geralmente exigindo tolerância a vibrações contínuas superiores a 25g (aceleração gravitacional). Em condições de vibração aleatória, alguns sensores de alto desempenho foram submetidos com sucesso a testes combinados envolvendo vibração aleatória de 20g RMS e vibração senoidal varrida de 50g.
Tolerância a choques instantâneos: Os impactos da broca geram acelerações instantâneas de pico extremamente altas; os sensores devem suportar choques de alta intensidade na faixa de 1000g/0,5ms. Essa especificação determina diretamente a capacidade de sobrevivência do sensor em condições operacionais severas.
Capacidade de supressão de vibração: Além de simplesmente "resistir" à vibração, os sensores também devem "suprimir" o impacto da vibração na precisão da medição. O erro de retificação de vibração é um fator crítico; arquiteturas avançadas de circuito fechado podem reduzir esse erro em dez vezes, atingindo uma capacidade de supressão de vibração de 20 μg/g². Um baixo erro de retificação de vibração garante que os sinais reais de gravidade e velocidade angular possam ser extraídos com clareza em meio às vibrações complexas da coluna de perfuração.
IV. Especificações de Precisão e Estabilidade
Ao mesmo tempo que atendem aos requisitos de adaptabilidade ambiental, os sensores IMU também devem possuir precisão de medição suficiente; caso contrário, a determinação de atitude e o controle de trajetória seriam inúteis.
Especificações do giroscópio: A estabilidade do viés do giroscópio é um parâmetro fundamental para medir a precisão do giroscópio. Os requisitos normalmente são inferiores a 0,1°/h (1σ de 10 segundos), com produtos de ponta atingindo 0,01°/h ou até menos. Os requisitos de instabilidade do viés são inferiores a 0,02°/h, com alguns produtos atingindo níveis dentro de 0,01°/h. O Desvio Aleatório Angular (ARW) é uma métrica crítica para os níveis de ruído do giroscópio; os requisitos começam em valores tão baixos quanto 0,025°/√h, com produtos de ponta atingindo 0,0025°/√h.
Especificações do acelerômetro: Os requisitos de estabilidade de polarização são normalmente inferiores a 78 μg, com produtos de alto desempenho atingindo menos de 50 μg ou até mesmo 5 μg (10 segundos, 1σ). A repetibilidade da polarização deve ser controlada dentro da faixa de 100 μg a 425 μg. O coeficiente de não linearidade de segunda ordem deve ser inferior a 100 μg/g² para garantir a linearidade nas medições de aceleração em uma ampla faixa dinâmica. Em relação à resolução, acelerômetros de alto desempenho podem atingir níveis abaixo de 10 μg. A densidade de ruído, um indicador chave do nível de ruído do acelerômetro, normalmente deve ser inferior a 10 μg/√Hz.
Estabilidade a longo prazo: Dado que as operações em poços podem durar semanas ou até meses, a estabilidade a longo prazo do viés e do fator de escala do sensor é crucial. A repetibilidade mensal combinada para o viés deve ser controlada dentro de 150 μg e, para o fator de escala, dentro de 150 ppm. A repetibilidade mensal combinada para o coeficiente de não linearidade deve ser controlada dentro de ±40 μg/g².
V. Embalagem e restrições dimensionais
O espaço no fundo do poço é extremamente limitado; os sensores IMU devem atender a requisitos rigorosos de miniaturização e embalagem.
Dimensões físicas: Os sensores exigem um design compacto para caberem em ferramentas de fundo de poço com diâmetros limitados. Uma IMU típica de alto desempenho mede aproximadamente 120 mm × Φ30 mm. Componentes discretos, como acelerômetros, exigem uma miniaturização ainda maior, com dimensões típicas de até Φ18,2 × 16 mm.
Peso: O design leve é um requisito padrão para instrumentos de fundo de poço. O peso de uma IMU completa normalmente fica abaixo de 500 g, enquanto acelerômetros individuais podem pesar apenas 25 g.
Projeto estrutural: Um projeto totalmente em estado sólido, sem partes móveis, é a escolha preferencial para IMUs de fundo de poço, aumentando significativamente a confiabilidade em ambientes sujeitos a vibrações intensas e choques fortes. Um design cilíndrico integrado facilita a incorporação em ferramentas de fundo de poço sem alterar o layout dos equipamentos existentes. A carcaça deve ser construída com materiais resistentes à corrosão e de alta resistência, como o aço inoxidável da série 300. Vedação e resistência à pressão: Como componente essencial dos instrumentos de fundo de poço, o sensor IMU requer uma embalagem que atenda aos padrões de vedação de alta pressão. Embora a IMU seja normalmente alojada dentro de uma coluna de ferramentas resistente à pressão, seu projeto de embalagem ainda deve garantir integridade hermética e desempenho de isolamento em ambientes de alta temperatura e alta pressão. As especificações de resistência à pressão em nível de sistema normalmente exigem classificações de 138 MPa (20.000 psi) ou até mesmo 172 MPa (25.000 psi).
VI. Especificações de consumo elétrico e de energia
As condições de fornecimento de energia no fundo do poço são limitadas; portanto, as características elétricas do sensor IMU impactam diretamente a viabilidade do sistema e a duração da operação.
Tensão de alimentação: Deve suportar uma ampla faixa de tensão de entrada para acomodar condições instáveis de energia no fundo do poço; os requisitos típicos variam de 5V a 12V.
Consumo de energia: O baixo consumo de energia é um requisito fundamental. O consumo de energia da unidade IMU completa geralmente precisa ser mantido entre 2W e 3W. O baixo consumo de energia não só alivia a carga no sistema de alimentação de energia do poço, como também minimiza o aumento da temperatura do próprio sensor, facilitando o gerenciamento térmico em ambientes de alta temperatura.
Interface de comunicação: Deve estar equipada com uma interface de barramento adequada para transmissão de dados em profundidade; RS-422 é uma opção comum. A taxa de transmissão (baud rate) deve atender aos requisitos de tempo real, normalmente atingindo até 921.600 bps. A taxa de atualização dos dados deve satisfazer as necessidades de tempo real do sistema de controle, com um valor típico de no mínimo 400 Hz.
VII. Especificações de Vida Útil Operacional e Confiabilidade
As operações em poços de petróleo não podem ser interrompidas arbitrariamente; portanto, o sensor IMU deve possuir vida útil e confiabilidade suficientes.
Vida útil em altas temperaturas: O sensor deve ser capaz de operar continuamente por vários milhares de horas em sua temperatura operacional nominal. Na temperatura operacional extrema de +175 °C, é necessária uma vida útil superior a 1.000 horas.
Testes de Confiabilidade: O sensor deve passar por uma série de testes de confiabilidade ambiental, incluindo ciclos de Alta Temperatura e Alta Pressão (HTHP) e testes em regime permanente (tipicamente ≥24 horas), testes de ciclo térmico (por exemplo, de -55 °C a +165 °C) e testes combinados de vibração em alta temperatura. O Tempo Médio Entre Falhas (MTBF) serve como uma medida quantitativa de confiabilidade e deve atender aos requisitos para operação contínua em poços de petróleo. Capacidade anti-interferência: Em ambientes de poços de petróleo caracterizados por forte interferência magnética, a IMU deve possuir a capacidade de se orientar autonomamente — independentemente do campo magnético da Terra — superando assim os problemas de falha enfrentados pelas bússolas magnéticas tradicionais em ambientes ferromagnéticos (como dentro de revestimentos de aço).
Conclusão
As especificações técnicas para IMUs de fundo de poço — projetadas para suportar altas temperaturas, altas pressões e vibrações intensas — abrangem seis dimensões principais: adaptabilidade à temperatura, tolerância a vibrações e choques, precisão e estabilidade de medição, tamanho do encapsulamento, consumo de energia elétrica e vida útil/confiabilidade operacional. Esses parâmetros são interconectados e se limitam mutuamente. As tendências do setor indicam um aumento contínuo nos limites superiores de temperatura operacional — passando de 125 °C para 150 °C, 175 °C e até 200 °C — juntamente com melhorias contínuas na supressão de vibrações e na precisão de medição, bem como miniaturização otimizada e projetos de baixo consumo de energia. Esses avanços tecnológicos estão impulsionando a evolução dos sensores IMU de fundo de poço em direção a maior tolerância à temperatura e vibração, maior precisão e vida útil prolongada, fornecendo, assim, um suporte técnico cada vez mais robusto para a exploração e o desenvolvimento de recursos de petróleo e gás em profundidade.
