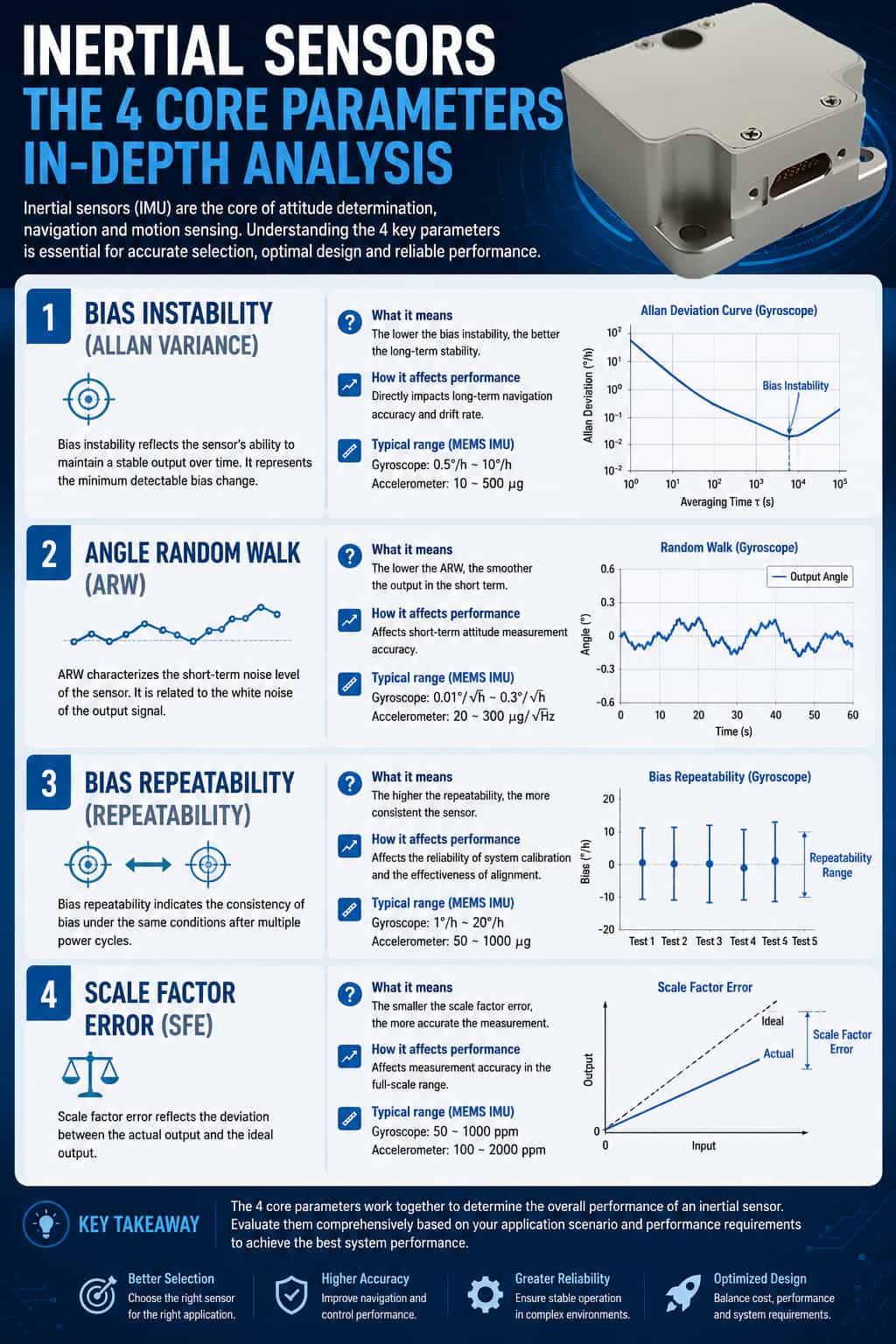

Nas áreas de navegação inercial, controle de movimento e medição de atitude de alta precisão, o desempenho dos sensores inerciais (giroscópios e acelerômetros) determina diretamente o limite superior da precisão de todo o sistema. Para os engenheiros, compreender o significado prático dos principais parâmetros encontrados nas folhas de dados — e seu impacto nas aplicações finais — é essencial para a seleção de componentes e o projeto do sistema. Este artigo fornece uma análise aprofundada de quatro parâmetros de engenharia essenciais sob uma perspectiva prática: Estabilidade do Viés, Caminhada Aleatória, Repetibilidade do Viés e Não Linearidade do Fator de Escala.
I. Estabilidade do Viés
1. Definição e Significado Físico
A estabilidade do viés refere-se ao grau em que a saída do sensor flutua em torno de seu valor médio em condições estáticas; ela é tipicamente caracterizada pelo ponto mínimo (ou região plana) na curva de variância de Allan. Para giroscópios, a unidade geralmente é °/h (graus por hora); para acelerômetros, é mg ou μg.
Isso reflete a estabilidade da saída do sensor durante operação estática prolongada. Um giroscópio de fibra óptica com estabilidade de polarização de 0,01°/h implica que a flutuação de sua saída média ao longo de uma hora é de aproximadamente 0,01 graus; essa é uma métrica de desempenho crítica para sistemas de navegação inercial de nível de navegação.
2. Método de teste de engenharia
Monte o sensor em uma plataforma giratória de alta precisão, garantindo que ele permaneça absolutamente imóvel e que a temperatura ambiente esteja estável (por exemplo, dentro de uma câmara com temperatura controlada a 25 ± 0,1 °C). Colete dados estáticos continuamente por várias horas (no mínimo de 4 a 24 horas). Calcule a variância de Allan e extraia o desvio padrão em tempos de suavização (τ) como 1 s, 10 s e 100 s; o valor ideal de estabilidade do viés corresponde ao ponto de transição entre o segmento da curva com inclinação de -0,5 e a região plana.
3. Impacto no Sistema
A estabilidade do viés afeta diretamente a precisão da navegação a longo prazo e determina a taxa na qual os erros angulares se acumulam durante a integração inercial; por exemplo, uma deriva de 1°/h resulta em um erro de rumo de aproximadamente 1° ao longo de uma hora. Além disso, a busca de alta precisão pelo norte requer uma estabilidade de viés extremamente baixa (≤0,01°/h) para extrair efetivamente a componente de apontamento para o norte da taxa de rotação da Terra (15°/h).
4. Conceitos errôneos e considerações sobre engenharia
Nem todos os tempos de suavização seguem o mesmo padrão; diferentes fabricantes podem relatar a estabilidade com base em suavização de 10 ou 100 segundos, portanto, o tempo de suavização deve ser padronizado ao se fazer comparações. Os efeitos da temperatura superam em muito as flutuações estáticas; a variação do viés em toda a faixa de temperatura operacional pode ser de uma a duas ordens de magnitude maior do que a estabilidade estática. Portanto, as aplicações de engenharia devem se concentrar na estabilidade equivalente alcançada após a compensação total de temperatura.
II. Caminhada Aleatória
1. Definição e Significado Físico
O termo "caminhada aleatória" refere-se ao erro aleatório resultante da integração do ruído branco. Para giroscópios, isso é conhecido como Caminhada Aleatória Angular (CAR), medida em °/√h; para acelerômetros, é conhecido como Caminhada Aleatória de Velocidade (CAV), medida em m/s/√h ou (m/s)/√h.
Caracteriza a intensidade energética do ruído branco de alta frequência na saída do sensor. Para um giroscópio com ARW de 0,01°/√h, o desvio padrão do erro angular introduzido pelo ruído branco durante uma integração de uma hora é de 0,01° × √1 = 0,01°; entretanto, se a integração for feita por 0,01 horas (36 segundos), o erro será de 0,01 × √0,01 = 0,001°. O erro é proporcional à raiz quadrada do tempo.
2. Métodos de teste de engenharia
Este parâmetro também é obtido por meio da análise de variância de Allan. Para valores pequenos de τ (tipicamente <10s), o coeficiente de caminhada aleatória pode ser derivado do segmento da curva de variância de Allan com uma inclinação de -0,5. Alternativamente, pode ser calculado integrando a Densidade Espectral de Potência (PSD) dentro da largura de banda relevante.
3. Impacto no Sistema
O comportamento de caminhada aleatória afeta principalmente a precisão dinâmica em curto prazo; ele sobrepõe ruído e reduz a relação sinal-ruído durante vibrações ou rotações em alta velocidade. Caminhadas aleatórias excessivas podem excitar o laço de controle, causando oscilações e — em sistemas de navegação integrados — afetam a taxa de convergência e a variância em regime permanente do filtro de Kalman.
4. Conceitos errôneos e considerações sobre engenharia
O passeio aleatório e a estabilidade do viés são independentes, mas relacionados; o passeio aleatório determina o ruído de curto prazo, enquanto a estabilidade do viés determina a deriva de longo prazo. Ambos devem ser otimizados simultaneamente, pois focar apenas no primeiro pode resultar em deriva excessiva de longo prazo.
III. Repetibilidade do viés
1. Definição e Significado Físico
A repetibilidade do viés refere-se à consistência da saída do ponto zero de um sensor em diferentes inicializações. Ela compartilha as mesmas unidades da estabilidade do viés (°/h ou mg).
Isso reflete a previsibilidade do sensor, tanto entre lotes quanto após cada inicialização. Sensores com baixa repetibilidade exigem recalibração do viés a cada inicialização; caso contrário, ocorrerá um erro constante (offset).
2. Métodos de teste de engenharia
Em condições ambientais idênticas, realize múltiplos testes de inicialização (≥10 vezes) no mesmo sensor, registrando o valor de polarização estabilizado a cada vez. Calcule o desvio padrão (1σ) ou a amplitude (máximo menos mínimo) desses valores de polarização.
3. Impacto no Sistema
A repetibilidade do viés determina se o sensor requer recalibração a cada inicialização. Se a repetibilidade for superior ao erro admissível do sistema, os valores de calibração de fábrica podem ser usados diretamente; caso contrário, um processo de autocalibração deve ser implementado. Além disso, em configurações com múltiplas redundâncias, a repetibilidade afeta diretamente a consistência entre os sensores, determinando assim a complexidade da lógica de votação.
4. Conceitos errôneos e considerações sobre engenharia
É crucial distinguir entre repetibilidade e estabilidade: a estabilidade mede as flutuações durante a operação, enquanto a repetibilidade reflete as variações entre diferentes ciclos operacionais. Mesmo com uma estabilidade extremamente alta (por exemplo, 0,01°/h), uma baixa repetibilidade torna um sensor inadequado para uso direto em navegação de alta precisão. Comparados aos sensores MEMS, os acelerômetros de quartzo podem atingir uma repetibilidade de polarização inferior a 50 μg, tornando-os particularmente adequados para aplicações de ponta que exigem operação contínua e sem necessidade de calibração.
IV. Não linearidade do fator de escala
1. Definição e Significado Físico
A não linearidade do fator de escala refere-se ao grau em que a relação proporcional entre as mudanças na saída e na entrada do sensor se desvia de uma linha reta ideal; geralmente é expressa como uma porcentagem da escala completa (% FS) ou em partes por milhão (ppm). Por exemplo, uma faixa de ±500°/s com uma não linearidade de 50 ppm implica um erro máximo de não linearidade de 500 × 50 × 10⁻⁶ = 0,025°/s. Esse parâmetro determina a fidelidade da medição do sensor em uma ampla faixa dinâmica (por exemplo, altas taxas de rotação ou altas acelerações).
2. Métodos de teste de engenharia
Monte o sensor em uma mesa de taxas (para giroscópios) ou em uma centrífuga (para acelerômetros). Aplique diversas taxas de entrada (por exemplo, 0, ±50, ±100, ±200, ±500°/s) e registre as saídas. Ajuste uma reta usando o método dos mínimos quadrados, calcule o desvio máximo dos pontos de medição em relação a essa reta e divida pelo intervalo de escala completo para obter o valor da não linearidade.
3. Impacto no Sistema
A não linearidade do fator de escala pode se tornar uma fonte primária de erro em cenários de alta dinâmica (como mísseis ou aeronaves de alto desempenho); mesmo após calibração multiponto, a não linearidade ainda pode resultar em resíduos de interpolação. Além disso, a não linearidade do acelerômetro afeta a precisão da integração da velocidade, particularmente durante operações prolongadas de alta manobrabilidade.
4. Armadilhas e Considerações em Engenharia
Ao avaliar a não linearidade do fator de escala, observe que o valor do erro absoluto está diretamente relacionado à faixa de medição; não se pode julgar o desempenho com base apenas no valor em ppm (por exemplo, 100 ppm resultam em um erro de 0,01°/s em uma faixa de 100°/s, mas aumentar a faixa em dez vezes aumenta o erro em dez vezes). Além disso, a assimetria entre as direções positiva e negativa é crítica para plataformas com simetria rotacional. A temperatura também influencia significativamente a não linearidade; variações em toda a faixa de temperatura operacional frequentemente excedem os valores medidos à temperatura ambiente, o que exige compensação de temperatura.
Resumo
Ao selecionar componentes para aplicações de engenharia, evite buscar o "melhor" valor para um único parâmetro isoladamente. Em vez disso, avalie de forma abrangente os quatro parâmetros principais, considerando a alocação de erros do sistema, o ambiente operacional, os ciclos de calibração e as restrições de custo. Ao mesmo tempo, é essencial exigir que os fornecedores apresentem curvas de variância de Allan e gráficos de desempenho em toda a faixa de temperatura, em vez de apenas valores típicos. Somente compreendendo profundamente a física subjacente e as características de propagação de erros associadas a esses parâmetros é possível projetar sistemas inerciais verdadeiramente robustos e de alto desempenho.
