Uma análise do impacto prático do viés, da deriva térmica e do ruído em sensores inerciais em aplicações de projetos.

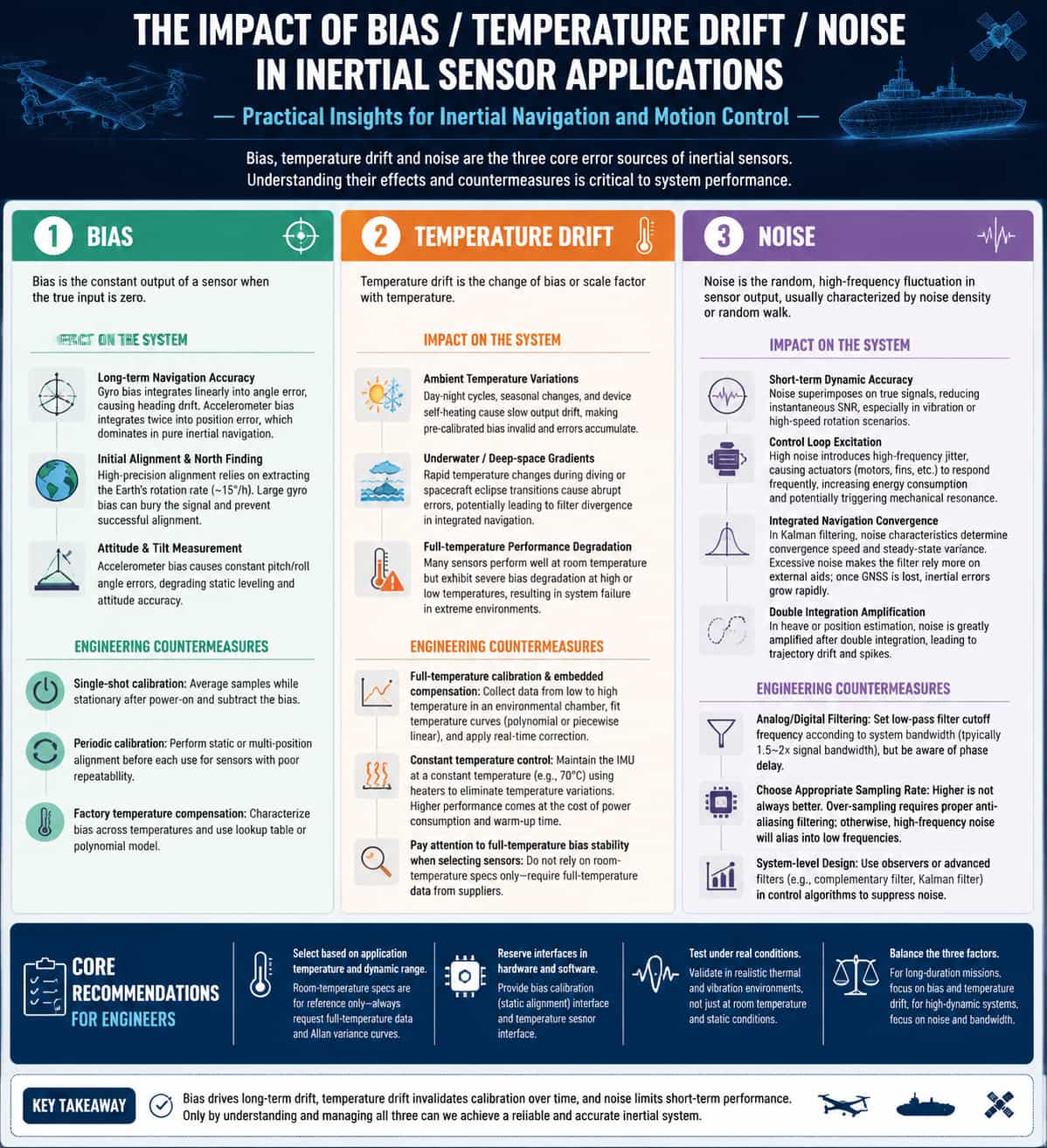

Em projetos de navegação inercial e controle de movimento, o viés do sensor, a deriva térmica e o ruído são as três principais fontes de erro que afetam o desempenho do sistema. A seção a seguir descreve suas manifestações, o impacto no sistema e as estratégias de mitigação sob uma perspectiva de engenharia.

1. Viés

O termo "bias" refere-se à saída estática constante de um sensor em condições de entrada zero. Em aplicações de engenharia, o bias afeta diretamente a precisão de integração a longo prazo e as capacidades de alinhamento.

• Precisão de navegação a longo prazo: O viés do giroscópio se acumula linearmente no erro angular por meio da integração; quanto maior o viés, mais rápida a deriva de direção. O viés do acelerômetro se traduz em erro de posição por meio da dupla integração, tornando-se uma fonte primária de erro — particularmente na navegação inercial pura sem correções externas.

• Alinhamento inicial e busca do norte: A busca de alta precisão do norte requer a extração da componente que aponta para o norte a partir da velocidade angular da Terra (aproximadamente 15°/h); se o viés do giroscópio for excessivo, o sinal é sobrecarregado, impossibilitando um alinhamento eficaz.

• Medição de atitude e inclinação: O viés do acelerômetro causa diretamente desvios constantes nos ângulos de inclinação e rotação, afetando a precisão da atitude horizontal estática.

Mitigação por meio da engenharia:

• Calibração/compensação de evento único: Realize a amostragem estática e a média após a inicialização e, em seguida, subtraia o valor de deslocamento constante.

• Calibração periódica: Para sensores com baixa repetibilidade, realize o alinhamento estático ou por indexação antes de cada utilização.

• Compensação térmica em nível de fábrica: Registre os valores de polarização em várias temperaturas para estabelecer tabelas de consulta ou modelos polinomiais.

2. Deriva Térmica

A deriva térmica refere-se à variação no viés ou fator de escala do sensor causada por mudanças de temperatura. Em ambientes operacionais com ampla faixa de temperatura, os erros induzidos pela deriva térmica são frequentemente uma a duas ordens de magnitude maiores do que o viés à temperatura ambiente.

• Flutuações da temperatura ambiente: Variações diurnas de temperatura, mudanças sazonais e o autoaquecimento do equipamento causam deriva lenta na saída do sensor, invalidando os valores de polarização pré-calibrados e levando ao acúmulo de erros de integração ao longo do tempo.

• Gradientes de temperatura subaquáticos/no espaço profundo: Mudanças rápidas de temperatura — como quando um veículo mergulha ou uma espaçonave entra/sai de uma zona de sombra — podem causar erros abruptos devido à deriva térmica, levando potencialmente à divergência nos filtros de navegação integrados. • Degradação do desempenho em toda a faixa de temperatura: Muitos sensores apresentam excelentes especificações à temperatura ambiente, mas seu desempenho com viés zero deteriora-se significativamente em temperaturas altas ou baixas, podendo causar falha total do sistema em ambientes extremos.

Contramedidas de engenharia:

• Calibração completa de temperatura + compensação integrada: A saída do sensor é capturada em tempo real dentro de uma câmara térmica em toda a faixa de temperatura operacional; uma curva de temperatura (polinomial ou linear por partes) é ajustada e o chip ou computador de navegação aplica correções em tempo real com base na temperatura atual.

• Controle de temperatura constante: Em aplicações de alta tecnologia (como sistemas de navegação inercial de nível estratégico), os aquecedores mantêm a IMU a uma temperatura constante (por exemplo, 70 °C) para eliminar flutuações de temperatura, embora isso implique um maior consumo de energia e tempos de inicialização mais longos.

• Priorizar a estabilidade de polarização zero em todas as temperaturas durante a seleção: Muitos fornecedores fornecem apenas especificações para temperatura ambiente — o que pode ser enganoso para um projeto — portanto, é essencial exigir dados de desempenho em todas as temperaturas.

3. Ruído

Ruído refere-se a flutuações aleatórias de alta frequência na saída do sensor, tipicamente caracterizadas por coeficientes de caminhada aleatória ou densidade de ruído. Seu impacto é observado principalmente na dinâmica de curto prazo e na estabilidade do sistema.

• Precisão dinâmica de curto prazo: O ruído sobreposto ao sinal verdadeiro reduz a relação sinal-ruído (SNR) instantânea, um efeito particularmente pronunciado durante vibrações ou rotações em alta velocidade.

• Excitação do circuito de controle: Níveis elevados de ruído introduzem oscilações de alta frequência, fazendo com que os atuadores (como motores ou superfícies de controle) respondam com frequência; isso aumenta o consumo de energia e pode desencadear ressonância mecânica.

• Convergência de navegação integrada: Na filtragem de Kalman, as características do ruído determinam a taxa de convergência e a variância em regime permanente das estimativas de estado; ruído excessivo força o filtro a depender mais de dados auxiliares externos, o que significa que, se o sinal GNSS for perdido, os erros puramente inerciais aumentarão rapidamente.

• Efeito de amplificação por dupla integração: Na medição de movimento vertical ou na navegação inercial, o ruído é drasticamente amplificado após a dupla integração, resultando em desvio de trajetória ou picos de sinal.

Contramedidas de engenharia:

• Filtragem analógica/digital: As frequências de corte do filtro passa-baixa são definidas com base na largura de banda do sistema (normalmente de 1,5 a 2 vezes a largura de banda do sinal), embora isso introduza atraso de fase.

• Selecionar uma taxa de amostragem apropriada: Uma taxa mais alta nem sempre é melhor; a sobreamostragem exige filtragem anti-aliasing para evitar que o ruído de alta frequência se propague para a faixa de baixa frequência.  Projeto em nível de sistema: Empregue observadores ou métodos de filtragem de ordem superior (como filtragem complementar ou filtragem de Kalman) dentro dos algoritmos de controle para suprimir o impacto do ruído.

4. Principais recomendações para engenheiros de projeto

• Selecione os parâmetros com base na temperatura e nas faixas dinâmicas da aplicação; considere as especificações de temperatura ambiente apenas como referência e insista na obtenção de dados de desempenho em todas as temperaturas e curvas de variância de Allan.

• Incorporar interfaces para compensação de polarização (calibração estática) e sensores de temperatura nos projetos de hardware e software.

• Realizar testes e validação em condições térmicas e de vibração realistas, em vez de depender exclusivamente de testes estáticos à temperatura ambiente.

• Equilibrar polarização, deriva de temperatura e ruído: priorize a polarização e a deriva de temperatura para aplicações de longa duração e priorize o ruído e a largura de banda para aplicações de alta dinâmica.
