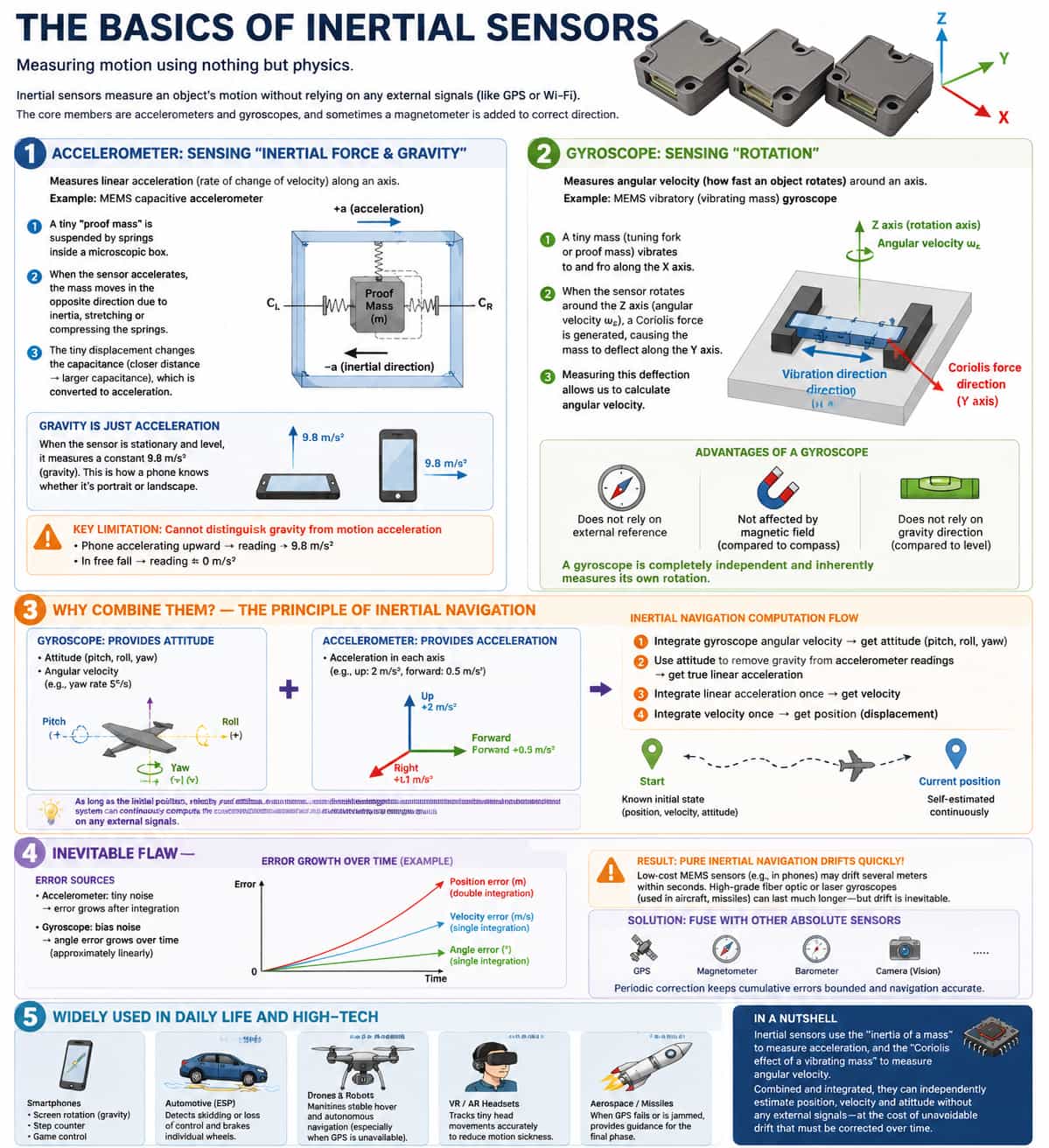

Um sensor inercial é um dispositivo capaz de medir o estado de movimento de um objeto no espaço, baseando-se unicamente em leis físicas intrínsecas, sem depender de sinais externos (como GPS ou Wi-Fi). Seus componentes principais são acelerômetros e giroscópios; esses dispositivos frequentemente funcionam em conjunto, às vezes complementados por um magnetômetro para auxiliar na correção da orientação.
1. Acelerômetro: Detectando "Força Inercial e Gravidade"
Um acelerômetro mede a aceleração linear de um objeto em uma direção específica — ou seja, a taxa de variação de sua velocidade. Tomando como exemplo o tipo mais comum — o acelerômetro capacitivo MEMS — imagine uma pequena "massa de prova" suspensa por molas dentro de uma estrutura em miniatura. Quando todo o sensor acelera, a massa de prova se desloca na direção oposta devido à inércia, fazendo com que as molas se estiquem ou se comprimam. Esse deslocamento mínimo é então convertido em uma mudança na capacitância (onde maior proximidade resulta em maior capacitância), permitindo assim o cálculo da aceleração. De acordo com a Teoria da Relatividade Geral, a gravidade é equivalente à aceleração; portanto, quando o sensor está parado e em uma posição horizontal, ele registra uma leitura constante de 9,8 m/s² (a aceleração da gravidade). É exatamente assim que um smartphone determina se está no modo "paisagem" ou "retrato" — detectando a direção da gravidade. No entanto, os acelerômetros possuem uma limitação crítica: eles não conseguem distinguir entre a gravidade e a aceleração causada pelo movimento. Por exemplo, se um smartphone acelerar verticalmente para cima, sua leitura ultrapassará 9,8 m/s²; inversamente, durante uma queda livre, a leitura se aproximará de zero.
2. Giroscópio: Detectando a "Rotação"
Um giroscópio mede a velocidade angular de um objeto — a velocidade com que ele gira — em torno de um eixo específico. Usando o giroscópio vibratório MEMS como exemplo, este dispositivo aproveita o fenômeno físico conhecido como efeito Coriolis: imagine um pequeno diapasão ou uma massa de prova sendo acionada para oscilar rapidamente para frente e para trás. Quando o sensor como um todo gira, essa massa oscilante é submetida a uma força — a força de Coriolis — que atua perpendicularmente tanto à direção da oscilação quanto ao eixo de rotação. Essa força faz com que a massa sofra um pequeno deslocamento lateral; medindo a magnitude desse deslocamento, a velocidade angular da rotação pode ser calculada. O valor do giroscópio reside em sua independência de referências externas; ele é inerentemente capaz de medir sua própria rotação. Essa capacidade o torna mais poderoso do que dispositivos como bússolas ou níveis: enquanto uma bússola é suscetível à interferência de campos magnéticos e um nível requer a referência da gravidade, um giroscópio opera com total autonomia.
3. Por que é necessária uma combinação de ambos? — Princípios da Navegação Inercial
O uso isolado de acelerômetros ou giroscópios apresenta desafios inerentes; no entanto, combinando ambos com algoritmos de fusão de dados, é possível obter navegação inercial. O giroscópio fornece informações sobre a atitude atual e a velocidade de rotação (por exemplo, "orientado 30° a leste do Norte, girando a 5° por segundo"), enquanto o acelerômetro reporta a aceleração ao longo de vários eixos (por exemplo, "aceleração para cima de 2 m/s², aceleração para frente de 0,5 m/s²"). Contudo, para subtrair a componente gravitacional dessas leituras, é necessário conhecer a atitude atual — fornecida pelo giroscópio. O processo de cálculo específico se desenrola da seguinte forma: a integração da velocidade angular do giroscópio fornece a atitude (ângulos de inclinação, rotação e guinada); usando essa informação de atitude, a componente gravitacional é subtraída das leituras do acelerômetro para derivar a aceleração real do movimento; a integração dessa aceleração do movimento resulta na velocidade, e a integração da velocidade resulta no deslocamento (variação de posição). Consequentemente, desde que a posição, a velocidade e a atitude iniciais sejam conhecidas, um sistema de navegação inercial pode calcular e fornecer continuamente a posição e a orientação atuais durante qualquer movimento, operando de forma totalmente independente de sinais externos.
4. Uma falha inerente que precisa ser corrigida — Deriva
Os sensores inerciais sofrem de uma desvantagem inevitável: o erro cumulativo de integração, comumente chamado de "deriva". Os acelerômetros apresentam níveis mínimos de ruído; quando integrados para derivar a velocidade, esse erro é amplificado uma vez e, quando integrado novamente para derivar o deslocamento, o erro aumenta drasticamente. Simultaneamente, os giroscópios também introduzem erros mínimos em suas medições de velocidade angular; quando integrados para derivar a posição angular, esse erro cresce linearmente ao longo do tempo. O resultado é que um sistema de navegação puramente inercial desenvolverá desvios significativos em um intervalo que varia de alguns segundos a alguns minutos. Embora giroscópios de fibra óptica ou a laser caros (tipicamente usados em aeronaves e mísseis) possam manter a precisão por períodos mais longos, os sensores MEMS baratos encontrados em telefones celulares podem sofrer deriva de vários metros em apenas alguns segundos. Portanto, é essencial corrigir periodicamente os erros cumulativos dos sensores inerciais utilizando outros sensores de medição absoluta, como receptores GPS, magnetômetros, barômetros ou câmeras de visão. 5. Aplicações Ubíquas no Cotidiano
Sensores inerciais são amplamente utilizados tanto no cotidiano quanto em áreas de alta tecnologia: em celulares, permitem a rotação da tela (acelerômetros detectam a gravidade), a contagem de passos (acelerômetros detectam as vibrações da caminhada) e o controle direcional em jogos (giroscópios); em Programas Eletrônicos de Estabilidade (ESP) automotivos, detectam se um veículo está derrapando ou oscilando, permitindo a frenagem instantânea de rodas individuais; em drones e robôs, mantêm a estabilidade em voo estacionário e facilitam a navegação autônoma (principalmente quando os sinais de GPS são perdidos); em headsets de realidade virtual/aumentada, rastreiam com precisão movimentos mínimos da cabeça para minimizar o enjoo; e em sistemas aeroespaciais e de mísseis, servem como o principal mecanismo de orientação durante os estágios finais do voo ou sempre que os sinais de GPS falham ou sofrem interferência.
Em resumo, os sensores inerciais medem a aceleração aproveitando a "inércia de uma massa de prova" e medem a velocidade angular utilizando o "efeito Coriolis em uma massa vibrante". Combinando essas medições e realizando cálculos de integração, eles podem determinar autonomamente a posição, a velocidade e a orientação de um objeto sem depender de sinais externos — embora essa capacidade tenha como desvantagem o acúmulo de erros de deriva ao longo do tempo.
