As principais abordagens técnicas atuais para sistemas de navegação inercial se dividem em duas categorias: navegação inercial baseada em MEMS (que utiliza Sistemas Microeletromecânicos) e navegação inercial por fibra óptica (baseada em princípios de interferência óptica). Essas duas tecnologias diferem fundamentalmente em seus princípios físicos, métricas de desempenho, estruturas de custo e cenários de aplicação. Este artigo fornece uma comparação abrangente e multidimensional dessas tecnologias para auxiliar os engenheiros na tomada de decisões informadas durante o processo de seleção.
I. Diferenças fundamentais nos princípios de funcionamento
Os sistemas de navegação inercial MEMS empregam tecnologia de micromecanização de silício para fabricar micromassas móveis em um chip; quando o portador se move, as forças inerciais fazem com que essas massas se desloquem, gerando sinais elétricos por meio de mudanças na capacitância — um projeto totalmente de estado sólido, sem partes rotativas. Os sistemas de navegação inercial de fibra óptica baseiam-se no efeito Sagnac, onde um feixe de laser é dividido em dois feixes que se propagam em direções opostas dentro de uma bobina de fibra óptica; a rotação do portador cria uma diferença de caminho óptico entre os feixes, e a velocidade angular é calculada por meio da detecção de interferência. A sensibilidade aumenta com o comprimento da bobina de fibra.
Essas diferenças, em princípio, ditam as características inerentes a cada tecnologia: os sistemas MEMS funcionam como sensores de "massa de estado sólido" — insensíveis à vibração, mas limitados pela precisão de fabricação — enquanto os sistemas de fibra óptica atuam como "interferômetros ópticos", capazes de alta precisão, mas significativamente influenciados pelo comprimento da fibra e pela temperatura.
II. Comparação dos principais parâmetros de desempenho
A estabilidade do viés é a principal métrica para medir a precisão da navegação inercial. Os valores típicos para navegação inercial MEMS variam de 0,5°/h a 10°/h; enquanto produtos táticos de alta gama podem atingir de 0,05°/h a 0,1°/h, aproximando-se do limite de precisão da tecnologia. Em contraste, os sistemas de navegação inercial por fibra óptica geralmente apresentam estabilidade de viés entre 0,01°/h e 0,1°/h, com produtos de alta gama atingindo 0,001°/h (nível de segundo de arco). Os sistemas de fibra óptica demonstram uma clara vantagem em cenários que exigem navegação puramente inercial por períodos que variam de alguns minutos a dezenas de minutos.
A variação aleatória do ângulo reflete o impacto do ruído branco na integração da atitude. Valores típicos para navegação inercial MEMS variam de 0,1°/√h a 0,5°/√h, enquanto sistemas de fibra óptica podem atingir valores tão baixos quanto 0,001°/√h a 0,01°/√h. Isso significa que, durante manobras dinâmicas de curta duração, a saída de atitude de sistemas de navegação inercial de fibra óptica é mais suave e apresenta menos oscilações.
Não linearidade do fator de escala: Para sistemas de navegação inercial MEMS, esse valor normalmente varia de 0,1% a 1%, enquanto os sistemas de fibra óptica podem atingir de 0,001% a 0,01%. Essa vantagem de não linearidade é crucial para manobras de alta dinâmica (como as realizadas por mísseis ou caças).
Erro de polarização em temperatura total: Os materiais de silício MEMS possuem altos coeficientes de temperatura; sem compensação, a deriva térmica dos sistemas inerciais MEMS pode atingir dezenas ou até mesmo ultrapassar a centena de °/h/°C. Produtos MEMS modernos de alta tecnologia utilizam compensação de temperatura integrada e ajuste polinomial para reduzir a deriva térmica para menos de 1°/h/°C. Sistemas de fibra óptica também são sensíveis à temperatura, mas o coeficiente de temperatura da própria bobina de fibra pode ser parcialmente mitigado por meio de técnicas de enrolamento simétrico; combinadas com controle preciso de temperatura, o erro de polarização em temperatura total pode ser mantido abaixo de 0,01°/h/°C.
Erro de retificação de vibração: Os sistemas inerciais MEMS são propensos a deriva CC sob vibração intensa de alta frequência — uma falha inerente. Os sistemas de fibra óptica, que não possuem massas de prova móveis, apresentam excelente resistência à vibração, mantendo a precisão muito melhor do que os sistemas MEMS em ambientes vibratórios.
Tempo de inicialização e características de resposta: Os sistemas inerciais MEMS fornecem dados imediatamente após serem ligados, com tempos de inicialização na faixa de milissegundos. Os sistemas de fibra óptica requerem um período de aquecimento e estabilização (normalmente variando de dezenas de segundos a vários minutos) porque a fonte de luz e a bobina de fibra devem atingir o equilíbrio térmico; caso contrário, ocorre uma deriva significativa do ponto zero.
III. Estrutura de custos e faixa de preços
Os sistemas inerciais MEMS se beneficiam de processos de fabricação de semicondutores em larga escala, resultando em custos unitários muito baixos. Os preços variam de US$ 3 a US$ 15 para chips IMU MEMS de nível de consumo, de US$ 100 a US$ 500 para módulos de nível industrial (com compensação de temperatura e calibração) e aproximadamente de US$ 1.000 a US$ 3.000 para sistemas inerciais MEMS de nível tático (incluindo algoritmos).
O custo dos sistemas inerciais de fibra óptica é determinado principalmente pela bobina de fibra, pelos processos de enrolamento de precisão, pela fonte de luz (SLD) e pelo fotodetector. As bobinas de fibra exigem enrolamento de alta precisão, o que acarreta altos custos de mão de obra e equipamentos e — diferentemente dos chips — não podem se beneficiar das mesmas economias de escala para reduzir os preços. Módulos de giroscópio de fibra óptica (FOG) de baixa precisão (estabilidade de polarização na faixa de 1°/h) têm preços aproximados de US$ 2.000 a US$ 5.000; unidades de média precisão (faixa de 0,1°/h) custam cerca de US$ 8.000 a US$ 20.000; e unidades de alta precisão (faixa de 0,01°/h ou melhor) podem ultrapassar US$ 50.000 a US$ 100.000.
Em termos de estrutura de custos, os dispositivos MEMS têm custos marginais extremamente baixos, o que os torna adequados para implantação em massa; por outro lado, os sistemas de navegação inercial (INS) de fibra óptica têm custos unitários elevados, embora seu desempenho máximo seja muito superior ao dos MEMS.
IV. Dimensões, Peso e Consumo de Energia
As unidades INS MEMS industriais de alta precisão geralmente apresentam um design modular em miniatura, medindo frequentemente apenas 30 a 60 mm de lado. Sua estrutura compacta — livre de componentes ópticos redundantes — permite a integração direta em plataformas de turbinas eólicas ou em pequenos equipamentos hospedeiros com uma área de instalação mínima. Em contraste, as unidades INS de fibra óptica incorporam bobinas de fibra, fontes de laser, circuitos de demodulação óptica e estruturas de controle térmico; consequentemente, elas geralmente medem de 100 a 200 mm, ocupam de 5 a 10 vezes o volume das unidades MEMS, exigem um espaço de instalação significativo e não são adequadas para integração em equipamentos compactos.
As unidades INS MEMS utilizam tecnologia MEMS baseada em silício, mantendo o peso total geralmente entre 20 g e 80 g. Esse peso ultraleve não impõe carga adicional em plataformas flutuantes offshore ou estruturas de montagem leves, tornando-as ideais para instalações leves e montagem sem tensão. As unidades INS de fibra óptica, por outro lado, apresentam estruturas ópticas complexas, invólucros metálicos pesados e componentes de isolamento térmico, resultando em um peso total de 500 a 2.000 g. Esse peso substancial limita seu uso a plataformas fixas e pesadas, tornando-as inadequadas para cenários de monitoramento que exigem projetos leves ou restrições de carga rigorosas. Os sistemas de navegação inercial MEMS são controlados por circuitos baseados em chips e operam com consumo de energia extremamente baixo — tipicamente apenas 0,3 a 2 W em estado estacionário. Eles suportam operação de bateria de longo prazo e monitoramento contínuo (24 horas por dia, 7 dias por semana) de baixa potência, tornando-os ideais para equipamentos leves implantados em ambientes remotos de campo ou em mar aberto sem fornecimento contínuo de energia. Em contraste, os sistemas de navegação inercial por fibra óptica requerem energia contínua para a fonte de laser, a demodulação do sinal óptico e os módulos de controle de temperatura. Sua potência operacional básica geralmente varia de 10 a 30 W — dezenas de vezes maior que a dos sistemas MEMS — e eles exigem estruturas auxiliares de dissipação de calor, o que limita seu uso a plataformas de engenharia fixas com alimentação elétrica estável e ampla capacidade de energia.
V. Adaptabilidade e Confiabilidade Ambiental
Os sistemas de navegação inercial MEMS são dispositivos totalmente de estado sólido, sem partes móveis, oferecendo alta confiabilidade teórica. No entanto, sob condições de choque elevado (>10.000 g) e vibração intensa, a massa de prova de silício pode aderir ou fraturar. Unidades MEMS de nível militar, com encapsulamento especializado, podem suportar choques de até 20.000 g. Sua faixa de temperatura operacional padrão é de -40 °C a 85 °C, podendo ser estendida para -55 °C a 125 °C por meio de testes de blindagem.
Os sistemas de navegação inercial por fibra óptica também não possuem partes móveis; como a bobina de fibra óptica é essencialmente feita de fibra de vidro, oferece resistência superior a choques e vibrações em comparação com os MEMS. No entanto, a bobina é sensível à flexão e à tensão, e uma embalagem inadequada pode levar a um aumento da perda óptica. Os sistemas de fibra óptica oferecem maior adaptabilidade ambiental, tornando-os adequados para condições extremas, como a pressão de submarinos em águas profundas, o movimento contínuo de navios e ambientes de lançamento com alta aceleração gravitacional.

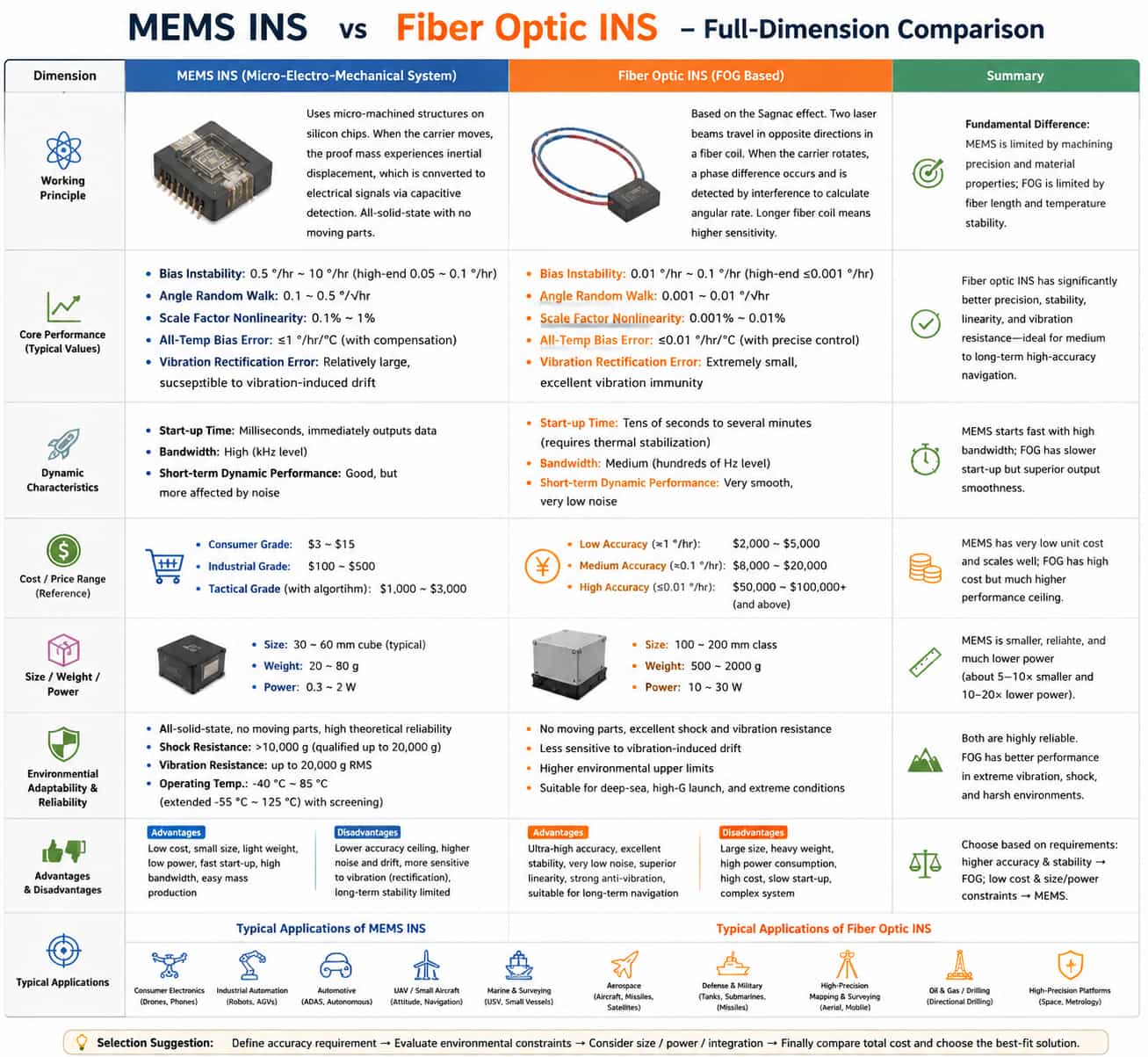

Resumo da comparação abrangente
Os sistemas de navegação inercial MEMS se destacam em termos de tamanho, peso, consumo de energia, custo e velocidade de inicialização, mas ficam atrás em precisão máxima alcançável e resistência à deriva induzida por vibração. Os sistemas de fibra óptica se destacam em altíssima precisão, estabilidade a longo prazo e resistência à interferência ambiental, mas são menos competitivos em relação a tamanho, consumo de energia, custo e tempo de inicialização. Não existe escolha "certa" ou "errada" — apenas a questão da adequação: primeiro determine os requisitos de precisão, depois considere as restrições ambientais e, finalmente, avalie os fatores econômicos.
