Fotografia aérea, proteção de cultivos, inspeção e corridas: modelos de IMU recomendados e precisamente adequados para quatro setores principais de drones.

Na indústria de drones, que evolui rapidamente, a Unidade de Medição Inercial (IMU) — atuando como o "centro sensorial" do sistema de controle de voo — determina diretamente a estabilidade, a precisão e a confiabilidade de uma aeronave. Diferentes cenários de aplicação impõem demandas muito distintas ao desempenho da IMU: drones para fotografia aérea priorizam imagens ultraestáveis; drones agrícolas exigem rastreamento preciso da trajetória de voo; drones de inspeção demandam navegação de alta precisão e longa duração; e drones de corrida priorizam resposta dinâmica e design leve. Como fornecedora líder de sensores inerciais no mercado nacional, a Micro-Magic Inc. oferece um portfólio completo de produtos, desde módulos de navegação inercial MEMS até sistemas giroscópicos de fibra óptica, respaldado por vasta experiência em aplicações em áreas como drones, direção autônoma e robótica. Este artigo se concentra em quatro segmentos-chave de drones — fotografia aérea, operações agrícolas, inspeção e corrida — e recomenda os modelos de IMU mais relevantes da Micro-Magic Inc. para auxiliar os desenvolvedores na escolha precisa dos produtos.

I. Drones para Fotografia Aérea: Garantindo Estabilidade Absoluta em Cada Imagem

Para drones de fotografia aérea, os principais requisitos de uma IMU (Unidade de Medição Inercial) são alta precisão de atitude, baixo ruído e excelente estabilidade de temperatura. Seja para hexacópteros de nível cinematográfico ou drones com câmeras portáteis, os dados de atitude fornecidos pela IMU determinam diretamente a eficácia da estabilização do gimbal e a qualidade geral da imagem.

Modelo recomendado:

(1) Módulo de Navegação Inercial MEMS de Alta Precisão de 6 Eixos U503

O U503 é um módulo de medição inercial MEMS de 6 eixos de alta precisão e alto desempenho, amplamente utilizado em aplicações de navegação, controle e medição. Integrando sensores de alto desempenho em uma unidade independente — e apresentando um design hermeticamente selado e amortecimento de vibração interno — este módulo atende às rigorosas demandas de navegação de alta precisão e alta dinâmica em ambientes hostis. Em cenários de fotografia aérea, isso garante que o U503 forneça dados de atitude estáveis ​​e confiáveis ​​ao controlador de voo, mesmo durante ventos fortes ou manobras rápidas, suprimindo efetivamente a trepidação da imagem. (2) U16488 IMU MEMS de Alto Desempenho (Substituição direta para ADIS16488A)

O U16488 é uma unidade de medição inercial MEMS de alta precisão com 10 eixos, que integra um giroscópio triaxial, um acelerômetro triaxial, um magnetômetro triaxial e um barômetro. Apresenta uma instabilidade de polarização do giroscópio de apenas 0,5°/h (variância típica de Allan) e uma instabilidade de polarização do acelerômetro de 20 μg. Com suas dimensões compactas (47 × 44 × 14 mm) e perfil leve (apenas 50 g), é ideal para drones de fotografia aérea com restrições rigorosas de tamanho e peso. Além disso, o U16488 incorpora mecanismos de calibração e compensação de temperatura completa, mantendo excelente precisão de medição em uma ampla faixa de temperatura de -40 °C a 80 °C, garantindo assim imagens aéreas estáveis ​​e de alta qualidade em diversas condições climáticas.

II. Drones para Pulverização Agrícola: A Pulverização de Precisão Começa com Sensores de Precisão

As características operacionais dos drones de pulverização agrícola impõem requisitos específicos para o desempenho da IMU: operação contínua de longa duração, resistência robusta à vibração e fusão de alta precisão com sistemas RTK/GNSS. Como essas operações normalmente ocorrem em baixas altitudes e velocidades, em ambientes com alta vibração, a estabilidade do bias da IMU e o controle da deriva térmica são cruciais. Modelos recomendados:

(1) Série U4930 de IMU MEMS de 6 eixos de alta precisão (substituição direta para HG4930)

A série U4930 é um módulo de medição inercial MEMS de nível industrial da Maixinmin Micro, disponível em três níveis de desempenho: U4930-A, U4930-B e U4930-C. O modelo U4930-A apresenta uma instabilidade de polarização do giroscópio de apenas 0,03°/h, um desvio angular aleatório de apenas 0,02°/√h e uma instabilidade de polarização do acelerômetro de 30 μg. Esta série suporta uma taxa máxima de saída de dados de 2000 Hz e opera de forma confiável em uma faixa de temperatura ambiente de -40°C a 80°C. Para drones de pulverização agrícola, uma taxa de atualização de 2000 Hz permite a captura em tempo real até mesmo das menores vibrações e perturbações da estrutura da aeronave; combinada com RTK/GNSS de antena dupla, isso permite alcançar uma precisão de trajetória de voo em nível centimétrico, evitando efetivamente a pulverização excessiva ou áreas não cobertas. Notavelmente, a série U4930 serve como substituta direta da Honeywell HG4930, oferecendo uma alternativa doméstica com boa relação custo-benefício.

(2) U503 (Também adequado para aplicações de pulverização agrícola)

Conforme mencionado anteriormente, o U503 possui amortecimento interno de vibração e excepcional resistência a vibrações e choques, tornando-o ideal para as demandas operacionais de drones agrícolas, como decolagens e pousos frequentes e exposição a vibrações em baixa altitude.

III. Modelos de Inspeção: Manutenção da Direção em Ambientes Sem Sinal GNSS

Tarefas como inspeções de linhas de energia, oleodutos e pontes impõem as demandas mais rigorosas às IMUs, exigindo capacidades de navegação inercial pura de longa duração, resiliência a condições sem sinal GNSS e funções autônomas de localização do norte. Drones de inspeção frequentemente operam em áreas onde os sinais de satélite são obstruídos — como perto de torres de alta tensão, em cânions ou dentro de túneis — exigindo que a IMU mantenha, de forma independente, a precisão de posicionamento e atitude.

Modelo recomendado:

(1) Sistema INS de Navegação Autônoma sem Satélite IF3700

O IF3700 é um sistema de navegação inercial de alta gama desenvolvido pela MaiXinMinWei especificamente para ambientes sem satélite. Ele utiliza um giroscópio de fibra óptica de circuito fechado de alta precisão (com estabilidade de polarização em toda a faixa de temperatura de 0,01°/h) e um acelerômetro de quartzo de alta precisão (20 μg) para obter medições de direção inercial pura de alta precisão. Seu desempenho inercial puro é impressionante: em uma hora, o erro de ângulo de direção é ≤0,01° (RMS), o erro de ângulo de atitude é ≤0,005° e o erro de posição é ≤1 milha náutica/hora. No modo de navegação integrada, a precisão de direção é ≤0,02°, a precisão de atitude é ≤0,005° e a precisão de posicionamento RTK é ≤2 cm. Suporta uma taxa máxima de atualização de dados de 800 Hz e oferece múltiplas interfaces, incluindo RS232, RS422, CAN, Ethernet e USB. Para aeronaves como grandes drones de inspeção de asa fixa e UAVs de decolagem e pouso vertical (VTOL), o IF3700 serve como unidade de navegação primária. Ele mantém a saída de posição e atitude de alta precisão mesmo quando os sinais de satélite são perdidos, garantindo a continuidade e a segurança das missões de inspeção.

(2) UF200-N IMU Combinada de Fibra Óptica e Acelerômetro MEMS de Alto Desempenho

O UF200-N é uma Unidade de Medição Inercial (IMU) baseada em giroscópios de fibra óptica de alta precisão e acelerômetros MEMS. Adota um design modular, oferecendo alta confiabilidade e excelente custo-benefício. Seu giroscópio de fibra óptica apresenta uma faixa de medição de ±500°/s, uma estabilidade de polarização de 0,5°/h (suavização de 10s) e um desvio angular aleatório de apenas 0,02°/√h; o acelerômetro MEMS oferece uma faixa de ±30g e uma estabilidade de polarização de 30μg. O UF200-N suporta múltiplas interfaces, incluindo RS422, RS232 e PPS; possui um consumo de energia em regime permanente de apenas 10W e pesa no máximo 0,5kg. Para drones de inspeção de médio a grande porte, o UF200-N oferece recursos de navegação inercial pura de alta precisão em um pacote leve. Ele mantém a posição e a atitude estáveis ​​mesmo em ambientes complexos onde os sinais GNSS não estão disponíveis, tornando-o ideal para missões de longa duração — como inspeções de redes elétricas e dutos — que exigem precisão e confiabilidade rigorosas. Além disso, sua alta resistência a vibrações e choques permite que ele atenda plenamente aos rigorosos requisitos ambientais de aplicações de inspeção de nível industrial.

(3) U16488 (Navegação abrangente com magnetômetro e barômetro)

Além da IMU MEMS de alta precisão mencionada anteriormente, o U16488 integra um magnetômetro de três eixos e um barômetro, proporcionando recursos abrangentes de sensoriamento ambiental. Isso o torna particularmente adequado para missões de inspeção que exigem fusão de dados de múltiplas fontes: o magnetômetro auxilia na calibração da direção, enquanto o barômetro auxilia na medição da altitude, criando um sistema de tripla redundância que garante a confiabilidade da trajetória de inspeção. IV. Modelos de Corrida: A Busca Suprema por Velocidade, Precisão e Leveza

Os requisitos para IMUs em drones de corrida (drones FPV) diferem significativamente daqueles em outras aplicações: exigem resposta dinâmica ultrarrápida, faixa de medição extremamente ampla, peso mínimo e baixa latência de saída. Cada giro extremo, mergulho rápido e aceleração instantânea leva o desempenho da IMU ao limite.

Modelos recomendados:

(1) U503 (Equilíbrio entre leveza e alta dinâmica)

Embora posicionado como um módulo de navegação inercial MEMS de alta precisão, o U503 foi projetado para aplicações de alta dinâmica. Sua carcaça selada e o design interno de amortecimento de vibrações garantem uma saída de atitude estável mesmo em meio a vibrações e choques intensos. Para drones de corrida de nível profissional, ele oferece um equilíbrio ideal entre precisão e capacidade de resposta dinâmica.

(2) U4930-B / U4930-C

As versões U4930-B e U4930-C oferecem faixas de medição giroscópica mais amplas (com a U4930-C atingindo ±500°/s), apresentando diferentes equilíbrios entre estabilidade de polarização e custo. Para desenvolvedores de drones de corrida com orçamento limitado, a U4930-C oferece uma faixa ultralarga de ±500°/s a um custo menor, capturando totalmente os movimentos de alta taxa angular típicos de voos competitivos; enquanto isso, a versão U4930-B está disponível para modelos de corrida profissionais que exigem maior precisão.

(3) U16488: A escolha ideal em leveza

Pesando apenas 50g, o U16488 é o mais leve dos quatro produtos recomendados — uma vantagem crucial para drones de corrida, onde cada grama economizada conta. Suas interfaces de comunicação dupla SPI/UART também facilitam a rápida integração com as principais placas controladoras de voo.

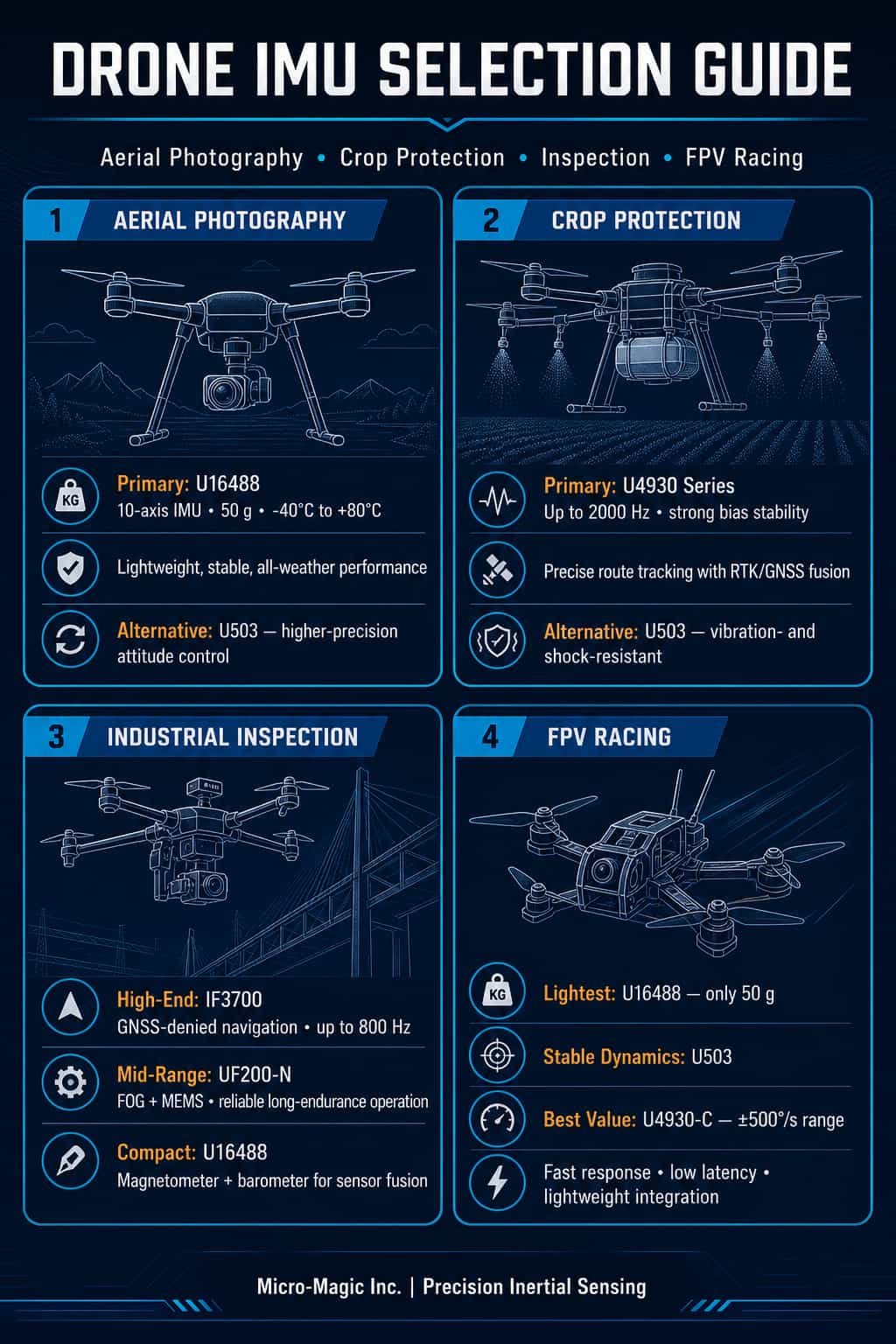

V. Visão geral do modelo e tabela de seleção rápida

Para facilitar a comparação e a seleção, a tabela abaixo resume as principais características dos modelos recomendados neste artigo:

VI. Resumo e recomendações para a seleção do modelo

Para drones de fotografia aérea, o U16488 é a melhor recomendação; seu design ultraleve (50g) combinado com a funcionalidade completa de 10 eixos garante um equilíbrio entre qualidade de imagem e autonomia de voo. Se for necessária uma precisão de atitude superior, o U503 surge como uma excelente alternativa.

Para drones agrícolas, a série U4930 é a principal escolha. A variante U4930-A, em particular, oferece a alta estabilidade e a taxa de saída de 2000Hz necessárias para atender perfeitamente aos requisitos de pulverização de precisão. Fabricantes que necessitam de personalização e integração avançadas podem optar pela versão configurável do U4930A.

Para drones de inspeção, a seleção deve ser feita em níveis, com base no orçamento e nos requisitos de precisão: o IF3700 é a principal escolha para drones de grande porte e alta gama, já que sua capacidade de navegação autônoma sem satélite é crucial para missões de inspeção; o UF200-N (com IMU de fibra óptica) é adequado para modelos de gama média; e o U16488 é recomendado para drones compactos, oferecendo as vantagens da fusão de sensores de múltiplas fontes por meio de seu magnetômetro e barômetro integrados.

Para drones de corrida, o equilíbrio é fundamental. O U16488 representa a solução ideal para redução extrema de peso, enquanto o U503 se destaca pela estabilidade durante manobras de alta dinâmica; já o U4930-C se destaca como uma opção com excelente custo-benefício, oferecendo uma faixa de medição ultralarga (±500°/s).
