Guia de seleção de sensores IMU com resistência a interferências e compensação de deriva térmica para ambientes industriais de alta vibração.

1. Introdução:

Imagine um cenário onde um robô de soldagem opera continuamente em uma linha de montagem automotiva, com a extremidade de seu braço robótico sujeita a choques instantâneos de 15g a uma frequência de 80Hz. Nesse contexto, se a IMU (Unidade de Medição Inercial) errada for selecionada, a deriva de polarização de um sensor padrão pode acumular-se em 1,2° em apenas 30 minutos, levando a uma falha de posicionamento e a um desligamento de segurança.

Isso não é exagero. Em ambientes industriais de alta vibração — seja em oficinas de estampagem, usinagem CNC, operações de AGVs de grande porte ou máquinas de construção pesada — o desafio enfrentado pelos sensores IMU não é apenas uma questão de precisão, mas de viabilidade fundamental.

A vibração afeta as IMUs principalmente por dois canais: primeiro, acoplamento mecânico direto, onde a vibração se transmite através da base de montagem para o sensor, interferindo na resposta de sua estrutura micromecânica; segundo, Erro de Retificação de Vibração (ERV), onde a resposta de retificação CC do acelerômetro à vibração CA gera um offset adicional — um problema particularmente crítico para aplicações de detecção de inclinação. Além disso, ambientes industriais sofrem flutuações drásticas de temperatura (de -40 °C a 85 °C); como os sensores MEMS são altamente sensíveis à temperatura, um giroscópio não compensado pode apresentar deriva de polarização da ordem de ±10°/s.

Portanto, a seleção de uma IMU para condições de alta vibração exige a abordagem simultânea de duas questões fundamentais: resistência à interferência de vibração e compensação da deriva térmica. Este artigo explora esses dois aspectos-chave, descrevendo sistematicamente as especificações técnicas críticas e o processo de tomada de decisão para a seleção do produto.

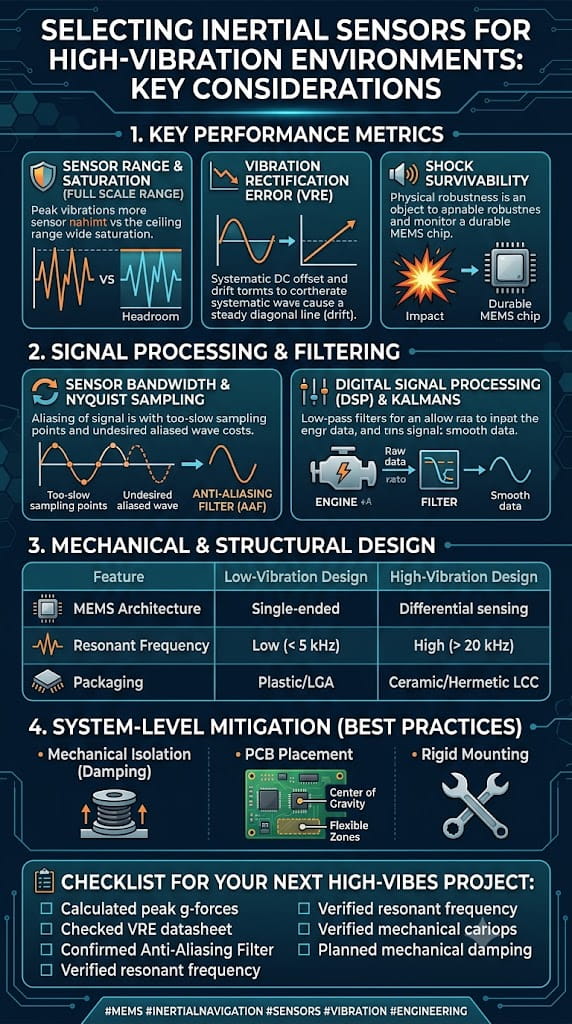

2. A natureza da interferência vibratória e estratégias antivibração

2.1. Entendendo o Erro de Retificação de Vibração (VRE)

Em ambientes com alta vibração, o modo de falha mais comum para uma IMU não é simplesmente a "medição imprecisa", mas sim o "desvio de polarização causado pela vibração" — conhecido como Erro de Retificação de Vibração (VRE). Para acelerômetros, o sensor produz um offset CC não intencional em resposta à vibração CA; tais offsets CC são particularmente prejudiciais em aplicações de detecção de inclinação. Para giroscópios, o principal problema é a sensibilidade à aceleração (g), onde a vibração linear se acopla através da estrutura mecânica do dispositivo, sobrepondo um sinal de taxa angular espúrio na saída do giroscópio. O efeito combinado desses problemas pode variar desde a deriva de atitude até a instabilidade completa do sistema de controle. 2.2. Mitigando a vibração no nível do hardware

Ao selecionar produtos, deve-se dar prioridade a IMUs com projetos de resistência à vibração em nível de hardware, em vez de modelos padrão que apenas ostentam especificações impressionantes. Os seguintes recursos de projeto resistentes à vibração são critérios de seleção essenciais:

(1) Arquitetura de sensoriamento diferencial/em circuito fechado

As IMUs que empregam uma arquitetura de giroscópio diferencial podem suprimir eficazmente a interferência da aceleração linear e da vibração mecânica. Estruturas MEMS de circuito fechado, combinadas com canais independentes de compensação de temperatura entre o elemento MEMS e o circuito ASIC, também aumentam significativamente a resistência à vibração.

(2) Filtros mecânicos e projetos imunes à vibração

Alguns sensores de nível industrial incorporam filtros mecânicos integrados para atenuar interferências de vibrações ambientais de alta frequência. Por exemplo, o acelerômetro SCA3400 da Murata utiliza um "design imune a vibrações" capaz de suprimir interferências de vibrações ambientais acima de 200 Hz.

(3) Isolamento físico e embalagem reforçada

Uma carcaça de metal-cerâmica de dupla camada, combinada com materiais de amortecimento especializados, pode suprimir o acoplamento de ruído mecânico. O U4930 da Maixinmin Micro utiliza uma carcaça metálica hermeticamente selada com materiais de amortecimento especializados, suprimindo a interferência de ruído mecânico e mantendo a classificação de proteção IP67.

(4) Arquitetura de sensores redundantes

Uma arquitetura redundante de IMU dupla compensa erros através da comparação de dados em tempo real, aumentando ainda mais a confiabilidade da saída em ambientes com alta vibração.

2.3. Supressão de ruído de vibração por meio de algoritmos

Mesmo com a seleção ideal de hardware, o ruído de vibração não pode ser completamente eliminado. Soluções robustas de resistência à vibração invariavelmente incorporam processamento de redução de ruído em nível algorítmico.

(1) Filtragem adaptativa de largura de banda

Uma abordagem de ponta envolve o pré-processamento adaptativo de dados, onde a largura de banda de filtragem é continuamente ajustada por meio de estimativa sinusoidal para mitigar o impacto da vibração e do ruído do sensor antes da estimativa de atitude. Os módulos de filtro de Kalman adaptativo podem ajustar dinamicamente a matriz de covariância do ruído e otimizar automaticamente a ponderação com base nas frequências de vibração externa, atingindo uma densidade de ruído de saída tão baixa quanto 0,008°/s/√Hz. (2) Combinação de filtragem wavelet e filtragem de Kalman

Pesquisas indicam que, ao empregar filtragem de média móvel ponderada por Gaussiana combinada com filtragem wavelet para supressão inicial de ruído, seguida por fusão baseada em PID dos dados sem ruído e, finalmente, otimização adicional via filtragem de Kalman, o desvio padrão do ruído de vibração pode ser reduzido em 93,83%.

(3) Método LMS e Filtro de Kalman Estendido (EKF)

Para cenários de vibração, como em carrocerias de veículos, o método dos Mínimos Quadrados Médios (LMS) pode ser usado no pré-processamento inicial para melhorar a relação sinal-ruído. Posteriormente, as características complementares dos acelerômetros e giroscópios são utilizadas para filtrar o ruído de polarização do giroscópio, seguido por uma filtragem final com um Filtro de Kalman Estendido. Os resultados de um experimento de campo com duração de quatro horas demonstram que esse método reduz significativamente o impacto da vibração do veículo na IMU.

2.4. Critérios de seleção essenciais para ambientes com vibração

Ao selecionar um dispositivo, deve-se prestar especial atenção aos seguintes parâmetros técnicos relacionados à vibração:

` Erro de retificação de vibração (VRE) / Coeficiente de retificação de vibração: Este é o indicador mais direto da resistência à vibração, normalmente medido em mg/g². Valores mais baixos indicam maior resistência à vibração.

` Resistência à vibração: Expressa em grms (ex.: ≥20 grms ou 10 g RMS na faixa de 20 Hz a 2 kHz).

` Seleção da largura de banda: Selecione uma largura de banda que corresponda à frequência de vibração alvo. Uma largura de banda excessivamente ampla captura vibrações de alta frequência dentro da banda, resultando em um VRE (Erro de Resposta de Vibração) maior. IMUs de nível industrial geralmente limitam intencionalmente a largura de banda de saída a 100–200 Hz como uma medida de projeto anti-aliasing.

` Tolerância a choques: Normalmente, exige-se um valor ≥2000 g ou superior para garantir que choques acidentais e severos não danifiquem a IMU.

3. Estratégias e precisão de compensação da deriva de temperatura

3.1. Qual a importância do impacto da temperatura nas IMUs?

As estruturas sensíveis de acelerômetros e giroscópios MEMS (como vigas micromecânicas à base de silício, massas de prova e placas capacitivas) sofrem expansão e contração térmica com as variações de temperatura. Isso altera a rigidez mecânica e os gaps capacitivos, resultando em deriva do sinal de saída. Por exemplo, o módulo de Young do silício diminui a uma taxa de aproximadamente -60 ppm/°C com o aumento da temperatura; na faixa de -40°C a 85°C, a deriva de polarização não compensada de um giroscópio pode atingir a ordem de ±10°/s. Portanto, ao selecionar um dispositivo, deve-se focar na estabilidade da IMU em toda a faixa de temperatura, em vez de se basear apenas nas especificações em temperatura ambiente.

3.2. Abordagens técnicas para compensação da deriva de temperatura

Atualmente, existem duas principais abordagens técnicas para a compensação da deriva de temperatura:

Caminho 1: Compensação de temperatura em nível de hardware

Isso envolve a integração de sensores de temperatura independentes e canais de compensação para monitorar a temperatura e corrigir a saída em tempo real dentro do chip. Sistemas digitais de circuito fechado são usados ​​para corrigir a deriva em tempo real; por exemplo, o recurso de autocompensação em certos acelerômetros de nível industrial pode suprimir a deriva de temperatura para ±0,003 mg/°C. Técnicas de encapsulamento em nível de wafer e a seleção de materiais de embalagem altamente estáveis ​​ajudam a reduzir o estresse térmico dentro da embalagem.

Caminho 2: Compensação de temperatura em nível de software/algoritmo

A compensação por software utiliza métodos matemáticos para analisar a relação entre a temperatura e os dados de saída do giroscópio MEMS. Isso garante a precisão da saída sem custos adicionais de hardware, oferecendo vantagens como simplicidade, menor custo e facilidade de ajuste de parâmetros.

Os métodos mais comuns incluem ajuste polinomial, ajuste linear por partes e técnicas de interpolação (como a interpolação de Lagrange). Fundamentalmente, esses métodos preveem e subtraem a deriva de temperatura estabelecendo um modelo matemático de mapeamento entre a temperatura e o erro do sensor. O conceito central envolve o uso de dados experimentais para treinar uma função que mapeia a temperatura (ou a taxa de variação da temperatura) para correções de viés ou fator de escala; durante a operação, a temperatura atual é inserida nessa função para calcular o valor de compensação, garantindo assim a estabilidade da saída em toda a faixa de temperatura.

3.3. Principais métricas de seleção relacionadas à deriva de temperatura

Os seguintes parâmetros relacionados à temperatura devem ser avaliados durante o processo de seleção:

Estabilidade do viés em toda a faixa de temperatura: mede a variação do viés na faixa de temperatura de -40 °C a 85 °C, expressa em °/h ou mg. IMUs industriais de alta qualidade podem atingir um viés de ≤150 °/h (para giroscópios) em toda a faixa de temperatura.

Coeficiente de desvio de temperatura: Expresso em mg/°C ou °/h/°C; valores mais baixos indicam melhor desempenho. Por exemplo, o desvio de temperatura do acelerômetro é de 0,026 mg/°C, enquanto a variação de temperatura da sensibilidade do giroscópio é de apenas 0,0013%/°C.

Método de compensação de temperatura: Verifique as especificações do produto para ver se elas indicam explicitamente o uso de algoritmos de calibração e compensação de faixa completa de temperatura.

Faixa de temperatura de operação: A faixa para uso industrial é tipicamente de -40°C a 85°C, enquanto aplicações mais exigentes podem estender essa faixa para -55°C a 125°C.

4. Critério de seleção baseado na nota de desempenho

Para condições operacionais industriais de alta vibração, a seguinte estrutura de classificação de desempenho pode ser usada como referência para seleção:

Resumo

Ao selecionar uma IMU para ambientes industriais com alta vibração, os seguintes fatores-chave devem ser considerados:

(1) Resistência à vibração: foco no VRE (Erro de Retificação de Vibração), classificações de resistência à vibração, projeto de filtros mecânicos e capacidades de redução de ruído algorítmico.

(2) Compensação da deriva térmica: foco na estabilidade do viés em toda a faixa de temperatura, coeficientes de temperatura do viés, algoritmos de compensação e calibração em ampla faixa de temperatura.

(3) Proteção abrangente: foco na resistência a choques, classificações de proteção IP e design de redundância.

(4) Evitando armadilhas: Confiar apenas nas especificações à temperatura ambiente pode ser enganoso; é essencial solicitar dados medidos sobre o VRE e o desempenho em toda a faixa de temperatura.

Em última análise, a seleção de uma IMU adequada deve basear-se numa compreensão precisa do cenário de aplicação específico — incluindo o espectro de vibração, a faixa de temperatura, os requisitos de precisão e o espaço de instalação — juntamente com uma comunicação completa com o fornecedor e, quando necessário, a verificação empírica através de protótipos.
