Ao projetar PCBs de alta velocidade ou alta frequência, os engenheiros eletrônicos utilizam o princípio 20H para atender aos padrões de EMI e reduzir a radiação eletromagnética. Esse princípio exige que o plano de alimentação seja recuado 20H em relação ao plano de terra, onde H representa a distância entre o plano de alimentação e o plano de terra. Isso também serve para suprimir a radiação de borda. A interferência eletromagnética se irradia para fora nas bordas da placa. Ao recuar o plano de alimentação, o campo elétrico é conduzido apenas dentro dos limites do plano de terra, melhorando efetivamente a compatibilidade eletromagnética (EMC). Um recuo de 20H pode confinar 70% do campo elétrico à borda de terra; um recuo de 100H pode confinar 98% do campo.

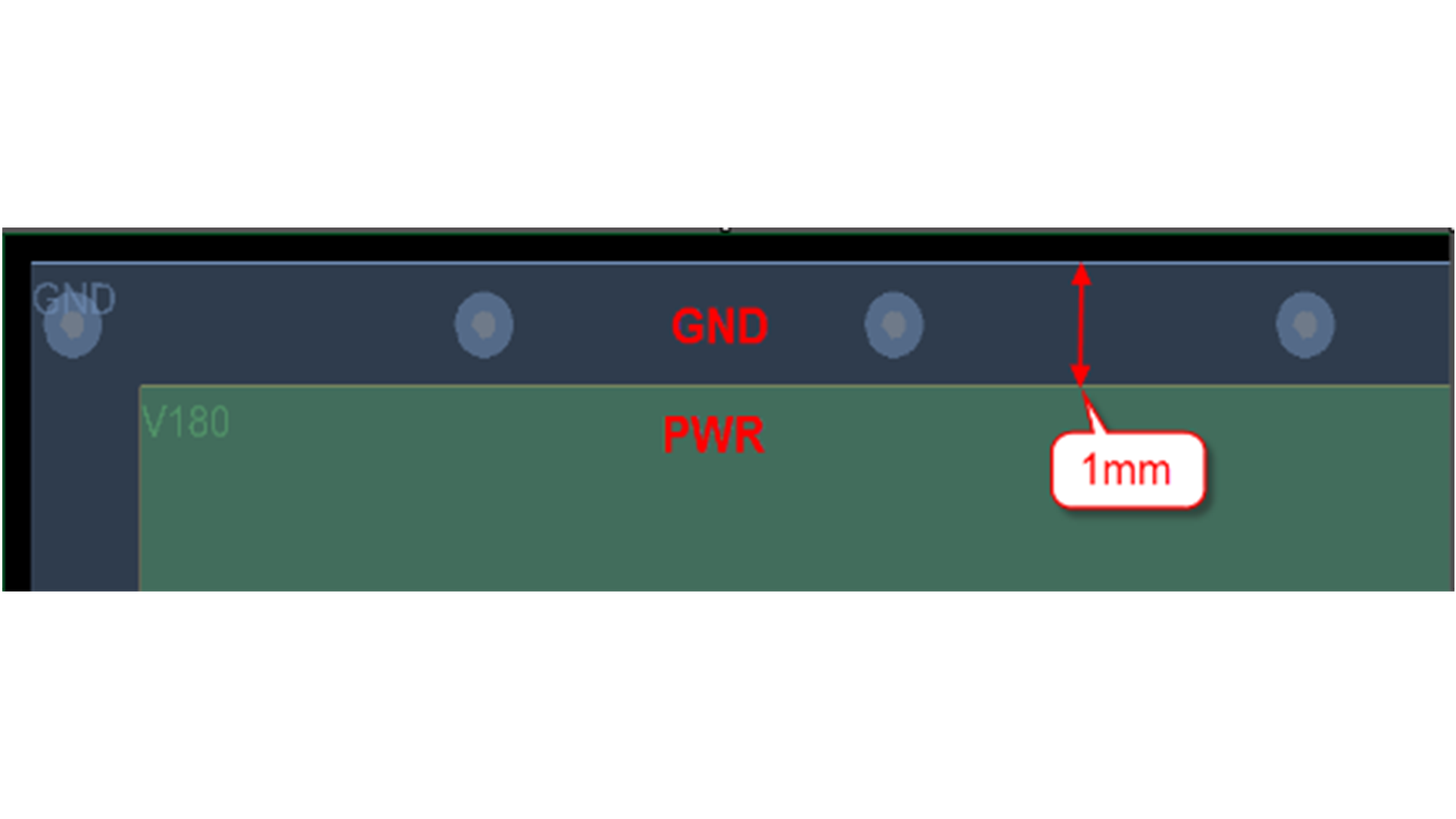

O plano de terra deve ser maior que o plano de alimentação ou de sinal para evitar interferências de radiação externa e blindar o plano de terra contra interferências externas. Geralmente, recuar o plano de alimentação 1 mm em relação ao plano de terra durante o projeto da placa de circuito impresso (PCB) é suficiente para atender ao princípio 20H. Para implementar o princípio 20H, normalmente recuamos o plano de alimentação 1 mm em relação ao plano de terra ao dividir as camadas do plano. Em seguida, são perfurados furos de blindagem de terra, cada um com 150 milésimos de polegada (mil), dentro da fita de suporte de 1 mm, conforme mostrado na Figura 1.
