Análise técnica da inclinação do inclinômetro: medição precisa, estável e confiável.

Descubra a tecnologia avançada por trás dos sensores eletrônicos de inclinação (inclinômetros), seus princípios de funcionamento, vantagens, aplicações e tendências futuras. Ideal para automação industrial, construção civil, indústria aeroespacial e muito mais.

Introdução: A importância da medição da inclinação

Na automação industrial moderna, na engenharia de construção, na indústria aeroespacial e na exploração geológica, a tecnologia de medição de inclinação desempenha um papel crucial. Seja no ajuste de postura de grandes equipamentos mecânicos, no monitoramento da deformação de estruturas prediais ou no controle da estabilidade de voo de aeronaves não tripuladas, dados precisos de inclinação são a base para garantir a operação segura e eficiente dos sistemas.

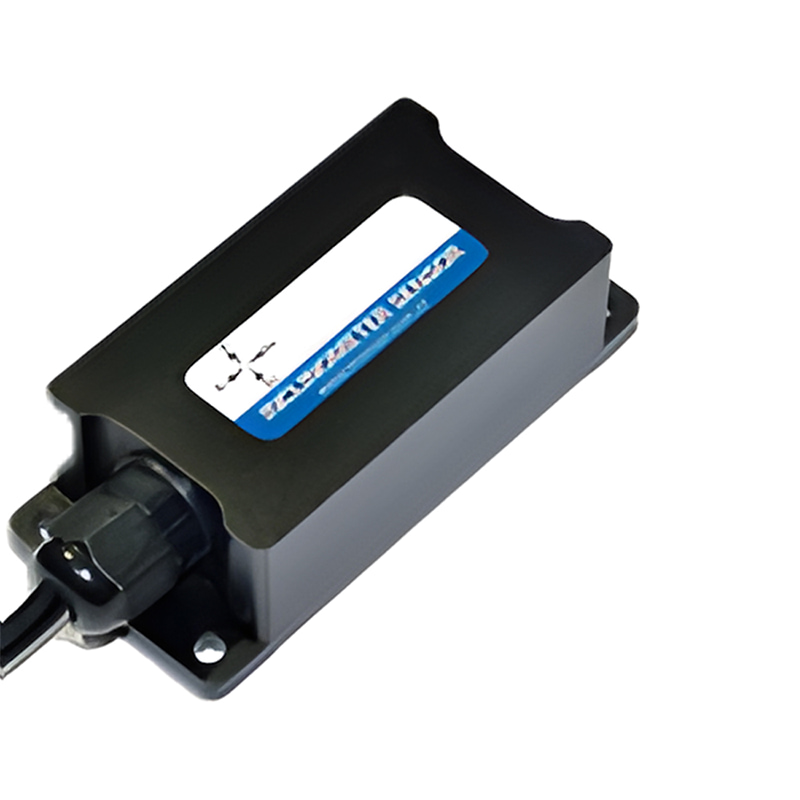

O inclinômetro eletrônico Tilt é um dispositivo fundamental na área de medição de ângulos. Com sua alta precisão, alta estabilidade e recursos de saída digital, ele está gradualmente substituindo as ferramentas mecânicas tradicionais de medição de ângulos e se tornou o novo preferido no setor de medição industrial.

Princípio de funcionamento do medidor eletrônico de inclinação

O princípio fundamental do inclinômetro eletrônico baseia-se em sensores de aceleração MEMS (Sistemas Microeletromecânicos) ou em tecnologia de sensores capacitivos líquidos. Quando o dispositivo é inclinado, o sensor detecta as variações nas componentes da aceleração gravitacional ao longo de cada eixo e, por meio de algoritmos específicos, calcula o ângulo de inclinação do dispositivo em relação ao plano horizontal.

Tomemos como exemplo o inclinômetro MEMS de três eixos. Seu princípio de funcionamento pode ser descrito resumidamente da seguinte forma:

1. Três acelerômetros ortogonais são usados ​​para medir as componentes gravitacionais ao longo dos eixos X, Y e Z, respectivamente.

2. Os ângulos de inclinação em cada direção são calculados usando funções trigonométricas.

3. A interferência ambiental é eliminada por meio de algoritmos de compensação de temperatura e filtragem.

4. São emitidos sinais de inclinômetro digital de alta precisão.

As vantagens técnicas do inclinômetro eletrônico

Em comparação com os inclinômetros mecânicos tradicionais, os inclinômetros eletrônicos apresentam as seguintes vantagens significativas:

1. Medição de alta precisão: Os inclinômetros eletrônicos modernos podem atingir uma resolução de 0,01°, atendendo aos requisitos de precisão da maioria das aplicações industriais.

2. Saída Digital: Emite sinais digitais diretamente, facilitando a integração com PLCs, computadores de controle industrial e outros equipamentos automatizados, além de simplificar a arquitetura do sistema.

3. Capacidade de medição multieixos: Pode medir simultaneamente o ângulo de inclinação, o ângulo de rolamento e até mesmo o ângulo de guinada, fornecendo informações abrangentes sobre a atitude.

4. Forte capacidade anti-interferência: Equipado com algoritmos de filtragem e mecanismos de compensação de temperatura, ele pode resistir eficazmente a perturbações ambientais, como vibrações e variações de temperatura.

5. Tamanho compacto: Utilizando a tecnologia MEMS, o tamanho do sensor é significativamente reduzido, tornando-o particularmente adequado para aplicações com espaço limitado.

Cenários de aplicação típicos

O inclinômetro eletrônico, graças ao seu excelente desempenho, tem sido amplamente utilizado em diversos campos:

1. Área da Engenharia de Construção

- Monitoramento da saúde de estruturas prediais de grande porte

- Monitoramento da deformação de infraestruturas como pontes e barragens

- Controle de atitude de equipamentos de construção, como guindastes de torre e elevadores

2. Automação Industrial

- Controle de nível de máquinas de engenharia

- Calibração de equipamentos em linhas de produção automatizadas

- Controle de posicionamento de equipamentos de armazenagem e logística

3. Aeroespacial

- Postura de voo estável de aeronaves não tripuladas

- Alinhamento direcional de painéis solares de satélite

- Sistema de assistência ao pouso para aeronaves

4. Exploração Geológica

- Monitoramento do ângulo de inclinação do equipamento de perfuração

- Sistema de alerta para deslizamentos de terra

- Orientações para instalação de dutos subterrâneos

Desafios e soluções técnicas

Embora a tecnologia de inclinômetros eletrônicos seja bastante madura, ainda enfrenta alguns desafios em aplicações práticas:

1. Problema de deriva térmica

Variações de temperatura podem causar desvios no ponto zero do sensor, afetando assim a precisão da medição. Inclinômetros eletrônicos modernos empregam algoritmos de compensação de temperatura e correções em tempo real do sensor de temperatura para minimizar o impacto da temperatura.

2. Interferência de vibração

Vibrações mecânicas no ambiente de trabalho podem gerar sinais adicionais de interferência de aceleração. As soluções incluem:

- Implementação do projeto de amortecimento mecânico no hardware

- Implementação de algoritmos de filtragem digital no software

- Selecionar sensores capacitivos líquidos com melhor desempenho antivibração

3. Erro de instalação

A irregularidade da superfície de instalação do sensor pode introduzir erros sistemáticos. O inclinômetro eletrônico avançado oferece uma função de calibração de instalação, que elimina erros de instalação por meio de um processo de calibração simples.

Tendências de desenvolvimento futuro

Com a ampla adoção das tecnologias da Indústria 4.0 e da Internet das Coisas, a tecnologia do inclinômetro eletrônico está evoluindo nas seguintes direções:

1. Maior integração: A integração das funções de medição do inclinômetro, processamento de dados e comunicação sem fio em um único chip permite um design mais compacto.

2. Inteligência: Equipado com algoritmos de IA, ele pode realizar autodiagnóstico, autocalibração e se adaptar ao ambiente.

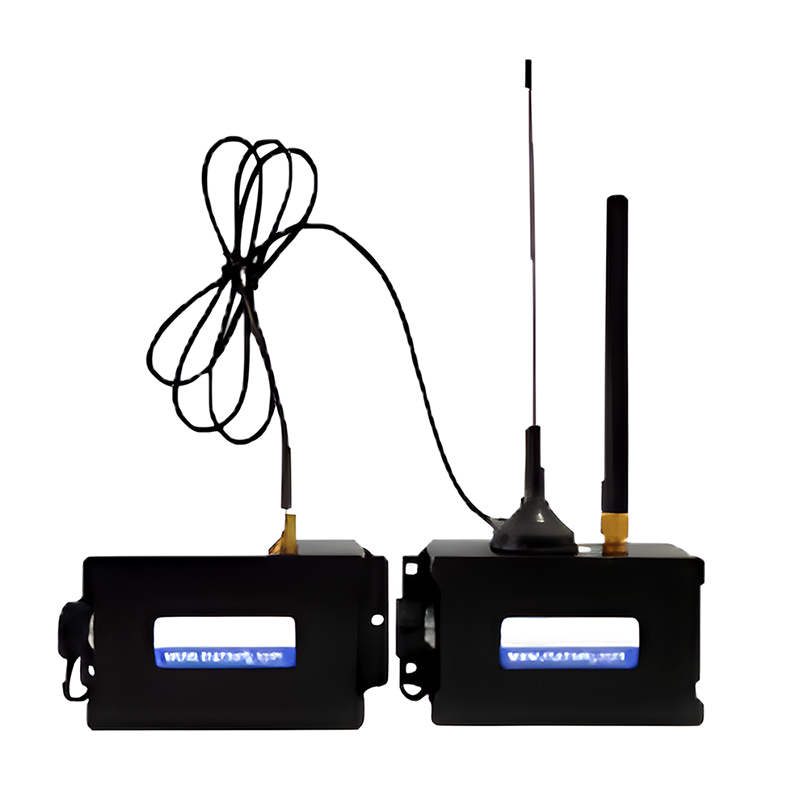

3. Conectividade sem fio: Utilizando Bluetooth de baixo consumo, LoRa e outras tecnologias sem fio, é fácil de implantar em cenários onde a fiação é difícil.

4. Fusão multissensorial: Ao integrar sensores como giroscópios e magnetômetros, fornece informações de atitude mais abrangentes.

Conclusão

O inclinômetro eletrônico, como componente essencial na medição industrial moderna, está passando por rápidos avanços tecnológicos. Seja em obras de construção, no controle de inclinação de equipamentos de precisão ou no monitoramento de segurança de infraestruturas, o inclinômetro eletrônico desempenha um papel crucial.

Ao escolher um inclinômetro eletrônico adequado, recomenda-se considerar fatores como faixa de medição, grau de precisão, adaptabilidade ambiental e interface de saída. Para aplicações específicas, soluções personalizadas também podem ser consideradas para obter os melhores resultados de medição. A Micro-Magic Company fornece ferramentas e suporte técnico para projetos aeroespaciais, de mineração e perfuração, entre outros. A atual série de bússolas eletrônicas inclui produtos como o T700-I e o T7000-B, que possuem funções de compensação magnética suave e dura, desempenhando um papel importante na melhoria da precisão do apontamento da bússola.
