U6488 IMU MEMS de alta precisão: o núcleo do controle estável para drones e plataformas inteligentes.

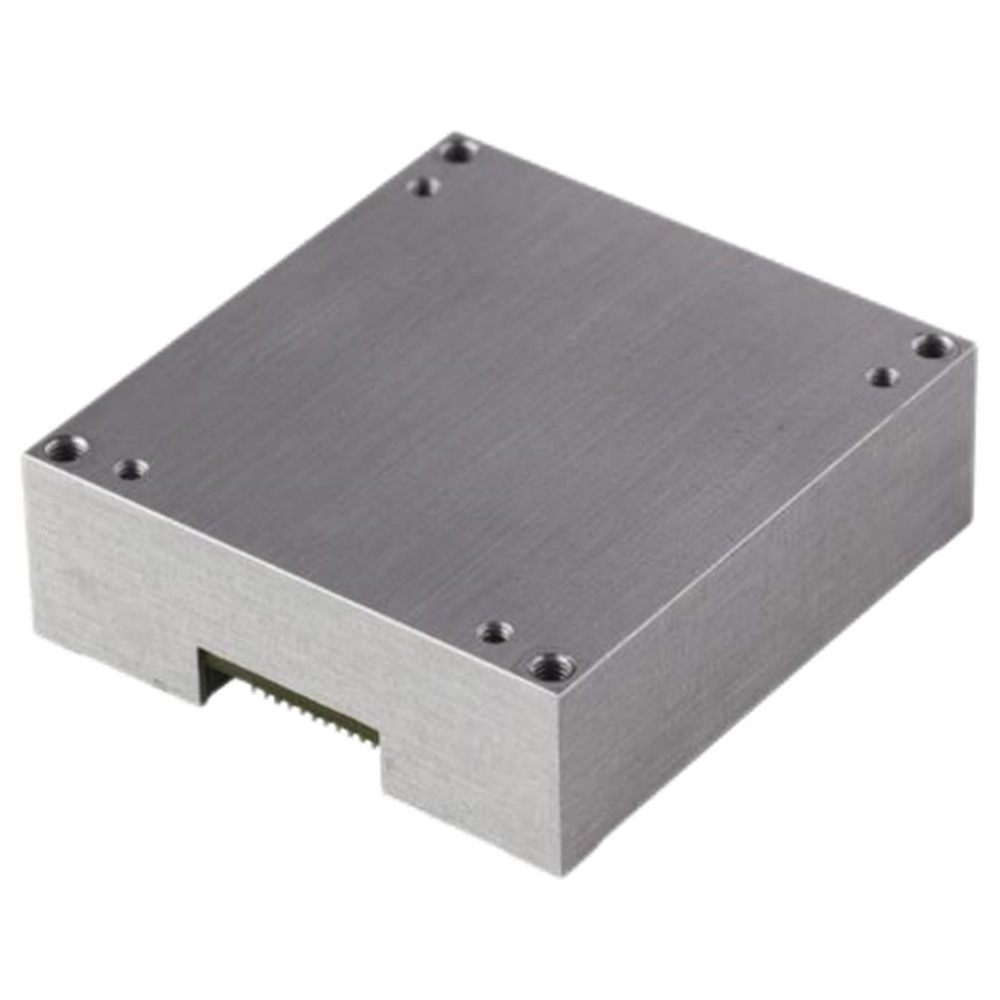

O U6488 é uma unidade de medição inercial (IMU) MEMS de nível tático que integra um giroscópio de três eixos, um acelerômetro de três eixos, um magnetômetro de três eixos e um barômetro. Possui estabilidade de polarização do giroscópio de 1°/h, estabilidade de polarização da aceleração de 30 μg e saída SPI de alta velocidade de 2000 Hz. É adequado para cenários de aplicação de alta dinâmica, como drones industriais, direção autônoma, robôs e sistemas de estabilização de plataformas. Seu design compacto (47 × 44 × 14 mm, 50 g) e forte adaptabilidade ambiental o tornam um sensor essencial para navegação precisa e controle de voo.

1. U6488: Desempenho de nível tático em um formato compacto

O U6488 é uma IMU MEMS de 10 graus de liberdade de alto desempenho com as seguintes especificações principais::

• Giroscópio de 3 eixosFaixa dinâmica de ±450°/s, estabilidade de polarização Allan de 1°/h, caminhada aleatória de 0,065°/√h.

• Acelerômetro de 3 eixos: Faixa dinâmica de ±16g/±20g, estabilidade de polarização Allan de 30μg, caminhada aleatória de 0,01 m/s²/√h

• MagnetômetroFaixa de ±8 Gauss, resolução de 200 μGauss, densidade de ruído de 50 μGauss

• BarômetroFaixa de medição: 450–1100 mbar, resolução de 0,1 mbar, precisão absoluta de 1,5 mbar.

• InterfacesSPI até 2000Hz, UART a 230,4kbps para transmissão de dados em alta velocidade.

• Especificações físicasCom dimensões de 47×44×14mm e pesando apenas 50g, é ideal para plataformas de UAVs de pequeno a médio porte.

Com calibração e compensação de temperatura integradas e uma ampla faixa de temperatura operacional (de -40 °C a +85 °C), o U6488 garante uma saída consistente e precisa mesmo em ambientes adversos.

2. IMU: O Cérebro da Estabilização de Voo de Drones

A IMU captura a velocidade angular e a aceleração linear em tempo real no espaço tridimensional, fornecendo informações essenciais ao sistema de controle de voo para o controle em malha fechada. O U6488 desempenha um papel decisivo nesse processo:

• Estimativa de AtitudeO giroscópio fornece dados em tempo real de inclinação, rotação e guinada, permitindo uma estimativa precisa da orientação do drone por meio da integração.

• Feedback de aceleraçãoO acelerômetro detecta estados de movimento do drone, como aceleração e desaceleração, aprimorando a precisão do controle.

• Cabeçalho magnéticoO magnetômetro oferece uma referência direcional confiável, especialmente importante em ambientes sem cobertura GNSS.

• Estimativa de altitudeO barômetro mede as variações da pressão atmosférica para estimar as mudanças relativas de altitude necessárias para pairar e pousar de forma estável.

3. Desempenho em tempo real para controle em malha fechada

Em comparação com sensores mais lentos, como o GPS, o U6488 oferece atualização de dados em nível de milissegundos e latência ultrabaixa. Com taxas de amostragem SPI de até 2000 Hz, ele permite atualizações de alta frequência no circuito de controle — essenciais para manter a estabilidade da aeronave em condições dinâmicas.

Eis como o circuito de controle de voo é formado:

1. O U6488 detecta a atitude atual do drone.

2. O controlador de voo calcula o ajuste.

3. O ESC modula a velocidade do motor de acordo.

4. A atitude do drone muda.

5. O U6488 detecta novamente o novo estado, completando o circuito fechado.

Sem o feedback em tempo real da IMU, esse circuito de controle simplesmente não pode ser estabelecido.

4. Viabilizando o futuro dos sistemas autônomos

Além de atender às necessidades atuais de controle de voo, o U6488 foi projetado para o futuro da tomada de decisões autônomas e da colaboração em enxame:

• SPI de alta velocidade Permite a troca de dados com baixa latência para planejamento dinâmico de rotas e desvio de obstáculos.

• Design leve (50g) Suporta requisitos rigorosos de carga útil para plataformas de drones compactas.

• Alta confiabilidadeCom um MTBF de 20.000 horas, o U6488 suporta operações de longa duração e sem necessidade de manutenção.

Conclusão:
Combinando desempenho de sensoriamento inercial de nível tático, design leve e interfaces de comunicação de alta velocidade, o U6488 não é apenas o "sensor principal" para o controle estável de voo de drones, mas também o "motor de percepção" para sistemas inteligentes de próxima geração.
