Ondulação da fonte de alimentação e métodos de teste

A ondulação da fonte de alimentação refere-se à componente CA periódica que aparece na saída de uma fonte de alimentação CC. Sua amplitude é geralmente representada como pico a pico ou pico a vale, conforme mostrado na Figura 1. A ondulação da fonte de alimentação é causada principalmente por imperfeições na forma de onda durante a conversão de energia, como variações de tensão causadas pelo acionamento e desligamento dos transistores de chaveamento durante a operação de uma fonte de alimentação chaveada. A ondulação da fonte de alimentação pode afetar o funcionamento normal dos equipamentos, especialmente equipamentos eletrônicos de precisão e circuitos analógicos que exigem fontes de alimentação estáveis.

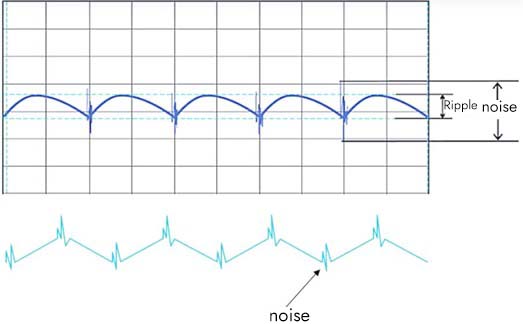

Figura 1. Ondulação e ruído da fonte de alimentação

Suprimir e reduzir a ondulação da fonte de alimentação a um nível aceitável é um dos principais objetivos no projeto de circuitos de alimentação. Portanto, dominar os métodos corretos de teste de ondulação é crucial para a depuração subsequente da fonte e para a otimização do projeto em relação à ondulação. Um osciloscópio é normalmente usado para medir a ondulação da fonte de alimentação. Ao definir as condições de disparo e as faixas de medição apropriadas, a forma de onda e a amplitude da ondulação são observadas e registradas. Além disso, outros instrumentos e equipamentos, como um medidor de coeficiente de ondulação, podem ser usados ​​para analisar e quantificar ainda mais as características da ondulação.

Para garantir a observação de uma forma de onda de ondulação verdadeira e confiável, os seguintes pontos devem ser observados ao medir a ondulação da tensão de saída usando um osciloscópio. O método correto é mostrado na Figura 2.

Figura 2

1. Selecione o modo de acoplamento CA no osciloscópio;

2. Para garantir a relação sinal-ruído, selecione X1 para atenuação da sonda durante o teste de ondulação da fonte de alimentação;

3. Defina o limite de largura de banda para 20 MHz para evitar que ruídos de alta frequência afetem a medição de ondulação;

4. Minimize os loops de terra; recomenda-se um anel de aterramento de mola, conforme mostrado no lado direito da Figura 2;

5. Posicione a sonda próxima a ambos os lados do capacitor;

6. Evite testar simultaneamente formas de onda em outros pontos usando outros canais do osciloscópio.

Utilizando os métodos de medição corretos descritos acima, você poderá observar uma forma de onda ondulatória semelhante à mostrada abaixo.

Figura 3 Forma de onda ondulatória
