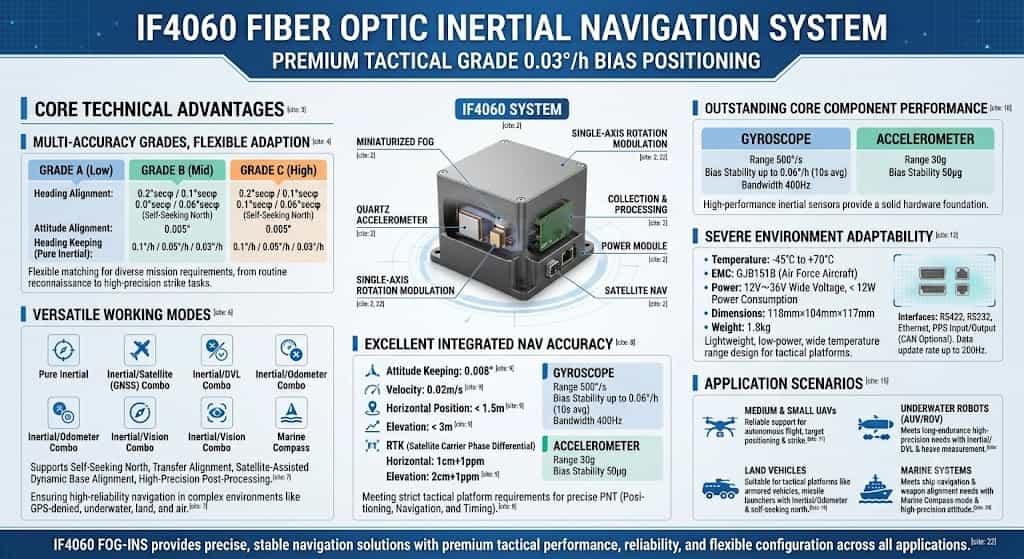

O sistema de navegação inercial (INS) de fibra óptica IF4060 é um sistema de modulação rotacional de eixo único, composto principalmente por um giroscópio de fibra óptica miniaturizado, acelerômetros de quartzo, um servomecanismo, um módulo de alimentação, um módulo de aquisição e processamento de dados e um módulo de navegação por satélite. Caracterizado por seu tamanho compacto, leveza, alta precisão e baixo custo, o produto é capaz de autocalibrar certos erros de componentes inerciais. Como um INS tático de alta qualidade, o IF4060 é adequado para uma ampla gama de aplicações exigentes, incluindo UAVs de pequeno a médio porte e robôs subaquáticos.
Principais vantagens técnicas
1. Múltiplos níveis de precisão para adaptação flexível
O IF4060 está disponível em três modelos — A, B e C — correspondentes aos níveis de precisão baixa, média e alta, respectivamente; eles compartilham características externas idênticas, como formato e interfaces. As precisões de alinhamento de rumo são de 0,2°sφ, 0,1°sφ e 0,06°sφ (busca automática do norte), respectivamente; a precisão de alinhamento de atitude é de 0,005° em todos os modelos; e a precisão de manutenção de rumo (modo inercial puro) é de 0,1°/h, 0,05°/h e 0,03°/h, respectivamente. Esse design de precisão em três níveis permite que o IF4060 atenda de forma flexível aos diferentes requisitos de precisão de navegação de diversas missões, lidando com tudo, desde reconhecimento de rotina até operações de ataque de alta precisão.
2. Modos de operação abrangentes
O IF4060 suporta múltiplos modos de operação, incluindo os modos inercial puro, inercial/satélite, inercial/DVL, inercial/odômetro, inercial/visual e bússola marítima. Também suporta funções como busca automática do norte, alinhamento por transferência, alinhamento de base móvel assistido por satélite e pós-processamento de alta precisão. Essa ampla cobertura de modos garante capacidades de navegação altamente confiáveis em ambientes complexos — incluindo cenários sem GPS, subaquáticos, terrestres e aéreos — atendendo plenamente aos requisitos de adaptabilidade de produtos de nível tático para condições complexas de campo de batalha.
3. Excelente precisão de navegação integrada
No modo de navegação integrada por satélite, a precisão de manutenção de atitude atinge 0,008°, a precisão de velocidade é de 0,02 m/s, a precisão de posição horizontal é melhor que 1,5 m e a precisão de posição vertical é melhor que 3 m. Ao utilizar um enlace diferencial de fase da portadora de satélite, o sistema alcança uma precisão horizontal de 1 cm + 1 ppm e uma precisão vertical de 2 cm + 1 ppm. Este nível excepcional de precisão de navegação integrada garante que o IF4060 atenda plenamente aos rigorosos requisitos de posicionamento, navegação e temporização (PNT) de precisão exigidos por plataformas de combate de nível tático.
4. Desempenho superior dos componentes principais
O IF4060 está equipado com um giroscópio com alcance de medição de 500°/s, estabilidade de polarização de até 0,06°/h (média de 10 s) e largura de banda de 400 Hz; o acelerômetro oferece alcance de medição de 30 g e estabilidade de polarização de 50 μg. Esses componentes inerciais de alto desempenho fornecem uma base de hardware robusta para os recursos de navegação de alta precisão do sistema.
Adaptável a ambientes hostis e exigências táticas.
O IF4060 opera em uma faixa de temperatura de -45 °C a +70 °C e sua compatibilidade eletromagnética atende aos padrões GJB151B para aeronaves da Força Aérea. Ele suporta uma ampla faixa de tensão de entrada de 12 V a 36 V e consome menos de 12 W de energia. Com dimensões de 118 mm × 104 mm × 117 mm e peso de apenas 1,8 kg, seu design leve, de baixo consumo de energia e ampla faixa de temperatura permite integração e implantação flexíveis em diversas plataformas táticas.
Em relação às interfaces, o IF4060 oferece portas de entrada/saída RS422, RS232, Ethernet e PPS, com opções de interface CAN personalizáveis disponíveis. Ele suporta uma taxa de atualização de dados de até 200 Hz, garantindo resposta em tempo real em cenários operacionais altamente dinâmicos. Cenários de aplicação
Aproveitando o desempenho superior mencionado anteriormente, o sistema de navegação inercial de fibra óptica IF4060 é amplamente utilizado em:
UAVs de pequeno e médio porte: Seu design leve, combinado com recursos de navegação de alta precisão, garante voo autônomo confiável, posicionamento e engajamento de alvos;
Robôs subaquáticos: As capacidades integradas de navegação inercial/DVL e medição de movimento vertical atendem aos requisitos para navegação subaquática de longa duração e alta precisão;
Veículos terrestres: A navegação inercial/odômetro integrada, combinada com uma função automática de localização do norte, torna-a adequada para plataformas táticas como veículos blindados e lançadores de mísseis;
Sistemas marítimos: Os modos de bússola marítima e a medição de atitude de alta precisão atendem às necessidades de navegação naval e alinhamento de sistemas de armas.
Conclusão
Com sua tecnologia de modulação de rotação de eixo único, componentes principais que incluem giroscópios de fibra óptica de alto desempenho e acelerômetros de quartzo, configuração flexível em diversos níveis de precisão, modos operacionais abrangentes e precisão de navegação integrada superior, o IF4060 se estabelece como um sistema de navegação inercial tático de alta qualidade. Seja para drones, robôs subaquáticos, veículos terrestres ou sistemas marítimos, o IF4060 oferece soluções de navegação precisas e estáveis por meio de desempenho excepcional, adaptabilidade ambiental confiável e recursos de configuração flexíveis.
