1. Introdução: Panorama tecnológico e visão geral do mercado de sistemas de navegação inercial
Como uma tecnologia de navegação autônoma que não depende de sinais externos, os Sistemas de Navegação Inercial (INS) estão experimentando um crescimento sem precedentes, impulsionado pelo rápido avanço de tecnologias de ponta como inteligência artificial, direção autônoma e aeroespacial comercial. Em meio à acirrada competição de mercado e à rápida evolução tecnológica, os Sistemas Microeletromecânicos (MEMS) e os Giroscópios de Fibra Óptica (FOG) emergiram como as duas principais vias tecnológicas no setor de INS. Cada uma oferece vantagens distintas; consequentemente, selecionar a tecnologia certa para cenários de aplicação específicos tornou-se um desafio crítico para engenheiros e equipes de compras. A escolha entre MEMS e FOG não se resume a uma disputa de especificações de desempenho técnico, mas requer uma avaliação abrangente da duração da missão, das condições ambientais, dos limites de precisão, das restrições de SWaP (tamanho, peso e potência) e do orçamento.
2. Comparação de núcleos: Inversores de fase MEMS vs. Inversores de fase de fibra óptica
2.1. Princípios de funcionamento e diferenças técnicas
O sistema de navegação inercial MEMS (INS) utiliza estruturas capacitivas ou piezoresistivas em microescala para medir o movimento através da detecção de deslocamento mecânico; esses sistemas podem ser integrados em nível de chip, possibilitando a produção em massa a baixo custo. Em contraste, o sistema de navegação inercial de fibra óptica utiliza o efeito Sagnac, empregando bobinas de fibra óptica com quilômetros de extensão para detectar a rotação; seu design totalmente em estado sólido garante longa vida útil e resiliência em ambientes extremos. A principal vantagem do INS de fibra óptica é a alta precisão — alcançando estabilidade de polarização de até 0,001°/h e mantendo a capacidade de navegação por dezenas de minutos a várias horas após a perda do sinal GNSS. O INS MEMS se destaca pela extrema miniaturização, baixo consumo de energia, custo-benefício, inicialização instantânea e alta resistência a choques. Nos últimos anos, a taxa de deriva dos MEMS de nível tático caiu para alguns graus por hora, e produtos de ponta podem manter uma precisão de atitude de 0,01° durante uma interrupção de GNSS de 60 segundos, reduzindo progressivamente a diferença de desempenho em relação ao INS de fibra óptica.
3. Análise detalhada de cenários de aplicação de sistemas de navegação inercial em MEMS
3.1. Drones e a Economia de Baixa Altitude
Drones de uso comercial e para logística representam cenários de aplicação essenciais para sistemas de navegação inercial (INS) MEMS. Em ambientes com sinais GNSS fracos — como florestas, estacionamentos subterrâneos e áreas urbanas com muitos prédios altos — as unidades de medição inercial (IMUs) MEMS fornecem aos drones dados contínuos e precisos de posição e orientação. Para drones de pequeno e médio porte com tempo de voo inferior a 40 minutos, suas características de leveza e baixo consumo de energia se alinham perfeitamente aos requisitos de tamanho, peso e potência (SWaP); além disso, eles têm apresentado um crescimento anual de pedidos superior a 200% em setores emergentes, como logística em baixa altitude e inspeções não tripuladas.
3.2. Condução Autônoma e Veículos Inteligentes
A condução inteligente tornou-se a principal fonte de crescimento no mercado de navegação inercial civil. Em aplicações práticas, veículos equipados com módulos IMU MEMS podem alcançar um posicionamento contínuo e preciso — mantendo erros dentro de 8 centímetros — mesmo em áreas onde os sinais de satélite são completamente perdidos, como estacionamentos subterrâneos de três andares, executando com sucesso o estacionamento autônomo. A tecnologia MEMS INS atende aos requisitos de precisão da maioria das aplicações industriais e de consumo de alta precisão, oferecendo precisão "suficiente" com um controle de custos excepcional.
3.3. Robótica e Agentes Físicos
Com a aceleração da comercialização de equipamentos inteligentes — como robôs humanoides, robôs-cães e AGVs (Veículos Guiados Automaticamente) —, a demanda por sensores inerciais de atitude tem apresentado um crescimento estrutural, dada a sua função como os "nervos do equilíbrio" e o "cerebelo" dos robôs. Quando os robôs atravessam terrenos complexos, os sinais GNSS podem ser interrompidos; os sensores inerciais MEMS (INS) fornecem orientação precisa para garantir uma operação estável. Na automação industrial, os sensores inerciais MEMS tornaram-se um padrão da indústria para tarefas que vão desde a navegação autônoma de AGVs até o controle de atitude de braços robóticos industriais, graças ao seu tamanho compacto e baixo custo.
3.4. Agricultura de Precisão e Topografia
Embora os drones agrícolas e as máquinas agrícolas autônomas tenham requisitos relativamente moderados para a precisão do sistema de navegação, eles exigem alta resistência a vibrações, flutuações de temperatura e contaminantes ambientais. Os sistemas de navegação inercial MEMS (INS) tornaram-se a principal escolha na agricultura de precisão devido à sua excelente resistência a choques e custo-benefício. Do monitoramento do plantio à fertilização com taxa variável, os sistemas INS MEMS fornecem aos equipamentos agrícolas capacidades de detecção de posição estáveis e confiáveis; além disso, o baixo custo por unidade — em comparação com as soluções de fibra óptica — torna viável a implantação comercial em larga escala.
4. Análise detalhada de cenários de aplicação de sistemas de navegação inercial (INS) de fibra óptica
4.1. Equipamentos aeroespaciais e de defesa
As aplicações de sistemas de navegação inercial (INS) de fibra óptica nos setores aeroespacial e de defesa representam o padrão de excelência. Seja para mísseis táticos de alta dinâmica, controle de atitude de satélites ou sistemas de navegação para grandes aeronaves de transporte e caças, os giroscópios de fibra óptica (FOGs) — com sua deriva de polarização excepcionalmente baixa e estabilidade superior a longo prazo — permanecem componentes essenciais indispensáveis. No setor aeroespacial, os sistemas de navegação inercial (INS) de fibra óptica operam independentemente de fontes de radiação externas e não são afetados pela geografia, clima ou ambientes hostis; seu escopo operacional abrange o espaço aeroespacial, a superfície terrestre, o subsolo, os oceanos abertos e até mesmo as profundezas do mar. Por exemplo, os sistemas de navegação e controle para plataformas de alta dinâmica baseados na tecnologia FOG possuem capacidades robustas em navegação e controle de veículos, encontrando ampla aplicação em mísseis táticos e plataformas de satélite. No setor de defesa, os FOGs servem como componentes essenciais para equipamentos estratégicos, como sistemas de orientação de mísseis, drones militares e sistemas de controle de atitude de embarcações navais, tornando-os um foco importante dos controles internacionais de exportação de tecnologia.
4.2. Navegação marítima e sistemas subaquáticos não tripulados
Para plataformas marítimas como veículos subaquáticos autônomos (AUVs) de águas profundas, veículos subaquáticos não tripulados (UUVs) e embarcações de superfície, os sinais de navegação por satélite frequentemente falham em penetrar a água; nesses cenários, o sistema de navegação inercial (INS) de fibra óptica torna-se a única opção de navegação. O INS de fibra óptica pode alcançar uma precisão posicional de navegação puramente inercial melhor que 1 milha náutica (RMS) em uma hora e um erro de rumo de no máximo 1 grau em 72 horas — capacidades que são cruciais para missões subaquáticas que duram dias ou até semanas. Produtos de última geração também apresentam capacidades de "busca do norte", permitindo que determinem rapidamente o norte verdadeiro em ambientes sem sinais GNSS ou livres de interferência magnética, servindo assim como um pilar fundamental para a navegação embarcada e a exploração subaquática. Sistemas de navegação inercial baseados em giroscópios de fibra óptica tornaram-se essenciais para manter a estabilidade da missão em veículos não tripulados operando em meio a ventos fortes, terrenos complexos e ambientes de guerra eletrônica.
4.3. Inspeção de trilhos ferroviários de alta velocidade e engenharia pesada.
A inspeção de vias férreas de alta velocidade impõe requisitos de precisão extremamente rigorosos aos sistemas de navegação, exigindo precisão milimétrica na medição dos parâmetros geométricos da via. Graças à sua estabilidade superior a longo prazo e às características de baixa deriva, as unidades INS de fibra óptica tornaram-se equipamentos padrão em veículos de manutenção e inspeção ferroviária; esses produtos são amplamente aplicáveis em diversos setores, desde a inspeção de vias férreas de alta velocidade até indústrias civis como petróleo e gás e mineração de carvão. Em cenários onde os sinais GNSS são completamente indisponíveis — como em minas e túneis subterrâneos — os sistemas de navegação híbridos de fibra óptica alcançaram precisão de posicionamento melhor que 0,1% da distância percorrida, mantendo operação estável e contínua em ambientes complexos a até 1,4 quilômetros de profundidade.
4.4. Embarcações oceânicas e plataformas offshore
Os sistemas de navegação para embarcações oceânicas devem suportar meses ou até anos de operação marítima contínua; qualquer falha de navegação pode levar a consequências catastróficas. Graças à sua estrutura totalmente em estado sólido, à ausência de componentes de fricção rotativos, à vida útil excepcionalmente longa e à alta resistência à interferência eletromagnética, as unidades INS de fibra óptica servem como uma "âncora confiável" para a navegação inercial marítima. Em aplicações de alta precisão, como plataformas de perfuração offshore e sistemas de posicionamento dinâmico (DP), os sistemas giroscópicos de fibra óptica fornecem referências contínuas de atitude e direção, garantindo a segurança e a eficiência das operações offshore. Plataformas de perfuração de petróleo offshore que operam em mar aberto — onde os sinais GNSS não são confiáveis — também exigem as referências de orientação absoluta fornecidas pelo INS de fibra óptica.

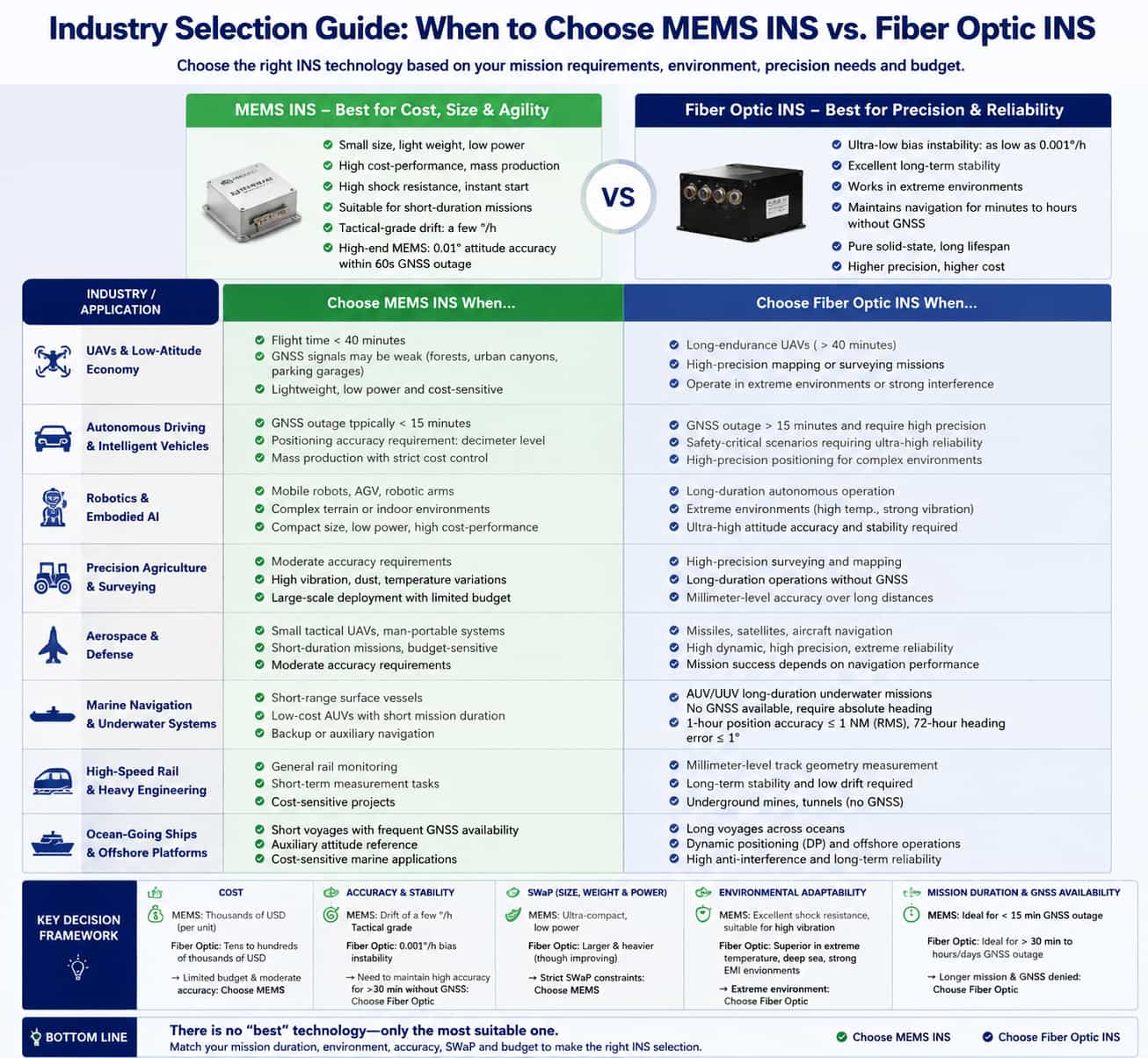

5. Estrutura Integrada de Seleção e Tomada de Decisão
Em relação ao custo, o preço significativamente menor dos sistemas de navegação inercial MEMS (INS) tem o potencial de transformar a tecnologia de navegação inercial de um "luxo militar" para o âmbito dos produtos de consumo civil. Um único sistema MEMS de nível tático custa na faixa de alguns milhares de dólares, enquanto um INS de fibra óptica de nível de navegação pode custar dezenas ou até centenas de milhares de dólares. Se o orçamento do projeto for limitado e os requisitos de precisão tiverem prioridade moderada, o INS MEMS é a escolha mais pragmática.
Em termos de precisão e estabilidade, um sistema de navegação inercial (INS) de fibra óptica é necessário se for preciso manter uma precisão de posicionamento de algumas centenas de metros por mais de 30 minutos após a perda do sinal GNSS. No entanto, se a duração das missões for normalmente inferior a 15 minutos e os sinais de satélite estiverem geralmente disponíveis, um INS MEMS de alto desempenho é plenamente capaz de lidar com a tarefa.
Em relação às restrições de SWaP (tamanho, peso e potência), as unidades INS MEMS são muito superiores às soluções de fibra óptica, tornando-as a escolha ideal para drones, dispositivos vestíveis e microrrobôs. Embora as unidades INS de fibra óptica tenham sido significativamente reduzidas em tamanho por meio de um design compacto, elas ainda não conseguem competir com os MEMS em escala de chip em termos de miniaturização.
Em relação à adaptabilidade ambiental... o INS MEMS oferece excepcional resistência a choques, tornando-o adequado para aplicações que envolvem turbulência veicular ou as intensas vibrações experimentadas por drones; em contrapartida, o INS de fibra óptica se destaca em ambientes hostis caracterizados por temperaturas extremas, altas pressões em águas profundas e forte interferência eletromagnética.
Conclusão
Os sistemas de navegação inercial MEMS e os sistemas de navegação inercial de fibra óptica representam dois caminhos evolutivos distintos na tecnologia de navegação inercial. Aproveitando a extrema integração da tecnologia baseada em chips, os MEMS levaram a navegação inercial a aplicações civis de mercado de massa, como automóveis, drones e robótica. Enquanto isso, a tecnologia de fibra óptica — baseada na essência da óptica de estado sólido — mantém o ápice da precisão e confiabilidade em setores de ponta como aeroespacial, exploração em águas profundas e equipamentos de defesa. Para engenheiros e responsáveis pela tomada de decisões em compras, a principal conclusão é que não existe uma única tecnologia "melhor" — apenas a tecnologia mais adequada à aplicação específica. Uma decisão de seleção verdadeiramente acertada requer uma consideração equilibrada dos requisitos da missão, dos desafios ambientais e das restrições orçamentárias.
