Explicação detalhada do princípio de comunicação RS422: precauções para aplicações em campo e soluções para problemas comuns.

1. Princípio de comunicação RS422:

(1) Modo de operação RS422: O RS422 suporta o modo de comunicação full-duplex, ou seja, os dados podem ser transmitidos bidirecionalmente ao mesmo tempo, isto é, dois pares de linhas diferenciais são usados ​​para envio e recebimento respectivamente, o que melhora a eficiência e a flexibilidade da comunicação.

(2) Nível de sinal: O RS422 utiliza sinal diferencial para transmitir dados, ou seja, duas linhas de sinal (uma positiva e outra negativa) são usadas para transmitir dados. Possui forte capacidade anti-interferência e permite comunicação de longa distância e alta velocidade. Seu padrão de nível de sinal diferencial é o seguinte:

① Transmissor: Ao transmitir o sinal lógico "1", a diferença de tensão entre a linha A e a linha B é de +2V a +6V; ao transmitir o sinal lógico "0", a diferença de tensão entre a linha A e a linha B é de -2V a -6V.

② Receptor: Pode reconhecer tensões diferenciais tão baixas quanto ±200mV. Quando a tensão da linha A for superior à tensão da linha B em mais de 200mV, é reconhecida como lógica "1"; quando a tensão da linha A for inferior à tensão da linha B em mais de 200mV, é reconhecida como lógica "0".

(3) Distância de transmissão: Com uma taxa de transmissão de 115200 baud, a distância máxima de transmissão do RS485 é geralmente de cerca de 1200 metros. Normalmente, a taxa de transmissão é inversamente proporcional à distância de transmissão, mas a distância real pode variar devido aos seguintes fatores:

① Qualidade da linha de transmissão: O par trançado blindado de alta qualidade pode reduzir a atenuação e a interferência do sinal e estender a distância de transmissão;

② Interferência eletromagnética ambiental: Um ambiente com forte interferência eletromagnética reduzirá a distância de transmissão;

③ Resistência de adaptação de terminais: A instalação correta da resistência de terminais (geralmente 120 ohms) pode reduzir a reflexão do sinal, garantir a integridade do sinal e melhorar a qualidade da comunicação. Se for necessária uma distância maior, considere reduzir a taxa de transmissão (baud rate) ou usar um repetidor.

(4) Capacidade de carga do transmissor: Um driver RS422 pode controlar até 10 receptores.

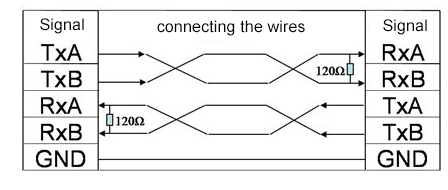

(5) Método de conexão do resistor de adaptação de impedância: O RS422 pode ser conectado sem resistor de adaptação de impedância quando a distância for curta (geralmente não superior a 300 metros). Ao comunicar em longas distâncias, um resistor de 120 ohms pode ser conectado na extremidade receptora do sinal como resistor de adaptação de impedância. O resistor de adaptação de impedância pode absorver as ondas refletidas na rede e aumentar efetivamente a intensidade do sinal.

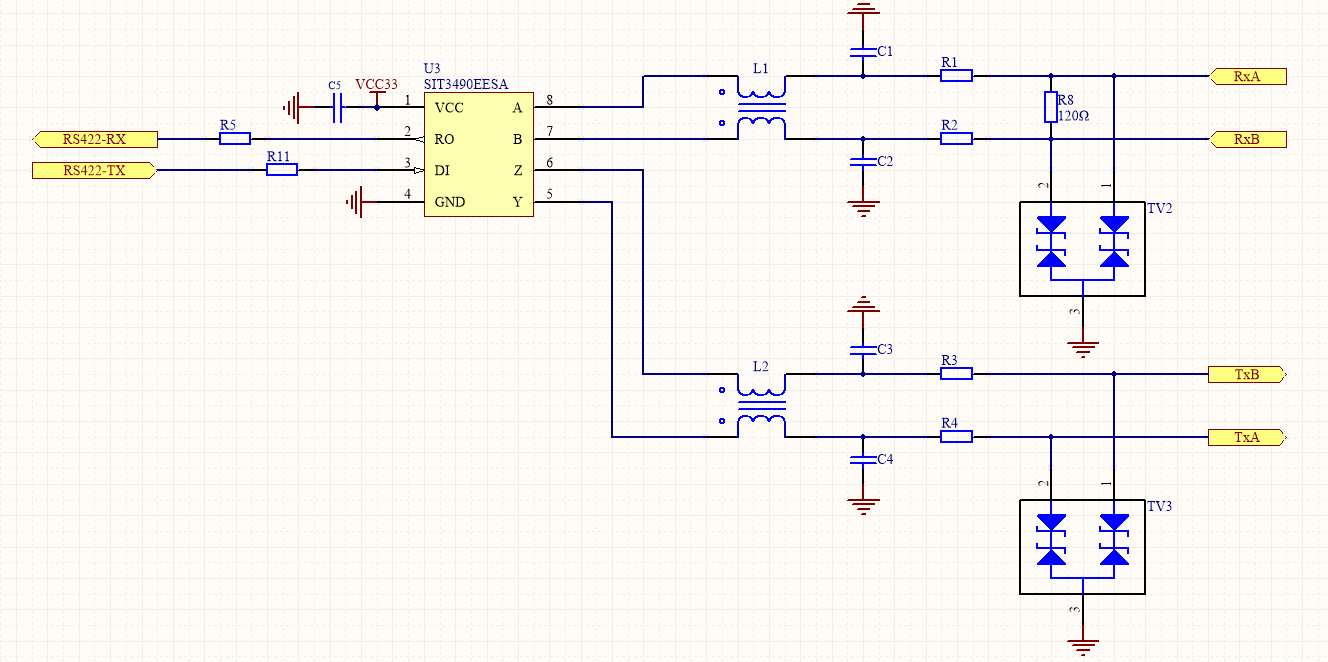

(6)Proteção do circuito RS422 e supressão de interferências: Geralmente, são necessárias proteção antiestática (ESD), proteção contra sobrecorrente e supressão de ruído de modo comum. O princípio elétrico é mostrado na figura abaixo:

Proteção antiestática (ESD): Conecte os diodos TVS ao terra nas linhas diferenciais A e B, respectivamente, para evitar interferência eletrostática no circuito subsequente e danos aos componentes.

Proteção contra limitação de corrente: Conecte um resistor de baixa resistência em série nas linhas diferenciais A e B para evitar curto-circuito na linha de sinal ou sobrecorrente que danifique o chip de interface.

Supressão de ruído de modo comum: Conecte os indutores de modo comum L1 e L2 em série nas linhas diferenciais A e B para suprimir a interferência de modo comum na linha e melhorar a capacidade anti-interferência do sistema. A faixa de seleção da impedância do indutor de modo comum é de 120 Ω/100 MHz a 2200 Ω/100 MHz, sendo o valor típico de 1000 Ω/100 MHz.

As linhas diferenciais A e B de envio e recepção são conectadas ao terra e a capacitores para fornecer um caminho de retorno de baixa impedância para supressão de interferências e ruído de alta frequência em modo comum. A faixa de seleção do valor da capacitância é de 22 pF a 1000 pF, sendo o valor típico de 100 pF.

2. Precauções para uso no local:

(1) As linhas de sinal RS422 não podem ser encaminhadas juntamente com linhas de energia forte, e o princípio de separação de eletricidade forte e fraca deve ser seguido.

(2) O método correto de conexão das linhas de sinal e das linhas de terra é o seguinte: as linhas A e B da extremidade transmissora devem ser conectadas às linhas A e B da extremidade receptora, e a linha de terra também deve ser conectada. O terra do sinal pode ser um par trançado não blindado adicional ou a camada de blindagem de um par trançado blindado. O barramento RS422 deve ser aterrado de forma confiável em um único ponto, ou seja, só pode haver um ponto aterrado em todo o barramento RS422, e não múltiplos pontos, pois o objetivo do aterramento é manter a tensão no fio terra (geralmente o fio blindado é usado como fio terra) consistente para evitar interferência de modo comum. Se vários pontos forem aterrados, isso será contraproducente.

(3) Interferência de sinal causa comunicação instável e soluções: Se ocasionalmente não houver conexão de comunicação no local, isso pode ocorrer devido à interferência no sinal, afetando assim a continuidade do sinal. Isso requer o uso de cabos de par trançado blindados para transmissão de longa distância e um resistor de adaptação de impedância de 120 ohms conectado em paralelo no terminal receptor.

(4) Seleção de cabo blindado: Opte por usar cabos de par trançado blindado de categoria 5e comuns, ou seja, cabos de rede.

3. Problemas comuns e soluções na comunicação RS422:
