Princípios 3W do projeto de PCB

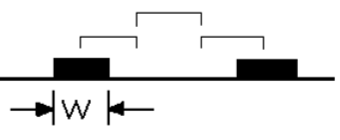

Para garantir a qualidade do roteamento do sinal e evitar interferências durante o projeto da placa de circuito impresso (PCB), mantemos um espaçamento entre as trilhas de sinal equivalente a três vezes a largura da linha. Como mostrado na Figura 1, esse espaçamento refere-se à distância entre os centros das trilhas. Como a largura da linha é expressa em português como "largura", essa regra é frequentemente chamada de princípio 3W. Quando o espaçamento entre os centros das trilhas é de pelo menos três vezes a largura da linha, garante-se que 70% dos campos elétricos entre as linhas estejam livres de interferências. Se for necessário que 98% dos campos elétricos entre as linhas estejam livres de interferências, pode-se utilizar a regra 10W.

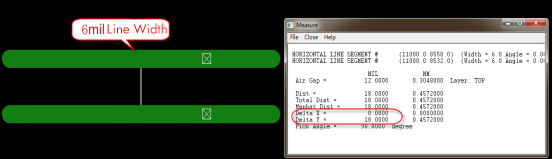

O princípio 3W é um princípio de layout de PCB que os projetistas podem seguir sem a necessidade de técnicas de projeto adicionais. No entanto, essa abordagem de projeto consome uma área significativa e pode dificultar o roteamento. O ponto de partida fundamental para o princípio 3W é minimizar o acoplamento entre as trilhas. Esse princípio pode ser expresso da seguinte forma: a distância entre as trilhas (a distância entre os centros das trilhas) deve ser três vezes a largura de uma única trilha. Alternativamente, a distância entre duas trilhas deve ser maior que o dobro da largura de uma única trilha. Por exemplo, se uma linha de clock tiver 6 milésimos de polegada de largura, outras trilhas só poderão ser roteadas a 2 x 6 milésimos de polegada de distância dessa trilha, ou o espaçamento de borda a borda deve ser maior que 12 milésimos de polegada. O princípio 3W é facilmente implementado no projeto de PCB garantindo que o espaçamento de centro a centro entre as trilhas seja três vezes a largura da trilha. Por exemplo, se uma trilha tiver 6 milésimos de polegada de largura, no Allegro, a regra de linha a linha pode ser definida como 12 milésimos de polegada para atender ao princípio 3W. O espaçamento no software é calculado com base no espaçamento de borda a borda, conforme mostrado na Figura 2.
